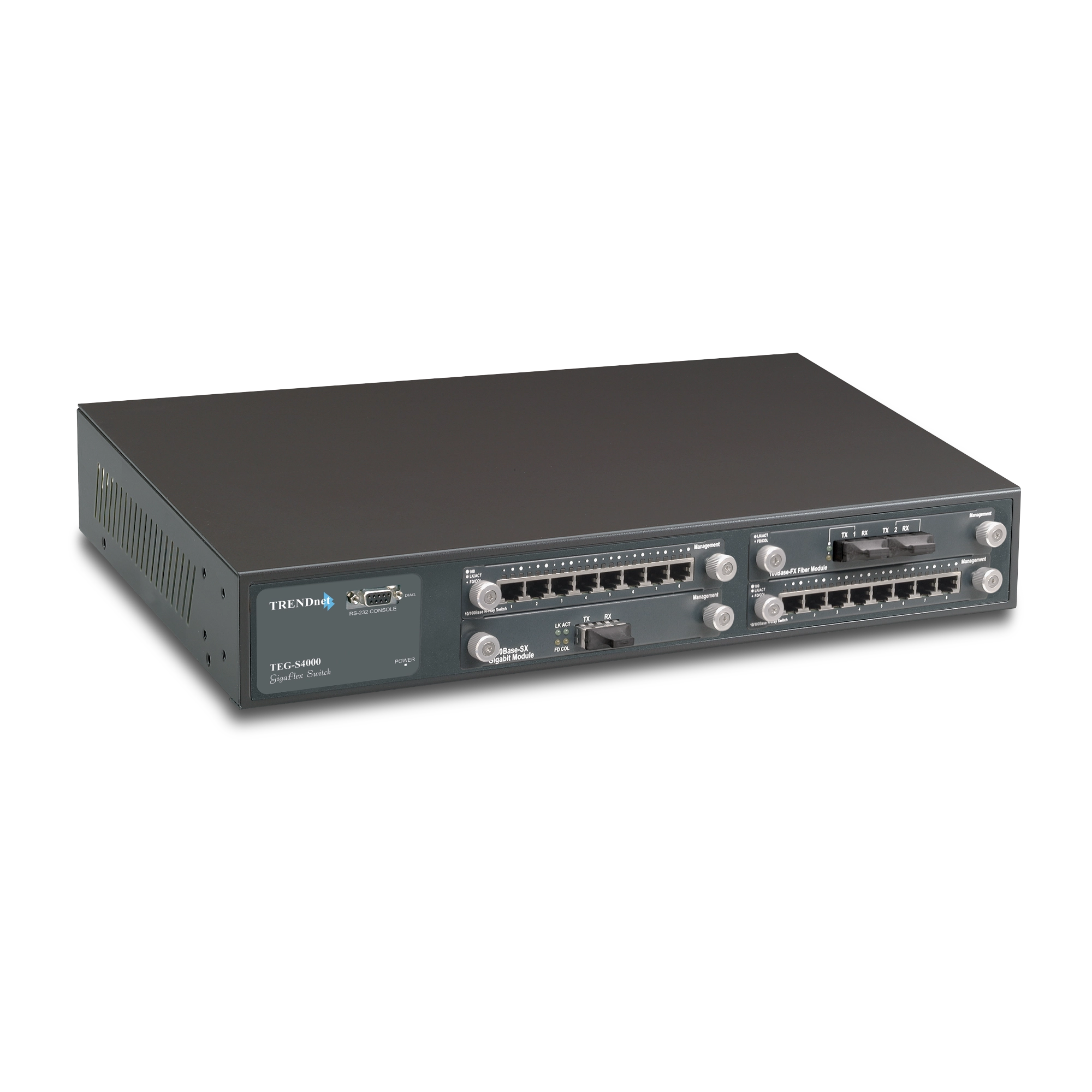

Chassis para Switch 4 slots

TEG-S4000

  • This 4 port modular switch provides up to 9.6Gbps backplane and provides non-blocking performance
  • Accepts up to 4 modules that provide connections for up to 4 different types of network medias
  • Auto-Learns networking configurations

DISCONTINUED PRODUCT

The TEG-S4000  has been discontinued. For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: Spec_TEG-S4000(English).pdf
Data: 3/8/2005
Tamanho de arquivo: 374.67 KB
Download Email
Datasheet (Français)
Nome do arquivo: Spec_TEG-S4000(French).pdf
Data: 3/8/2005
Tamanho de arquivo: 378.67 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: Spec_TEG-S4000(German).pdf
Data: 3/8/2005
Tamanho de arquivo: 379.11 KB
Download Email
Datasheet (Español)
Nome do arquivo: SP_Spec_TEG-S4000.pdf
Data: 11/30/2005
Tamanho de arquivo: 376.57 KB
Download Email

Guia do Usuário

Manual
Manual for all TEG-S4000 modules.
Nome do arquivo: UG_All_ Modules_v1.0-1.pdf
Data: 8/18/2004
Tamanho de arquivo: 236.93 KB
Download
Manual
Manual for TEG-S4000.
Nome do arquivo: UG_TEG-S4000_v1.0-4.pdf
Data: 8/18/2004
Tamanho de arquivo: 465.13 KB
Download

Imagem(ns) do Produto

TEG-S4000 Product Photo (JPEG Image 1)
JPEG Image
Tamanho de arquivo: : 175.33 KB
Data: : 9/1/2004
Download
TEG-S4000 Product Photo (JPEG Image 2)
JPEG Image
Tamanho de arquivo: : 2.18 MB
Data: : 9/1/2004
Download
ROHS compliant Non-Disposable
Padrões:
  • IEEE 802.3 10Base-T Ethernet
  • IEEE 802.3u 100Base-TX/100Base-FX Fast Ethernet
  • IEEE 802.3ab 1000Base-T Gigabit Ethernet
  • IEEE 802.3z 1000Base-SX/LX Fiber Gigabit Ethernet
  • ANSI/IEEE 802.3 Auto-Negotiation
Protocolo:
  • CSMA/CD
Data Transfer Rate:
  • Ethernet: 14,880 pps; Fast Ethernet: 148,800 pps; Gigabit Ethernet: 1,488,000 pps
Cabeamento:
  • Ethernet:
  • UTP/STP Cat. 3,4,5, EIA/TIA-568 100-ohm, 100 m max.
  • Fast Ethernet:
  • UTP/STP Cat. 5, EIA/TIA-568 100-ohm, 100 m max.
  • Fibra Multimodo 62.5/125 µm com conector SC (ou MT-RJ), 2 Km max.
  • Fibra Monomodo 8,9/125 µm com conector SC, 30 Km max.
  • Gigabit Ethernet:
  • UTP/STP Cat. 5, EIA/TIA-568 100-ohm, 100 m max.
  • Fibra Multimodo 62.5/125 µm com conector SC, 220 m max.
  • Fibra Multimodo 50/125 µm com conector SC, 550 m max.
  • Fibra Monomodo 10/125 µm com conector SC, 10 Km max.
Buffers RAM Dados:
  • 256 KB para Módulo 10/100 Mbps 8 portas, 5 MB para Módulo de Fibra 100Base-FX, 128 Bytes para Módulo Gigabit
Tabela Endereço para Filtragem:
  • 4K para módulo 10/100 Mbps 8 Portas e Módulo Gigabit, 12K para Módulo de Fibra 100Base-FX
LEDS Diagnóstico:
  • Por Dispositivo: Power
  • Por Porta:
  • Módulo 10/100 Mbps 8 Portas: 100M, Link/Activity, Full-Duplex/Collision (3 LEDs)
  • Fibra 100Base-FX: Link/Activity, Full-Duplex/Collision (2 LEDs)
  • 1000 Mbps: Link, Activity, Full-Duplex, Collision (4 LEDs)
Alimentação:
  • 100 ~ 240 VAC, 50 ~ 60Hz, Fonte de Alimentação Chaveada Universal
Consumo:
  • 30~42 Watts, dependendo do módulo
Dimensões:
  • 440 x 227 x 66.5mm (17.3 x 9 x 2.6 inch) (W x H x D)
Peso:
  • 3.8 Kg. (9.4 lb.) without module
Temperatura Operação:
  • 0° ~ 45° C (32° ~ 113° F)
Umidade Operação:
  • 10% ~ 90% (sem condensação)
Certificados:
  • FCC Class A, CE & UL, cUL

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
