Kit Controlador Wireless N300

TEW-755AP2KAC (Version v1.0R)

Gerenciamento centralizado de APs
Inclui dois pontos de acesso sem fio N300 com injetores PoE
Controlador sem fio com cinco portas gigabit
Gerencia até 128 pontos de acesso sem fio
Compatível com TEW-755AP, TEW-821DAP e TEW-825DAP *
Suporta gerenciamento de recursos de rádio IEEE 802.11k e fast roaming 802.11r
O recurso Airtime fairness equilibra os recursos de largura de banda dos usuários sem fio
Captive Portal para aplicações de hotspot
Gerenciamento de largura de banda de cliente e SSID
Carregue plantas baixas para criar o WAP Maps^™ para obter uma visão geral da localização de cada ponto de acesso

Firmware

TEW-WLC100 Firmware

NÃO atualize firmware em nenhum produto da TRENDnet utilizando conexão wireless
Atualização de firmware sobre conexão wireless pode causar dano ao produto. Por favor execute a atualização de firmware somente com conexão cabeada.

Firmware Version: V2.05b04
Release Date: 3/2019

***If upgrading from firmware version 2.00, firmware version 2.01 should be loaded first, then version 2.02 or above afterwards.(Firmware 2.01 is included in this download)***
***If upgrading to this firmware version from version 2.00, this requires the device to be manually reset to factory default after loading firmware files.***

Note:

Fixed incorrect reporting/logging of lost APs when APs are still online
Fixed APs changing to random locations on WAP Maps after controller reboot

Nome do arquivo: FW_TEW-WLC100_v1(V2.05b04).zip

SHA-1 Checksum: F37716F0C23F1F25D977B81A8FAA96E0D846A04A

Data
3/5/2019

Tamanho de arquivo
23.70 mb

Download

TEW-755AP Firmware

*(Firmware version 1.07B07 and above) TRENDnet AP models TEW-755AP(H/W:v1.XR) / TEW-821DAP(H/W:v1.XR) / TEW-825DAP(v1.XR) can now use the same firmware file image to upgrade any of the 3 models. (ex. 755AP FW: 1.07B07 firmware file can be used to upgrade TEW-821DAP/TEW-825DAP and vice versa)*

**Prerequisites: APs must be upgraded to firmware version 1.07B07 first before upgrading to version 1.08B04 or above. APs currently running firmware version 1.00BXX must be upgraded to version 1.02BXX first before upgrading to version 1.07B07.(Firmware 1.07B07 and 1.02BXX are included in this download)**

Firmware Version: 1.09B03
Release Date: 10/2018
Note:

Fixed issue modifying management VLAN ID
Fixed issue that causes AP to stop functioning when connected to a network using DHCP option 125 used by some modem routers
Fixed issue uploading configuration when using the AP Utility (requires AP Utility 1.60)

Nome do arquivo: FW_TEW-755AP_v1(1.09B03).zip

SHA-1 Checksum: 9EAAE1CC29C4266CAF088F6305EEA2F8918EE56F

Data
10/10/2018

Tamanho de arquivo
35.20 mb

Download

Ficha técnica

Ficha técnica (English)

Nome do arquivo: EN_datasheet_TEW-755AP2KAC_(v1.0R).pdf

Data
10/12/2017

Tamanho de arquivo
1.51 mb

Download Email

Ficha técnica (Français)

Nome do arquivo: FR_datasheet_TEW-755AP2KAC_(v1.0R).pdf

Data
10/12/2017

Tamanho de arquivo
1.44 mb

Download Email

Ficha técnica (Deutsch)

Nome do arquivo: GE_datasheet_TEW-755AP2KAC_(v1.0R).pdf

Data
10/12/2017

Tamanho de arquivo
1.45 mb

Download Email

Ficha técnica (Português)

Nome do arquivo: PO_datasheet_TEW-755AP2KAC_(v1.0R).pdf

Data
10/12/2017

Tamanho de arquivo
1.45 mb

Download Email

Ficha técnica (Español)

Nome do arquivo: SP_datasheet_TEW-755AP2KAC_(v1.0R).pdf

Data
10/12/2017

Tamanho de arquivo
1.45 mb

Download Email

Ficha técnica (Italiano)

Nome do arquivo: IT_datasheet_TEW-755AP2KAC_(v1.0R).pdf

Data
10/12/2017

Tamanho de arquivo
1.44 mb

Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)

Nome do arquivo: EN_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf

Data
4/6/2017

Tamanho de arquivo
1.55 mb

Download

Guia de Instalação Rápida (Français)

Nome do arquivo: FR_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf

Data
4/6/2017

Tamanho de arquivo
1.56 mb

Download

Guia de Instalação Rápida (Deutsch)

Nome do arquivo: GE_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf

Data
4/6/2017

Tamanho de arquivo
1.40 mb

Download

Guia de Instalação Rápida (Português)

Nome do arquivo: PT_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf

Data
4/6/2017

Tamanho de arquivo
1.41 mb

Download

Guia de Instalação Rápida (Español)

Nome do arquivo: SP_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf

Data
4/6/2017

Tamanho de arquivo
1.40 mb

Download

Guia de Instalação Rápida (Italiano)

Nome do arquivo: ITA_Web_TEW-755AP2KAC_TEW-821DAP2KAC(V1.0R).pdf

Data
4/6/2017

Tamanho de arquivo
1.40 mb

Download

Guia do Usuário

Nome do arquivo: UG_TEW-755AP2KAC_TEW-821DAP2KAC(v1).pdf

Data
10/10/2017

Tamanho de arquivo
2.82 mb

Download

Imagem(ns) do Produto

PNG Image
Tamanho de arquivo: 2.25 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 3.80 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 2.21 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 1.54 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 1.50 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 1,001.12 kb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 2.31 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 1.87 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 1.71 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 1.64 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 2.96 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 2.74 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 4.05 mb
Data: 2/17/2017
Download

PNG Image
Tamanho de arquivo: 3.83 mb
Data: 2/17/2017
Download

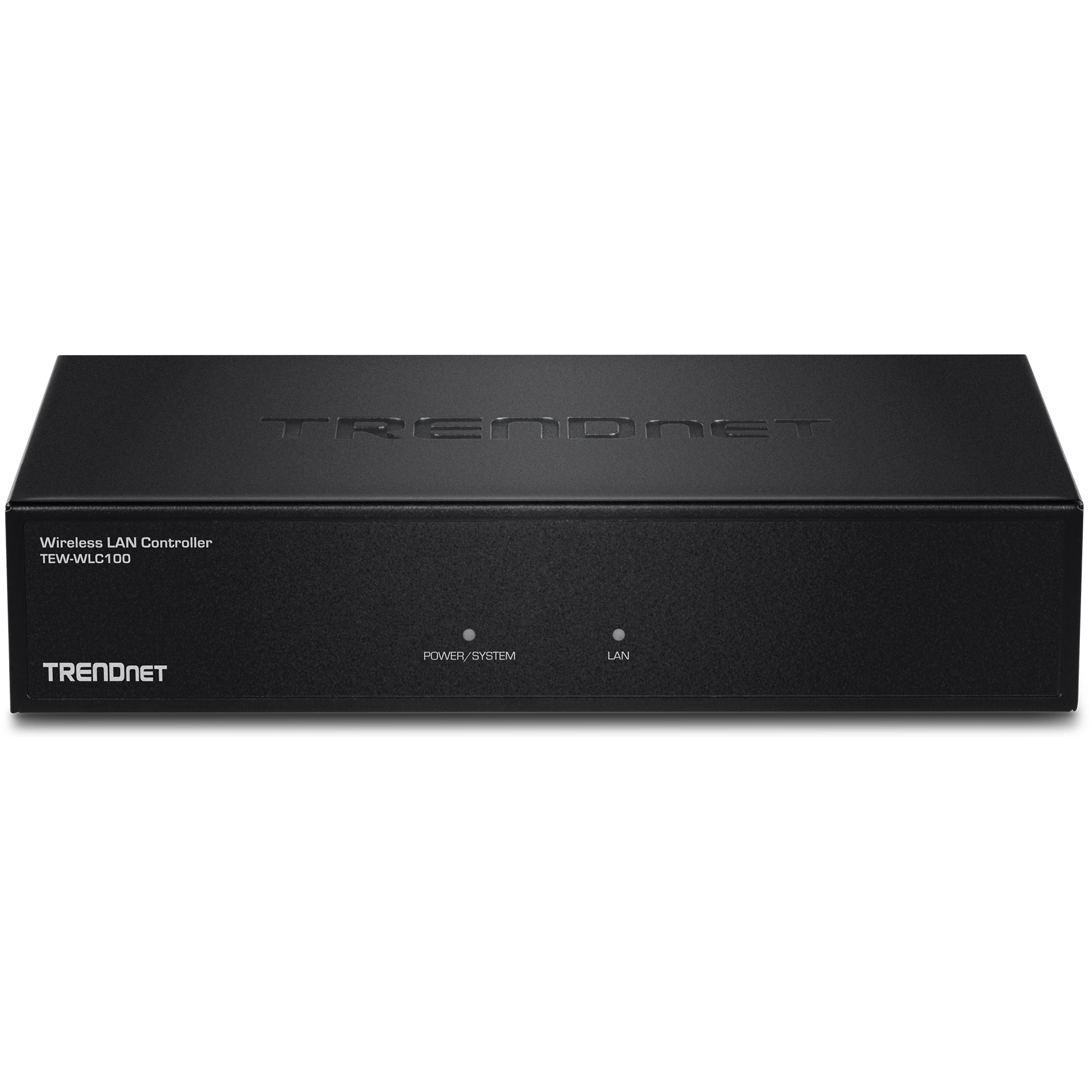

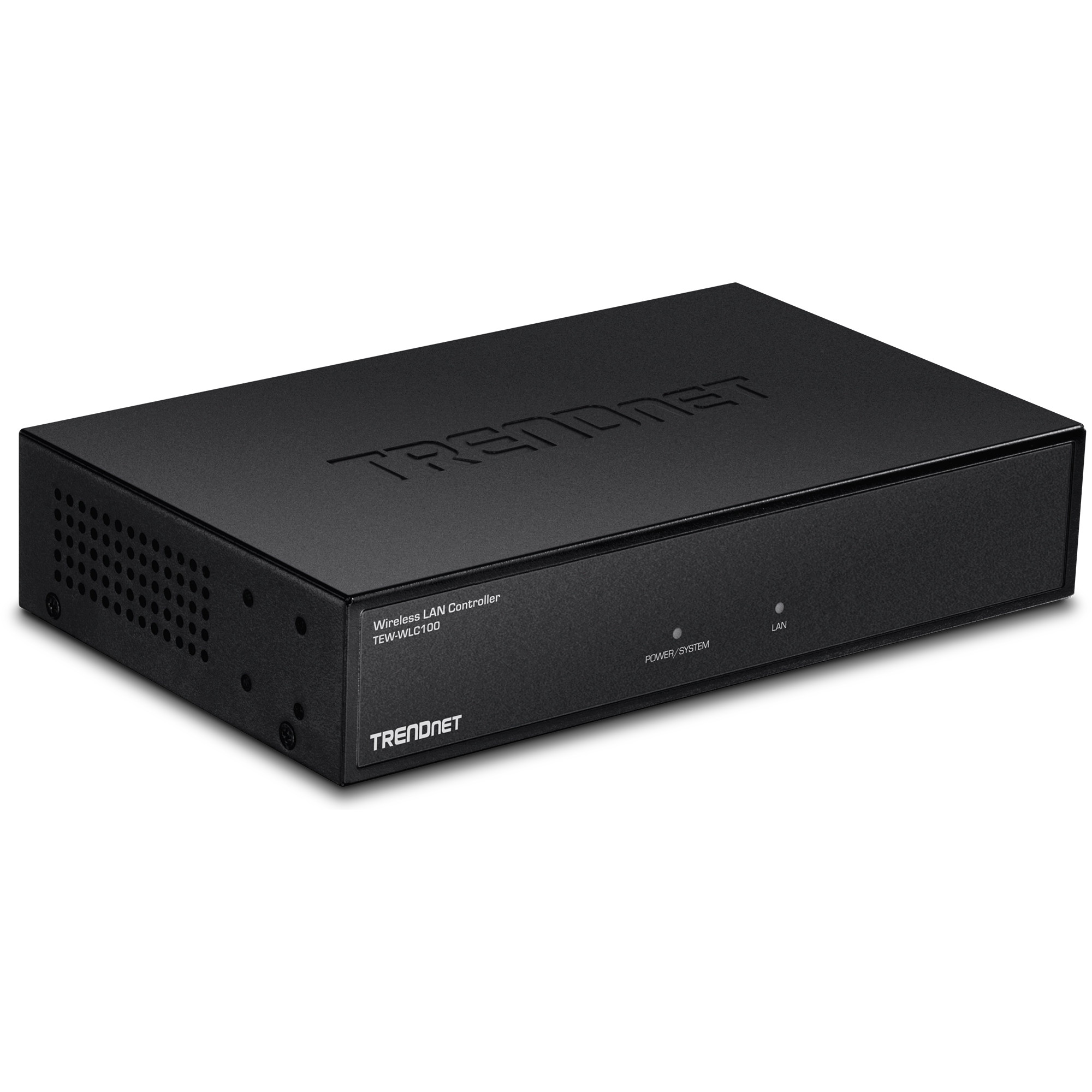

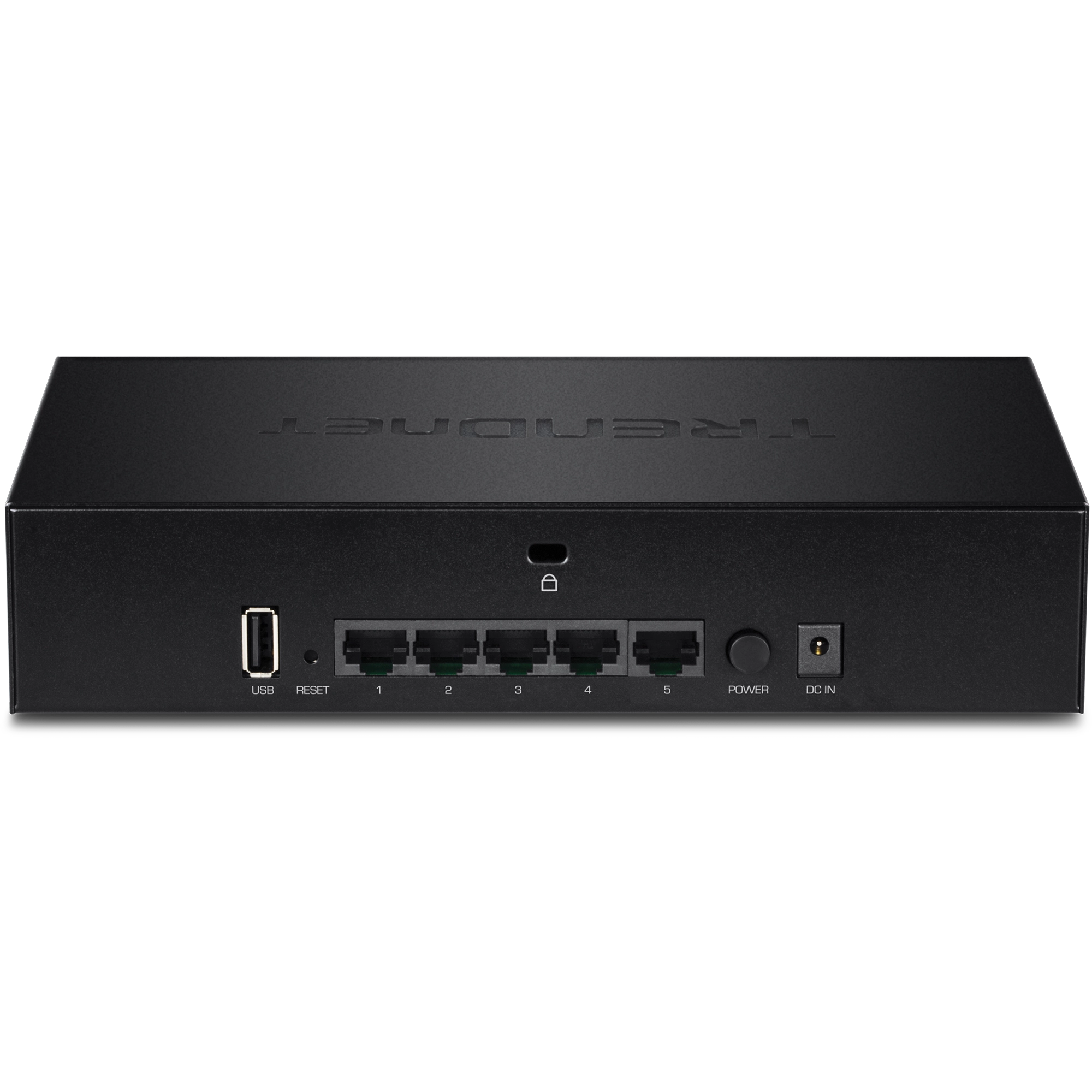

Controlador Wireless
Padrão	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab
Interface do dispositivo	5 portas Gigabit 1 porta USB Botão Lig / Des Indicadores LED Botão de reinicialização
Gestão	GUI HTTP Web based Atualização de Firmware Local ou online Log Interno Backup / Recuperação da Configuração NTP
Gerenciamento do Ponto de Acesso	Gerencia até 128 access points Parâmetros Endereço IP, gateway e DNS Nome SSID / Rede Canal Wireless Criptografia Wireless: WEP, WPA / WPA2-Personal, WPA / WPA2-Enterprise 802.1X Modo 802.11 Largura de Banda Potência de Transmissão Broadcast de SSID Controle de Banda (limite de download por SSID & cliente, limite de upload por cliente) Configuração RSSI scanning / threshold Roaming Wi-Fi usando os protocolos 802.11r e OKC (opportunistic key caching) 802.11k gerenciamento de recursos de rádio Airtime Fairness Steering Band (Direcionamento de Banda) Monitoramento de estatísticas do Access point / cliente Atualização de firmware em lote Captive Portal Lista Negra de Clientes 802.1Q VLAN Criar vários grupos de pontos de acesso para flexibilidade de gerenciamento Carregar plantas baixas personalizadas usando o WAP Maps^™
Access Points Compatíveis	TEW-755AP (versão de firmware: 1.04 ou acima) TEW-821DAP (versão de firmware: 1.06 ou acima) TEW-825DAP (versão de firmware: 1.02 ou acima)
Alimentação	Entrada: 100 – 240 V AC, 50 / 60 Hz Saída: 12 V DC, 1 A adaptador de energia externo Consumo: 12 W (máx.)
Temperatura de Operação	0 – 40°C (32 – 104°F) Máx. 90% sem condensação
Dimensões	215 x 130 x 44.45 mm (8.27 x 6.3 x 1.73 pol.) Altura de 1U para montagem em rack
Peso	670 g (1.5 lbs.)
Certificações	CE FCC

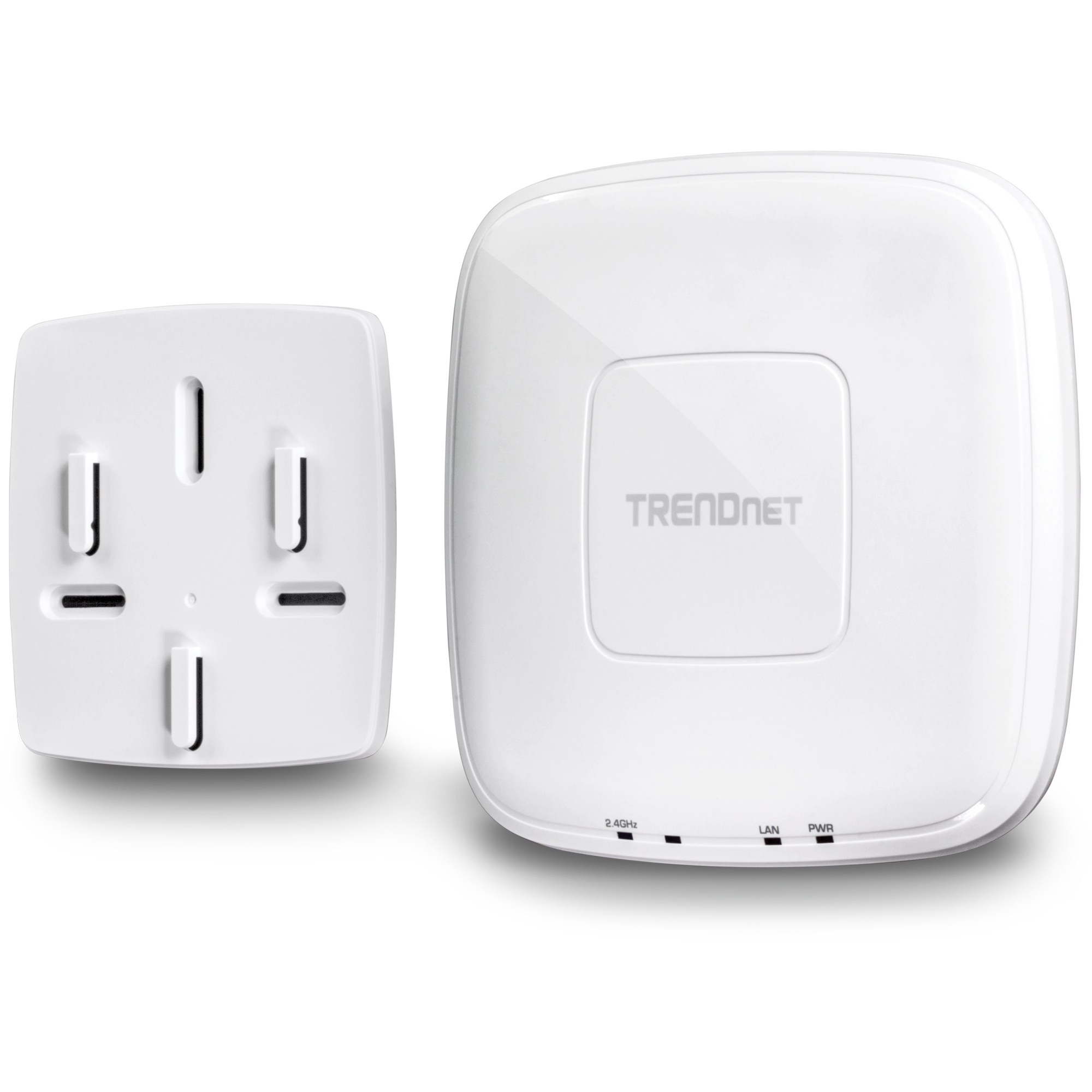

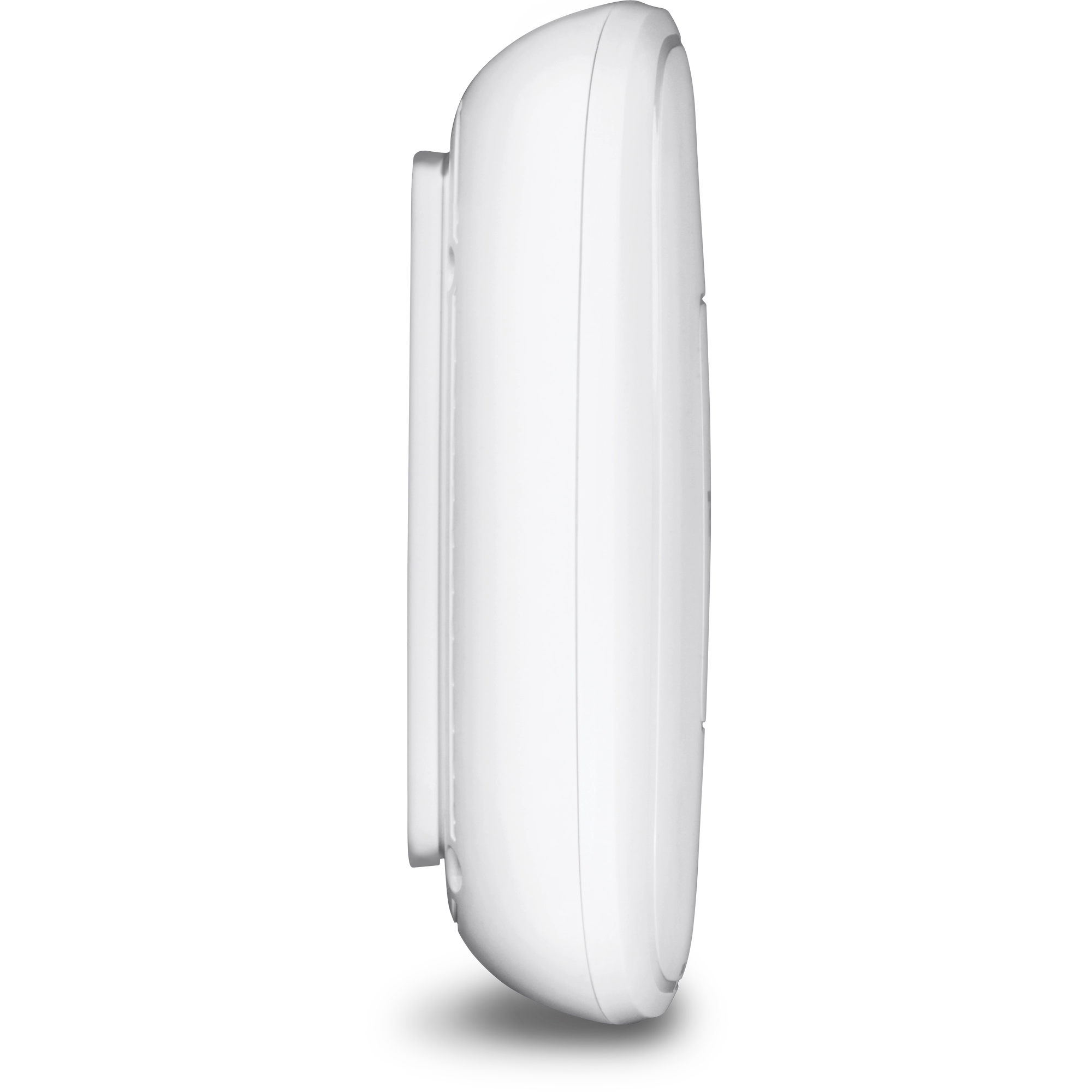

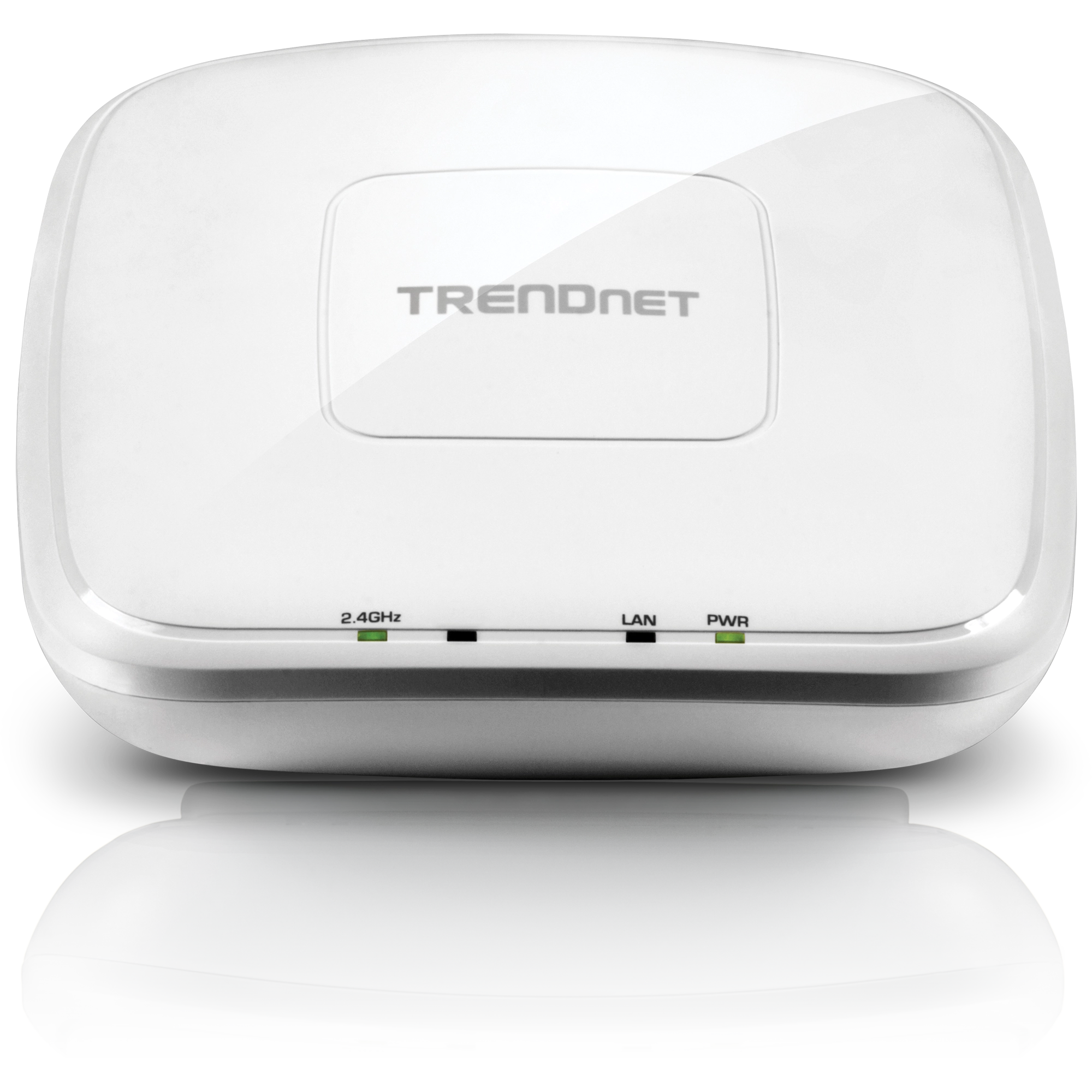

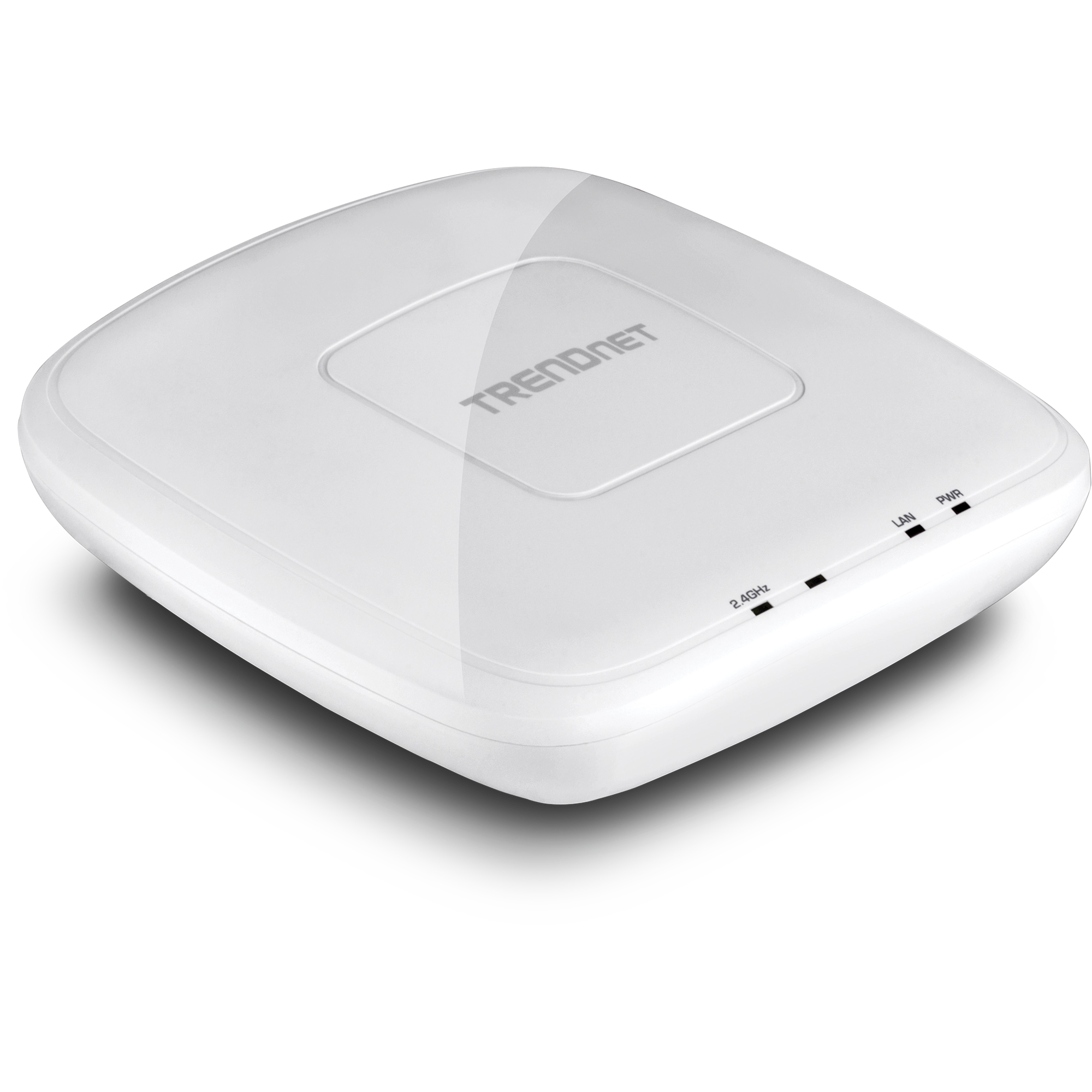

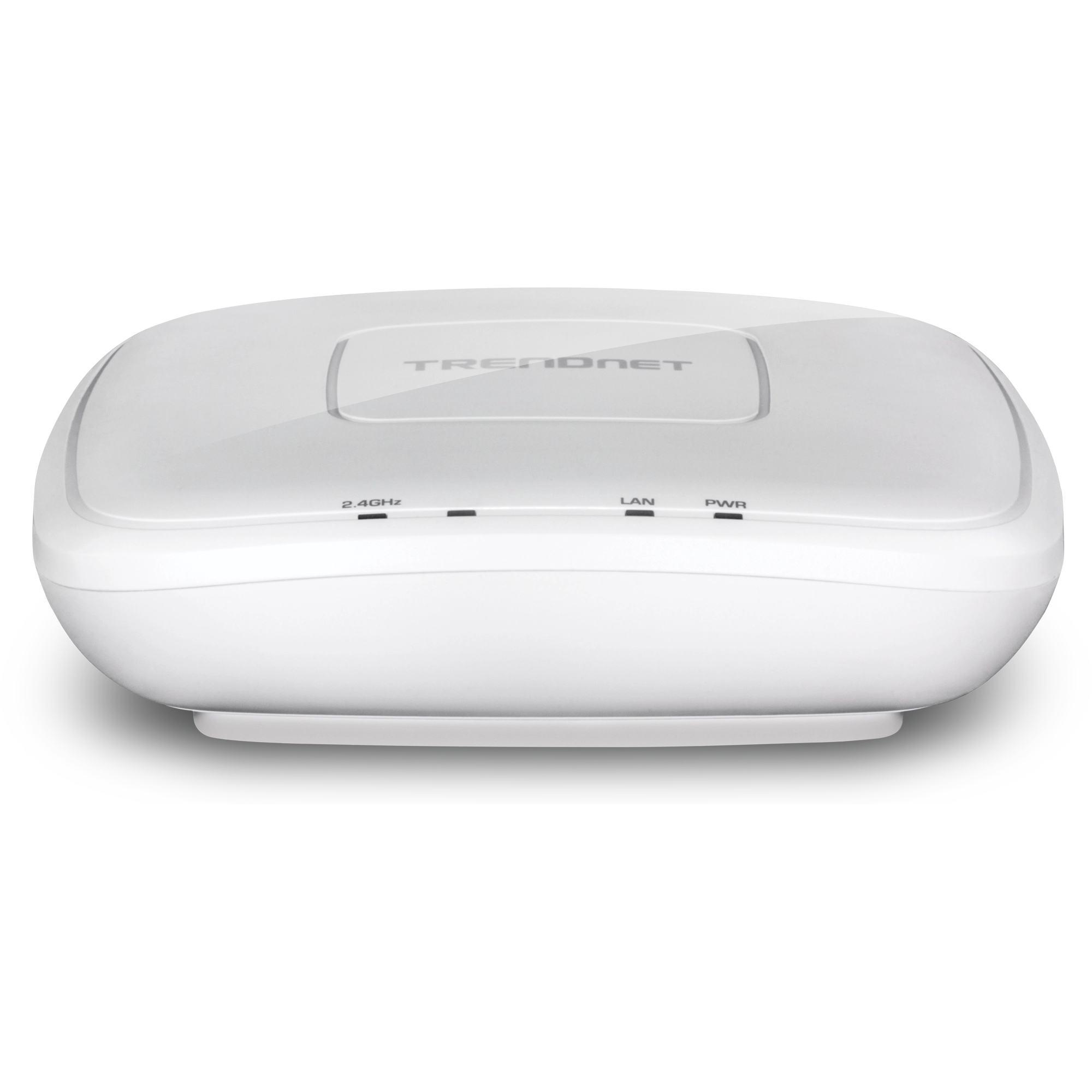

Ponto de acesso PoE N300
Padrão	IEEE 802.1Q IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.11b IEEE 802.11g IEEE 802.11n (até 300 Mbps)

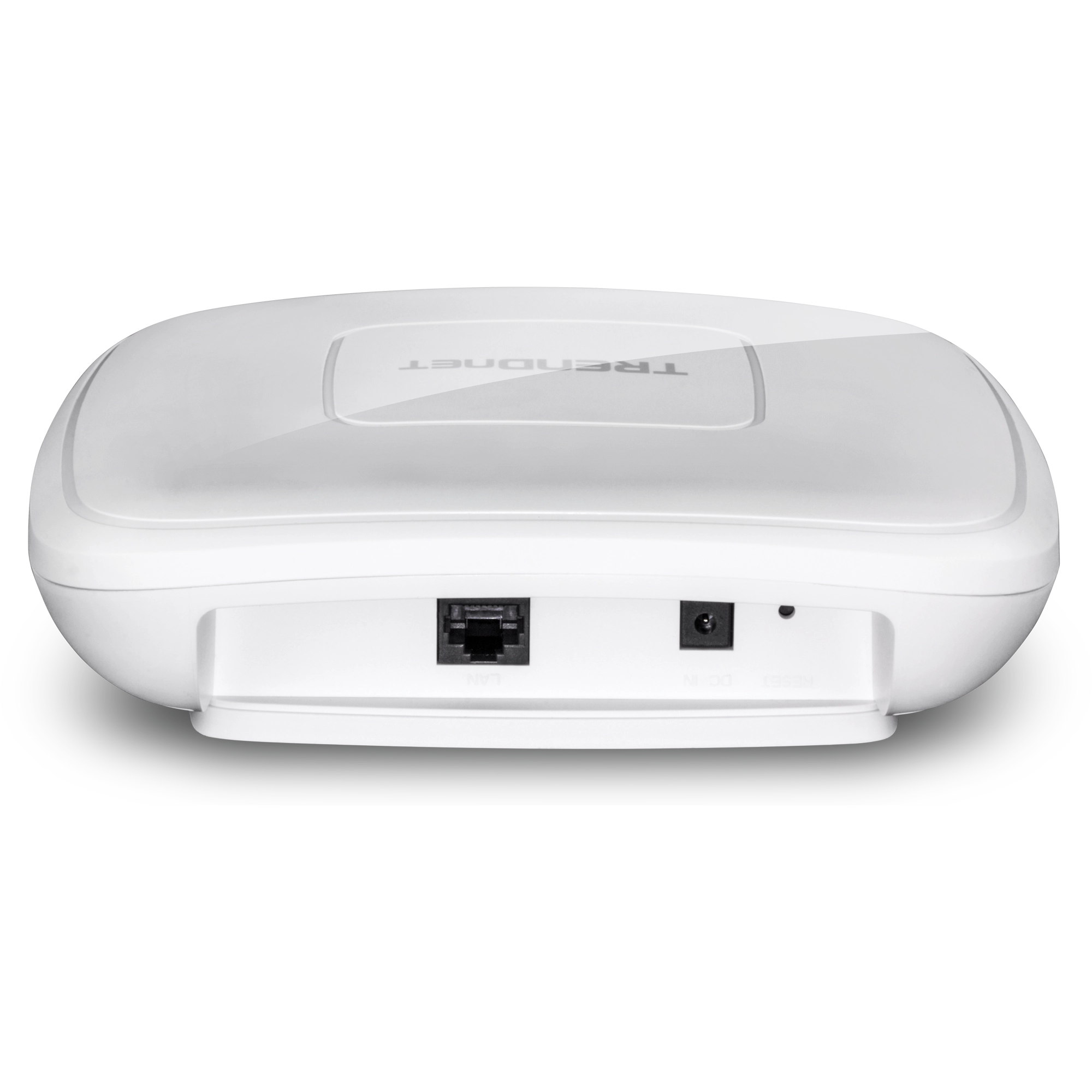

Interface do dispositivo	1 porta LAN Gigabit PoE Porta de alimentação (opcional para instalação não PoE) Botão de reinicialização Indicadores LED Placa de montagem
Características especiais	Gabinete com IP30 (com placa de montagem instalada) Modelagem do tráfego WiFi Atribuição VLAN 802.1Q por SSID Suporte IPv6 (Link-Local, IPv6 Estático, Auto Configuração (SLAAC / DHCPv6) Interface multi-idiomas, inglês, francês, espanhol, alemão, russo LEDs Lig / Des Captive Portal (servidor de autenticação External Coovachilli) Captive Portal Interno (autenticação de conta de usuário local e página do portal customizável) 802.11k gerenciamento de recursos de rádio RSSI Scanner (nível de sinal do cliente e tolerância) Airtime Fairness
Betriebsmodi	Ponto de acesso Cliente WDS AP WDS Bridge WDS Estação Repetidor
Gestão / monitoramento	Gerenciamento baseado na Web SNMP v1 / v3 STP Registro de eventos Teste ping Traceroute CLI
Controlo de acessos	Criptografia wireless: WEP, WPA / WPA2-PSK, WPA / WPA2-RADIUS Filtro MAC Limite máximo de clientes
QoS	WMM Modelagem de Tráfego por SSID
SSID	Até 8 SSIDs por ponto de acesso
Frequência	2.4 GHz: 2.412 - 2.472 GHz
Canais wireless	2.4 GHz: FCC: 1-11, ETSI: 1 – 13
Modulação	DBPSK / DQPSK / CCK para técnica DSSS BPSK / QPSK / 16-QAM / 64-QAM para técnica OFDM
Ganho da Antena	2.4 GHz: 2 x 4 dBi
Sensibilidade de recepção / potência de saída wireless	802.11b: FCC: 23 dBm (Máx.), CE: 10 dBm (Máx.) / -83 dBm (típica) @ 11 Mbps 802.11g: 19 dBm (Máx.), CE: 12 dBm (Máx.) / -65 dBm (típica) @ 54 Mbps 802.11n: FCC: 19 dBm (máx.), CE: 12 dBm (máx.) / -64 dBm (típica) @ 300 Mbps
Alimentação	12 V DC / 1 A ou PoE, consumo máximo: 9.6 Watts
Temperatura de Operação	0 – 40°C (32 – 104°F)
Humidade de Operação	Máx. 95% sem condensação
Dimensões	187 x 187 x 46 mm (7,3 x 7,3 x 1,8 polegadas) por ponto de acesso
Peso	402 g (14.2 oz.) por ponto de acesso
Certificações	CE FCC IC
Garantia	3 anos limitada

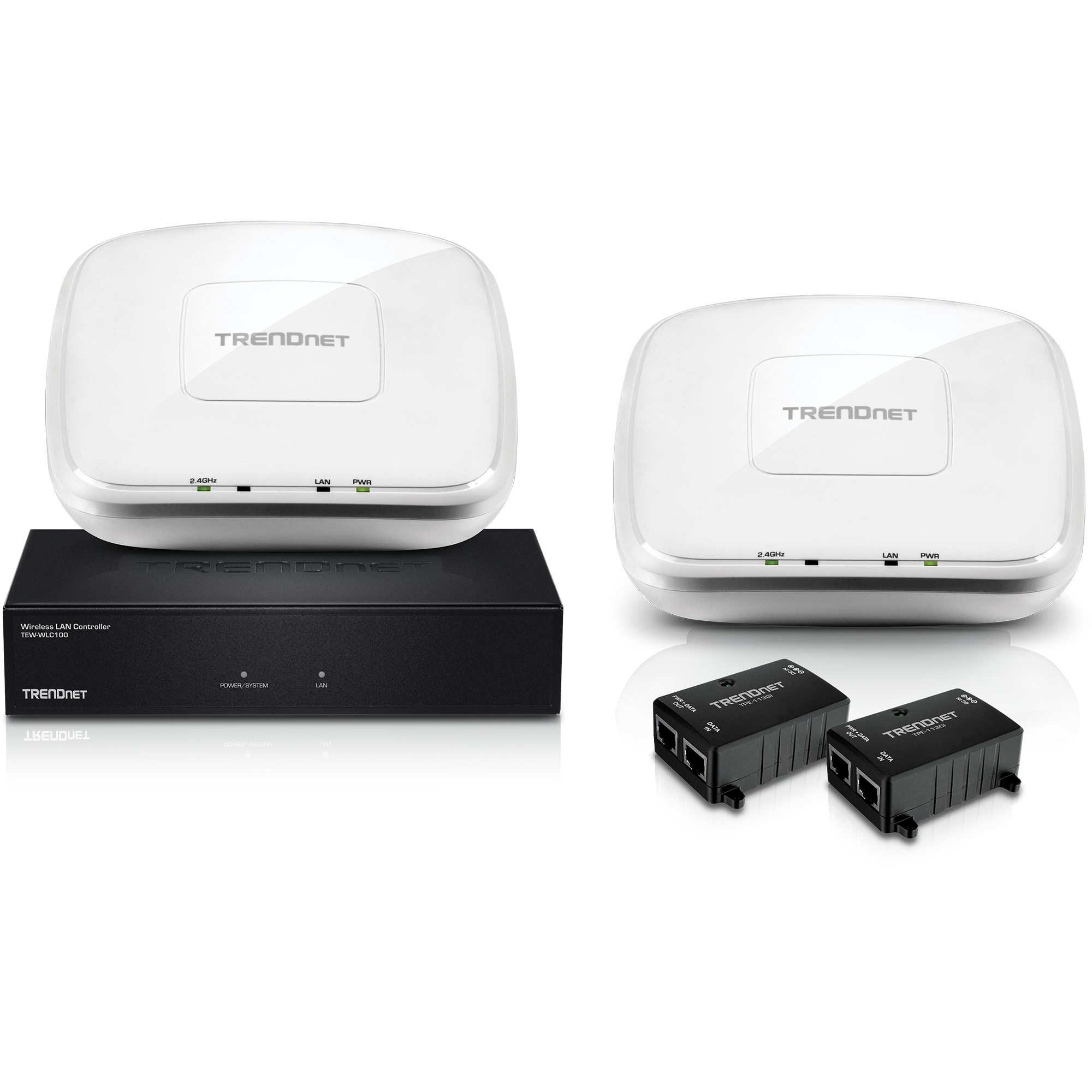

CONTEÚDO DA EMBALAGEM

1 Controlador Wireless LAN TEW-WLC100
2 Pontos de Acesso N300 PoE TEW-755AP

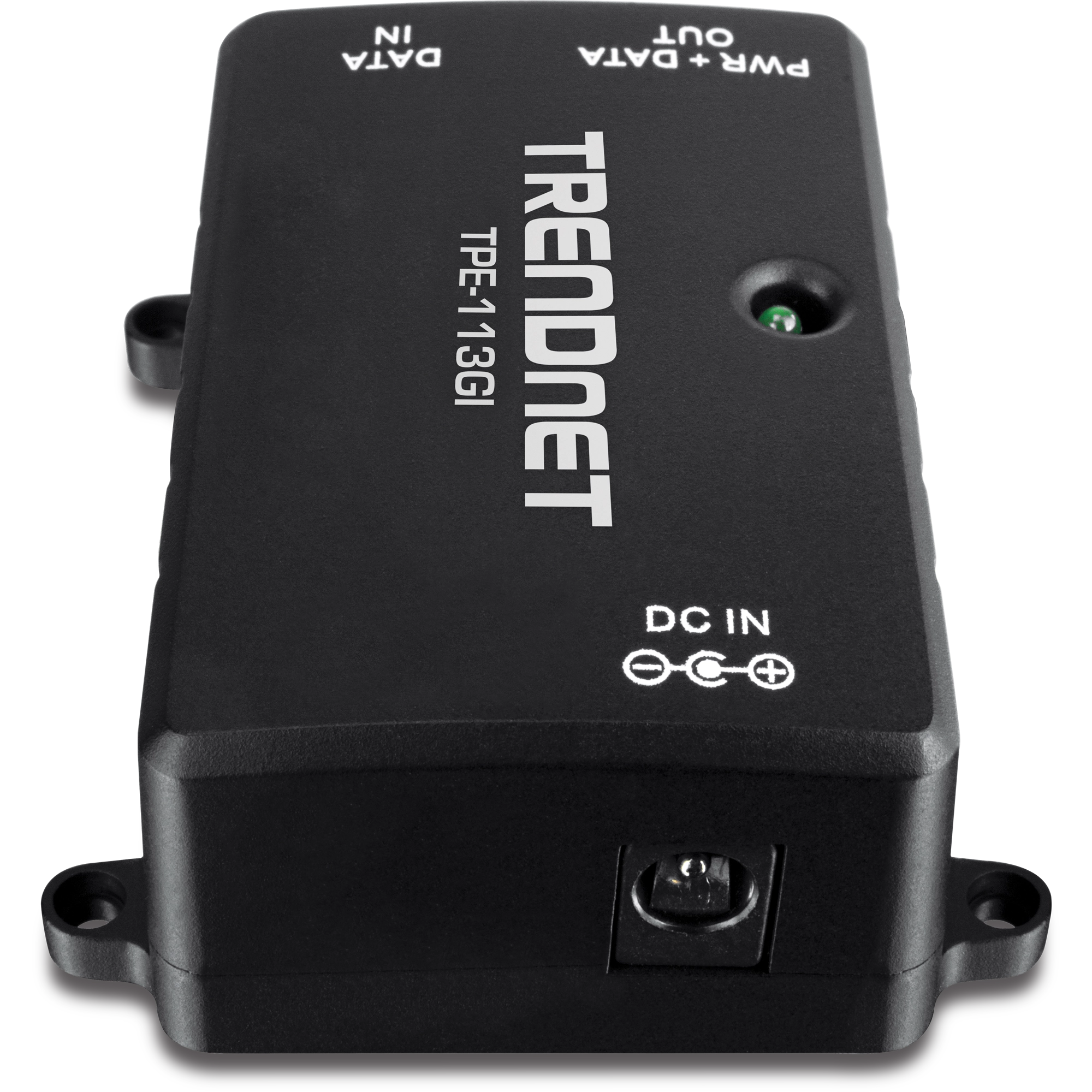

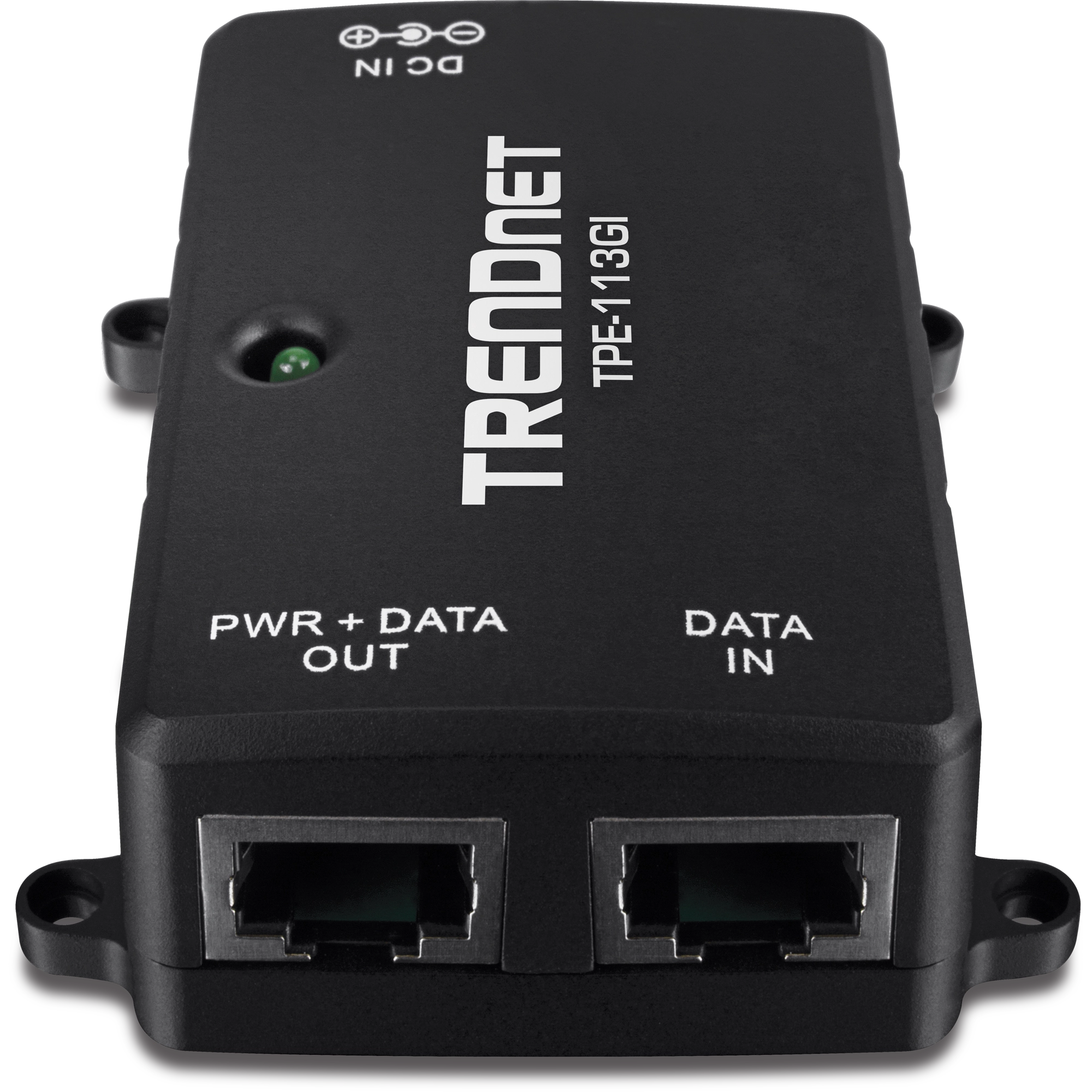

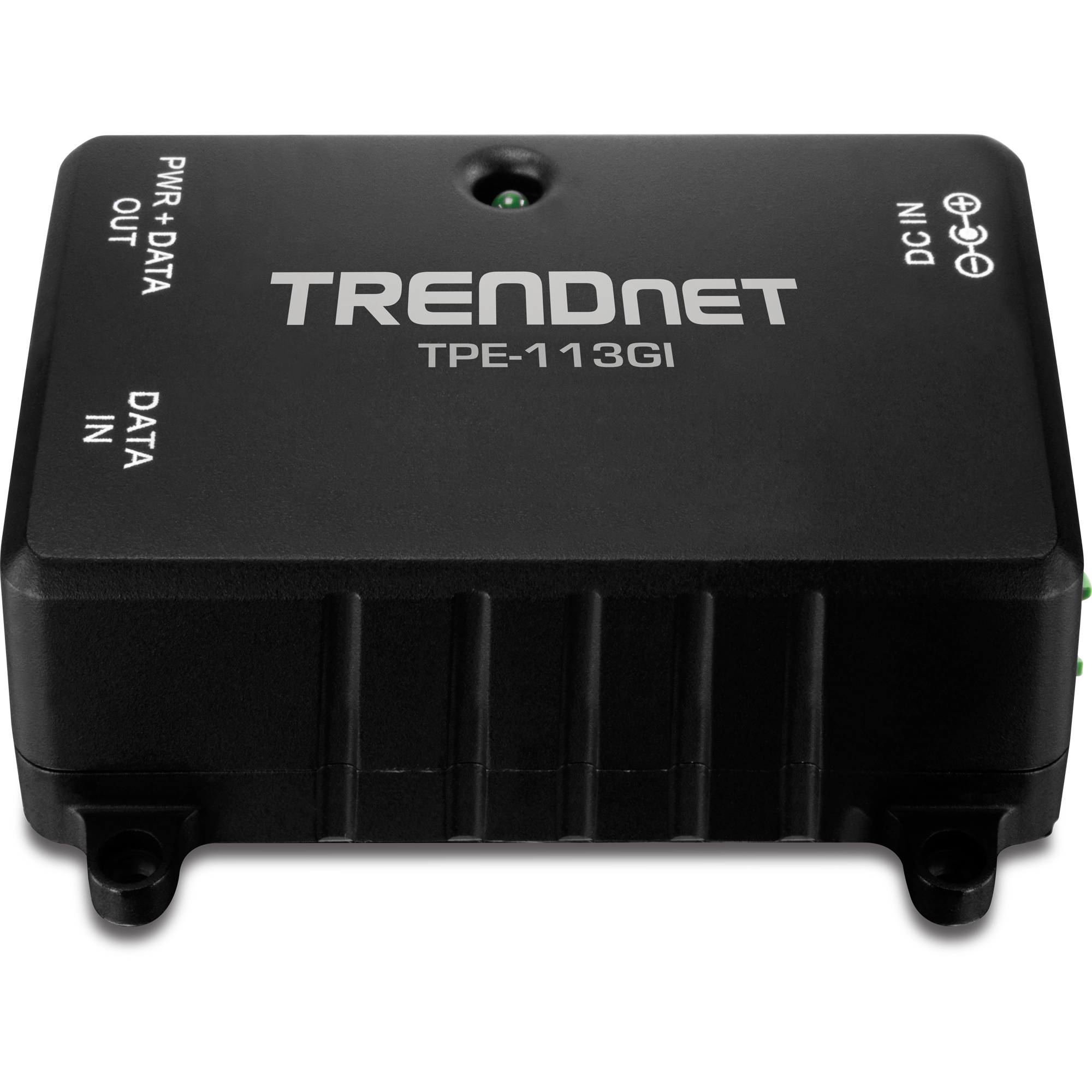

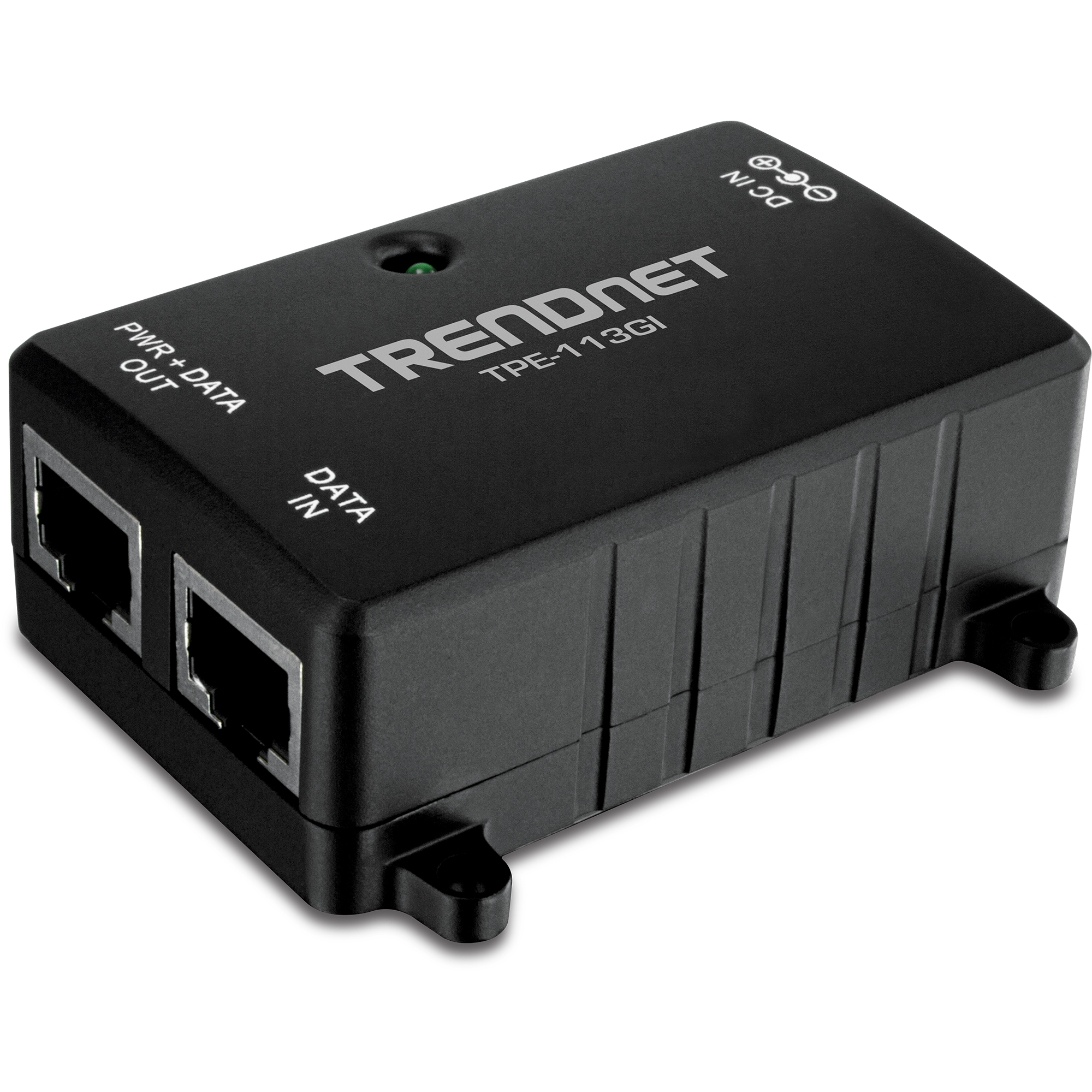

2 Injetores PoE 802.3af Gigabit TPE-113GI
2 Cabos de rede (1.5 m / 5 ft.)
Adaptador de Energia TEW-WLC100 (12 V DC, 1 A)
Guia de Instalação Rápida
CD-ROM (Guia do usuário)
Kit de Montagem em rack para o controlador
Placas de Montagem para os Pontos de Acesso

*Para a compatibilidade do controlador sem fio, os pontos de acesso devem ter as versões de firmware correspondentes listadas abaixo.

TEW-755AP (versão de firmware: 1.04 ou acima)
TEW-821DAP (versão de firmware: 1.06 ou acima)
TEW-825DAP (versão de firmware: 1.02 ou acima)

**As taxas de sinal wireless máximas referem-se às especificações teóricas da norma IEEE 802.11. O rendimento de dados real e a cobertura variam conforme a interferência, tráfego de rede, os materiais de construção e outras condições. Para obter o desempenho máximo de até 300 Mbps use com um adaptador wireless de 300 Mbps 802.11n.
