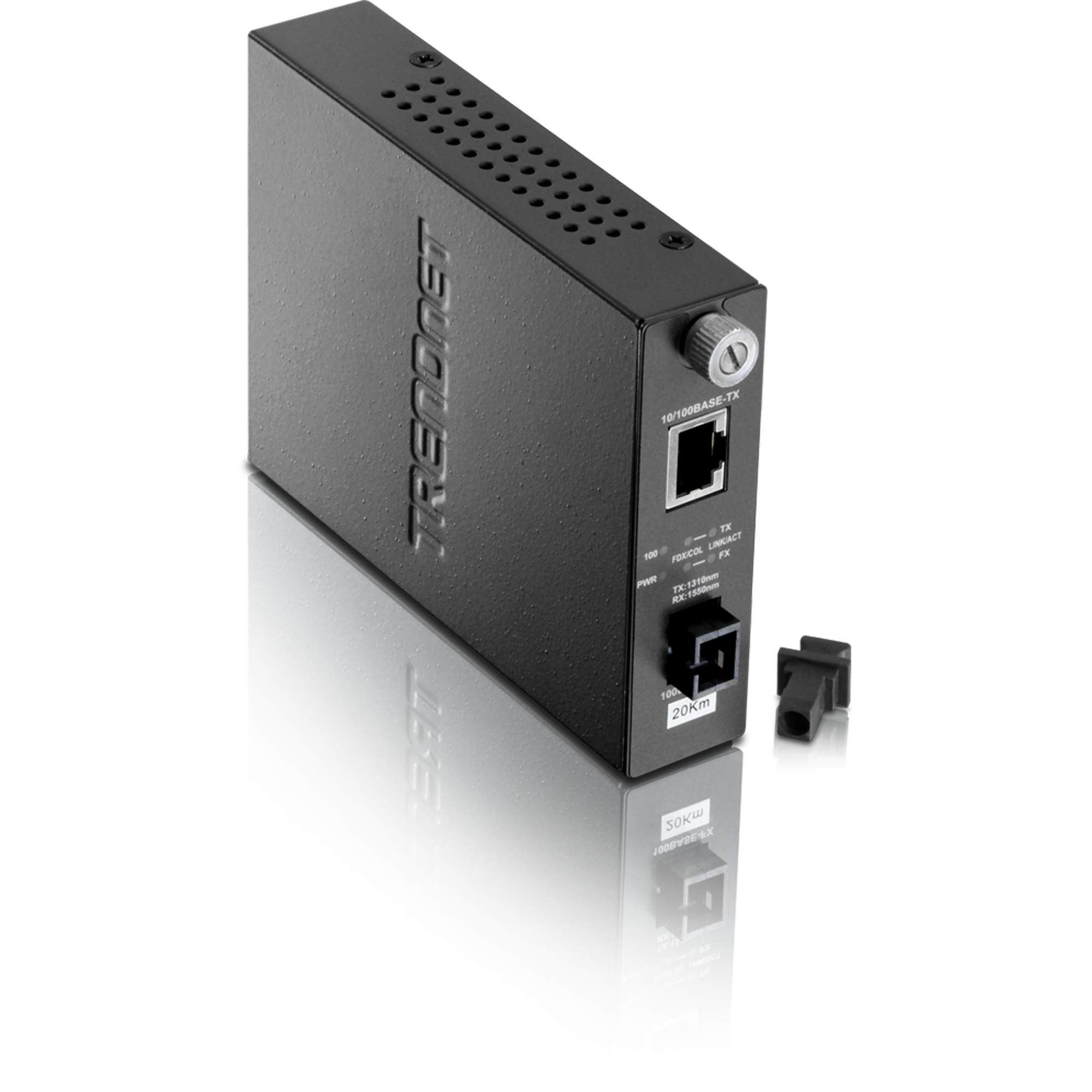

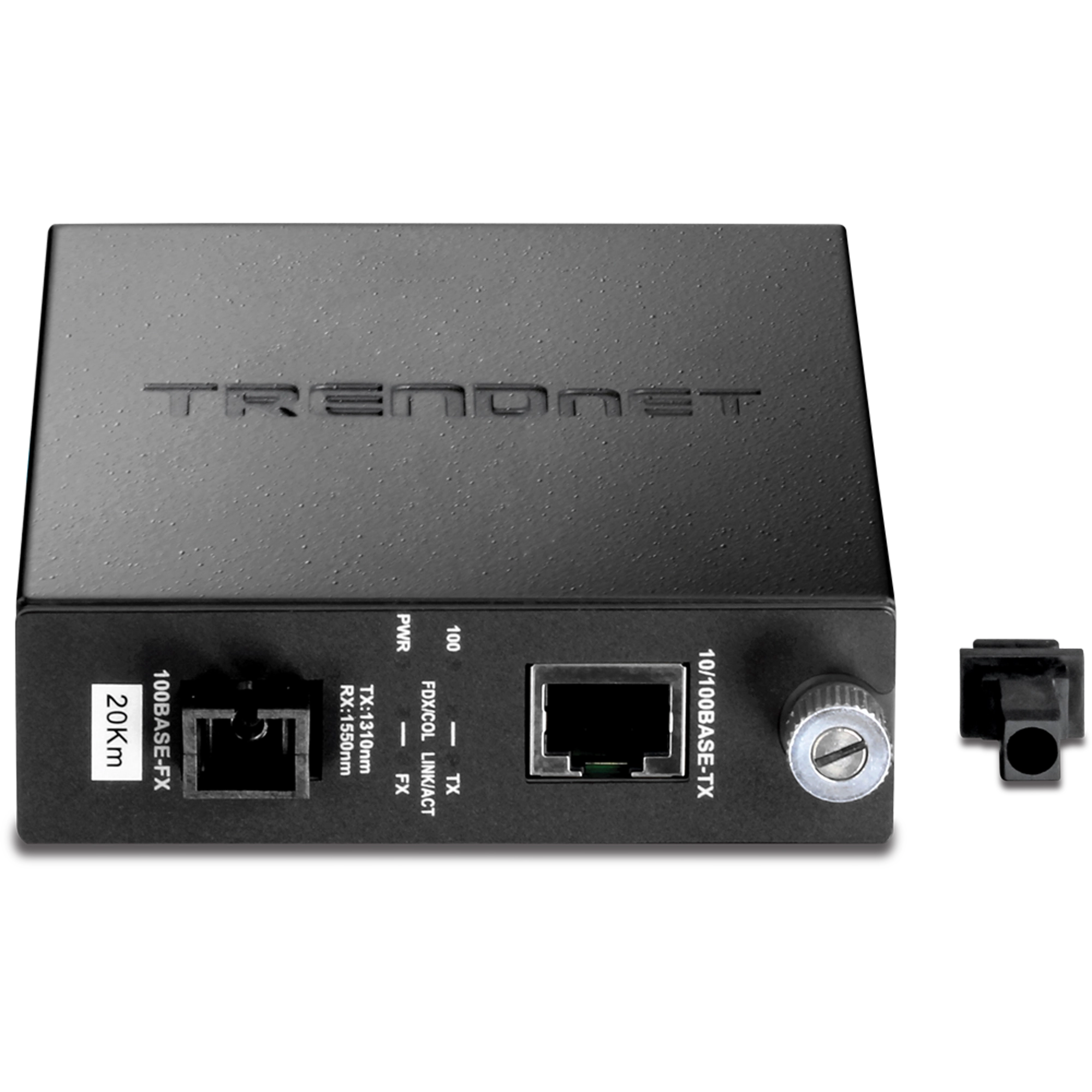

10/100Mbps TX to 100Base-FX Dual-Wavelength Single-Mode Fiber Converter

TFC-110S20D3

   Select Another Version
  • Must use with TFC-110S20D5
  • SC-type dual-wavelength single-mode fiber port connects over distances of up to 20km
  • 10/100Base-TX port supports Auto-Negotiation, Auto-MDIX and Full-Duplex mode
  • Functions as a stand alone converter or with the TFC-1600 fiber chassis

DISCONTINUED PRODUCT

The TFC-110S20D3  has been discontinued. It has been replaced by the TFC-110S20D3 (Version D3.2R). For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_Spec_TFC-110S20D3_D5.pdf
Data: 2/20/2019
Tamanho de arquivo: 994.23 KB
Download Email
Datasheet (Français)
Nome do arquivo: FR_Spec_TFC-110S20D3_D5.pdf
Data: 2/20/2019
Tamanho de arquivo: 1,003.11 KB
Download Email
Datasheet (Deutsch)
Nome do arquivo: GE_Spec_TFC-110S20D3_D5.pdf
Data: 2/20/2019
Tamanho de arquivo: 1.09 MB
Download Email
Datasheet (Español)
Nome do arquivo: SP_Spec_TFC-110S20D3_D5.pdf
Data: 2/20/2019
Tamanho de arquivo: 1.06 MB
Download Email
Datasheet (Pусский)
Nome do arquivo: RU_Spec_TFC-110S20D3_D5.pdf
Data: 2/20/2019
Tamanho de arquivo: 1.48 MB
Download Email
Datasheet (Italiano)
Nome do arquivo: IT_Spec_TFC-110S20D3_D5.pdf
Data: 2/20/2019
Tamanho de arquivo: 983.98 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_TFC-110S20D3(D1).pdf
Data: 5/2/2019
Tamanho de arquivo: 3.01 MB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_TFC-110S20D3(D1).pdf
Data: 5/2/2019
Tamanho de arquivo: 3.13 MB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_TFC-110S20D3(D1).pdf
Data: 4/12/2019
Tamanho de arquivo: 2.60 MB
Download
Guia de Instalação Rápida (Português)
Nome do arquivo: PO_Web_TFC-110series_Fiber_Converters.pdf
Data: 8/9/2011
Tamanho de arquivo: 1.74 MB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_TFC-110S20D3(D1).pdf
Data: 4/12/2019
Tamanho de arquivo: 3.90 MB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_TFC-110S20D3(D1).pdf
Data: 4/12/2019
Tamanho de arquivo: 2.57 MB
Download
Guia de Instalação Rápida (Eesti)
Nome do arquivo: EST_Web_TFC-110series_Fiber_Converters.pdf
Data: 8/9/2011
Tamanho de arquivo: 1.75 MB
Download
Model Name
  • TFC-110S20D3
Wavelength
  • TX: 1310nm RX: 1550nm
Pout
  • -15dBm
Sensitivity
  • -32dB
Power
  • 17dBm
Hardware
Standard
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX, 100Base-FX
Network Media
  • 10Base-T: UTP Cat. 3, 4, 5, EIA/TIA-568 100-ohm STP
  • 100Base-TX: UTP Cat. 5, EIA/TIA-568 100-ohm STP
  • 100Base-FX: 9/125μm or 10/125μm Single-Fiber Optic Cable, up to 20km
Protocol
  • CSMA/CD
Ports
  • 1 x 10/100Base-TX RJ-45 Port
  • 1 x 100Base-FX Single-Fiber Bi-Directional Port SC Connector
Dip Switch
  • TX: Duplex Mode, Auto Negotiation or Manual, Speed, LLCF (enable/disable)
  • FX: Duplex Mode, LLR (enable/disable), LLCF
Transfer Rate
  • 10Base-T : 10Mbps/20Mbps (Half/Full Duplex)
  • 100Base-TX : 100Mbps/200Mbps (Half/Full Duplex)
Diagnostic LED
  • Per Unit : Power
  • Per Port : Link/Activity, FDX/HDX, Link Fail, Speed (only for TX Port)
Power Adapter
  • 7.5V DC, 1.5A External Power Adapter
Power Consumption
  • 7.2 watts (max)
Dimensions
  • 120 x 88 x 25mm (4.7 x 3.46 x 0.98 inches)
Weight
  • 354g (12.5oz)
Temperature
  • Operating : 0° ~ 40° C (32° ~ 104° F)
  • Storage : -25° ~ 70° C (-13° ~ 158° F)
Humidity
  • 5% ~ 90% RH
Safty Emissions
  • FCC,CE

CONTEÚDO DA EMBALAGEM
  • TFC-110S20D3
  • Power Adapter
  • User's Guide

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
