Outdoor Arrestor Kit

TEW-ASAK   (Version 2.0R)

   Select Another Version
  • Ensure protection from unpredictable weather conditions
  • Multiple lightning strike and bi-directional protection
  • Save repair expenses; no need to replace equipment after a lightning strike

DISCONTINUED PRODUCT

The TEW-ASAK (Version 2.0R) has been discontinued. For a list of discontinued products, click here.

Ficha técnica

Datasheet (English)
Nome do arquivo: EN_Spec_TEW-ASAK(V2.0R).pdf
Data: 12/3/2009
Tamanho de arquivo: 440.58 KB
Download Email
Datasheet (Italiano)
Nome do arquivo: ITA_Spec_TEW-ASAK(V2.0R).pdf
Data: 5/16/2013
Tamanho de arquivo: 599.00 KB
Download Email

Guia de Instalação Rápida

Guia de Instalação Rápida (English)
Nome do arquivo: EN_Web_Antenna_Cable_Surge_Combine.pdf
Data: 3/19/2009
Tamanho de arquivo: 576.23 KB
Download
Guia de Instalação Rápida (Français)
Nome do arquivo: FR_Web_Antenna_Cable_Surge_Combine.pdf
Data: 3/19/2009
Tamanho de arquivo: 582.57 KB
Download
Guia de Instalação Rápida (Deutsch)
Nome do arquivo: GE_Web_Antenna_Cable_Surge_Combine.pdf
Data: 3/19/2009
Tamanho de arquivo: 575.10 KB
Download
Guia de Instalação Rápida (Español)
Nome do arquivo: SP_Web_Antenna_Cable_Surge_Combine.pdf
Data: 3/19/2009
Tamanho de arquivo: 576.75 KB
Download
Guia de Instalação Rápida (Pусский)
Nome do arquivo: RU_Web_Antenna_Cable_Surge_Combine.pdf
Data: 3/19/2009
Tamanho de arquivo: 1.07 MB
Download
Guia de Instalação Rápida (Eesti)
Nome do arquivo: EST_Web_Antenna_Cable_Surge_Combine.pdf
Data: 3/19/2009
Tamanho de arquivo: 2.14 MB
Download

Imagem(ns) do Produto

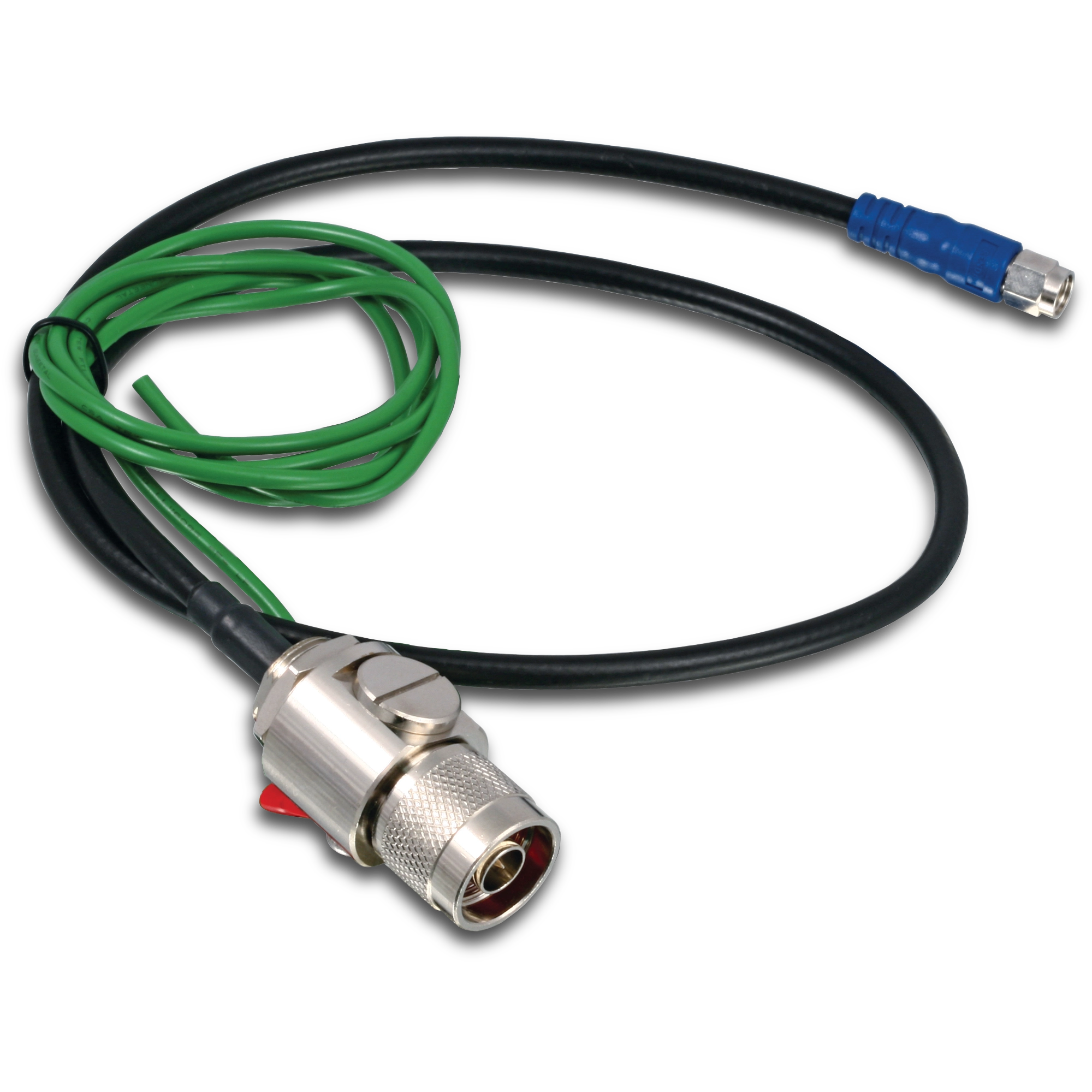

TEW-ASAK Product Photo (JPEG Image 1)
JPEG Image
Tamanho de arquivo: : 306.47 KB
Data: : 2/15/2011
Download
TEW-ASAK Product Photo (TIFF Image 2)
TIFF Image
Tamanho de arquivo: : 2.21 MB
Data: : 2/15/2011
Download
ROHS compliant Non-Disposable
Surge Arrestor
Electrical Specifications
Frequency Range
  • DC ~ 6GHz
Tensile Strength
  • 50Kg
VSWR
  • 2.0:1 max ( DC ~ 6GHz )
Insertion Loss
  • -1.2dB max (DC ~ 6GHz )
DC Breakdown Voltage
  • 90V + 20%
Impulse Discharge Voltage
  • 5KA min (wave 8/20 μs)
  • 10KV min (wave 1.2/50 μs)
Impedance
  • 50Ω
Insulation Resistance
  • DC 50V > 10000MΩ
Mechanical Specifications
Connector Interface
  • N-Type male to Reverse SMA female
Body Material (Arrestor)
  • Copper
Temperature
  • - 20°C ~ 70°C (-4°F ~158°F)
Surge Arrestor
  • Embedded with 60cm extension cable
Weight
  • 200g (7.05oz.)
Grounding Wire Cable Specification
Grounding Wire Cable
  • 18 AWG
Rating Voltage
  • 600V
Rating Temperature
  • 105°C (221°F)
Conductor Resistance
  • 6.64 MΩ/KFT 20°C
Insulation Resistance
  • 2.5 MΩ/KFT 20°C, in water
Voltage Withstand Test
  • 2 KV/min, in water
Cable Convertor
Extension Cable
Inner Conductor (Solid BCCS)
  • 0.94 mm (0.037 in.)
Dielectric (Foam PE)
  • 2.79 mm (0.110 in.)
Outer Conductor (Aluminum Tape)
  • 2.95 mm (0.116 in.)
Overall Braid (Tinned Copper)
  • 3.53 mm (0.139 in.)
Jacket (PE)
  • 4.95 mm (0.195 in.)
Bend Radius: Installation
  • 12.7 mm (0.5 in.)
Bend Radius: Repeated
  • 50.8 mm (2.0 in.)
Bending Moment
  • 0.27 N-m (0.2 ft-lb)
Weight
  • 0.03 kg/m (0.021 lb/ft)
Tensile Strength
  • 18.2kg (40lb)
Flat Plate Crush
  • 0.27 kg/mm (15 lb/in.)
Cut-off Frequency
  • 41GHz
Velocity of Propagation
  • 0.8
Dielectric Constant
  • 1.56
Time Delay
  • 4.17 nS/m (1.27 nS/ft)
Impedance
  • 50 ohms
Capacitance
  • 80.3 pF/m (25.4 pF/ft)
Inductance
  • 0.21 uH/m (0.064 uH/ft)
Shielding Effectiveness
  • 90dB
DC Resistance (Inner Conductor)
  • 24.9 ohms/km
  • (7.6 ohms/1000ft)
DC Resistance (Outer Conductor)
  • 16.1 ohms/km
  • (4.9 ohms/1000ft)
Voltage Withstand
  • 1000 Volts DC
Jack Spark
  • 3000Volts RMS
Peak Power
  • 2.5KW
Storage Temperature Range
  • -70° C ~ 85° C
  • (-94° F ~ 185° F)
Operating Temperature Range
  • -40° C ~ 85° C
  • (-40° F ~ 185° F)
