Switch Industrial Gigabit PoE+ 16 Portas com Trilho DIN

TI-PG160 (Version V1)

  • 16 x portas gigabit PoE+
  • Potência de energia disponível para PoE: 240W
  • 32 Gbps de capacidade de comutação
  • Gabinete de metal com classificação IP30
  • Inclui montagens de parede e trilho DIN
  • Faixa de temperatura de operação de -40° à 75°C (-40° à 167°F)
  • Entradas de alimentação redundantes com proteção de corrente de sobrecarga
  • Saída de alarme disparado por falha de energia
  • Fonte de alimentação vendida separadamente (modelo: TI-S24052, TI-S24048, TI-S48048)
  • Compatível com NDAA/TAA (somente EUA e Canadá)
NDAA/TAA Compliant

O switch industrial PoE+ Gigabit de 16 portas para trilho DIN da TRENDnet, modelo TI-PG160, possui dezesseis portas Gigabit PoE+ com um orçamento de potência PoE de 240W. Os usuários podem conectar até dezesseis dispositivos PoE+ ao switch PoE industrial, como pontos de acesso sem fio, câmeras IP e dispositivos IoT. O switch PoE industrial possui um gabinete metálico com classificação IP30, projetado para suportar altos níveis de vibração e choque, operando em uma ampla faixa de temperatura de -40° – 75°C (-40° – 167°F) para ambientes industriais.

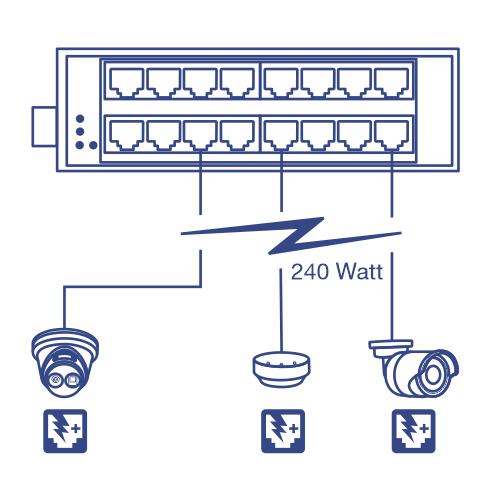

TI-PG160 com três dispositivos conectados (duas câmeras e um ponto de acesso) usando um orçamento de energia PoE+ de 240 watts.

Energia PoE

Budget de energia PoE+ de 240W alimenta até dezesseis dispositivos Power over Ethernet com energia PoE+.

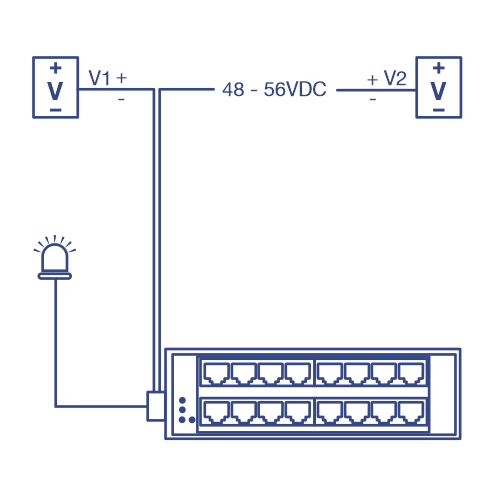

TI-PG160 conectado a duas fontes de alimentação externas (v1 e v2) com saída de alarme.

Tolerância à Falha

O switch industrial PoE apresenta duas entradas de energia redundantes com relé de alarme de saída.

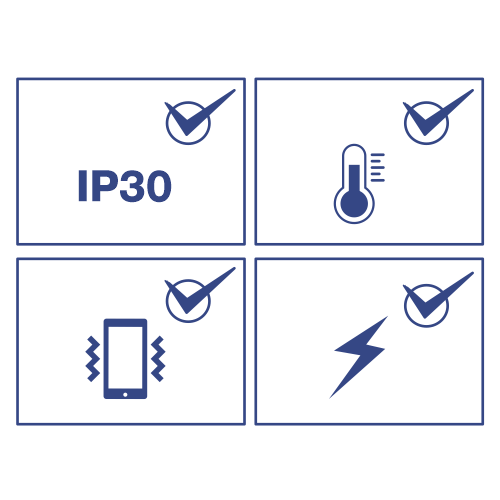

Quatro ícones, cada um representando diferentes características ou proteções: Dispositivo com Linhas de Vibração: indica resistência à vibração ou choque, Termômetro: significa resistência à temperatura, Raio: representa resistência elétrica ou proteção contra surtos elétricos, Texto “IP30”: indica um nível específico de proteção contra ingresso (IP) contra poeira e água.

Desenho industrial

Equipado com um gabinete robusto com classificação IP30, projetado para suportar um alto grau de vibração e choque, e operar dentro de uma ampla faixa de temperatura de -40 a 75°C (-40 a 167°F).

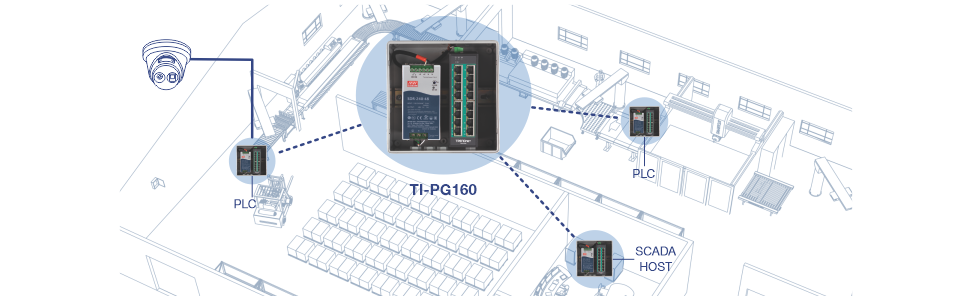

Um diagrama técnico de uma configuração de rede dentro de uma instalação industrial. No centro está um dispositivo rotulado TI-PG160, conectado a vários dispositivos por meio de linhas tracejadas. Isso inclui dois PLCs, um host SCADA e uma câmera de segurança. O plano de fundo apresenta um projeto da instalação com estações de trabalho, máquinas e áreas de armazenamento, ilustrando a integração da rede para monitoramento e controle eficientes.

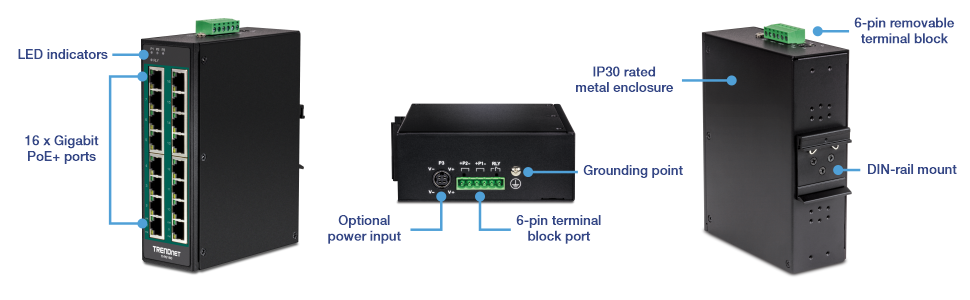

Vista frontal de um switch de rede com dezesseis portas Gigabit PoE+ e indicadores LED à esquerda. A seção do meio mostra a vista superior, destacando a entrada de energia opcional, o ponto de aterramento e uma porta de bloco de terminais de seis pinos. A seção direita apresenta a vista traseira, com um bloco de terminais removível de seis pinos e um suporte em trilho DIN, todos fechados em um gabinete de metal com classificação IP30.

Budget de Energia PoE+

Fornece até 30W de energia PoE/PoE+ por porta no switch PoE industrial com um budget de energia PoE de 240W

Portas de Rede

Switch Industrial PoE com 16 portas Gigabit PoE+

Montagem em parede / trilho DIN

Invólucros de metal com classificação IP30 com ferragens de montagem em parede e trilho DIN incluídas

Capacidade de comutação

Capacidade de comutação de 32Gbps

Alimentação Redundante

Entradas de alimentação redundantes com proteção de sobrecarga de corrente (fonte de alimentação vendida separadamente, modelos: TI-S24052, TI-S24048, TI-S48048)

Relé de Alarme

Relé de alarme disparado por falha de energia de alimentação da fonte primária e/ou redundante

Jumbo Frame

Envia pacotes maiores, ou Jumbo Frames (até 9 KB), para maior desempenho

Temperaturas Extremas

Switch Industrial PoE classificado para uma faixa de temperatura operacional de -40 a 75°C (-40 a 167°F)

Resistente a Choque e Vibração

Classificado para choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibrações (EN 60068-2-6)

Ponto de Aterramento

O ponto de aterramento no switch industrial PoE protege o equipamento contra surtos elétricos externos

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface do dispositivo
  • 16 x portas gigabit PoE+
  • Bloco de terminais removível de 6 pinos
  • Indicadores LED
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
Taxa de transferência de dados
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Desempenho
  • Data RAM Buffer: 512 KB
  • Switching Fabric: 32 Gbps
  • Tabela de Endereços MAC: Entradas de 8K
  • Jumbo Frames: 9KB
  • Taxa de encaminhamento: 23,8 Mpps (tamanho do pacote de 64 bytes)
Características especiais
  • Componentes endurecidos classificados para temperaturas extremas
  • Entradas de energia redundantes e duplas
  • Suporta contato ESD 6kV, ar 8kV e surto 2kV
  • Design Low-profile
Alimentação DC
  • Entrada: 48 – 56V DC
  • Fonte de alimentação recomendada: TI-S24052, TI-S24048 (vendida separadamente)
  • Máximo consumo: 5,76W (sem PoE)
Adaptador de energia opcional (48VDC3000 vendido separadamente)
  • Entrada: 100 – 240VCA, 50/60 Hz, 2A
  • Saída: 48V DC, 3.34A 160W máx.
PoE
  • PoE budget: 240W
Bloco terminal
  • Entradas de alimentação redundantes, contato de relé de alarme, 6 pinos
  • Faixa do fio: 0,34 mm^2 a 2,5 mm^2
  • Fio sólido (AWG): 12-24/14-22
  • Fio trançado (AWG): 12-24/14-22
  • Torque: 5 lb. – Pol / 0,5Nm / 0,56 Nm
  • Comprimento do fio nu: 7 – 8mm
Contato de relé de alarme
  • Saídas de relé com capacidade de transporte de corrente de 1A, 24V DC
  • Modo de circuito aberto quando duas fontes de energia estão conectados
  • Modo de curto-circuito quando apenas uma fonte de energia está conectada
MTBF
  • 699,103 horas
Estrutura
  • Estrutura de metal IP30
  • Suporte para trilho DIN
  • Suporte de parede
  • Ponto de aterramento
  • Proteção de contato 6kV
  • Proteção de ar 8kV
  • Proteção contra picos de 2 KV
Temperatura de operação
  • - 40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máx. 95% sem condensação
Dimensões (C x L x A)
  • 155 x 120 x 48 mm. (6 x 4,7 x 1,9 pol.)
Peso
  • 500 g (17,7 oz)
Certificações
  • CE
  • FCC
  • Choque (IEC 60068-2-27)
  • Queda livre (IEC 60068-2-32)
  • Vibração (IEC 60068-2-6)
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-PG160
  • Guia de instalação rápida
  • Bloco de terminais removível
  • Kit de montagem em parede e trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
