Kit NVR PoE HD 4 canais

TV-NVR104K (Version v1.0R)

  • Gravador independente de vídeo em rede PoE 4 canais
  • HDD SATA de 1 TB pré-instalada
  • Inclui duas câmeras externas HD TV-IP320PI da TRENDnet
  • Plug and play até 4 câmeras PoE*
  • Gravação de vídeo suportada até Full HD 720p
  • Mais de 6,5 dias de gravação contínua**
  • Suporta câmera de rede compatíveis com o protocolo ONVIF

DISCONTINUED PRODUCT
The TV-NVR104K (Version v1.0R) has been discontinued. It has been replaced by the TV-NVR408 (Version v1.0R). For a list of discontinued products, click here.

O Kit de NVR PoE de HD 4 canais independente da TRENDnet, modelo TV-NVR104K, oferece visualização de vídeo global, armazenamento e soluções de gerenciamento com instalação de câmera PoE plug and play. O TV-NVR104K vem com uma HD de 1 TB pré-instalada e duas poderosas Câmeras de Rede Externa com PoE IV 1,3 MP HD. O NVR liga em rede e alimenta até quatro câmeras PoE*, reconhece automaticamente as câmeras da TRENDnet, grava até 6,5 dias de vídeo contínuo** e suporta reprodução de vídeo avançada.

NVR HD tudo em um

Este NVR HD vem com um HD pré-instalado de 1 TB, duas câmeras externas PoE de 720p, cabos de rede e um mouse. (tela vendida separadamente)

Plug, Play, & Power

O NVR reconhece automaticamente e alimenta as câmeras PoE da TRENDnet—basta ligar as duas câmeras de 720p incluídas e agregar até mais duas câmeras da TRENDnet.

Interface intuitiva

Os usuários encontrarão uma interface de gerenciamento intuitiva e fácil de usar—navegue rapidamente pelas preferências de visualização ao vivo, agendas de gravação e opções de reprodução avançada.

Uma caixa para um sistema de câmera de segurança inclui duas câmeras rotuladas TV-IP320PI, um dispositivo rotulado TV-NVR104, um adaptador de energia, um mouse, um cabo HDMI, um CD, um Guia de Instalação Rápida, hardware de montagem da câmera, um cabo de rede e dois cabos de rede de 100 pés. É necessário um monitor HD com uma porta HDMI, mas vendido separadamente.
Uma configuração de sistema de vigilância inclui um gravador de vídeo em rede com uma porta de alimentação, entrada e saída de áudio analógico, porta de exibição VGA, porta de exibição HDMI, portas USB, porta de rede Ethernet, portas PoE 10/100 Mbps, indicadores LED e um HDD de 1 TB pré-instalado. As câmeras de segurança possuem hardware de montagem ajustável, botão de reset, porta de alimentação, porta PoE, caixa IP66, LEDs IR e viseira solar.

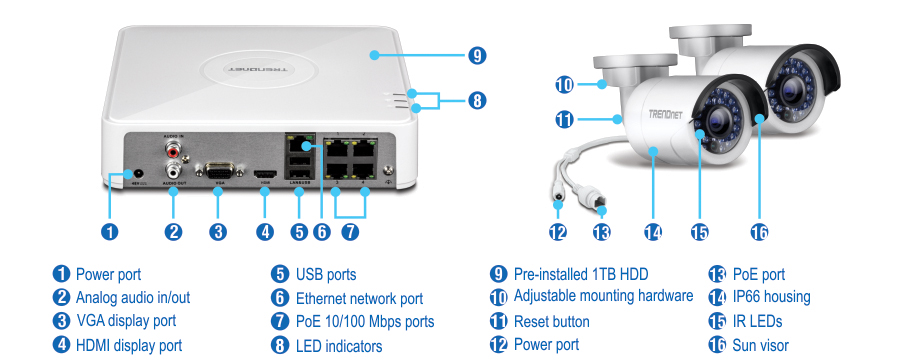

TV-NVR104 Hardware

Portas PoE

Plug and play câmeras de rede PoE nas quatro portas PoE (IEEE 802.3af) com rendimento PoE total de total 35 Watts

Armazenamento bay

HD SATA de 1 TB pré-instalada

Porta de rede

Porta de rede Ethernet

Portas de visualização

Portas de visualização HDMI e VGA

Portas áudio

Portas de entrada e saída de áudio

Portas USB

Uma porta USB para o mouse incluído e uma para a cópia de segurança configurada e atualizações de firmware

TV-NVR104 Gerenciamento

Acesso remoto

Acesse ao NVR através da internet

Configuração da câmera

Reconhece automaticamente as câmeras compatíveis da TRENDnet*

Visualização em tempo real

Modos câmera única e quad-view com a funcionalidade de varredura automática com tempo variável

Gerenciamento da câmera

Para cada câmera, roda a visualização na tela, configurações de imagem, funcionalidade PTZ, detecção de movimento, máscaras de privacidade, detecção de violação e perda de vídeo

Gravação de vídeo

Grave vídeos até Full HD 720p a 30 fps com compressão H.264 (as câmeras TV-IP320PI incluídas gravam até 1280 x 960)

Tempo de gravação

  • (A) 6,5 dias de gravação por câmera: 4x câmeras com gravação contínua a 1280 x 960 a 30 fps
  • (B) 8,5 dias de gravação por câmera: 4x câmeras com gravação contínua a 720p a 30

Agenda de gravação

Crie agendas de gravação semanais contínuas e detecção de movimento para cada câmera com substituição de vídeo quando o armazenamento estiver cheio

Reprodução avançada

Reprodução avançada de vídeos arquivados com cronologia e calendário de referência rápida

Exportação de vídeo

Exporte rapidamente tipos de vídeo específicos em um período específico

Assistência DNS dinâmica

Assistência para dyn.com e NO-IP.org

IPv6

Suporta IPv6

ONVIF

Suporta câmera de rede compatíveis com o protocolo ONVIF

TV-IP320PI Hardware

Suporte ajustável

O suporte de montagem integrado completamente ajustável oferece flexibilidade de instalação

PoE

Economize em custos de instalação com Power over Ethernet (IEEE 802.3af)

Compatível com exterior

Com classificação climática IP66 e intervalo de temperatura operacional de -30 – 60 °C (-22 – 140 °F)

1,3 Megapixel

Gravação de vídeo HD em 1280 x 960 píxeis em 30 fps em formato de compressão de H.264

Visão noturna

Visão noturna até 30 metros (100 ft.) em escuridão total

IV inteligente

Ajuste de IV dinâmico que melhora a visibilidade noturna

D-WDR

A tecnologia Digital Wide Dynamic Range melhora a qualidade de vídeo em ambientes com grande contraste de luz

IPv6

Suporta Ipv6

ONVIF

Suporta câmera de rede compatíveis com o protocolo ONVIF

TV-NVR104 (com 1 TB HDD)
Entrada de vídeo
  • 4 canais PoE
Saída de vídeo
  • Saídas de visualização HDMI e VGA
  • Resolução: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60Hz
Áudio
  • Áudio analógico de entrada/saída (2.0 Vp-p, 1 kΩ)
Armazenamento
  • Suporta um SATA I/II HDD de 3,5”
  • 1 TB HDD pré-instalado. Atualizável para 6 TB SATA I/II HDD)
Normas da rede
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af
Interface do dispositivo
  • Porta de rede de 10/100 Mbps
  • 4 x portas de rede da câmera PoE de 10/100 Mbps
  • 2 x portas USB 2.0
  • Porta HDMI
  • Porta VGA
  • Porta de entrada de áudio analógico
  • Porta de saída de áudio analógico
  • Porta da alimentação
  • Indicadores LED (Potência, armazenamento e rede)
  • Ponto de aterramento
Protocolo de rede
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP
  • HTTP, UPnP, RTSP, RTP, RTCP
Potência
  • Entrada: 100 – 240 V AC, 50/60 Hz, 1.5 A
  • Saída: 48 V DC, 1 A
  • Consumo: 50 Watts (com HDD e Máx. PoE PD)
  • Power budget PoE: 35 Watts
Temperatura de funcionamento
  • -10 - 55 °C (14 - 131 °F)
Umidade de funcionamento
  • Máx. 95% sem condensação
Certificações
  • CE
  • FCC
Dimensões
  • 199 x 199 x 47 mm (7,8 x 7,8 x 1,8 in.)
Peso
  • 1,2 kg (2,1 lbs.)
Interface de gerenciamento
  • Visualização ao vivo: câmera única e quad-view
  • Gerenciamento da câmera*:
  • Imagem na tela: nome da câmera, data, semana e formato da data
  • Qualidade da imagem: brilho, contraste, saturação, matiz, espelho
  • PTZ: pan, tilt, zoom, foco, íris, pontos predefinidos, padrão, navegar, patrulhar
  • Detecção de movimento: defina as áreas personalizadas de detecção de movimento, sensibilidade ao movimento e canais de acionamento
  • Máscaras de privacidade: defina as áreas de máscara de privacidade personalizadas
  • Detecção de adulteração: ações do acionador se o campo de visão ficar escuro de repente
  • Detecção de perda de vídeo: ações do acionador se o vídeo configurado se perder
  • Gravação agendada: detecção contínua e de movimento
  • Gravação de vídeo: Grave vídeo até 720p Full HD
  • Tempo de gravação*: (A) 6,5 dias de gravações por câmera: 4 x câmeras com gravação contínua a 1280 x 960 a30 fps; (B) 8,5 dias de gravação por câmera: 4 x câmeras com gravação contínua a 720p a 30 fps
  • Calendarização de férias para horários de gravação personalizados durante as férias
  • Reprodução de vídeo avançada: reproduza vários canais simultaneamente e busque gravações de vídeo com eventos ou marcações especiais
  • Exportação de vídeo: marcar, cortar e exportar clipes de vídeo
  • HDD: Formatação do disco codificada, monitoramento e teste da saúde do disco S.M.A.R.T., detecção de maus setores, alocação da quota de armazenamento para cada canal de vídeo, recicla gravações antigas ou envia por e-mail um aviso do disco para o administrador.
  • Armazenamento externo USB: upgrade do firmware, arquivo e registros da configuração de importação/exportação, exporta arquivos de vídeo gravados, procura e reproduz vídeos diretamente a partir do armazenamento externo.
  • Configurações de visualização local ao vivo: define a estrutura da tela e a sequência de visualização do canal
  • Mensagens de alerta: armazenamento cheio, erro de armazenamento, rede desligada, conflito de IP, login ilegal e exceções de gravação
  • Serviços DNS dinâmicos suportados: Dyn.com eNO-IP.com
  • Definição de Gerenciamento: máximo de 32 contas de usuários
  • Quadro de tráfego e estatísticas para gerenciamento de rede.
  • Suporta IPv6
  • Suporta câmera de rede compatíveis com o protocolo ONVIF
Visualização e gerenciamento remotos
  • Interface do usuário compatível com Internet Explorer® 9.0 ou superior
TV-IP320PI
Lentes
  • Distância focal: 4 mm
  • Profundidade focal: 20 cm +
  • Abertura: F2.0
  • Board lens
  • Sensor: 1/3” Digitalização Progressiva CMOS
Ângulo de visualização
  • Horizontal: 70°
  • Vertical 52°
  • Diagonal: 89°
Zoom
  • Zoom digital definido pelo usuário
Iluminação mínima
  • IV desligado: 0.01 lux
  • IV ligado: 0 lux
  • Distância de iluminação com IV: 30 metros
  • IV inteligente
Vídeo
  • D-WDR: escala 0-100
  • Velocidade do obturador: 1/3 - 1/10,000
  • H.264: 1280 x 960 até 30 fps
  • MJPEG: 704 x 480 até 30 fps
Normas de hardware
  • IEEE 802.1X
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af
Interface do dispositivo
  • Porta PoE de 10/100 Mbps
  • Porta da potência (para instalações não PoE, adaptador de potência vendido separadamente (12VDC1A))
  • Ponto de aterramento
  • Base de montagem articulada integrada
  • Botão Reset
Compartimento
  • Classificação climática: IP66
Protocolo de Rede
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3)
  • NFS, SMB/CIFS
  • HTTP, HTTPS
  • PPPoE
  • UPnP, Bonjour, RTSP, RTP, RTCP, SSL
Temperatura de funcionamento
  • -30 - 60 C (-22 - 140 F)
Umidade de funcionamento
  • Máx. 95% sem condensação
Certificações
  • CE
  • FCC
  • UL 60950
Dimensões
  • 60 x 60 x 152 mm (2,4 x 2,4 x 6,2 in.)
Peso
  • 375 g (13.2 oz.)
Potência
  • Entrada: PoE (802.3af)
  • Consumo: 7 Watts máx.
Fonte de alimentação opcional (Vendido separadamente)
  • Saída: 12 V DC 1 A
  • Cilindro do conector de 5,5 mm
  • Adaptador de potência da TRENDnet, modelo 12VDC1A, vendido separadamente
Interface de gerenciamento
  • Assistência multilíngue: Inglês, Francês, Alemão, Russo e Espanhol
  • Filtro do endereço de IP
  • Prioridade do tráfego QoS
  • Hora, data e sobreposição de texto
  • Definições da imagem: brilho, contraste, saturação, nitidez, IV Inteligente, tempo de exposição (1/3 – 1/100,000), norma de vídeo, troca dia/noite, sensibilidade, tempo entre trocas, refletor, D-WDR, balanço de brancos, redução do ruído digital
  • O D-WDR melhora a qualidade de vídeo em luz do dia de alto contraste
  • A Redução de Ruído Digital em 3D melhora a qualidade da visão noturna
  • Gravação agendada: detecção contínua e de movimento
  • Armazenamento de vídeo: em computador, NAS, compartilha SMB/CIFS ou através de software
  • Campo de detecção de movimento: defina as áreas personalizadas de detecção de movimento, sensibilidade ao movimento e análise dinâmica do movimento
  • Máscaras de privacidade: defina as áreas de máscara de privacidade personalizadas
  • Detecção de adulteração de vídeo: notificação por e-mail se o campo de visualização escurecer
  • Interface de reprodução de vídeo: reproduz vídeos gravados em armazenamento remoto
  • Browser de reprodução de vídeo: funcionalidade de reprodução de vídeo avançada com cronologia visual que exibe movimentos detectados e gravações agendadas
  • Mensagens de alerta: armazenamento cheio, erro de armazenamento e login ilegal
  • Snapshot: snapshot em tempo real, detecção de movimento com agenda, detecção de violação de vídeo com agenda
  • Serviços DNS dinâmicos suportados: Dyn.com e NO-IP.com
  • Configurações de Gerenciamento: máximo 32 contas de usuário
  • Suporta gerenciamento remoto
  • Compatibilidade: Internet Explorer® 9.0 ou superior
Garantia
  • TV-NVR104: Limitada de 2 anos
  • TV-IP320PI: Limitada de 3 anos

CONTEúDO DA EMBALAGEM

  • Gravador de vídeo em rede TV-NVR104 com 1 TB HDD pré-instalado
  • 2 x câmeras externas TV-IP320PI 720p
  • Guia de Instalação Rápida
  • CD-ROM (Manual do Usuário)
  • 2 x cabos de rede (30 m/100 ft.)
  • 1 x cabo de rede (1,8 m/6 ft.)
  • 1 x cabo HDMI (1,8 m/6 ft.)
  • Adaptador de potência (48 V DC, 1 A)

  • *Os recursos se aplicam apenas às câmeras integradas. Consulte a lista de câmeras compatíveis em http://www.trendnet.com/products/nvr-solutions para obter mais detalhes
    **6,5 horas de vídeo contínuo por câmera com gravação de quatro câmeras de 1280 x 960 a 30 fps e definido como médio VBR
