Switch Ferroviário Industrial 5 portas EN50155 M12 Gigabit PoE+

TI-XPG50 (Version V1)

  • 4 x Portas M12 (código-X) Gigabit PoE+
  • 1 x Porta Gigabit M12 (código-X)
  • 1 x Porta de alimentação M12 (código-A)
  • Orçamento de energia PoE: 120W@56V DC
  • Em conformidade com EN50155 para aplicações de material rolante e ferroviárias
  • Caixa metálica com classificação IP67 para ambientes externos
  • 10Gbps de capacidade de comutação
  • Faixa de temperatura de operação de -40° à 75°C (-40° à 167°F)
  • Inclui kits de montagem em parede e em trilho DIN
  • Cabos M12 vendidos separadamente (modelos: TI-CD02, TI-CD05, TI-CP02)
  • Fonte de alimentação vendida separadamente (modelos: TI-S15052)
  • Compatível com NDAA/TAA (somente EUA e Canadá)
NDAA/TAA Compliant

O Switch Ferroviário Industrial 5 portas EN50155 M12 Gigabit PoE+ da TRENDnet, modelo TI-XPG50, possui quatro portas M12 gigabit PoE+ e uma porta M12 gigabit com um orçamento total de PoE de até 120W. Esse switch Ethernet M12 é equipado com um gabinete metálico com classificação IP67 para ambientes externos, projetado para suportar um alto grau de vibração e choque, enquanto opera em uma ampla faixa de temperatura de -40° a 75° C (-40° a 167° F) para aplicações industriais EN50155. O switch Ethernet M12 foi projetado e testado para aplicações em ônibus em movimento, trens, outros transportes e telecomunicações.

Imagem do switch TI-XPG50 que suporta interfaces compatíveis com EN50155 para trens em movimento e outras aplicações de material circulante.

Em conformidade com EN50155

Esse switch Ethernet M12 suporta uma faixa de tensão de entrada de 48 - 56 V DC, com interfaces M12 para aplicações em ônibus, trens e outros elementos rodantes.

Imagem do TI-XPG50 com classificação IP67 projetado para suportar vibração e choque, com uma ampla faixa de temperatura de operação de -40° a 75° C (-40° a 167° F).

Desenho industrial

Equipado com um gabinete metálico com classificação IP67, o switch M12 foi projetado para resistir a vibrações e choques, com uma ampla faixa de temperatura operacional de -40° a 75° C (-40° a 167° F).

Imagem do TI-XPG50 com quatro portas M12 gigabit PoE+ fornecendo até 30W de potência PoE+ por porta, com um orçamento total de energia de 120W@56V DC.

Power over Ethernet (PoE+)

Quatro portas M12 gigabit PoE+ fornecem até 30W de energia PoE+ por porta, com um orçamento total de energia de 120W@56V DC.

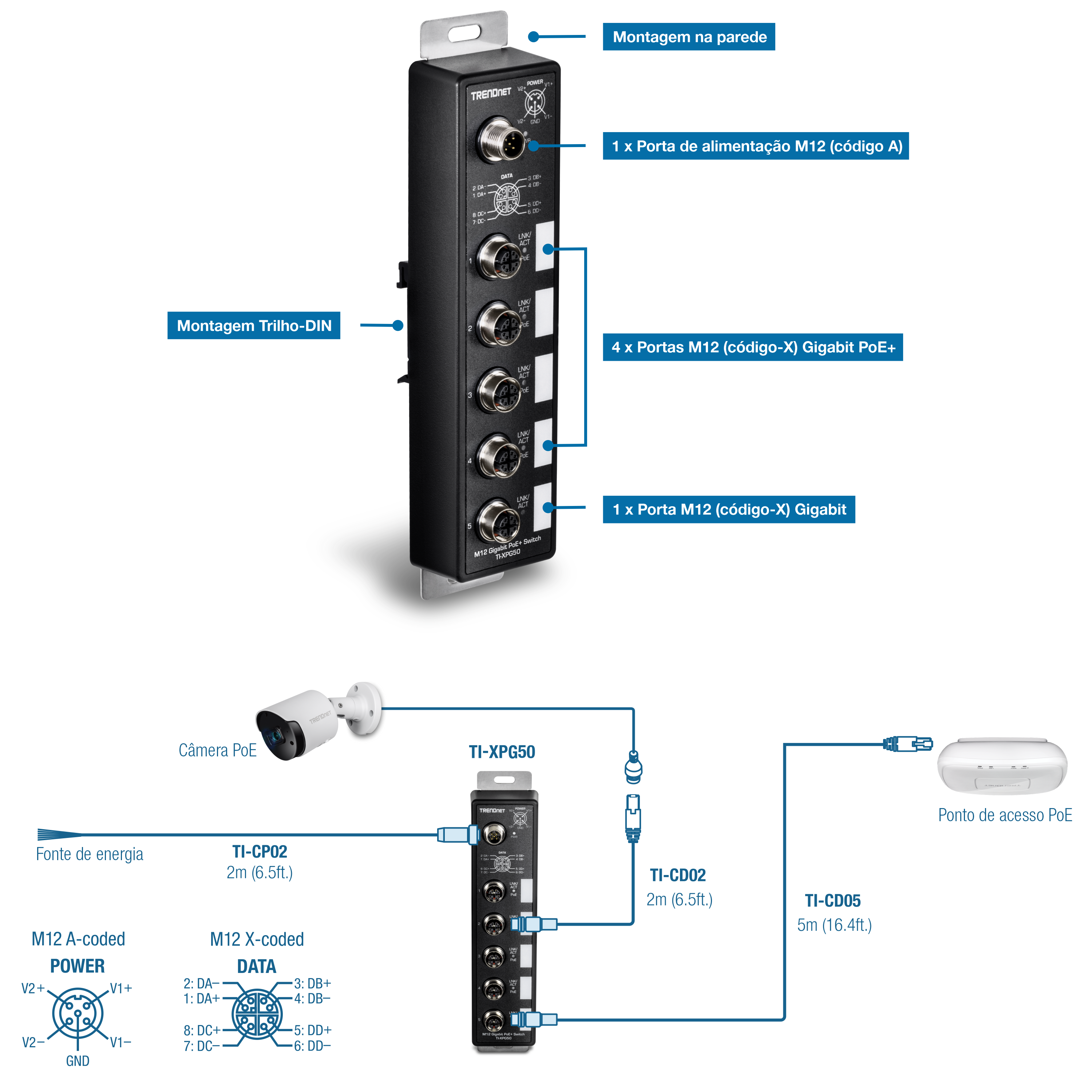

O diagrama ilustra um switch industrial TRENDnet modelo TI-XPG50, com várias opções de montagem, incluindo montagem em parede e montagem em trilho DIN. O switch tem uma porta de alimentação M12 codificada em A, quatro portas Gigabit PoE+ codificadas em X M12 e uma porta Gigabit codificada em X M12. A configuração inclui uma câmera PoE conectada ao switch por meio de um cabo TI-CP02, que tem 2 metros ou 6,5 pés de comprimento. Além disso, o switch é conectado a um ponto de acesso PoE usando um cabo TI-CD02, também de 2 metros ou 6,5 pés de comprimento, e um cabo TI-CD05, que tem 5 metros ou 16,4 pés de comprimento. O diagrama fornece configurações de pinos para a porta de alimentação codificada em A M12 e a porta de dados codificada em X M12. A porta de alimentação codificada em A M12 possui pinos rotulados como V2+, V2-, V1+, V1- e GND. A porta de dados codificada em X M12 tem pinos rotulados como 2: DA+, 1: DA-, 8: DC+, 7: DC-, 3: DB+, 4: DB-, 5: DD+ e 6: DD-.

Power over Ethernet (PoE+)

Quatro portas M12 gigabit PoE+ neste switch M12 PoE fornecem até 30W de potência PoE+ por porta, com um orçamento total de potência de 120W@56V DC

Capacidade de comutação

10Gbps de capacidade de comutação

Quadro Jumbo

Envia pacotes maiores, ou Jumbo Frames (até 9 KB), para um maior desempenho

Em conformidade com EN50155

Esse switch Ethernet industrial EN50155 é certificado para trilhos (EN 50155 / EN 50121-3) e (EN 50155 / EN 50121-4)

Resistente a Choque e Vibração

Classificado para um alto grau de choque (EN 60068-2-27), queda livre (EN 60068-2-32) e vibração (EN 60068-2-6)

Montagem Parede

Suportes de montagem em parede incluídos para o switch Ethernet M12 industrial

Classificação IP67

Gabinete metálico com classificação IP67 para ambientes externos

Ampla faixa de temperatura

Uma ampla faixa de temperatura operacional de -40° - 75° C (-40° - 167° F) permite instalações em ambientes extremamente quentes ou frios

Alimentação

Suporta uma faixa de tensão de entrada de 48 - 56 V DC com interfaces M12 para aplicações em ônibus em movimento, trens e outros elementos rodantes

Ponto de aterramento

O ponto de aterramento protege o switch Ethernet M12 contra surtos elétricos externos

Padrão
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface do dispositivo
  • 4 x Portas M12 (código-X) Gigabit PoE+
  • 1 x Porta M12 (código-X) Gigabit
  • 1 x Porta de alimentação M12 (código A)
  • Indicadores LED
  • Montagem na parede
  • Montagem Trilho-DIN
  • Ponto de aterramento
Transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full-duplex)
  • Gigabit: 2000 Mbps (full-duplex)
Desempenho
  • Buffer de Dados RAM: 128KB
  • Switching Fabric: 10 Gbps
  • Tabela de endereços MAC: 2K entradas
  • Jumbo Frame: 9 KB
  • Taxa de encaminhamento: 7,44 Mpps (tamanho do pacote de 64 bytes)
Características Especiais
  • Componentes robustos projetados para temperaturas extremas
  • Auto Negociação
  • Arquitetura Auto Store and Forward
  • Aprendizagem automática de endereços e aging de endereço
  • Proteção contra descarga eletrostática (ESD) de 6 KV
Alimentação DC
  • Entrada: 48 - 56V DC
  • Consumo máximo: 5W (sem PoE)
  • Fonte de alimentação opcional: TI-S15052 (com protetor contra surtos)
Orçamento PoE
  • 120W @ 56V DC
MTBF
  • 546.613 horas
Estrutura
  • Caixa Metálica IP67
  • Montaje en pared
  • Ponto de aterramento
  • Proteção contra descarga eletrostática (ESD) de 6 KV
Temperatura de Operação
  • -40° – 75° C (-40° – 167° F)
Umidade de operação
  • Máximo 95% sem condensação
Dimensão
  • 220 x 50 x 28mm (8,7 x 2 x 1,1 pol.)
Peso
  • 368 gramas (13 oz)
Certificações
  • CE
  • FCC
  • IEC EN 60950-1
  • Choque EN 60068-2-27
  • Queda Livre EN 60068-2-32
  • Vibração EN 60068-2-6
  • RailRoad EN 50155 / EN 50121-3
  • RailRoad EN 50155 / EN 50121-4
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM
  • TI-XPG50
  • Guia de Instalação Rápida
  • Montagem em parede e kit de trilho DIN

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
