Splitter Gigabit PoE

TPE-104GS (Version v2.0R)

  • Alimente um dispositivo não-PoE até 100 metros (328 pés) de distância
  • Divide um sinal Gigabit PoE em fontes de energia e dados Gigabit separados
  • A saída de tensão ajustável suporta dispositivos de 5V, 9V ou 12V
  • Use este dispositivo compacto com switches PoE ou injetores
  • Economiza em custos de instalação e equipamentos
  • Velocidades Gigabit full duplex
  • IEEE 802.3af PoE compatível
  • Compatível com NDAA
NDAA Compliant

O Splitter Gigabit PoE da TRENDnet, modelo TPE-104GS, conecta um dispositivo não-PoE em uma localização remota usando uma conexão de rede PoE. O TPE-104GS divide uma conexão Gigabit PoE em energia e dados Gigabit. Um dip-switch ajusta a potência de saída para 5V, 9V ou 12V para atender os requisitos de energia do dispositivo não-PoE. A combinação de jumper cable 2.0 e 2.5mm garante maior compatibilidade do dispositivo.

Um diagrama mostrando um switch PoE à esquerda com uma linha indo para a porta de dados/energia de um divisor Gigabit PoE. Do outro lado do divisor, uma linha da porta de saída de energia CC vai para uma câmera e outra linha da porta de saída de dados Gigabit também vai para a câmera. Essa configuração demonstra como a energia e os dados são fornecidos do switch para o divisor, que então separa a energia e os dados para operar a câmera.

Alimentação PoE

Não é necessário adaptador de energia; o TPE-104GS usa uma conexão de rede PoE e divide energia e dados em conexões separadas para alimentar um dispositivo não-PoE com energia até 100m (328 pés).

Um diagrama de um divisor PoE Gigabit industrial, destacando a saída de tensão ajustável por meio de uma chave DIP. O interruptor é mostrado em uma visualização ampliada, com um dedo apontando para ele.

Saída de Voltagem Ajustável

O dip-switch ajusta a saída de tensão para 5V, 9V ou 12V para combinar os requisitos de energia do dispositivo não-PoE.

Uma ilustração de um injetor com uma seta apontando para uma parede, indicando que ele pode ser instalado em uma parede.

Montagem em parede

O design para montagem em parede acomoda a maioria dos cenários de instalação.

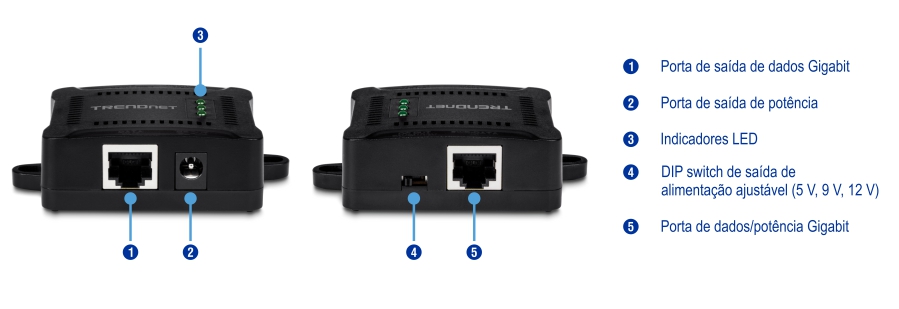

A ilustração mostra várias exibições de um divisor PoE Gigabit. A vista inferior esquerda destaca a porta de saída de dados Gigabit, a porta de saída de energia CC e os indicadores LED. A vista superior direita rotula a chave DIP de potência de saída ajustável (5V, 9V, 12V) e a porta de dados/alimentação Gigabit de entrada.

Gigabit Ethernet

1 porta de entrada gigabit PoE, 1 porta de saída gigabit

Alimentação PoE

Não é necessário adaptador de energia; o TPE-104GS usa uma conexão de rede PoE e divide energia e dados em conexões separadas para alimentar um dispositivo não-PoE com energia até 100m (328 pés).

Saída de Voltagem Ajustável

O dip-switch ajusta a saída de tensão para 5V, 9V ou 12V para combinar os requisitos de energia do dispositivo não-PoE

Jumper Cable

A combinação de jumper cable 2.0 e 2.5mm garante maior compatibilidade do dispositivo.

Montagem em parede

O design para montagem em parede acomoda a maioria dos cenários de instalação

Indicadores LED

LEDs Indicadores exibem tensão de saída DC

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
Interfaz del dispositivo
  • 1 x porta de dados/potência Gigabit
  • 1 x porta de saída de dados Gigabit
  • 1 x porta de saída de potência
  • Indicadores LED
  • DIP switch de saída de alimentação ajustável (5 V, 9 V, 12 V)
Taxa de Transferência de Dados
  • Ethernet: 10Mbps (half duplex), 20Mbps (full-duplex)
  • Fast Ethernet: 100Mbps (half duplex), 200Mbps (full-duplex)
  • Gigabit: 2000Mbps (full-duplex)
Cabo de ligação direta
  • 2,5 a 2,0/2,5 mm
Potência
  • Saída: 5 V (2 A), 9 V (2 A), 12 V (1,5 A)
  • Consumo: 0,5 Watts (máx.)
Temperatura de operação
  • 0° – 40° C (32° – 104° F)
Umidade de operação
  • Max. 90% sem condensação
Dimensiones
  • 84 x 63 x 22mm (3,3 x 2,5 x 0,87 pol.)
Peso
  • 64g (2.3 oz.)
Certificações
  • CE
  • FCC
Garantia
  • 3 anos

CONTEúDO DA EMBALAGEM

  • TPE-104GS
  • Guía de instalación rápida
  • Cabos de ligação direta (de 2,5 a 2,0/2,5 mm)

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
