Switch PoE+ AV Gigabit Ethernet de 16 portas e 220 Watts

TPE-3016L (Version v1.0R)

  • 16 portas gigabit PoE+
  • Disponibilidade de potência de 220 Watts
  • Capacidade de comutação de 32 Gbps
  • Suportes para montagem de rack incluídos
  • Painel traseiro para fácil integração de rede com seu rack de áudio e vídeo
  • Conveniente mostrador de LED de sete segmentos, 4 dígitos no painel frontal
DISCONTINUED PRODUCT
The TPE-3016L (Version v1.0R) has been discontinued. It has been replaced by the TPE-TG160g (Version v2.0R). For a list of discontinued products, click here.

Switch PoE+ Gigabit Ethernet de 16 portas e 220 Watts da TRENDnet, modelo TPE-3016L, oferece 16 portas Gigabit PoE+ com uma disponibilidade de potência total de 220 Watts. Exibição da potência total, potência disponível e potência por porta com um conveniente mostrador de LED de sete segmentos, 4 dígitos no painel frontal. As portas Ethernet do painel traseiro e os LEDs do painel dianteiro integram-se facilmente com sua solução de rack de áudio e vídeo (AV) existente.

Um dispositivo de rede com várias portas Ethernet é conectado a duas câmeras de segurança por meio de cabos Ethernet, indicando a funcionalidade Power over Ethernet (PoE). O dispositivo e as câmeras apresentam ícones com símbolos de raios, reforçando a capacidade PoE.

Flexibilidade da câmera PoE

O switch reconhece câmeras não PoE, PoE (15,4 watts) e PoE+ (30 watts) (ou outros dispositivos PoE) e fornece a energia necessária automaticamente.

Um dispositivo de rede é representado com várias portas, incluindo oito portas Ethernet e duas portas adicionais no lado direito. Abaixo do dispositivo, duas câmeras de segurança e um ponto de acesso sem fio são mostrados conectados ao dispositivo de rede, com uma etiqueta indicando 220 Watt. As câmeras são conectadas às portas Ethernet, sugerindo uma configuração Power over Ethernet (PoE).

Energia PoE

Uma disponibilidade de potência PoE de 220 watts abastece até dezesseis dispositivos do tipo Energia sobre Ethernet com energia PoE.

Um diagrama de configuração de rede com tubos cilíndricos representando a transferência de dados em alta velocidade. Os ícones dentro dos tubos mostram diferentes tipos de dados, como notas musicais, documentos e arquivos de vídeo. O texto no centro indica velocidades de gigabit e quadros jumbo de até 10 KB, com setas mostrando a direção do fluxo de dados.

Redes Gigabit

Todas as portas Gigabit produzem uma capacidade de comutação de 32 Gbps e suportam Jumbo Frames de até 10 KB.

Switches AV: Exemplos de Aplicações

Aplicação 1: Restaurantes e Bares

Na maioria dos ambientes de negócios, os switches AV TRENDnet servirão a um propósito duplo. Os switches permitem que os proprietários dos negócios gerenciem simultaneamente equipamento AV, câmeras de vigilância IP e pontos de acesso sem fio.


Aplicação 2: Lares com Multi-Room AV

Switches TRENDnet Série AV facilmente expande a rede com fio existente de uma casa para dispositivos que precisam de alta largura de banda, especialmente aos dispositivos dedicados à compartilhamento multimídia e de segurança em casa.


Aplicação 3: Solução NVR e Switches AV

Com ambos os dispositivos com as portas na parte traseira, Switches TRENDnet Série AV são ideais para uso com TRENDnet NVRs. Os switches AV estão equipados para fornecer toda a energia necessária para suportar várias câmeras de vigilância TRENDnet simultaneamente.

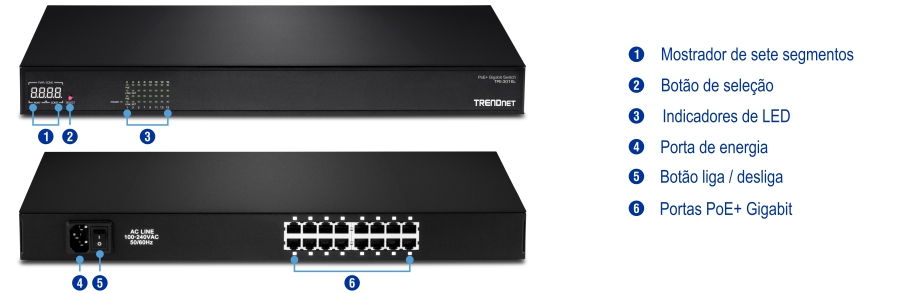

Um switch de rede com componentes rotulados inclui um display de sete segmentos, um botão de seleção e indicadores LED na frente. A vista traseira possui uma porta de alimentação, um interruptor liga/desliga e várias portas Gigabit PoE+, com etiquetas que fornecem identificação clara de cada peça para facilitar a referência.

Projeto do hardware

As portas Ethernet do painel traseiro e os LEDs do painel dianteiro integram-se facilmente com sua solução de rack de áudio e vídeo (AV) existente.

Mostrador de LED de 7 segmentos

Exibição da potência total, potência disponível e potência por porta

Disponibilidade de potência

Até 220 Watts PoE+

Montável em rack

Projeto padrão de 19" 1U (suportes incluídos)

Sem ventilador

O design sem ventilador reduz o consumo de energia e o ruído de funcionamento

Padrão
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
Interface do dispositivo
  • 16 x portas gigabit Ethernet
  • Indicadores LED
  • LED de sete segmentos 4 dígitos
Taxa de transferência de dados
  • Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex)
  • Fast Ethernet: 100 Mbps (half-duplex), 200 Mbps (full-duplex)
  • Gigabit Ethernet: 2000 Mbps (full-duplex)
Desempenho
  • Transmissão storm control
  • Buffer de RAM de dados: 400 KB
  • Malha de comutação: 32 Gbps
  • Tabela de endereços MAC: 4 K entradas
  • Taxa de encaminhamento: 23,8 Mpps (tamanho do pacote de 64 bytes)
Alimentação
  • Entrada: 100 – 240 VCA, 50/60 Hz
  • Consumo: 7 Watts (Máx. sem DE)
PoE
  • PoE budget geral: 220 Watts
  • PoE budget por porta: 30 Watts
  • Pin 1,2 para energia + e pinos 3,6 para energia- (modo A)
  • Proteção Sobrecorrente
  • Proteção contra corto circuito
Temperatura de operação
  • 0 – 40 °C (32 – 104 °F)
Umidade de operação
  • Máx. 90% sem condensação
Dimensões
  • 440 x 280 x 44 mm (17,3 x 11 x 1,7 polegadas)
Peso
  • 3,5 kg (7,7 libras)
Certificações
  • CE
  • FCC
  • UL
Garantia
  • Limitada de 3 anos

CONTEúDO DA EMBALAGEM

  • TPE-3016L
  • Guia de Instalação Rápida
  • Kit Rack Mount
  • Cabo de alimentação

Todas as referências à velocidade são apenas para fins comparativos. As especificações, tamanho e formato do produto estão sujeitos a alterações sem aviso prévio, e a aparência real do produto pode ser diferente da descrita aqui.
