10-Port Industrieller Gigabit PoE+ DIN-Rail Switch

TI-PG102 (Version v1.2R)

  • 8 x Gigabit PoE+ Ports
  • Zwei 1000Base TX/SX RJ-45/SFP Shared Ports
  • 240 W PoE-Gesamtleistung
  • 20 Gbps Schaltkapazität
  • Gehärteter Metall-Switch mit Schutzklasse IP-30
  • Mit DIN-Rail und Wandhalterung
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • Dual redundante Stromversorgungen mit Überlastschutz
  • Alarm bei Stromausfall
  • Netzteil separat erhältlich (modelle: TI-S24052, TI-S24048, 48VDC3000)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der 10-Port gehärtete industrielle Gigabit PoE+ DIN-Rail Switch von TRENDnet, Modell TI-PG102, verfügt über acht dedizierte PoE+ Gigabit-Ports mit einer Gesamtleistung in Höhe von 240 W sowie zwei Gigabit RJ-45 / SFP Shared Ports. Benutzer können acht PoE+ Geräte an den Switch anschließen, und das Gerät bietet noch zwei weitere Gigabit-Ports für zusätzliche Netzwerkverbindungen.Der Switch verfügt über ein Metallgehäuse mit Schutzklasse IP30 und wurde entwickelt, um starken Vibrationen und Schlägen standzuhalten bei Betrieb in einem großen Temperaturbereich von -40° bis 75°C (-40° bis 167°F) für industrielle Umgebungen.

TI-PG102 mit drei Geräten (zwei Kameras und Zugangspunkte) verbunden mit einem 240-Watt-PoE+-Leistungsbudget.

PoE-Leistung

240 W PoE+ Gesamtleistung versorgt bis zu acht Power over Ethernet Geräte mit PoE+ Strom.

TI-PG102, der an zwei externe Stromquellen (v1 und v2) mit Alarmausgang angeschlossen ist.

Fehlertoleranz

Dual redundante Stromversorgung mit Output-Alarm-Relais.

Vier Symbole, die jeweils verschiedene Funktionen oder Schutzmaßnahmen darstellen. Gerät mit Vibrationslinien: zeigt Vibrations- oder Stoßfestigkeit an. Thermometer: Bezeichnet Temperaturbeständigkeit. Blitz: Stellt elektrischen Widerstand oder Schutz vor Stromüberspannungen dar. Text „IP30“: Gibt eine spezifische Schutzart (IP) gegen Staub und Wasser an.

Industrielles Hardware-Design

Stabiles Gehäuse mit Schutzklasse IP30 wurde entwickelt, um starken Vibrationen und Schlägen standzuhalten bei Betrieb in einem großen Temperaturbereich von -40° bis 75°C (-40° bis 167°F) für industrielle Umgebungen.

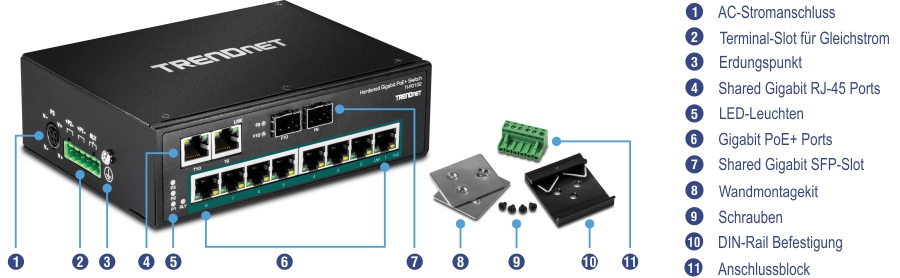

Das TrendNet-Gerät zeigt mehrere Ports und Komponenten auf der Vorderseite an. Der AC-Stromanschluss befindet sich auf der linken Seite, gefolgt von einem Anschlusssteckplatz für Gleichstrom, einem Erdungspunkt, gemeinsam genutzten Gigabit-RJ-45-Ports, LED-Anzeigen und Gigabit PoE+-Ports. Auf der rechten Seite sind gemeinsam genutzte Gigabit-SFP-Slots zu sehen. Neben dem Gerät befindet sich weiteres Zubehör, darunter ein Wandmontagesatz, Schrauben, eine DIN-Schienenhalterung und ein Klemmenblock.

Volle PoE+ Gesamtleistung

Liefert bis zu 30 W PoE / PoE+ Strom je Port mit einer PoE-Gesamtleistung in Höhe von 240 W

Netzwerkports

8 Gigabit PoE+ Ports sowie 2 Gigabit RJ-45 / SFP Shared Ports

DIN-Rail und Wandhalterung

IP30 Metallgehäuse mit Hardware für DIN-Rail oder Wandmontage

Schaltkapazität

20 Gbps Schaltkapazität

Redundante Stromversorgung

Dual redundante Stromversorgungen mit Überlastschutz (Netzteil separat erhältlich, Modelle: TI-S24052, TI-S24048, / 48VDC3000)

Alarmrelais

Alarmrelais wird ausgelöst durch Ausfall der primären und / oder redundanten Stromversorgung

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 10 KB) für bessere Leistung

Extreme Temperaturen

Industrieller Switch ausgelegt für Betriebstemperaturbereich von -40 – 75°C (-40 – 167°F)

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 8 x Gigabit PoE+ Ports
  • 2 1000Base-TX RJ-45 Ports
  • 2 x Shared 1000Base-SX SFP Slots
  • 6-Pol abnehmbare Klemmleiste
  • LED-Leuchten
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
  • Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex)
  • Gigabit: 2000 Mbps (Vollduplex)
Leistung
  • RAM Datenpuffer: 256 KB
  • Switching Fabric: 20 Gbps
  • MAC Adresstabelle: 16 K Einträge
  • Weiterleitungsrate: 14,8 Mpps (64-byte Paketgröße)
  • Gehärtete Komponenten für Einsatz in extremen Temperaturen
  • Dual redundante Stromversorgung
  • Auto-Negotiation
  • Auto Store und Forward Architektur
  • Automatisches Address Learning und Aging
  • 6 KV ESD-Schutz
Leistung
  • Eingang: 48 - 56 V DC
  • Kompatibles Netzteil: TI-S24052, TI-S24048, (separat erhältlich)
  • Verbrauch: 5,67 W max.
PoE
  • Bis zu 30 W je Port
  • PoE-Leistung: 240 Watt
Klemmleiste
  • Redundante Stromversorgungen, Alarmrelais, 6 Pole
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24 / 14-22
  • Litze (AWG): 12-24 / 14-22
  • Drehmoment: 5 Pfund – Zoll / 0,5 Nm / 0,56 Nm
  • Abisolierlänge: 7-8 mm
Alarmrelaiskontakt
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1 A, 24 V DC
  • Arbeitsstromprinzip, wenn zwei Stromquellen angeschlossen sind
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
  • 510,400 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
  • 6 KV ESD-Schutz
Betriebstemperatur
  • - 40 bis 75 °C (-40 bis 167 °F)
Betriebsfeuchtigkeit
  • Max. 95 % nicht-kondensierend
Maße
  • 155 x 120 x 48 mm (6,1 x 4,7 x 1,9 Zoll)
Weight
  • 445 g (1 Pfund)
Certifications
  • CE
  • FCC
  • Stoß (IEC 60068-2-27)
  • Freifall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 jahre

PACKUNGSINHALT
  • TI-PG102
  • Schnellinstallationsanleitung
  • Entfernbare Klemmleiste
  • DIN-Rail und Wandbefestigungshardware

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
