6-Port gehärteter industrieller Gigabit PoE++ DIN-Rail-Switch

TI-UPG62 (Version v2.1R)

  • Vier Gigabit PoE++ Ports
  • 1x Gigabit-Share-Port
  • 2 x Gigabit SFP Slots
  • 240W Gesamtleistung
  • 12Gbps Schaltkapazität
  • Gehärteter Metallschalter nach Schutzart IP30
  • Inklusive DIN-Schiene und Wandhalterung
  • Großer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F)
  • Duale Stromeingänge für Redundanz
  • Alarm bei Stromausfall
  • Netzteil separat erhältlich (TI-S24052, TI-S24048)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

TRENDnet, Modell TI-UPG62, ist ein zuverlässiger IP30 unverwalteter DIN-Rail PoE++ Switch mit einem robusten Gehäuse für extreme industrielle Umgebungen. Er bietet 4 Gigabit PoE++ Ports, eine PoE-Gesamtleistung in Höhe von 240W, zwei dedizierte SFP-Steckplätze und eine Schaltkapazität von 12 Gbps. Dieser gehärtete Industrieswitch verfügt über mehrere redundante Stromeingänge und ein Netzausfallalarmrelais.

Strichzeichnung des TI-UPG62, ein gehärteter industrieller Gigabit PoE++ DIN-Schienen-Switch mit 6 Ports, der mit zwei Kameras und einem Zugangspunkt verbunden ist und ein PoE-Leistungsbudget von 240 Watt verwendet, das bis zu vier Power over Ethernet-Geräte mit PoE (15,4W), PoE+ (30W) oder PoE++ (90W) versorgt.

PoE++

Mit einer PoE-Gesamtleistung in Höhe von 240 Watt versorgt er bis zu vier Power over Ethernet-Geräte mit PoE (15,4 W), PoE+ (30 W) oder PoE++ (90 W) Leistung.

Strichzeichnung des TI-UPG62, ein gehärteter industrieller Gigabit PoE++ DIN-Schienen-Switch mit 6 Ports, der mehrere redundante Stromeingänge von zwei externen Stromquellen und ein Ausgangsalarmrelais im Falle eines Stromeingangsfehlers darstellt.

Fehlertoleranz

Verfügt über mehrere redundante Stromeingänge (Primär- und RPS) von externen Stromquellen und ein Ausgangsalarmrelais für den Fall eines Stromausfalls.

Strichzeichnung des TI-UPG62, ein gehärteter industrieller Gigabit PoE++ DIN-Schienen-Switch mit 6 Ports, der eine IP30-Bewertung aufweist, mit Symbolen, die eine hohe Widerstandsfähigkeit gegen Vibrationen und Stöße, Schutz vor ESD/EMI/Überspannungen und einen weiten Betriebstemperaturbereich darstellen.

Industriell gehärtetes Design

Ausgestattet mit einem robusten IP30-Gehäuse, hoher Vibrations- und Stoßfestigkeit, Schutz gegen ESD/EMI/Spritzen und einem weiten Betriebstemperaturbereich (- 40 - 75 °C (- 40 - 167 °F)).

Die Abbildung zeigt einen technischen Aufbau innerhalb eines Gebäudelayouts. In der Mitte ist eine Nahaufnahme eines Geräts mit der Bezeichnung TI-UPG62 zu sehen, das über gestrichelte Linien mit vier identischen kleineren Geräten verbunden ist, die an verschiedenen Stellen im Gebäude platziert sind. Die Aufteilung umfasst Räume und Bereiche, wie z. B. einen großen Raum mit Sitzreihen, einen Kontrollraum und weitere Bereiche mit Maschinen und Geräten. Die detaillierten Anschlüsse deuten auf ein vernetztes System hin, möglicherweise zur Überwachung oder Steuerung verschiedener Gebäudeteile. Die zentrale Rolle des TI-UPG62-Bausteins in diesem vernetzten Aufbau wird hervorgehoben.

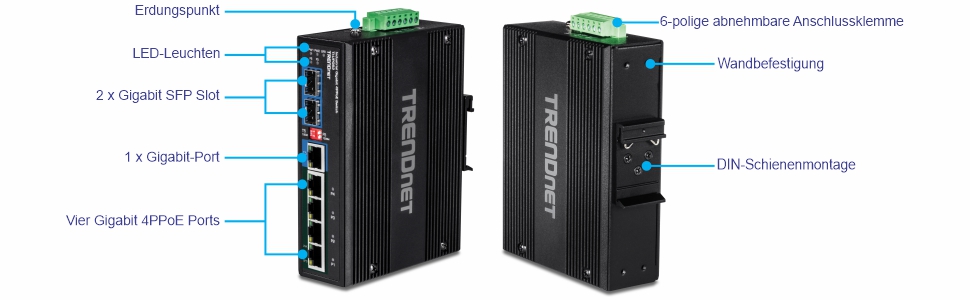

Mehrere Ansichten eines gehärteten industriellen Gigabit-PoE++-DIN-Schienen-Switches mit 6 Ports zeigen verschiedene Ports und Montageoptionen. In der linken Ansicht sind die Komponenten von oben nach unten beschriftet: Erdungspunkt, LED-Anzeigen, zwei Gigabit-SFP-Steckplätze, ein gemeinsam genutzter Gigabit-Port und vier Gigabit-4PPoE-Ports. Die rechte Ansicht verfügt über einen abnehmbaren 6-poligen Klemmenblock an der Oberseite, eine Wandhalterung in der Mitte und eine DIN-Schienenhalterung an der Unterseite, die für Netzwerkkonnektivität und Flexibilität ausgelegt ist.

PoE Gesamtleistung

Mit einer PoE-Gesamtleistung in Höhe von 240 Watt versorgt er bis zu vier Power over Ethernet-Geräte mit PoE (15,4 W), PoE+ (30 W) oder PoE++ (90 W) Leistung.

Netzwerk-Ports

4 Gigabit PoE++ Ports und 2 dedizierte SFP-Steckplätze

DIN-Schienen-/Wandbefestigung

Metallgehäuse mit Schutzklasse IP30 mit Hardware zur DIN-Schienen- und Wandbefestigung

Schaltkapazität

12Gbps Schaltkapazität

Redundante Stromversorgung

Duale Stromeingänge für Redundanz mit Überlaststromschutz (Netzteile separat erhältlich, Modell TI-S24052, TI-S24048)

Alarmrelais

Alarmrelais wird ausgelöst durch Ausfall der primären und/oder redundanten Stromversorgung

Jumbo Frame

Verschicken größerer Pakete oder Jumbo Frames (bis zu 9 KB) für bessere Leistung

Rated for Extreme Environments

Stabiles IP30 Gehäuse hält hoher Stoß- und Vibrationsbelastung stand; geeignet zum Gebrauch in einem breiten Temperaturbereich (- 40 – 75 °C (- 40 - 167 °F)) unter rauen Bedingungen.

Erfüllung elektromagnetischer Vorschriften

Entspricht den Standards von FCC Teil 15, Teilabschnitt B Klasse A und CE EN 55022 Klasse A

Zertifizierungen

Geeignet für Informationstechnologieausrüstung (ITE) (EN55022/24) sowie industrielle, wissenschaftliche und medizinische Ausrüstung (ISM) (EN55011)

Stoß- und vibrationsfest

Schock- (IEC 60068-2-27), Freifall- (IEC 60068-2-32), und Vibrationszertifizierung (IEC 60068-2-6)

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • Vier Gigabit PoE++ Ports
  • 1 x Gigabit-Port
  • 2 x Gigabit SFP Slot
  • 6-polige abnehmbare Anschlussklemme
  • LED-Leuchten
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
  • Glasfaser: 2000Mbps (Vollduplex)
Leistung
  • Daten-RAM-Puffer: 128KB
  • Switching Fabric: 20Gbps
  • MAC-Adresstabelle: 1.000 Einträge
  • Jumbo Frames: 9 KB
  • Weiterleitungsrate: 8.9Mpps (64 Byte Paketgröße)
Sonderfunktionen
  • Gehärtete Komponenten, die für extreme Temperaturen ausgelegt sind
  • Mehrere Stromeingänge
  • Auto-Negotiation
  • Automatische Speicher- und Weiterleitungsarchitektur
  • Automatisches Lernen von Adressen und Alterung von Adressen
Gleichstromversorgung
  • Eingangsleistung: 52 – 56V DC
  • Kompatibles Netzteil: TI-S24052, TI-S24048 (separat erhältlich)
  • Consumo máximo: 6.2W (sin dispositivos alimentados)
PoE
  • PoE: hasta 15.4W por puerto
  • PoE+: hasta 30W por puerto
  • PoE++: hasta 90W por puerto
  • PoE-Gesamtleistung: 240 Watt
Klemmleiste
  • Redundante Stromeingänge, Alarmrelaiskontakt, 6-polig
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24/14-22
  • Feindraht (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7 – 8mm
DIP-Schalter
  • 1: APAGADO (puerto 5 SFP encendido, por defecto), ENCENDIDO (puerto 5 SFP apagado)
  • 2: APAGADO (SFP 1000M, por defecto), ENCENDIDO (SFP 100M)
Alarmrelais-Kontakt
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Modo cortocircuito cuando se conectan dos fuentes de alimentación
  • Modo circuito abierto cuando se conecta una sola fuente de alimentación
MTBF
  • 510,304 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
  • ESD-Schutz: Kontakt: 6kV / Luft: 8kV
  • 2 KV Überlastschutz
Betriebstemperatur
  • - 40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95 % nicht kondensierend
Maße
  • 143 x 105 x 36mm (5,6 x 4,1 x 1,4 Zoll)
Gewicht
  • 30g (1,05 Pfund)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-UPG62
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Schienen- und Wandbefestigungszubehör

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
