16-Port industrieller Gigabit L2 Managed DIN-Rail-Switch

TI-G160i-M (Version v1.0R)

  • 16 x Gigabit Ports
  • 32 Gbit/s Schaltkapazität
  • Gehärtetes Metallgehäuse mit Schutzklasse IP30
  • Mit Halterung für DIN-Rail Montage
  • Betriebstemperaturbereich von -10° – 75° C (14° – 167° F)
  • Unterstützt LACP, STP/RSTP, VLAN, und IGMP Snooping
  • IEEE 802.1p QoS mit Warteschlangenplanung
  • Bandbreitenkontrolle je Port
  • Redundante Stromversorgung mit Überlastschutz
  • Alarm bei Stromausfall
  • Netzteil separat erhältlich (Modell: TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S15052, TI-S24052)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-G160i-M (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Der industrielle 16-Port Gigabit L2 verwaltete DIN-Rail-Switch von TRENDnet, Modell TI-G160i-M, bietet erweiterte Verwaltungsfunktionen und eine Schaltkapazität von 32 Gbit/s. Benutzer können sechzehn Geräte an den Switch anschließen, um Hochgeschwindigkeits-Gigabit-Netzwerkverbindungen herzustellen. Der Switch ist mit einem Metallgehäuse der Schutzklasse IP30 ausgestattet, das ein hohes Maß an Vibrationen und Stößen aushält und in einem weiten Temperaturbereich von -10° bis 75° C (14° bis 167° F) für industrielle Umgebungen geeignet ist. Erweiterte Verkehrsmanagement-Kontrollen, Fehlerbehebung und SNMP-Überwachungsunterstützung machen dieses Gerät zu einer leistungsstarken Lösung für KMU-Netzwerke.

Grafik mit zwei Symbolen: Vibration und Schock.

Stoß- und vibrationsfest

Die industriellen Layer 2 Switche sind für Schock (EN 60068-2-2-27), Freifall (EN 60068-2-32) und Vibration (EN 60068-2-6) ausgelegt

Netzwerkdiagramm, das eine Cloud mit der Bezeichnung Netzwerk zeigt, die mit VLAN-, QoS-, RMON- und IGMP-Komponenten verbunden ist, die alle mit einem Switch verknüpft sind.

Flexible Integration

Zu den verwalteten Layer 2-Funktionen gehören VLAN, IGMP-Snooping, QoS, RMON, SNMP-Trap und Syslog zur Überwachung und flexiblen Netzwerkintegration

Grafik mit zwei Symbolen: Temperatur und Schutzart IP30.

Industrielles Design

Ausgestattet mit einem Metallgehäuse nach IP30, arbeitet der Industrial Layer 2 Managed Switch in einem breiten Temperaturbereich von -10° - 75° C (14° - 167° F).

Die Abbildung zeigt eine Lagerhalle mit einem vergrößerten TI-G160i-M in der Mitte. Es zeigt eine SPS im Lagerbereich, eine weitere SPS im Produktionsbereich und einen SCADA-Host im Serverraum, um die Konnektivität im gesamten Gebäude zu demonstrieren.

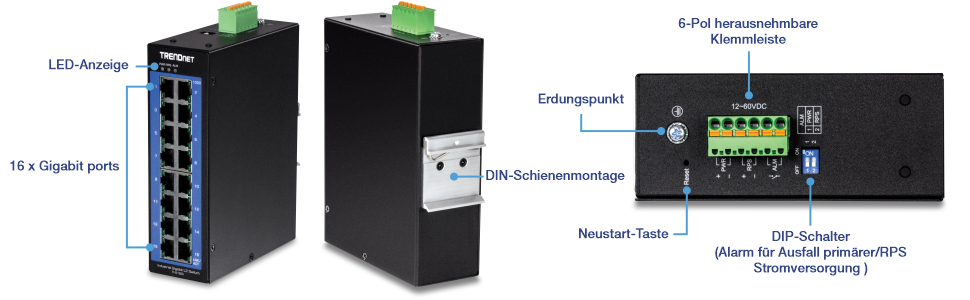

Die Abbildung zeigt mehrere Ansichten des TI-G160i-M. Auf der linken Seite ist eine schräge Ansicht von vorne mit LED-Anzeigen und 16 Gigabit-Ports beschriftet. Das zweite Bild zeigt eine nach hinten gewinkelte Ansicht, die mit einer DIN-Schienenhalterung beschriftet ist. Die dritte Ansicht, eine Draufsicht, ist mit einem abnehmbaren 6-poligen Klemmenblock, einem Erdungspunkt, einer Reset-Taste und einem DIP-Schalter (Alarm für Primär-/RPS-Stromversorgung) beschriftet.

Netzwerkports

16 x Gigabit ports

Layer 2 Verwaltung

Eine breite Palette von Netzwerkkonfigurationen wird unterstützt durch: 802.3ad Link Aggregation, Private VLAN, 802.1Q VLAN, RTSP, Loopback Detection, 802.1p Class of Service (CoS), Port-Bandbreitenmanagement und QoS Queue Scheduling.

Zugriffskontrolle

Funktionen wie ACL, MAC/Portfilterung, 802.1X, und RADIUS sind kompatibel mit abgestuften Zugriffskontrollen

Überwachung

RMON, SNMP, SNMP Trap und Port Mirroring unterstützen Administrator-Überwachungslösungen.

DIN-Schienenmontage

Metallgehäuse mit Wetterschutzklasse IP30 enthält Halterung für DIN-Rail-Montage

Schaltkapazität

32 Gbit/s Schaltkapazität

Redundante Stromversorgung

Redundante Stromversorgungen mit Überlastschutz (Netzteil separat erhältlich, Modelle: TI-M6024)

Alarmrelais

Alarmrelais wird ausgelöst durch Ausfall der primären und/oder redundanten Stromversorgung

Jumbo Frame

Verschicken größerer Pakete oder Jumbo Frames (bis zu 10 KB) für bessere Leistung

Breiter Temperaturbereich

Der industrielle Switch ist für einen weiten Betriebstemperaturbereich von -10° - 75° C (14° - 167° F) ausgelegt.

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Geräteschnittstelle
  • 16 x Gigabit Ports
  • 6-Pol herausnehmbare Klemmleiste (primär/RPS Leistungsaufnahme & Alarmrelaisausgang)
  • DIP-Schalter (Alarm für Ausfall primärer/RPS Stromversorgung )
  • LED-Anzeige
  • Neustart-Taste
Data Transfer Rate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Leistung
  • Switch Fabric: 32 Gbit/s
  • RAM Datenpuffer: 512 KB
  • MAC Adressentabelle: 8 K Einträge
  • Jumbo Frames: 10 KB
  • Weiterleitungsmodus: Speichern und Weiterleiten
  • Weiterleitungsrate: 23.8Mpps (64-byte Paketgröße)
Verwaltung
  • HTTP webbasiertes GUI
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • SNMP Trap (bis zu 5 Empfänger)
  • RMON Gruppen 1/2/3/9
  • Backup und Wiederherstellung von Gerätekonfiguration, Firmware-Aktualisierung, Neustart und Zurücksetzen auf Auslieferungszustand
  • Mehrere Administrator- oder Read Only Benutzerkonten
  • Aktivierung und Deaktivierung von Stromsparmodus je Port
  • Statische MAC-Einträge
  • Static Unicast Einträge
  • LLDP (Link Layer Discovery Protocol)
  • Netlite-Gerätelandkarte
  • ONVIF Geräteerkennung
  • SNTP
  • SMTP Alarm
  • Syslog
  • Portstatistiken/-nutzung
  • Verkehrsmonitor
  • Port Mirror: One to One, Many to One
  • Sturmkontrolle: Broadcast, Multicast, Destination Lookup Failure (Mindestgrenze: 1pps)
  • Loopback-Erkennung
  • DHCP Relais/Option 82
  • Modbus/TCP
  • ERPS (Ethernet Ring Protection Switching) G8032v2
MIB
  • MIB II RFC 1213
  • Bridge MIB RFC 1493
  • RMON (Gruppe 1,2,3,9) RFC 2819 RFC 1757
Spanning Tree
  • IEEE 802.1D STP (Spanning Tree Protokoll)
  • IEEE 802.1w RSTP (Rapid Spanning Tree Protokoll)
  • BPDU Filter, Guard und Root Guard
Link Aggregation
  • Statische Link-Aggregation und 802.1ax/802.3ad dynamisches LACP (bis zu 8 Gruppen)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • DSCP (Differentiated Services Code Point)
  • Bandbreitenkontrolle je Port
  • Warteschlangenplanung: Strict Priority (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
VLAN
  • 802.1Q Tagged VLAN
  • MAC-basiertes VLAN
  • Portisolierung
  • Bis zu 256 VLAN Gruppen, ID Bereich 1-4094
Multicast
  • IGMP Snooping v1, v2, v3
  • IGMP Querier
  • IGMP Fast/Immediate Leave
  • Bis zu 256 Multicast-Gruppen
  • Static Multicast Einträge
Zugriffskontrolle
  • 802.1X Authentifizierung (lokale Benutzerdatenbank, RADIUS, Gast-VLAN Zuweisung)
  • DHCP Snooping/Screening
  • Trusted Host/IP-Zugriffsliste für Verwaltungszugriff
  • Port Security/MAC-Adresslernbeschränkung (bis zu 100 Einträge je Port)
  • Static/Dynamic ARP Inspection
ACL
  • Quell-/Ziel-MAC-Adresse
  • Quell-/Ziel-IP-Adresse
  • Quell-Schnittstelle
  • VLAN ID
  • EtherType
  • TCP/UDP Port 1-65535
Besondere Funktionen
  • Netlite Gerätelandkarte und Anzeigen von Karte in GUI
  • Portsicherheit: MAC-Adresslernbeschränkung je Port
  • Unterstützt DHCP Relais/Option 82 & DHCP Server Snooping/Screening
  • Breiter Betriebstemperaturbereich
  • Dual redundante Stromversorgung
  • Alarmrelais ausgelöst durch Stromausfall
  • Überlast- und ESD-Schutz
Leistung
  • PWR (Primärer) Terminal-Input: 12 – 60V DC (TI-S12048 separat erhältlich)
  • RPS (Redundanter) Terminal-Input: 12 – 60V DC (TI-S12048 separat erhältlich)
  • Kompatible Stromversorgung: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) separat erhältlich
  • Max. Verbrauch: 12 Watt
Klemmleiste
  • Redundante Stromversorgungen, Alarmrelais, 6 Pole
  • Kabeldurchmesser: 0,5 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-26
  • Litze (AWG): 12-26
  • Abisolierlänge: 10-11 mm
DIP-Schalter
Switch Status Funktion
1AUS Deaktivierung des Alarmrelais für PWR-Leistungseingang
EIN Aktivierung des Alarmrelais bei Stromausfall am PWR-Eingang
2AUS Deaktivierung des Alarmrelais für RPS-Leistungseingang
EIN Aktivierung des Alarmrelais bei Stromausfall am RPS-Eingang
Alarmrelaisausgang
  • Relaisausgänge mit einer Strombelastbarkeit von 1A, 24V DC
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
  • Offener Stromkreismodus bei Anschluss von zwei Stromquellen
Einschließung
  • Metallgehäuse mit Schutzklasse IP30
  • Passive, lüfterlose Kühlung
  • DIN-Schienenmontage
  • Erdungspunkt
  • ESD (Ethernet) Schutz: 8KV DC
  • Überlastschutz: 2KV DC
MTBF
  • 1.072.674 Stunden bei 25° C
  • 177.143 Stunden bei 75° C
Betriebstemperatur
  • -10° – 75° C (14° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95 % nicht kondensierend
Maße
  • 160 x 120 x 50mm (6,3 x 4,72 x 1,97 zoll)
Gewicht
  • 884g (1,95 Pfund)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-G160i-M
  • DIN-Rail-Halterung
  • Schnellinstallationsanleitung

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
