Industrieller Gigabit PoE++-Splitter

TI-SG104 (Version V2)

  • Teilt ein Gigabit-PoE-Signals in getrennte Strom- und Datenquellen auf
  • Teilt ein Gigabit 90-W-PoE++-Signal in separate Strom- und Datenquellen auf
  • Eine einzige PoE++-Quelle kann bis zu zwei Geräte mit Strom versorgen
  • Für beste Leistung empfehlen wir die Verwendung mit UPoE-Switchen
  • Extremer Betriebstemperaturbereich von -40 bis 75 °C (-40 bis 167 °F)
  • Konform gemäßg IEEE 802.3bt
  • Für beste Leistung mit TRENDnet PoE++-Switches oder -Injektoren koppeln
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der industrielle Gigabit PoE++-Splitter von TRENDnet, Modell TI-SG104, vernetzt ein Nicht-PoE-Gerät, indem er eine Gigabit PoE++-Verbindung nutzt und diese in separate Strom- und Gigabit-Datenquellen aufteilt.Der industrielle Gigabit-PoE++-Splitter kann bis zu zwei Geräte aus einer einzigen PoE-Quelle versorgen.Ein praktischer DIP-Schalter am PoE++-Splitter stellt die Ausgangsleistung auf 12 V, 16 V, 24 V oder 48 V, um unterschiedliche Leistungsanforderungen für Nicht-PoE-Geräte zu erfüllen.Der doppelte Gleichstromausgang des PoE++-Splitters ermöglicht eine größere Gerätekompatibilität.

Industrieller PoE++-Splitter auf der rechten Seite mit zwei Ethernet-Ports und einer grünen Klemmenleiste oben, über beschriftete Linien mit einem PoE++-Switch, einem Nicht-PoE-Switch und einer DC-Stromquelle verbunden, zur Veranschaulichung der Trennung von PoE-Strom und Daten für Nicht-PoE-Netzwerkgeräte

Stromversorgung durch PoE++

Der PoE++-Splitter nimmt eine PoE++-Netzwerkverbindung auf und teilt Strom und Daten in separate Verbindungen auf, um ein Nicht-PoE-Gerät in bis zu 100 m (328 ft) Entfernung mit Strom zu versorgen.

Frontansicht eines industriellen PoE++-Splitters mit zwei Ethernet-Ports mit den Bezeichnungen PoE IN und DATA, LED-Stromanzeigen und einer hervorgehobenen Detailansicht mit einem roten DIP-Schalter mit zwei Positionen, beschriftet mit 1 und 2, zur einstellbaren Ausgangskonfiguration

Verstellbare Ausgangsspannung

Über einen praktischen DIP-Schalter kann die Ausgangsspannung auf 12 V (2,3 A), 16 V (2,3 A), 24 V (2,3 A) oder 48 V (1,5 A) eingestellt werden, um unterschiedliche Anforderungen an die Stromversorgung von Nicht-PoE-Geräten zu erfüllen.

Industrieller PoE++-Splitter, der mithilfe einer Metallhalterung und Schrauben an einer vertikalen Wand montiert ist, mit gestrichelten Führungslinien zur Anzeige der Ausrichtung der Montagelöcher und sicher befestigtem Gerät mit nach außen gerichteten Ethernet-Ports

Flexible Montageoptionen

Die Wand- und DIN-Schienen-Montageoptionen des PoE++-Splitters bieten mehr Flexibilität bei der Einrichtung und eignen sich für die meisten Installationsszenarien.

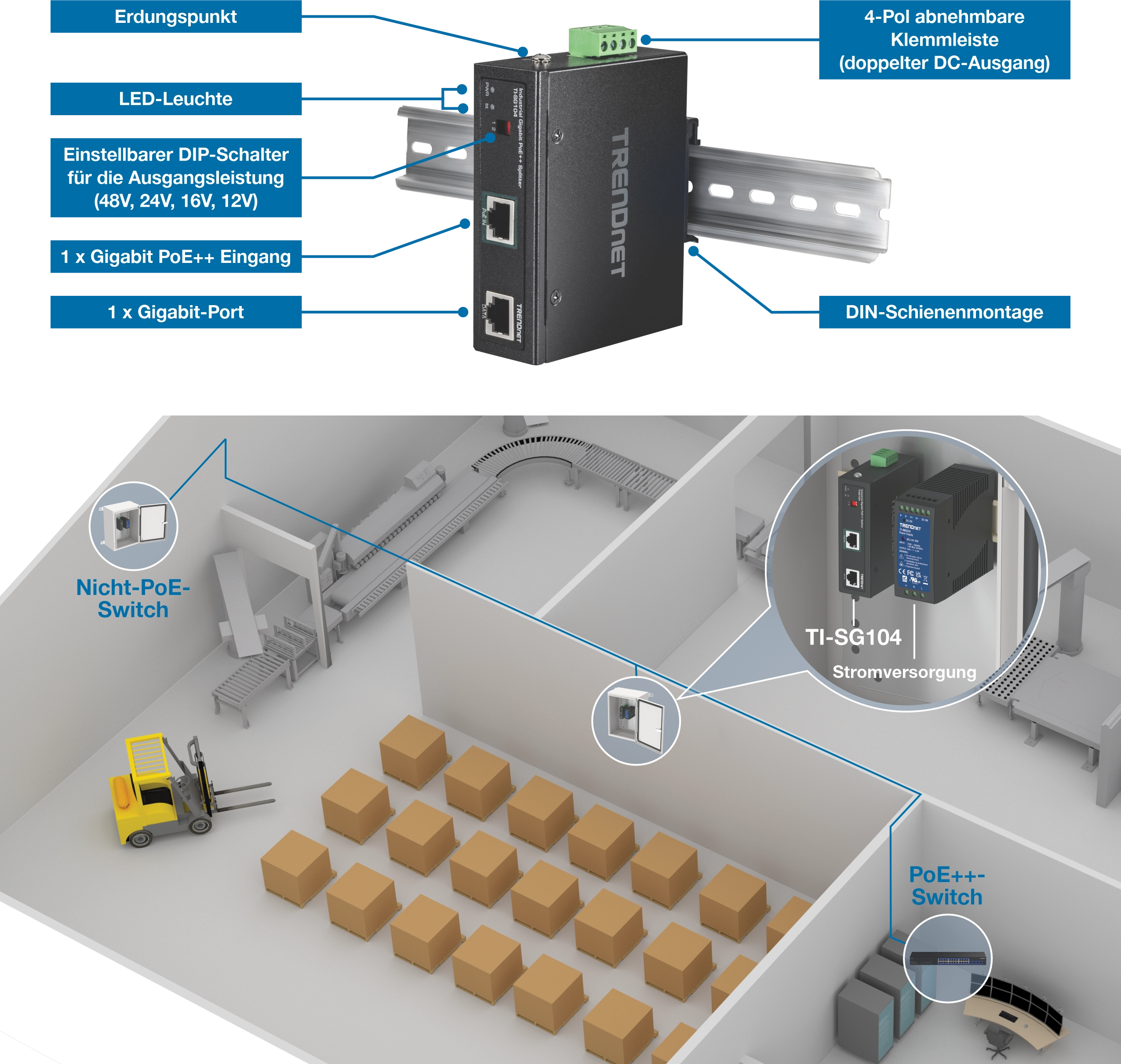

Beschriftetes industrielles DIN-Schienen-Stromversorgungsgerät mit gekennzeichneten Funktionen, darunter Erdungspunkt, LED-Anzeigen, ein einstellbarer DIP-Schalter für die Ausgangsleistung für 48V, 24V, 16V und 12V, ein Gigabit PoE++-Eingangsport, ein Gigabit-Port, eine abnehmbare vierpolige Anschlussklemme mit dualem DC-Ausgang sowie eine DIN-Schienenmontage, dargestellt montiert auf einer Metallschiene. Darunter zeigt ein lagerähnliches Diagramm die Netzwerkkonnektivität von einem Nicht-PoE-Switch über den TI-SG104 neben einer Stromversorgung zu einem PoE++-Switch, der Strom und Daten über eine industrielle Fläche mit Förderbändern, gestapelten Kartons und einem Gabelstapler bereitstellt.

Gigabit Ethernet

1x Gigabit PoE++-Eingang, 1x Gigabit-Ausgang

Stromversorgung durch PoE++

Kein Stromadapter erforderlich; der PoE++-Splitter nimmt eine PoE++-Netzwerkverbindung auf und teilt Strom und Daten in separate Verbindungen auf, um ein Nicht-PoE-Gerät in bis zu 100 m (328 ft) Entfernung mit Strom zu versorgen

Verstellbare Ausgangsspannung

Praktischer DIP-Schalter zur Einstellung der Ausgangsspannung auf 12 V (2,3 A), 16 V (2,3 A), 24 V (2,3 A) oder 48 V (1,5 A) zur Anpassung an die Leistungsanforderungen von Nicht-PoE-Geräten

Duale DC-Leistungsausgangsklemme

Der PoE++-Splitter verfügt über eine doppelte DC-Ausgangsklemme für die Stromversorgung von bis zu zwei Geräten

Extreme Temperaturen

Ein Betriebstemperaturbereich von - 40° bis 75° C (-40° bis 167° F) ermöglicht die Installation in industriellen Umgebungen mit extrem heißen oder kalten Bedingungen.

WANd besteigbar

Das wandmontierbare Design des UPoE-Splitters ermöglicht die meisten Installationsszenarien.

DIN-Schiene montierbar

Das für DIN-Schienen konzipierte Design des industriellen PoE++-Splitters passt auf eine Standard TS35 DIN-Schiene

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 1 x Gigabit-Port
  • 1 x Gigabit PoE++ Eingang
  • 4-Pol abnehmbare Klemmleiste (doppelter DC-Ausgang)
  • Einstellbarer DIP-Schalter für die Ausgangsleistung (48V, 24V, 16V, 12V)
  • LED-Leuchte
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
  • Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex)
  • Gigabit: 2000 Mbps (Vollduplex)
Besondere Funktionen
  • Gehärtete Komponenten für Einsatz in extremen Temperaturen
  • Dualer DC-Leistungsausgang
  • Auto-Negotiation
  • ESD-6-kV- und Surge-2kV-Schutz
Leistung
  • Eingangsspannung:15,4 W/30 W/60 W/90 W-PoE-Leistung
  • Maximaler Verbrauch:1 W (nur Splitter)
  • Max. kombinierter Gleichstromausgang:48 V (1,5 A), 24 V (2,3 A), 16 V (2,3 A), 12 V (2,3 A)
PoE-Eingang Max. Gleichstromausgang (auf zwei Geräte aufgeteilt)
90W
  • 48 V (1,5 A) Gleichstromausgang:72 W
  • 24 V (2,3 A) Gleichstromausgang:55 W
  • 16 V (2,18 A) Gleichstromausgang:35 W
  • 12 V (2,25 A) Gleichstromausgang:27 W
60W
  • 48 V (1,16 A) Gleichstromausgang:56 W
  • 24 V (2,12A) Gleichstromausgang:51 W
  • 16 V (2,18 A) Gleichstromausgang:35 W
  • 12 V (2,16 A) Gleichstromausgang:26 W
30W
  • 48 V (0,52 A) Gleichstromausgang:25 W
  • 24 V (0,95 A) Gleichstromausgang:23 W
  • 16 V (1.37 A) Gleichstromausgang:22 W
  • 12 V (1,83 A) Gleichstromausgang:22 W
15.4W
  • 48 V (0,22 A) Gleichstromausgang:10,6 W
  • 24 V (0,44 A) Gleichstromausgang:10,7 W
  • 16 V (0,63 A) Gleichstromausgang:10,2 W
Klemmleiste
  • Dualer DC-Leistungsausgang, 4-polig
  • Drahtbereich:0,34 mm², 2,5 mm²
  • Volldraht (AWG): 12-24
  • Litzendraht (AWG): 12-24
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7-8mm
DIP-Schalter
DIP 1 DIP 2 Funktion
Nach oben Nach oben 48 V DC (Standard)
Nach unten Nach oben 24V DC
Nach oben Nach unten 16V DC
Nach unten Nach unten 12V DC
MTBF
  • 622.154 Std. bei 50° C
Gehäuse
  • Metallgehäuse nach IP30
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
  • 6 KV ESD-Schutz
  • 2 KV Überspannungsschutz
Betriebstemperatur
  • - 40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 104 x 82 x 32 mm (4,1 x 3,2 x 1,2 in.)
Gewicht
  • 150 g (5,2 oz.)
Zertifizierungen
  • CE
  • FCC
  • Shock (IEC 60068-2-27)
  • Freifall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-SG104
  • Anleitung zur Schnellinstallation
  • Entfernbare Klemmleiste
  • DIN-Rail und Wandbefestigungshardware

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
