Industrieller SFP-to-Gigabit-PoE++-Medienkonverter (95 W)

TI-UF11SFP (Version v3.0R)

  • 1x Gigabit-SFP-Port
  • 1x Gigabit-PoE++-RJ45-Port
  • Liefert bis zu 95 W für PoE-, PoE+- und PoE++-konforme Geräte
  • SFP-Port kompatibel mit Multi- oder Single-Mode-Glasfasermodulen
  • Bis zu 80 km Glasfaser-Netzwerkentfernung mit dem TEG-MGBS80 SFP-Modul
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • Überlastschutz
  • 6 kV RJ45-Überspannungsschutz
  • Mit DIN-Rail und Wandhalterung
  • Netzteil separat erhältlich (Modell: TI-S15052)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der industrielle SFP-to-Gigabit-PoE++-Medienkonverter (95 W) von TRENDnet, Modell TI-UF11SFP, konvertiert eine Langstrecken-Glasfaserverbindung in eine Kupferverbindung und versorgt gleichzeitig PoE-, PoE+- und PoE++-konforme Geräte wie IP-Kameras, VoIP-Telefone und Wireless Access Points mit Strom. Dieser PoE++ Medienkonverter hat die Schutzart IP50 mit gehärteten Komponenten für extreme Industrieumgebungen und einen Betriebstemperaturbereich von -40° bis 75° C. Die DIP-Schalter an der Vorderseite steuern den Link Fault Pass Through (LFPT) und die Einstellung des Geräts in den Switch-/Konverter-Modus. Das robuste Design des industriellen PoE++-Medienkonverters bietet außerdem Schutz vor Stößen, Stürzen und Vibrationen.

Auf der linken Seite befindet sich ein Fabrikgebäude mit drei Schornsteinen, auf der rechten Seite ein höheres Gebäude mit mehreren Fenstern. Eine gestrichelte Linie verbindet sie und deutet auf eine Beziehung hin. Der Hintergrund geht von Hellblau oben zu Dunkelblau unten über.

Industrielle Anwendungen

Netzwerkgeräte für Produktion, allgemeine industrielle Anwendungen, Lagerhaltung, Überwachung und Konzernanwendungen.

Ein schwarzes TRENDnet TI-UF11SFP-Gerät steht vor einem Hintergrund mit blauem Farbverlauf. Das Gerät verfügt über einen grünen Klemmenblockstecker an der Oberseite, gefolgt von drei beschrifteten Abschnitten mit Anzeigen für Strom-, Verbindungs- und PoE+-Funktionen. Darunter sind ein schwarzer Ethernet-Port mit der Bezeichnung 1G PoE+ und ein schwarzer SFP-Port mit der Bezeichnung 1G SFP hervorgehoben, wobei Pfeile den Datenfluss zwischen ihnen anzeigen.

PoE++-Ausgang

Konvertiert Glasfaser über große Entfernungen in Kupferverbindungen und versorgt PoE-, PoE+- und PoE++-konforme Geräte wie IP-Kameras und Wireless Access Points mit Strom.

Vier Quadrate sind in einem 2x2-Raster auf einem blauen Hintergrund angeordnet. Das obere linke Quadrat enthält ein Smartphone mit Zickzacklinien auf beiden Seiten, die Vibrationen anzeigen, und einem Häkchen in der Ecke. Das obere rechte Quadrat zeigt ein Thermometersymbol mit einem Häkchen, das auf die Temperaturfunktionalität hinweist. Das untere linke Quadrat zeigt einen gelben Blitz mit einem Häkchen, das für die elektrische oder Ladefähigkeit steht. Das untere rechte Quadrat zeigt IP50 mit einem Häkchen an, das sich auf eine Schutzart bezieht.

Industriell gehärtetes Design

Mit einem Metallgehäuse der Schutzklasse IP50, das einem hohen Maß an Vibrationen und Stößen standhält, Schutz vor ESD/EMI/Überspannung bietet und in einem extremen Betriebstemperaturbereich von -40° C bis 75° C (-40° F bis 167° F) funktioniert.

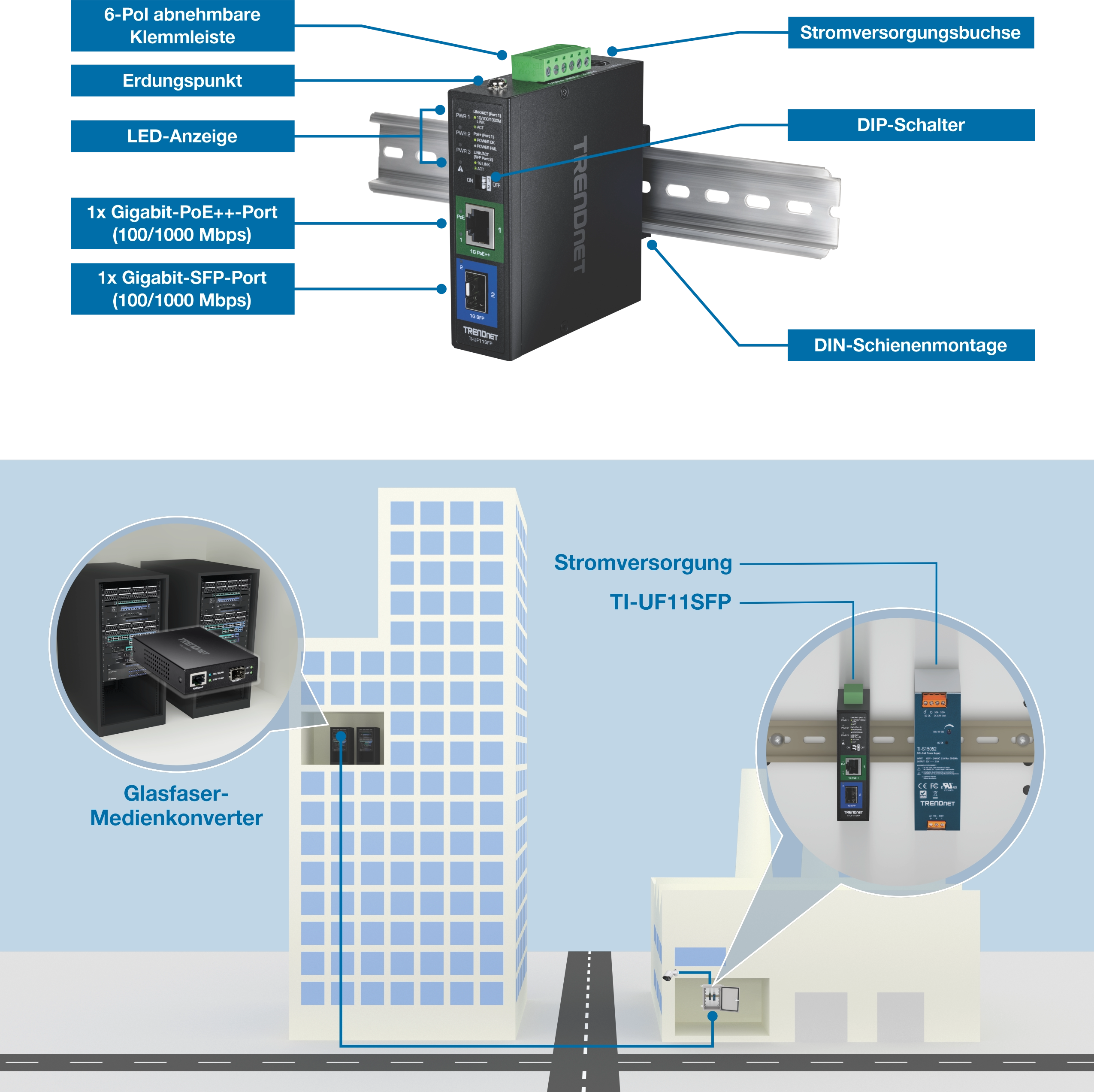

Ein TRENDnet TI-UF11SFP-Glasfaser-Medienkonverter ist auf einer DIN-Schiene montiert und verfügt über einen abnehmbaren 6-poligen Klemmenblock, einen Erdungspunkt, LED-Anzeigen, einen Stromanschluss, einen DIP-Schalter, einen Gigabit-PoE++-Anschluss und einen Gigabit-SFP-Anschluss. Im Folgenden sehen Sie ein Diagramm, das die Installation des Konverters in einem Gebäude mit einer Nahaufnahme der Stromversorgung und ihrer Verbindung zu Netzwerkgeräten veranschaulicht.

Netzwerk-Ports

1x Gigabit-PoE++-Ethernet-Port und 1x SFP-Port

DIP-Schalter

1: Schaltet LFPT (Link Fault Pass Through) ein/aus
2: Konverterbetrieb / Switch-Betrieb

Link Fault Pass Through

Einfaches Aktivieren der LFPT-Funktion (Link Fault Pass Through) auf dem industriellen Multi-Mode-Medienkonverter über den DIP-Schalter an der Vorderseite, um Verbindungsfehler zum LFPT-aktivierten Medienkonverter zu identifizieren

Staubgeschützt

Dieser industrielle Switch ist gemäß IP50 vor dem Eindringen von Staub geschützt

Fehlertoleranz

Verfügt über ein Ausgangsalarmrelais zur Anzeige eines Eingangsstromausfalls

Extreme Temperatur

Ein extremer Betriebstemperaturbereich von -40° bis 75° C (-40° bis 167° F) ermöglicht die Installation in industriellen Umgebungen mit extrem heißen oder kalten Bedingungen.

SFP-Unterstützung

Unterstützt Multi- und Single-Mode-SFP-Module

Schaltkapazität

4 Gbps Schaltkapazität

Jumbo Frame

Verschickt größere Pakete oder Jumbo-Frames (bis zu 16KB) für bessere Leistung.

Überspannungsschutz

6 kV Ethernet-Überspannungsschutz

Stoß- und vibrationsfest

Für Stöße (EN 60068-2-27), Stürze (EN 60068-2-31) und Vibrationen (EN 60068-2-6) klassifiziert.

Elektromagnetische Störfestigkeit

Entspricht den industriellen EMS-Zertifizierungen (IEC 61000-4-2). Kontakt: 6 kV; Luft: 8 kV; Freier Fall (IEC 61000-4-4) Leistung 2 kV, Signal: 2 kV; Überspannung (61000-4-5): Leistung: 2 kV, Signal: 2 kV

DIN-Rail/Wandbefestigung

Metallgehäuse der Schutzklasse IP50 mit Hardware zur DIN-Schienen- und Wandmontage.

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 1x Gigabit-PoE++-Port (100/1000 Mbps)
  • 1x Gigabit-SFP-Port (100/1000 Mbps)
  • 6-Pol abnehmbare Klemmleiste
  • LED-Anzeige
  • DIP-Schalter
Leistung
  • RAM Datenpuffer: 64 KB
  • Jumbo Frame: 16 KB
Gleichstrom
  • Eingangsleistung: 48-57 V DC
  • Kompatible Stromversorgung: TI-S15052 (separat erhältlich)
  • Maximaler Verbrauch: 2,45 W (ohne angeschlossenen PD)
Wechselstrom
  • Eingangsleistung: 100 - 240V AC, 50/60Hz, 2A
  • Kompatibles Netzteil: 48VDC3000 (separat erhältlich)
  • Ausgangsleistung: 48V DC, 3,34A 160W max.
  • Maximaler Verbrauch: 3,1 W (ohne angeschlossenen PD)
PoE
  • PoE-Gesamtleistung: 95W
  • Pins 3, 4, 5, 6 für Power (+) und Pins 1, 2, 7, 8 für Power (-)
Klemmleiste
  • 6-polige Klemmleiste
  • Drahtbereich: 1,5 mm²
  • Volldraht (AWG): 12-19
  • Litzendraht (AWG): 12-19
  • Drehmoment: 3,5 lb – In / 0,39 Nm / 0,5 Nm
  • Abisolierlänge: 7-8mm
Alarmrelaiskontakt
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
  • Modo circuito abierto cuando se conecta una sola fuente de alimentación
DIP-Schalter
  • 1: On (LFPT ein – Standard), Off (LFPT aus)
  • 2: On (Konvertermodus – Standard), Off (Switch-Modus)
MTBF
  • 2.320.000 Std. bei 25° C
Gehäuse
  • Metallgehäuse der Schutzklasse IP50
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
  • 6 KV ESD-Schutz
  • 6 kV RJ45-Schutz
Betriebstemperatur
  • -40° - 75° C (-40° - 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 99 x 90 x 28 mm (3,9 x 3,5 x 1,1 Zoll)
Gewicht
  • 306 g (10,79 oz.)
Zertifizierungen
  • CE
  • FCC
  • LVD
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-31)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-UF11SFP
  • Entfernbare Klemmleiste
  • DIN-Schienen- / Wandbefestigungszubehör

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
