6-Port gehärteter industrieller Gigabit Ultra PoE DIN-Rail Switch

TI-UPG62 (Version v1.0R)

  • 4 Gigabit Ultra-PoE-Ports
  • 2 dedizierte SFP-Slots
  • 240 watt Gesamtleistung
  • 12 Gbps Schaltkapazität
  • Gehärteter Metall-Switch mit Schutzklasse IP-30
  • Mit DIN-Rail und Wandhalterung
  • Extremer Betriebstemperaturbereich von -40 bis 75 ºC (-40 bis 167 ºF)
  • Dual redundante Stromversorgung mit Überlastschutz
  • Alarm ausgelöst durch Stromausfall
  • Netzteil separat erhältlich (TI-S24048)
DISCONTINUED PRODUCT
The TI-UPG62 (Version v1.0R) has been discontinued. It has been replaced by the TI-UPG62 (Version v2.0R). For a list of discontinued products, click here.

Der TI-UPG62 von TRENDnet ist ein zuverlässiger unverwalteter DIN-Rail Ultra PoE Switch mit Schutzklasse IP30 und einem stabilen Gehäuse, das für extreme industrielle Anwendungen geeignet ist. Er bietet 4 Gigabit Ultra-PoE-Ports, 240 W PoE Gesamtleistung, zwei dedizierte SFP-Slots, und eine Schaltkapazität in Höhe von 12 Gbps. Mit dual redundanter Stromversorgung und einem Alarmrelais für Stromausfall.

Line-Art-Bild des gehärteten industriellen Gigabit-PoE++-DIN-Schienen-Switches TI-UPG62 mit 6 Ports, der mit zwei Kameras und einem Access Point mit einem PoE-Leistungsbudget von 240 Watt verbunden ist und bis zu vier Power-over-Ethernet-Geräte mit PoE (15,4 W), PoE+ (30 W) oder PoE++ (90 W) versorgt

Ultra PoE

Mit einer PoE-Gesamtleistung in Höhe von 240 watt können vier Power over Ethernet Geräte mit PoE- (15.4 W), PoE+ (30 W) oder Ultra-PoE (60 W) Leistung versorgt werden.

Line-Art-Bild des gehärteten industriellen Gigabit-PoE++-DIN-Schienen-Switches TI-UPG62 mit 6 Ports, das mehrere redundante Stromeingänge über zwei externe Stromquellen und ein Ausgangsalarmrelais bei Ausfall der Eingangsstromversorgung darstellt.

Ausfallsicherheit

Mit dual redundanter Stromversorgung (primär und RPS) von externer Stromversorgung und Alarmrelais, das den Ausfall der Stromversorgung meldet.

Line-Art-Bild des gehärteten industriellen Gigabit-PoE++-DIN-Schienen-Switches TI-UPG62 mit 6 Ports, der die Schutzart IP30 mit Symbolen darstellt, die für die Widerstandsfähigkeit gegen ein hohes Maß an Vibrationen und Stößen, Schutz gegen ESD/EMI/Überspannungen und einen weiten Betriebstemperaturbereich stehen

Industriell gehärtetes Design

Mit einem stabilen Gehäuse mit Schutzklasse IP30; hält hoher Stoß- und Vibrationsbelastung stand; geschützt vor ESD / EMI / Überlast und geeignet zum Gebrauch in einem breiten Temperaturbereich (- 40 – 75 °C (- 40 - 167 °F)) unter rauen Bedingungen.

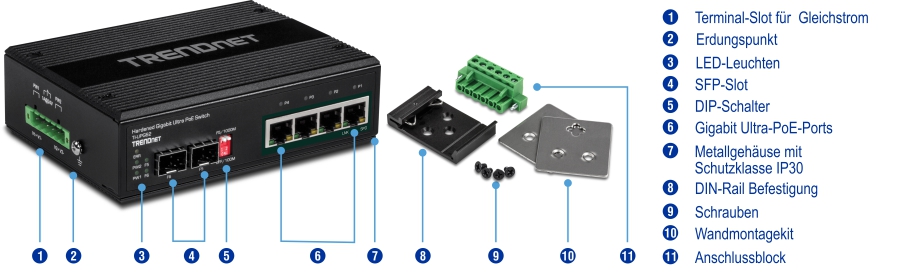

Der TRENDnet gehärtete Gigabit Ultra PoE-Switch ist mit verschiedenen Komponenten gekennzeichnet. Der Switch verfügt über einen Anschlusssteckplatz für Gleichstrom, einen Erdungspunkt, LED-Anzeigen, SFP-Steckplätze, DIP-Switches und Gigabit Ultra PoE-Ports, die alle in einem Metallgehäuse mit Schutzart IP30 untergebracht sind. Das Diagramm zeigt auch eine Hutschienenhalterung, Schrauben, ein Wandmontageset und einen Klemmenblock, wobei jede Komponente zur einfachen Identifizierung eindeutig nummeriert und beschriftet ist.

PoE-Gesamtleistung

Mit einer PoE-Gesamtleistung in Höhe von 240 watt können vier Power over Ethernet Geräte mit PoE- (15.4 W), PoE+ (30 W) oder Ultra-PoE (60 W) Leistung versorgt werden.

Netzwerkports

4 Gigabit Ultra-PoE-Ports und 2 dedizierte SFP-Slots

DIN-Rail / Wandbefestigung

IP30 Metallgehäuse mit Hardware für DIN-Rail oder Wandmontage

Schaltkapazität

12 Gbps Schaltkapazität

Redundante Stromversorgung

Dual redundante Stromversorgung mit Überlastschutz (Versorgungsgerät separat erhältlich, Modell TI-S24048)

Alarmrelais

Alarmrelais wird ausgelöst durch Ausfall der primären und/oder redundanten Stromversorgung

Jumbo Frame

Verschickt größere Pakete oder Jumbo Frames (bis zu 9 KB) für bessere Leistung

Rated for Extreme Environments

Stabiles IP30 Gehäuse hält hoher Stoß- und Vibrationsbelastung stand; geeignet zum Gebrauch in einem breiten Temperaturbereich (- 40 – 75 °C (- 40 - 167 °F)) unter rauen Bedingungen.

Elektromagnetische Verträglichkeit

Erfüllt die Anforderungen von FCC Teil 15 Absatz B für Geräte der Klasse A sowie die CE EN 55022 Klasse A Standards

Zertifizierungen

Geeignet für Informationstechnologieausrüstung (ITE) (EN55022/24) sowie industrielle, wissenschaftliche und medizinische (ISM) Ausrüstung (EN55011)

Stoß- und vibrationsfest

Stoß- (IEC 60068-2-27), freifall- (IEC 60068-2-32) und vibrationsfest (IEC 60068-2-6)

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externen elektrischen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 4 Gigabit Ultra-PoE-Ports
  • 2 Gigabit SFP-Slots
  • 6-polige herausnehmbare Klemmleiste
  • LED-Anzeige
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
  • Fast Ethernet
  • Gigabit
Leistung
  • RAM Datenpuffer: 1024 KB
  • Switching Fabric: 12 Gbps
  • MAC Adesstabelle: 1 K Einträge
  • Jumbo Frame: 9 KB
  • Weiterleitungsrate: 8,9 Mpps (64-byte Paketgröße)
Sonderfunktionen
  • Gehärtete Komponenten für extreme Temperaturen
  • Dual redundate Stromversorgung
  • Auto-Negotiation
  • Automatische Store and Forward Architektur
  • Automatisches Adresslernen und -verwerfen
  • ESD 8KV Schutz
Gleichstrom
  • Eingangsleistung: 48 - 56 V DC
  • Kompatible Stromversorgung: TI-S24048 (separat erhältlich)
  • Verbrauch: Max. 5,76 watt (ohne betriebene Geräte)
PoE
  • PoE: bis zu 15,4 watt je Port
  • PoE+
  • Ultra PoE
  • PoE-Gesamtleistung
Klemmblock
  • Redundante Stromversorgung, Alarmrelais, 6-polig
  • Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG)
  • Litze (AWG)
  • Drehmoment: 5 Pfund – Zoll / 0,5 Nm / 0,56 Nm
  • Abisolierlänge: 7-8 mm
DIP-Schalter
  • 1: AUS (Port 5 SFP ein, Standard), EIN (Port 5 SFP aus)
  • 2: AUS (SFP 1000M, Standard), EIN (SFP 100M)
Alarmrelaiskontakt
  • Relaisausgang mit Strombelastbarkeit in Höhe von 1A, 24V DC
  • Arbeitsstromprinzip, wenn zwei Stromquellen angeschlossen sind
  • Kurzschlussmodus, wenn nur eine Stromquelle angeschlossen ist
MTBF
  • 304 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Rail Befestigung
  • Wall mount
  • Erdungspunkt
  • 8 KV ESD-Schutz
Operating Temperature
  • - 40 to 75 °C (-40 to 167 °F)
Operating Humidity
  • Max. 95 % non-condensing
Dimensions
  • 143 x 105 x 36 mm (5.6 x 4.1 x 1.4 in.)
Weight
  • 514 g (1.1 lb)
Certifications
  • CE
  • FCC
  • Stoß
  • Freifall
  • Vibration (IEC 60068-2-6)
Warranty
  • 3 Jahre Begrenzte

PACKUNGSINHALT
  • TI-UPG62
  • Quick Installation Guide
  • Entfernbare Klemmleiste
  • DIN-Rail und Wandbefestigungshardware

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
