Industrieller 2-Port-SFP-to-Gigabit PoE++-Medienkonverter

TI-BF22SFP (Version v1.0R)

  • 2 x Gigabit SFP-Anschlüsse
  • 2x Gigabit-PoE++ RJ-45-Ports
  • Gehärtetes Metallgehäuse mit Schutzklasse IP30
  • Liefert bis zu 90 W für PoE-, PoE+- und PoE++-konforme Geräte
  • Inklusive DIN-Schiene und Wandhalterungen
  • Extremer Betriebstemperaturbereich von -40° C bis 75° C (-40° F bis 167° F)
  • Überlastschutz
  • Netzteile sind separat erhältlich (Modell TI-S15052)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der industrielle 2-Port-SFP-to-Gigabit PoE++-Medienkonverter von TRENDnet, Modell TI-BF22SFP, konvertiert zwei Langstrecken-Glasfaserverbindungen in Kupferverbindungen und versorgt gleichzeitig PoE-, PoE+- und PoE++-konforme Geräte wie IP-Kameras, VoIP-Telefone und Wireless Access Points mit Strom.Mit einem Betriebstemperaturbereich von -40° bis 75 °C (-40° bis 167 °F) verfügt der industrielle PoE++-Glasfaser-Medienkonverter über ein gehärtetes Metallgehäuse der Schutzklasse IP30, das für raue Industrieumgebungen geeignet ist.Das robuste Design des industriellen PoE++-Glasfaser-Medienkonverters bietet außerdem Schutz vor Stößen, freiem Fall und Vibrationen.

3D-Modell eines Fabrikgebäudes mit großen Fenstern, das die Industriearchitektur darstellt.

Industrielle Anwendungen

Netzwerkgeräte für Produktion, allgemeine Industrieanwendungen, Logistik, Überwachung und Konzernanwendungen.

Industrieller Switch mit 2 Anschlüssen, der an eine PoE-Kamera angeschlossen ist.

PoE++-Ausgang

Konvertiert Glasfaserkabel über große Entfernungen in Kupferkabel und versorgt PoE-, PoE+- und PoE++-konforme Geräte wie IP-Kameras und Wireless Access Points mit Strom.

Symbole für Telefon, Temperatur, Beleuchtung und IP30.

Industrielle Umgebungen

Gehärteter IP30-Konverter für industrielle Netzwerkumgebungen, mit einem Betriebstemperaturbereich von -40° bis 75° C (-40° bis 167° F).

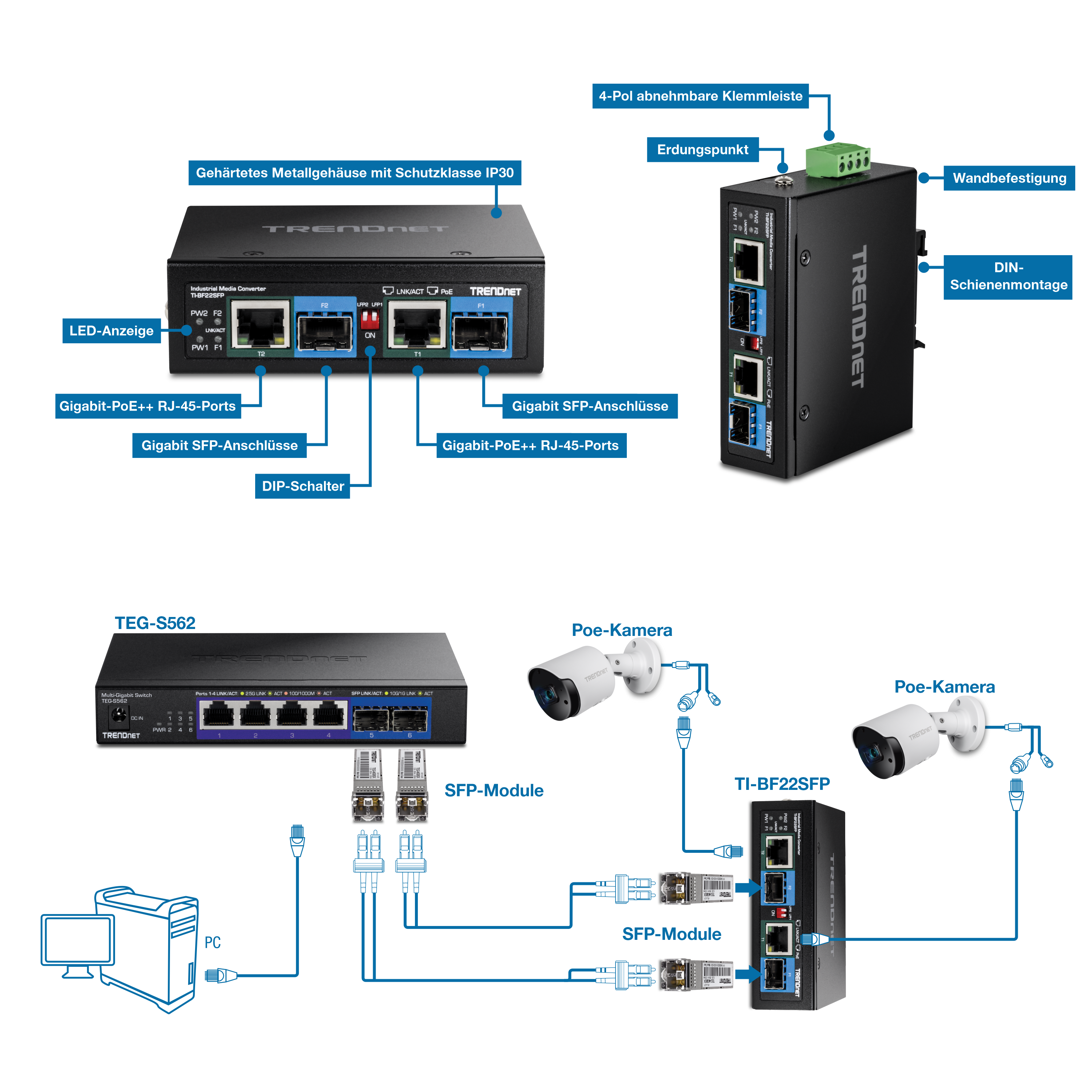

Die Abbildung zeigt die Vorderansicht des TI-BF22SFP Industrial Media Converter auf der linken Seite, beschriftet mit einem gehärteten IP30-Metallgehäuse, LED-Anzeigen, Gigabit PoE++ RJ-45-Ports, Gigabit SFP-Ports und einem DIP-Switch. Auf der rechten Seite wird eine vertikale Ansicht des linken Winkels von vorne mit Beschriftungen für einen abnehmbaren 4-poligen Klemmenblock, einen Erdungspunkt, eine Wandhalterung und eine DIN-Schienenhalterung angezeigt. Unten zeigt ein Netzwerk-Setup einen Computer, der mit dem LAN-Port TEG-S562 verbunden ist und mit dem 2 SFP-Module verbunden sind. Die SFP-Module werden auch mit dem TI-BF22SFP verbunden, der über Gigabit PoE++ RJ-45-Ports mit zwei PoE-Kameras verbunden ist.

Netzwerk-Ports

2x Gigabit PoE++-Ethernet-Ports und 2x Gigabit-SFP-Ports

DIN-Rail/Wandbefestigung

IP30-Metallgehäuse des industriellen PoE+-Medienkonverters mit DIN-Schienen- und Wandmontage-Hardware

Schaltkapazität

4 Gbps Schaltkapazität

Jumbo Frame

Versendet größere Pakete oder Jumbo Frames (bis zu 16 KB) vom industriellen PoE++-SFP-Medienkonverter für erhöhte Leistung

Betriebstemperatur

Der gehärtete Konverter ist für einen extremen Betriebstemperaturbereich von -40° C bis 75° C (-40° F bis 167° F) ausgelegt

Elektromagnetische Verträglichkeit

Erfüllt die Standards von Teil 15, Teilabschnitt B Klasse A und CE Klasse A der FCC-Vorschriften

Zertifizierungen

Erfüllt die Anforderungen für Informationstechnologieausrüstung (ITE) und industrielle, wissenschaftliche und medizinische Geräte (ISM)

Stoß- und vibrationsfest

Stoß- (IEC 60068-2-27), Freifall- (IEC 60068-2-32) und Vibrationsfest (IEC 60068-2-6)

Erdung

Der Erdungspunkt dieses industriellen PoE++-Glasfaser-Medienkonverters schützt die Geräte vor externen Stromstößen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 2 x Gigabit SFP-Anschlüsse
  • 2x Gigabit-PoE++-Ports
  • 4-Pol abnehmbare Klemmleiste
  • LED-Anzeige
  • DIP-Schalter
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Datentransferrate
  • Gigabit:2 Gbps (Vollduplex)
  • SFP:2 Gbps (Vollduplex)
Leistung
  • Daten-RAM-Puffer: 512KB
  • MAC-Adresstabelle:1K
  • Jumbo Frame: 16 KB
  • Switching Fabric: 4 Gbps
Besondere Funktionen
  • Gehärtete Komponenten für Einsatz in extremen Temperaturen
  • Auto-Negotiation
  • Automatisches Address Learning und Aging
Stromversorgung
  • Eingang: 48 - 56V DC
  • Erforderliche Stromversorgung:TI-S15052 (separat erhältlich)
  • Verbrauch:3,84 W (ohne PoE) bei 48 V DC
PoE
  • Pins 3, 4, 5, 6 für Strom (+) und Pins 1, 2, 7, 8 für Strom (-)
  • PoE-Gesamtleistung: 90W
Klemmleiste
  • Leistungs- und Relaiseingänge, 4-polig
  • Kabeldurchmesser: 0,34mm^2 bis 2,5mm^2
  • Volldraht (AWG): 12-24/14-22
  • Litze (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – Zoll / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7-8mm
DIP-Schalter
  • 1:OFF:T1 LFP deaktiviert (Standard), ON:LFP aktiviert
  • 1:OFF:T2 LFP deaktiviert (Standard), ON:LFP aktiviert
MTBF
  • 551.468 Stunden
Gehäuse
  • Metallgehäuse mit Schutzart IP30
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
Betriebstemperatur
  • - 40° - 75° C (-40°- 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 104 x 81,5 x 32 mm (4 x 3,2 x 1,2 in.)
Gewicht
  • 176 g (6,2 oz.)
Zertifizierungen
  • CE
  • FCC
  • Stoß (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Schwingungen (IEC 60068-2-6)
Garantie
  • 3 jahre

PACKUNGSINHALT
  • TI-BF22SFP
  • Installation-Kurzanleitung
  • Entfernbare Klemmleiste
  • DIN-Rail und Wandbefestigungshardware

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
