16-Port Industrieller Gigabit PoE+ DIN-DIN-Rail-Switch

TI-PG162 (Version V2)

  • 14 x Gigabit PoE+ Ports
  • 2 x Gigabit SFP-Anschlüsse
  • Bis zu 300 W PoE-Leistung
  • 32 Gbps Schaltkapazität
  • Gehärteter Metall-Switch der Schutzklasse IP50
  • Inklusive Hutschienen- und Wandhalterung
  • Großer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F)
  • Redundante Leistungseingänge mit Überstromschutz
  • Alarm ausgelöst durch Stromausfall
  • Netzteil separat erhältlich (modelle: TI-S24048)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der industrielle Gigabit PoE+ DIN-Rail Switch von TRENDnet, Modell TI-PG162, bietet Netzwerkverbindungen in anspruchsvollen Umgebungen und spart gleichzeitig Installationskosten und Zeit dank Power-over-Ethernet-Technologie. Der industrielle Gigabit PoE+ DIN-Rail Switch verfügt über ein robustes Metallgehäuse mit IP50-Schutz, das hohen Vibrationen und Stößen standhält und bei Temperaturen zwischen -40° und 75°C (-40° bis 167°F) betrieben werden kann. Dieser gehärtete industrielle PoE+-Switch verfügt über 14 RJ45-Gigabit-PoE+-Ports für Hochgeschwindigkeitsverbindungen und zwei SFP-Ports, die 1000Base-FX-Module für Weitstrecken-Glasfaseranwendungen unterstützen.

Installateure und Integratoren können mit dem industriellen Gigabit PoE+ DIN-Rail Switch Kosten sparen und Installationszeiten verkürzen, indem sie bis zu 30 W pro Port über vorhandene Ethernet-Kabel für Strom und Daten bereitstellen. Dank der PoE-Technologie wird nur ein einziges Ethernet-Kabel benötigt, um sowohl Strom als auch Daten zu übertragen. Netzwerke PoE-Geräte wie leistungsstarke WLAN-Zugangspunkte, IP-Kameras, VoIP-Telefonsysteme, IPTV-Decoder und Zutrittskontrollen können an diesen robusten industriellen PoE+-Switch angeschlossen werden.

TRENDnet TI-PG162 Industrial PoE Plus Switch mit vierzehn Gigabit PoE Plus-Ports und zwei Gigabit-SFP-Ports, der in einem Gehäuse montiert ist. Drei Netzwerkgeräte – eine Kuppelkamera, ein drahtloser Zugangspunkt und eine Bullet-Kamera – sind über Ethernet-Kabel verbunden, mit gelben Blitzsymbolen, die die aktive PoE-Stromversorgung anzeigen. Portbeschriftungen umfassen die Nummern eins bis vierzehn sowie Glasfaseranschlüsse F15 und F16.

PoE+ Power

Dieser robuste industrielle PoE+-Switch bietet bis zu 300 W PoE-Leistung und versorgt Power-over-Ethernet-Geräte mit 30 W PoE+-Leistung pro Port.

Verdrahtungsdiagramm zeigt ein TRENDnet-Industriegerät mit einem Klemmenblock mit vier Anschlüssen, darunter plus P2 minus, plus P1 minus, RLY und Erdungssymbol. Zwei Stromquellen mit den Bezeichnungen PWR2 und PWR1 sind zusammen mit einem Alarmsystem an den Klemmenblock angeschlossen. Sauberes Layout mit Richtungslinien, die Strom- und Alarmverbindungen auf weißem Hintergrund darstellen.

Fehlertoleranz

Mit redundanten Stromeingängen von externen Stromquellen und einem Ausgangsalarmrelais, das einen Stromausfall am Eingang anzeigt.

Vier Quadranten zeigen Gerätefunktionen mit Symbolen für Vibrationsfestigkeit, Temperaturtoleranz, elektrischen Schutz und IP50-Staubschutz an, die jeweils mit einem Häkchen gekennzeichnet sind, um die Konformität anzuzeigen.

Industriell gehärtetes Design

Das robuste Gehäuse mit Schutzart IP50 ist vibrations- und stoßfest und arbeitet in einem weiten Temperaturbereich von -40 °C bis 75 °C

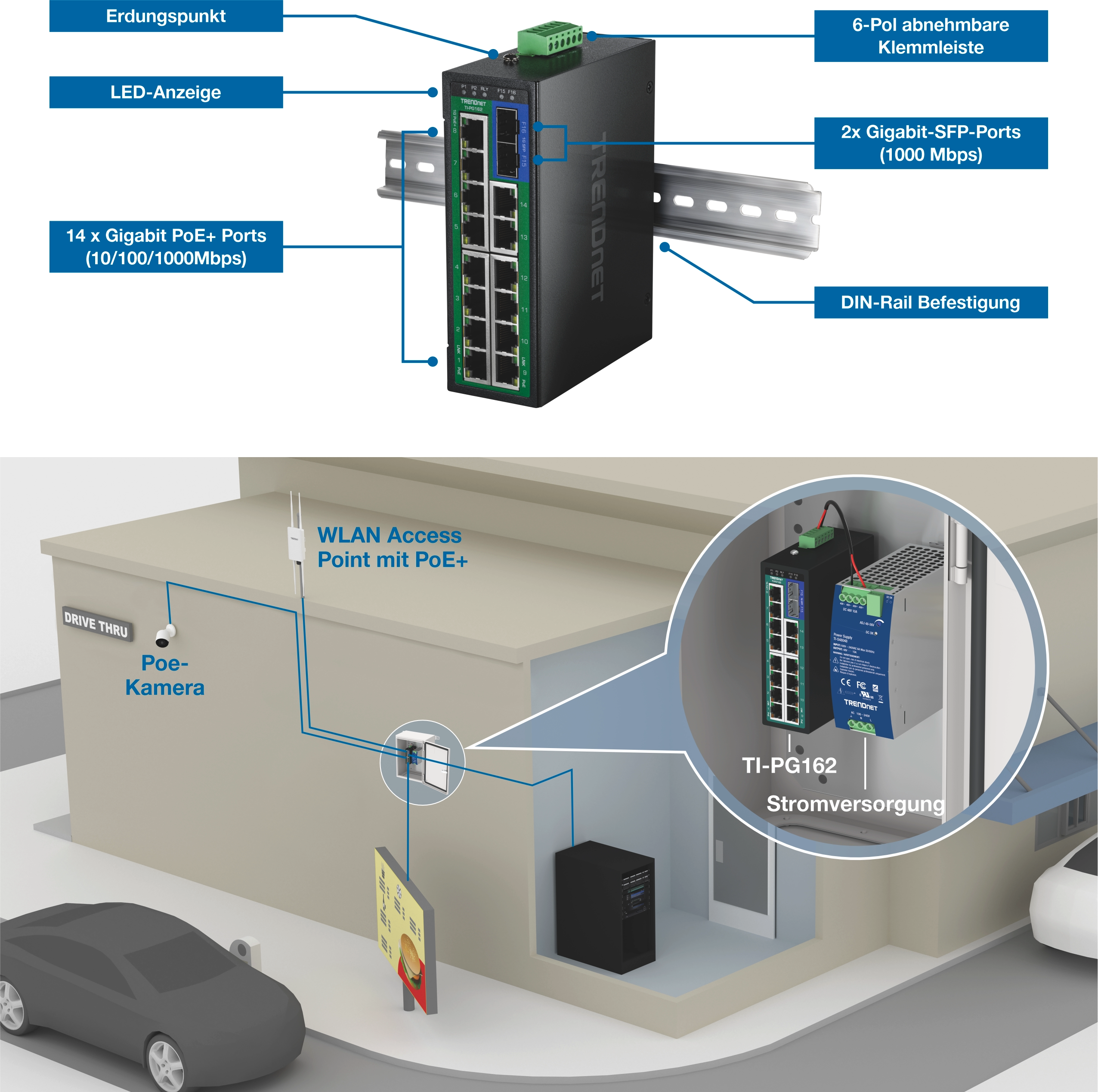

TRENDnet TI-PG162 Industrial PoE Plus-Switch ist auf einer DIN-Schienen innerhalb eines Gehäuses montiert und verfügt über Erdungspunkt, LED-Anzeigen, vierzehn Gigabit-PoE-Plus-Ports, zwei Gigabit-SFP-Ports, einen sechspoligen abnehmbaren Klemmenblock und eine DIN-Rail-Halterung. Unten zeigt ein Drive-Thru-Gebäude-Setup, wie der Switch an eine Stromversorgung angeschlossen ist und einen PoE- sowie einen drahtlosen Access Point auf dem Dach und eine PoE-Kamera an der Wand versorgt.

PoE-Gesamtleistung

Bis zu 30 W Leistung pro Port und Daten über ein einziges Ethernet-Kabel an PoE-Geräte mit einem maximalen PoE-Budget von 300 W

GIGABIT PORTS

Gigabit-PoE+-Ports für schnelle Geräteverbindungen.

Fehlertoleranz

Verfügt über redundante Stromversorgung von externen Stromquellen und ein Alarmrelais zur Anzeige eines Eingangsstromausfalls – Netzteil separat erhältlich (Modell: TI-S48048)

Schutzklasse IP50

Dieser Industrie-Switch ist gemäß IP50 gegen Staub geschützt

DIN-Rail- / Wandhalterungen

Der robuste Switch wird mit Montagematerial für DIN-Schienen- und Wandmontage geliefert

Jumbo Frame

Unterstützt größere Pakete oder Jumbo Frames (bis zu 9KB) für mehr Leistung.

Extremer Temperaturbereich

Ein großer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) ermöglicht die Installation in industriellen Umgebungen mit extremen Heiß- oder Kaltbedingungen.

Stoß- und vibrationsfest

Für Stöße (EN 60068-2-27), Stürze (EN 60068-2-31) und Vibrationen (EN 60068-2-6) klassifiziert.

Elektromagnetische Störfestigkeit

Entspricht den industriellen EMS-Zertifizierungen: ESD (IEC 61000-4-2): Kontakt: 6 kV, Luft: 8 kV; EFT (IEC 61000-4-4): Strom: 2 kV, Signal: 1 kV; Überspannung (IEC 61000-4-5): Strom: 2 kV, Signal: 2 kV

Erdungspunkt

Dieser industrielle PoE+-Switch verfügt über einen Erdungspunkt zum Schutz vor externen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 14 x Gigabit PoE+ Ports (10/100/1000Mbps)
  • 2x Gigabit-SFP-Ports (1000 Mbps)
  • 6-Pol abnehmbare Klemmleiste
  • LED-Anzeige
Leistung
  • Daten-RAM-Puffer: 512KB
  • Switching Fabric: 32 Gbps
  • MAC Adresstabelle: 8 K Einträge
  • Jumbo Frame: 9 KB
  • Weiterleitungsrate: 23,8 Mpps (64-byte Paketgröße)
Gleichstrom
  • Eingang: 48 - 56V DC
  • Empfohlenes Netzteil: TI-S48048 (separat erhältlich)
  • Max. Verbrauch: 9 W (ohne PoE)
PoE
  • 802.3af PoE: bis zu 15,4 W pro Port
  • 802.3at PoE+: bis zu 30 W pro Port
  • Leistungsaufnahme: 240 W bei 48 V, 300 W bei 56 V
  • PoE-Modus A: Pins 1, 2 für +, 3 und 6 für -
Klemmleiste
  • 6-polige Klemmleiste
  • Alarmrelais: 1 A bei 24 V DC
  • Kabelquerschnitt: 0,34 mm² bis 2,5 mm²
  • Volldraht (AWG): 12-24
  • Litzendraht (AWG): 12-24
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7-8mm
MTBF
  • 1.261.145 Stunden bei 25 °C
Gehäuse
  • Metallgehäuse der Schutzklasse IP50
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
  • 6 KV ESD-Schutz
  • 8 kV Überspannungsschutz
  • 2 kV Überspannungsschutz
Betriebstemperatur
  • -40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße (L x B x H)
  • 142 x 105 x 45,5mm (5,6 x 4,1 x 1,8 Zoll)
Gewicht
  • 457g (16,13 Unzen)
Zertifizierungen
  • CE
  • FCC
  • LVD
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-31)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 jahre

PACKUNGSINHALT
  • TI-PG162
  • Abnehmbare Klemmleiste
  • DIN-Schienen- und Wandmontageset

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
