Industrieller 95W-Gigabit-PoE++-Injektor

TI-IG90 (Version v2.0R)

  • Gehärteter Gigabit-PoE++-Injektor der Schutzklasse IP50
  • Bietet PoE- (15,4 W), PoE+- (30 W) oder PoE++- (60 W) Strom
  • Vernetzung von PoE-Geräten in einer Entfernung von bis zu 100 m (328 Fuß)
  • Extremer Betriebstemperaturbereich von -40 °C bis 75 °C (40° bis 167° F)
  • Dual redundante Stromversorgungen mit Überlastschutz
  • 6 kV RJ45-Ethernet-Überspannungsschutz
  • Inklusive DIN-Schienenhalterung und Wandhalterung
  • Netzteil separat erhältlich (Modell: TI-S15052)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

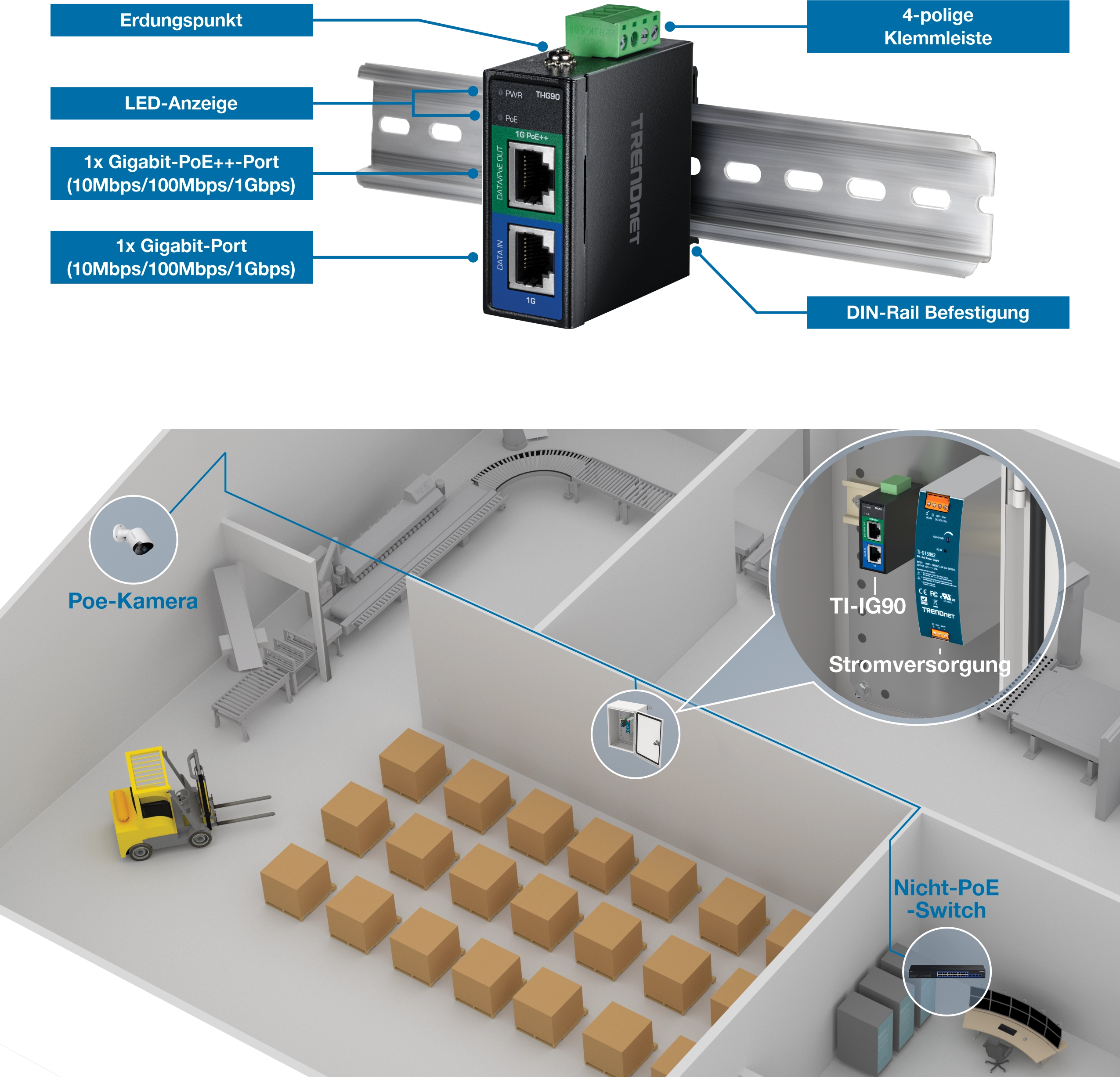

Der TI-IG90 von TRENDnet ist ein zuverlässiger industrieller Gigabit-PoE++-Injektor der Schutzklasse IP50 mit gehärteten Komponenten, die für extreme und raue Industrieumgebungen konzipiert wurden. Schließen Sie den industriellen PoE-Injektor TI-IG90 an einen Gigabit-Switch ohne PoE an, und verlegen Sie dann ein Ethernet-Kabel von bis zu 100 m, um ein PoE-Gerät zu vernetzen. Der industrielle PoE-Injektor TI-IG90 versorgt ein PoE-, PoE+ oder PoE++-Gerät (bis zu 95 W) mit Strom. Dieser industrielle PoE-Injektor verfügt über zwei redundante Stromeingänge mit Überlastungsschutz, um Anwendungen ohne Ausfallzeiten zu unterstützen. Halterungen sowohl zur DIN-Schienen- als auch Wandmontage sind im Lieferumfang des industriellen PoE-Injektors enthalten.

Eine Überwachungskamera ist an einen Netzwerk-Switch mit der Bezeichnung TRENDnet angeschlossen, der über acht Ports verfügt, von denen einer mit der Kamera verbunden ist. Ein gelbes Blitzsymbol weist auf die Verwendung der Power-over-Ethernet-Technologie hin

PoE++

Versorgt ein PoE- (bis zu 15,4 W), PoE+- (bis zu 30 W) oder PoE++-Gerät (bis zu 95 W) mit Strom.

Dargestellt ist ein TRENDnet-Gerät mit redundanten Stromeingängen und einem Ausgangsalarmrelais. Er hat ein schwarzes, rechteckiges Gehäuse mit dem TRENDnet-Logo auf der Oberseite. Auf der Vorderseite befinden sich zwei Stromeingangsanschlüsse mit der Bezeichnung PW1 und PW2, die jeweils mit 1A@24V bewertet sind. Unterhalb dieser Ports befindet sich ein grüner Klemmenblock mit den Anschlüssen V1+, V1-, V2+ und V2-. Unterhalb der Klemmleiste befindet sich eine rote Alarmrelaisanzeige.

Fehlertoleranz

48-57 V DC-Stromeingang mit Überlastungsschutz. Netzteil separat erhältlich (Modell: TI-S15052)

Symbole für Telefon, Temperatur, Beleuchtung und IP50.

Flexible Installation

Das robuste Metallgehäuse (Schutzklasse 50) mit Halterung zur DIN-Schienen- und Wandmontage eignet sich für die meisten Installationsarten.

Ein TRENDnet-Netzwerk-Switch wird auf einer DIN-Schiene montiert und verfügt über beschriftete Komponenten wie einen Erdungspunkt, LED-Anzeigen, einen abnehmbaren 6-poligen Klemmenblock und 8 x Gigabit PoE+-Ports. Unten sehen Sie eine Darstellung einer Ladestation mit einem PoE-Access Point auf einer Masthalterung, einer PoE-Kamera und einem Netzteil, das mit dem TI-PG90-Switch in einem Gehäuse verbunden ist. Die grüne Utility-Box enthält einen weiteren Netzwerk-Switch, der die Netzwerkverbindung zu den Ladegeräten bereitstellt.

PoE++

Versorgt ein PoE- (bis zu 15,4 W), PoE+- (bis zu 30 W) oder PoE++-Gerät (bis zu 95 W) mit Strom

Gigabit-Ports

1x Gigabit-Port und 1x Gigabit-PoE++-Port

PoE-Entfernung

Ermöglicht eine PoE-Netzwerkverbindung auf einer Entfernung von bis zu 100 m zum industriellen PoE-Injektor

LED-Anzeige

LED-Anzeigen am industriellen PoE-Injektor bestätigen PoE- und Netzwerkkonnektivität

Fehlertoleranz

48-57 V DC-Stromeingang mit Überlastungsschutz. Netzteil separat erhältlich (Modell: TI-S15052)

Staubgeschützt

Das IP50-zertifizierte Metallgehäuse des industriellen PoE-Injektors ist staubgeschützt

Extremer Temperaturbereich

Für einen extremen Betriebstemperaturbereich von -40° C bis 75° C

Stoß- und vibrationsfest

Für Stöße (EN 60068-2-27), Stürze (EN 60068-2-31) und Vibrationen (EN 60068-2-6) klassifiziert

Elektromagnetische Störfestigkeit

Erfüllt industrielle EMS-Zertifizierungen ESD (IEC 61000-4-2): Stufe-3-Kontakt: 6 kV; Luft: 8 kV; Freier Fall (IEC 61000-4-4) Leistung 2 kV, Signal: 1 kV; Überspannung (61000-4-5): Leistung: 2 kV, Signal: 6 kV

Erdungspunkt

Der industrielle PoE-Injektor verfügt über einen Erdungspunkt zum Schutz von Geräten vor externen Überspannungen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 1x Gigabit-Port (10Mbps/100Mbps/1Gbps)
  • 1x Gigabit-PoE++-Port (10Mbps/100Mbps/1Gbps)
  • 4-polige Klemmleiste
  • LED-Anzeige
Leistung
  • Eingangsleistung: 48-57 V DC
  • Kompatible Stromversorgung: TI-S15052 (separat erhältlich)
  • Maximaler Verbrauch: 10,6 W (ohne PoE) bei 56 V DC
PoE
  • PoE-Gesamtleistung: 95W
  • Pin 3, 4, 5, 6 (+); Pin 1, 2, 7, 8 (-)
Klemmleiste
  • Redundante Stromversorgung, 4-polig
  • Drahtbereich: 0,34 mm², 2,5 mm²
  • Volldraht (AWG): 14-22
  • Litzendraht (AWG): 14-22
  • Drehmoment: 4,4 lb. - In
  • Abisolierlänge: 7-8mm
MTBF
  • 7.531.265 Std. bei 25° C
Gehäuse
  • Metallgehäuse der Schutzklasse IP50
  • DIN-Rail Befestigung
  • Wandbefestigung
  • Erdungspunkt
  • 6 KV ESD-Schutz
  • 6 kV RJ45-Überspannungsschutz
Betriebstemperatur
  • - 40° — 75° C (-40° — 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Abmessungen (L x B x H)
  • 60 x 60 x 25 mm (4,1 x 3,2 x 1,2 Zoll)
Gewicht
  • 134 g (4,47 oz.)
Zertifizierungen
  • CE
  • FCC
  • LVD
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-31)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 Jahre begrenzt

PACKUNGSINHALT
  • TI-IG90
  • Entfernbare Klemmleiste
  • DIN-Rail und Wandbefestigungshardware

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
