Gehärteter industrieller 90 Watt Gigabit-PoE++-Injektor für Industrieanwendungen

TI-IG90 (Version v1.0R)

  • Gehärteter industrieller Gigabit-PoE-Injektor mit Schutzklasse IP30
  • PoE (15,4 Watt), PoE+ (30 Watt), oder PoE++ (90 Watt) Leistung
  • Vernetzen Sie ein PoE-Gerät, das sich bis zu 100 m (328 Fuß) entfernt befindet
  • Extremer Betriebstemperaturbereich von -40 bis 75 °C (-40 bis 167 °F)
  • Redundante Stromversorgungen mit Überlastschutz
  • Inklusive DIN-Schienenhalterung und Wandhalterung
  • Netzteil separat erhältlich (Modell TI-S15052, TI-S12048)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-IG90 (Version v1.0R) has been discontinued. It has been replaced by the TI-IG90 (Version v2.0R). For a list of discontinued products, click here.

Der TI-IG90 von TRENDnet ist ein zuverlässiger IP30-geschützter industrieller Gigabit-PoE++-Injektor mit gehärteten Komponenten für extreme und raue industrielle Umgebungen. Schließen Sie den industriellen PoE-Injektor TI-IG90 an einen Nicht-PoE-Gigabit-Switch an und führen Sie dann ein Ethernet-Kabel bis zu 100 Meter (328 Fuß), um ein PoE-Gerät zu vernetzen. Der industrielle PoE-Injektor TI-IG90 versorgt ein PoE-, PoE+-, UPoE- oder PoE++-Gerät (bis zu 90 Watt) mit Strom. Dieser industrielle PoE-Injektor verfügt über zwei redundante Stromeingänge mit Überlastschutz, um Anwendungen ohne Ausfallzeiten zu unterstützen. Sowohl Hutschienen- als auch Wandhalterungen sind im Lieferumfang des industriellen PoE-Injektors enthalten.

Das Netzwerkdiagramm zeigt einen PoE++-Injektor, der an eine Kamera angeschlossen ist und bis zu 90 W Leistung über Power over Ethernet (PoE) liefert.

4-Pair PoE

Versorgt ein PoE (bis zu 15,4 Watt), PoE+ (bis zu 30 Watt) oder PoE++ (bis zu 90 Watt) Gerät mit Strom.

Illustration eines Netzwerkkabels mit der Bezeichnung Full Duplex Gigabit mit Symbolen, die Musik, Video, Spiele und Datenübertragung darstellen, die sich durch das Netzwerk bewegen.

Gigabit-Ports

Der industrielle PoE-Injektor verfügt über 1 x Gigabit-Port und 1 x Gigabit-PoE++-Port.

Grafik mit vier Symbolen: Vibration, Temperatur, Schock und Schutzart IP30.

Flexible Installation

Ein robustes Metallgehäuse nach IP30 mit DIN-Schiene und Wandhalterungen ermöglicht die meisten Installationsvarianten.

Illustration eines Ausschnitts einer zweistöckigen Lagerhalle und eines Außenparkplatzes. In einer vergrößerten Ansicht ist der TI-IG90 zu sehen, der im Lagerraum platziert ist, mit einer Linie, die außerhalb des Gebäudes verläuft und mit einer PoE-Kamera an einem Lichtmast auf dem Parkplatz verbunden ist.

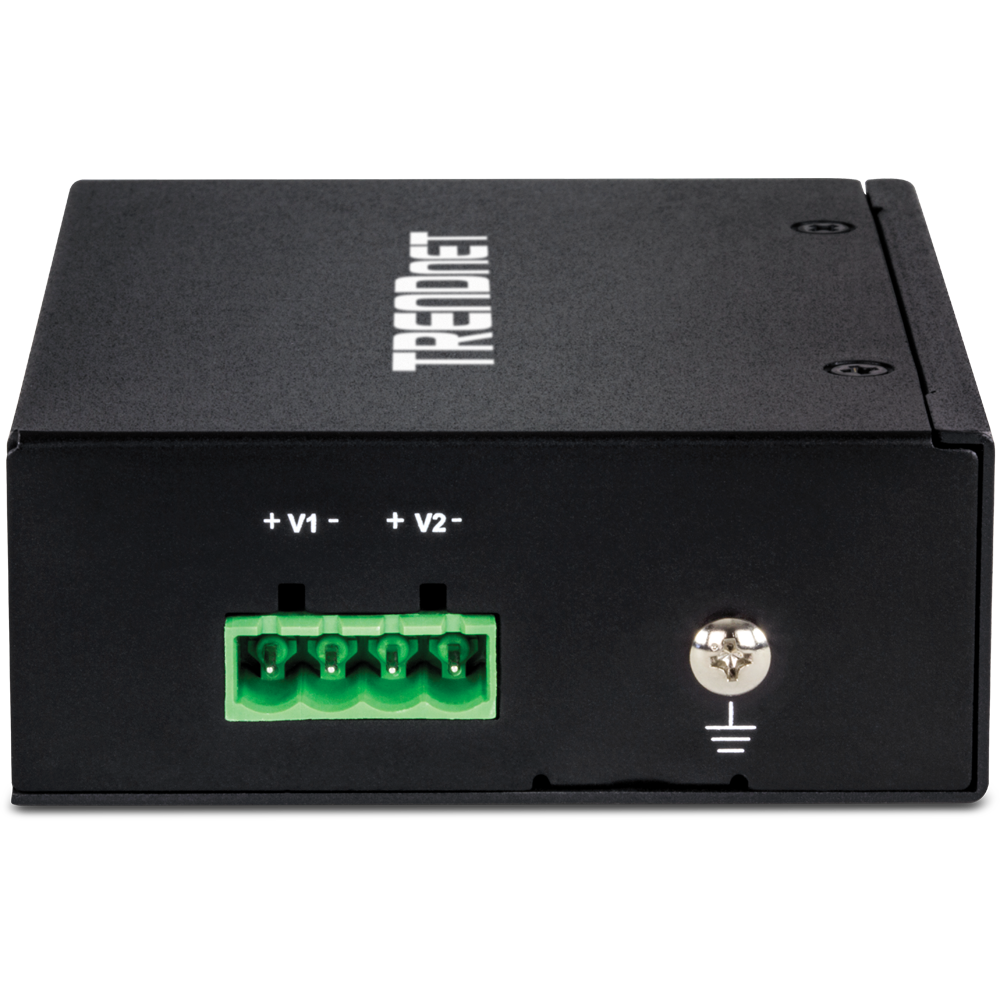

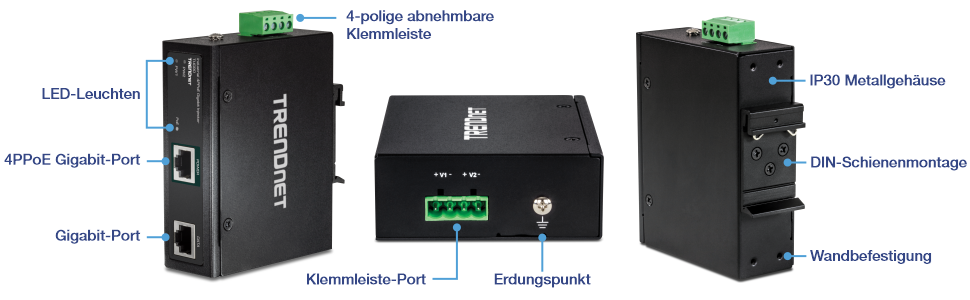

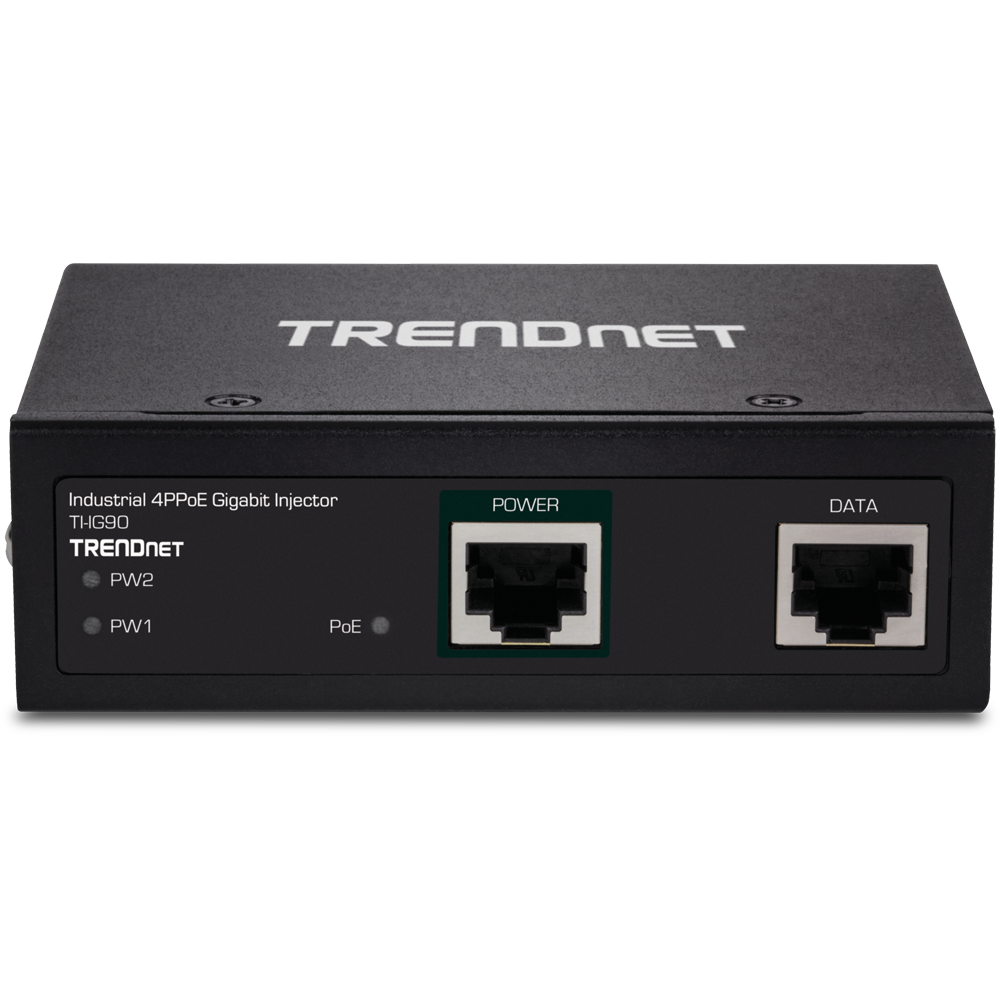

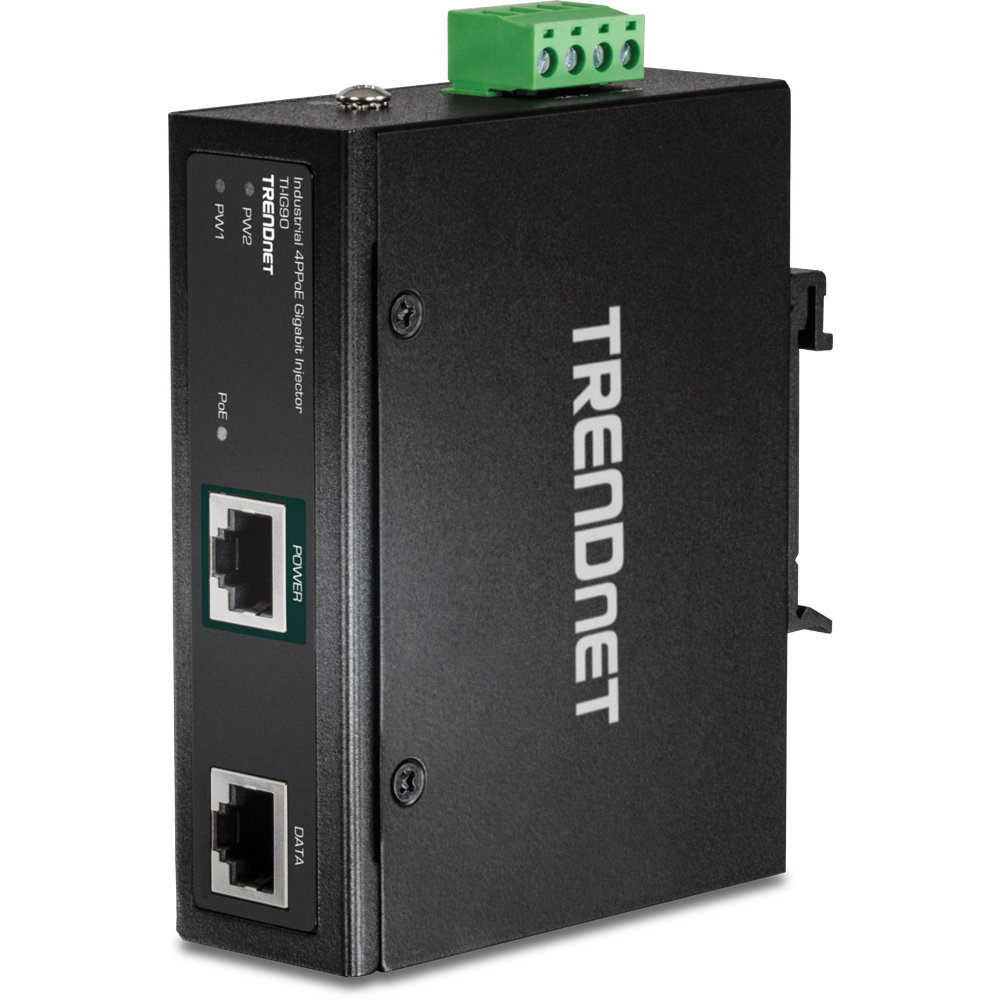

Die Abbildung zeigt mehrere Ansichten des TI-IG90. Auf der linken Seite ist eine vordere Winkelansicht mit einem abnehmbaren 4-poligen Klemmenblock, LED-Anzeigen, einem 4PPoE-Gigabit-Anschluss und einem Gigabit-Anschluss beschriftet. In der Mitte ist eine Draufsicht mit dem Anschluss des Klemmenblocks und dem Erdungspunkt beschriftet. Das endgültige Bild ist eine Rückwinkelansicht, die mit IP30, DIN-Schienenhalterung und Wandhalterung beschriftet ist.

4-Pair PoE (PoE++)

Versorgt ein PoE (bis zu 15,4 Watt), PoE+ (bis zu 30 Watt) oder PoE++ (bis zu 90 Watt) Gerät mit Strom

Einfache Installation

Keine Konfiguration erforderlich, einfach ein PoE-Netzwerkgerät an den industriellen PoE-Injektor anschließen

Gigabit-Ports

1 Gigabit-Port und 1 Gigabit-PoE++-Port

PoE-Entfernung

Bietet eine 4-Pair PoE-Netzwerkverbindung bis zu 100 m (328 Fuß) vom industriellen PoE-Injektor entfernt

LED-Leuchten

LED-Anzeigen am industriellen PoE-Injektor bestätigen die PoE-Verbindung

DIN-Schienenmontage

Metallgehäuse nach IP30, inkl. DIN-Schienenmontage und Wandmontagehalterungen

Redundante Stromversorgung

Redundante Stromversorgungen mit Überlastschutz (Netzteil separat erhältlich, Modelle: TI-S15052, TI-S12048)

Alarmrelais

Alarm wird ausgelöst durch Ausfall der primären und/oder redundanten Stromversorgung

Großer Temperaturbereich

Ein großer Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) ermöglicht die Installation in industriellen Umgebungen mit extremen Heiß- oder Kaltbedingungen

Stoß- und vibrationsfest

Stoß- (EN 60068-2-27), freifall- (EN 60068-2-32) und vibrationsfest (EN 60068-2-6)

Erdungspunkt

Industrieller PoE-Injektor mit Erdungspunkt zum Schutz des Geräts vor externen Stromstößen

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt
Geräteschnittstelle
  • 1 x Gigabit-Port
  • 1 x PoE++ Gigabit-Port
  • 4-polige abnehmbare Klemmleiste
  • LED-Leuchten
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Sonderfunktionen
  • 90 Watt 4-Pair PoE-Port
  • Gehärtete Komponenten, die für extreme Temperaturen ausgelegt sind
  • Redundante Stromversorgung
  • Auto-Negotiation
  • Unterstützt ESD Berührung 6kV, Luft 8kV und Überlast 2kV
Stromversorgung
  • Ausgangsleistung: 52 – 56 V DC
  • Kompatibles Netzteil: TI-S15052, TI-S12048 (separat erhältlich)
  • Max. Verbrauch(PoE): 95 Watt
PoE
  • PoE-Gesamtleistung: 90 Watt
  • Pol 3,6 für Power+ und Pol 1,2 für Power-
  • Pol 4,5 für Power+ und Pol 7,8 für Power-
Klemmleiste
  • Redundante Stromversorgung, 4-polig
  • Kabeldurchmesser: 0,34mm^2 bis 2,5mm^2
  • Volldraht (AWG): 12-24/14-22
  • Feindraht (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5Nm / 0,56 Nm
  • Abisolierlänge: 7 – 8mm
MTBF
  • >716,685 Stunden
Gehäuse
  • IP30 Metallgehäuse
  • DIN-Schienenmontage
  • Wandbefestigung
  • Erdungspunkt
  • Unterstützt ESD Berührung 6kV, Luft 8kV
  • 2 KV Überlastschutz
Betriebstemperatur
  • - 40° — 75° C (-40° — 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße (L x B x H)
  • 104 x 82 x 32 mm (4.1 x 3.2 x 1.2 Zoll)
Gewicht
  • 154 g (5,4 Unzen)
Zertifizierungen
  • CE
  • FCC
  • IEC EN60950-1
  • Schock (IEC 60068-2-27)
  • Freifall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre

PACKUNGSINHALT
  • TI-IG90
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Schienen- und Wandbefestigungszubehör

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
