8-Port industrieller Gigabit-PoE+-Switch mit Wandmontage und Frontzugang

TI-PG80F (Version V3)

  • 8 x Gigabit PoE+ Ports
  • 200 W PoE-Gesamtleistung
  • 16 Gbps Schaltkapazität
  • Weiterleitungsrate: 11,9 Mpps (64-byte Paketgröße)
  • Unterstützt Jumbo-Frames bis zu 9KB
  • Gehärteter Metall-Switch der Schutzklasse IP50
  • Inklusive DIN-Rail-Halterung und magnetischem Wandhalterungsset
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • Duale DC‑Stromeingänge mit Überstromschutz
  • Alarmrelais ausgelöst durch Stromausfall
  • Leistung sold separately (models: TI-S24048 or TI-S24052)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der 8-Port Industrial Gigabit PoE+ Frontzugangs-Wandswitch von TRENDnet, Modell TI-PG80F, eignet sich ideal für IP-Überwachung, IoT und Automatisierungsnetzwerke in Heim und Unternehmen. Dieser gehärtete, flache Gigabit-Industrieswitch bietet Frontzugang zu Ports und Leistungsanschlüssen für eine einfachere Installation. Das flache, kompakte Design ist ideal für Schaltschrank-Installationen mit begrenztem Platz. Der 8-Port-Industrieswitch verfügt über acht Gigabit-PoE+-Ports zum Anschluss von Geräten wie WLAN-Access Points, IP-Kameras und IoT-Geräten. Dieser gehärtete Frontzugangs-Switch ist mit einem IP50-Metallgehäuse ausgestattet, das für hohe Vibrationen und Stöße ausgelegt ist und in einem weiten Temperaturbereich von -40° bis 75 °C (-40° bis 167 °F) in Industrieumgebungen arbeitet.

Das wandmontierte Außengehäuse öffnete sich und zeigte einen installierten industriellen Netzwerkschalter und interne Netzteilkomponenten mit Kabelanschlüssen entlang der Unterseite.

Wandmontierbarer Frontzugangsschalter

Der flache, wandmontierbare Switch bietet Frontzugang zu den Ports und den Stromanschlüssen, um die Installation zu vereinfachen. Sein flaches, kompaktes Format eignet sich ideal für Schaltschrank-Installationen, in denen der Platz begrenzt ist.

Industrieller Gigabit PoE+-Switch mit acht Ethernet-Anschlüssen, der bis zu 200 W Gesamtleistung liefert und zwei Sicherheitskameras sowie einen drahtlosen Zugangspunkt mit Strom und Daten versorgt.

PoE+ Power

Ein PoE-Leistungsbudget von 200 W versorgt bis zu acht Power-over-Ethernet-Geräte mit PoE-Strom.

Industriegehärtetes Design zeichnet sich durch Vibrations- und Stoßfestigkeit, eine breite Betriebstemperaturtoleranz, eine zuverlässige Stromversorgung und ein langlebiges, IP50-zertifiziertes Metallgehäuse aus.

Gehärtetes Industriedesign

Ausgestattet mit einem Metallgehäuse mit IP50‑Zertifizierung ist dieser Front‑Access‑Switch so konzipiert, dass er hohen Vibrationen und Stößen standhält, und gleichzeitig in einem breiten Temperaturbereich von ‑40 ° bis 75 °C (‑40 ° bis 167 °F) für industrielle Umgebungen betrieben werden kann.

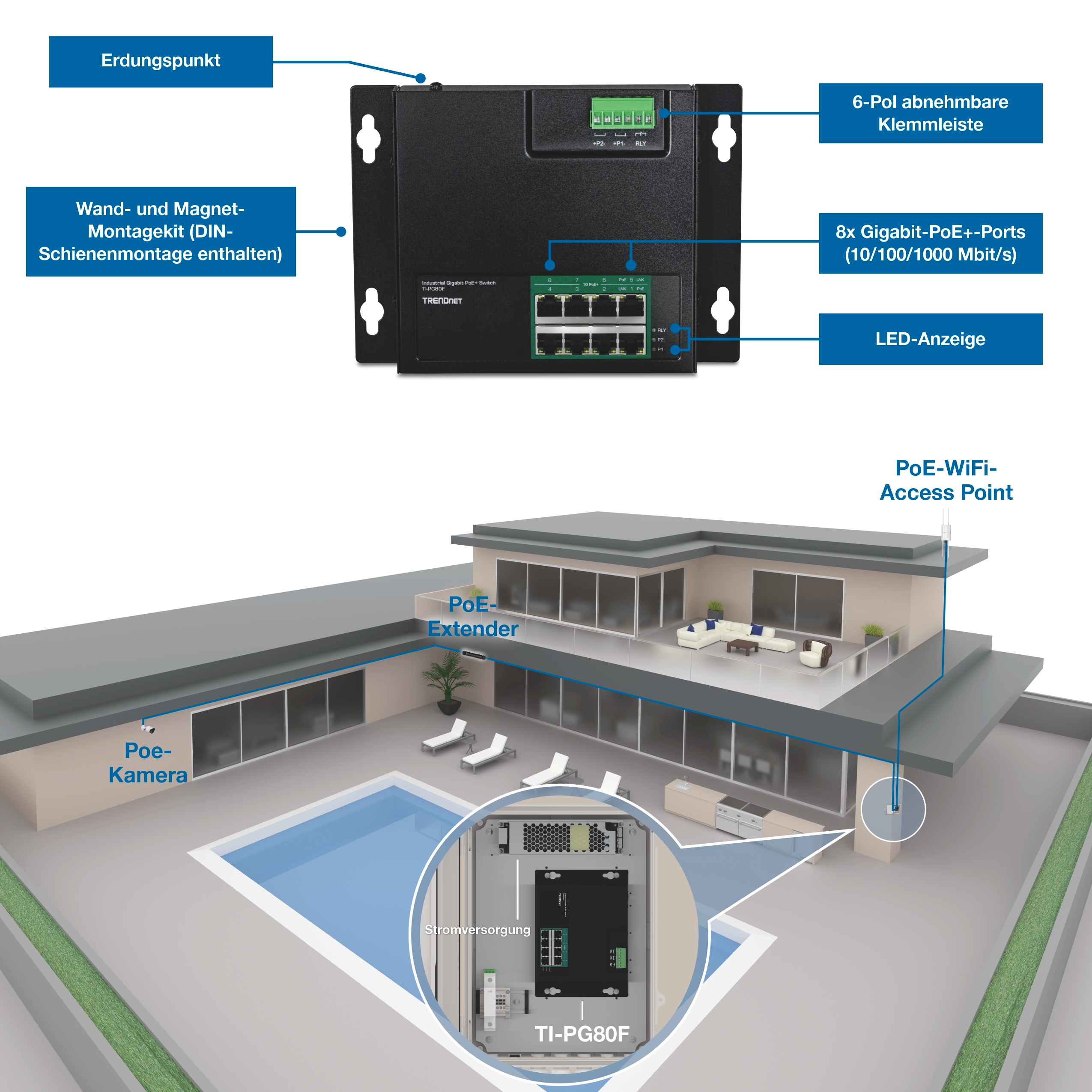

Annotierter industrieller Gigabit PoE+-Switch mit Erdungspunkt, 6-poliger abnehmbarem Klemmenblock, LED-Anzeiger, Wand- und Magnetmontage mit DIN-Schienen-Unterstützung sowie acht Gigabit PoE+-Ports. Unten zeigt ein Aufbaudiagramm für Wohnhäuser, wie der Switch mit einem Netzteil ausgestattet ist, der PoE-Verbindung zu Außenkameras, einem WLAN-Zugangspunkt und einem PoE-Extender über das gesamte Grundstück liefert.

Netzwerk-Ports

8 x Gigabit PoE+ Ports

PoE-Leistung

Liefert bis zu 30 W PoE+-Leistung pro Port mit einem Leistungsbudget von 200 W

Hardware Design

Das wandmontierbare Hardware-Design bietet Frontzugang zu Anschlüssen und Stromschnittstellen für einfachere Installation.

Kompakt

Die flache und kompakte Größe macht den Frontzugangsswitch ideal für Schrankeinbauten mit wenig Platz

Befestigungshardware

Inklusive DIN-Rail-Halterung und magnetischem Wandhalterungsset

Schaltkapazität

16 Gbps Schaltkapazität

Redundante Stromversorgung

Redundante Stromeingänge mit Überlastungsschutz (Stromversorgung separat erhältlich: TI-S24048 oder TI-S24052)

Alarmrelais

Alarmrelaisausgang ausgelöst durch Stromausfall der primären oder sekundären Stromeingänge

Jumbo Frames

Verschickt größere Pakete oder Jumbo Frames (bis zu 9 KB) für bessere Leistung

Extremer Temperaturbereich

Gehärtetes Industriegehäuse bietet einen weiten Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) und ermöglicht den Einbau in extrem heißen und kalten Umgebungen

Stoß- und vibrationsfest

Ausgelegt für Stöße (EN 60068-2-27), freien Fall (EN 60068-2-32) und Vibrationen (EN 60068-2-6) in Industrieumgebungen

Elektromagnetische Störfestigkeit

Entspricht den industriellen EMS-Zertifizierungen (IEC 61000-4-2) ESD: Kontakt: 6kV | Luft: 8kV, (IEC 61000-4-4-4) EFT: Leistung: 2kV | Signal: 2kV, (61000-4-5) Überlast: Leistung: 2kV | Signal: 2kV

LED-Anzeige

Frontzugangsschalter mit LED-Anzeigen für Stromversorgung, Alarmrelais und Portstatus

Erdungspunkt

Erdungspunkt schützt Ausrüstung vor externer elektrischer Überlast

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 8x Gigabit-PoE+-Ports (10/100/1000 Mbit/s)
  • 6-Pol abnehmbare Klemmleiste
  • LED-Anzeige
Leistung
  • RAM Datenpuffer: 256 KB
  • Switching Fabric: 16 Gbit/s
  • MAC Adresstabelle: 4 K Einträge
  • Jumbo-Frame: 9KB
  • Weiterleitungsrate: 11,9 Mpps (64-byte Paketgröße)
Gleichstrom
  • Eingang: 48 - 56 V DC
  • Kompatible Stromversorgung: TI-S24048 oder TI-S24052 (separat erhältlich)
  • Max. Leistungsaufnahme: 4,6 W bei 56 V DC (ohne PD)
PoE
  • 802.3af PoE: bis zu 15,4 W pro Port
  • 802.3at PoE+: bis zu 30 W pro Port
  • PoE budget: 200W @ 56V DC
  • PoE‑Modus A: Pin 1, 2 +; Pin 3, 6 -
Klemmleiste
  • Duale Stromeingänge, Alarmrelais‑Kontakt, 6‑polig
  • Alarm-Relais: 1 A bei 24 V DC
  • Drahtbereich: 0,34 mm², 2,5 mm²
  • Volldraht (AWG): 12-24/14-22
  • Litze (AWG): 12-24/14-22
  • Drehmoment: 5 lb-in / 0,5 Nm (Nordamerika) / 0,56 Nm (EU)
  • Abisolierlänge: 7-8mm
MTBF
  • 1.289.353 hours @ 25 °C
Gehäuse
  • Metallgehäuse der Schutzklasse IP50
  • DIN-Schienenmontage
  • Flache Bauweise
  • Wandbefestigung
  • Magnetische Befestigung
  • Erdungspunkt
  • 8KV ESD-Schutz
  • 2kV EFT‑Schutz
  • 2 KV Überlastschutz
Betriebstemperatur
  • - 40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Maße
  • 152 x 145 x 24 mm (6 x 5,7 x 0,95 Zoll.)
  • 198 x 145 x 24 mm (7,8 x 5,7 x 0,95 Zoll.) with brackets
Gewicht
  • 716g (25,3 oz.)
Zertifizierungen
  • CE
  • FCC
  • LVD
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 jahre

PACKUNGSINHALT
  • TI-PG80F
  • Entfernbare Klemmleiste
  • DIN-Schienen-, Wand- und Magnetmontage-Kit

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
