5-Port Industrial Gigabit PoE+ Wandmontage-Frontzugriffs-Switch

TI-PG50F (Version V3)

  • 4 x Gigabit PoE+-Ports
  • 1 x Gigabit-Port
  • 120 W PoE‑Budget
  • 10 Gbit/s Schaltkapazität
  • Weiterleitungsrate: 7,44 Mpps (64‑Byte‑Paketgröße)
  • Unterstützt Jumbo‑Frames bis zu 9 KB
  • Gehärteter Metall-Switch der Schutzklasse IP50
  • Enthält DIN‑Schienenhalterung, Magnethalterung und Wandmontagesatz
  • Betriebstemperaturbereich von -40° bis 75°C (-40° bis 167°F)
  • Duale DC‑Stromeingänge mit Überstromschutz
  • Alarmrelais, das bei Stromausfall ausgelöst wird
  • Netzteil separat erhältlich (Modelle: TI-S15052 oder TI-S12048)
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Der 5-Port Industrial Gigabit PoE+ Wandmontage-Frontzugriffs-Switch von TRENDnet, Modell TI-PG50F, eignet sich ideal für IP-Überwachungs-, IoT- und Automationsnetzwerke in Wohn- und Geschäftsbereichen. Dieser gehärtete, industrielle flache Gigabit-Switch bietet Frontzugriff auf Ports und Stromschnittstellen und erleichtert so die Installation. Die flache, kompakte Bauform macht ihn ideal für Schrankinstallationen mit begrenztem Platz. Der 5-Port-Industrieswitch verfügt über vier Gigabit-PoE+-Ports zum Anschluss von Geräten wie Wireless Access Points, IP-Kameras und IoT-Geräten sowie über einen Gigabit-Port für den Netzwerk-Uplink. Dieser gehärtete Frontzugriffs-Switch ist mit einem Metallgehäuse der Schutzklasse IP50 ausgestattet, das für einen hohen Grad an Vibrationen und Stößen ausgelegt ist und in einem weiten Temperaturbereich von -40 °C bis 75 °C (-40 °F bis 167 °F) in industriellen Umgebungen betrieben werden kann.

Das wandmontierte Außengehäuse öffnete sich und zeigte einen installierten industriellen Netzwerkschalter und interne Netzteilkomponenten mit Kabelanschlüssen entlang der Unterseite.

Wandmontierbarer Frontzugangsschalter

Der flache, wandmontierbare Switch bietet Frontzugriff auf Ports und Stromschnittstellen, um Installation und Verkabelung zu vereinfachen, und ist damit ideal für Schrankinstallationen mit begrenztem Platz.

Der industrielle Gigabit-PoE+-Switch liefert bis zu 120W Gesamtleistung und liefert dabei Strom und Daten an zwei Sicherheitskameras und einen drahtlosen Zugangspunkt.

PoE+‑Leistung

Ein PoE‑Budget von 120 W stellt PoE‑Leistung für bis zu vier Power‑over‑Ethernet‑Geräte bereit.

Industriegehärtetes Design zeichnet sich durch Vibrations- und Stoßfestigkeit, eine breite Betriebstemperaturtoleranz, eine zuverlässige Stromversorgung und ein langlebiges, IP50-zertifiziertes Metallgehäuse aus.

Gehärtetes Industriedesign

Ausgestattet mit einem Metallgehäuse mit IP50‑Zertifizierung ist dieser Front‑Access‑Switch so konzipiert, dass er hohen Vibrationen und Stößen standhält, und gleichzeitig in einem breiten Temperaturbereich von ‑40 ° bis 75 °C (‑40 ° bis 167 °F) für industrielle Umgebungen betrieben werden kann.

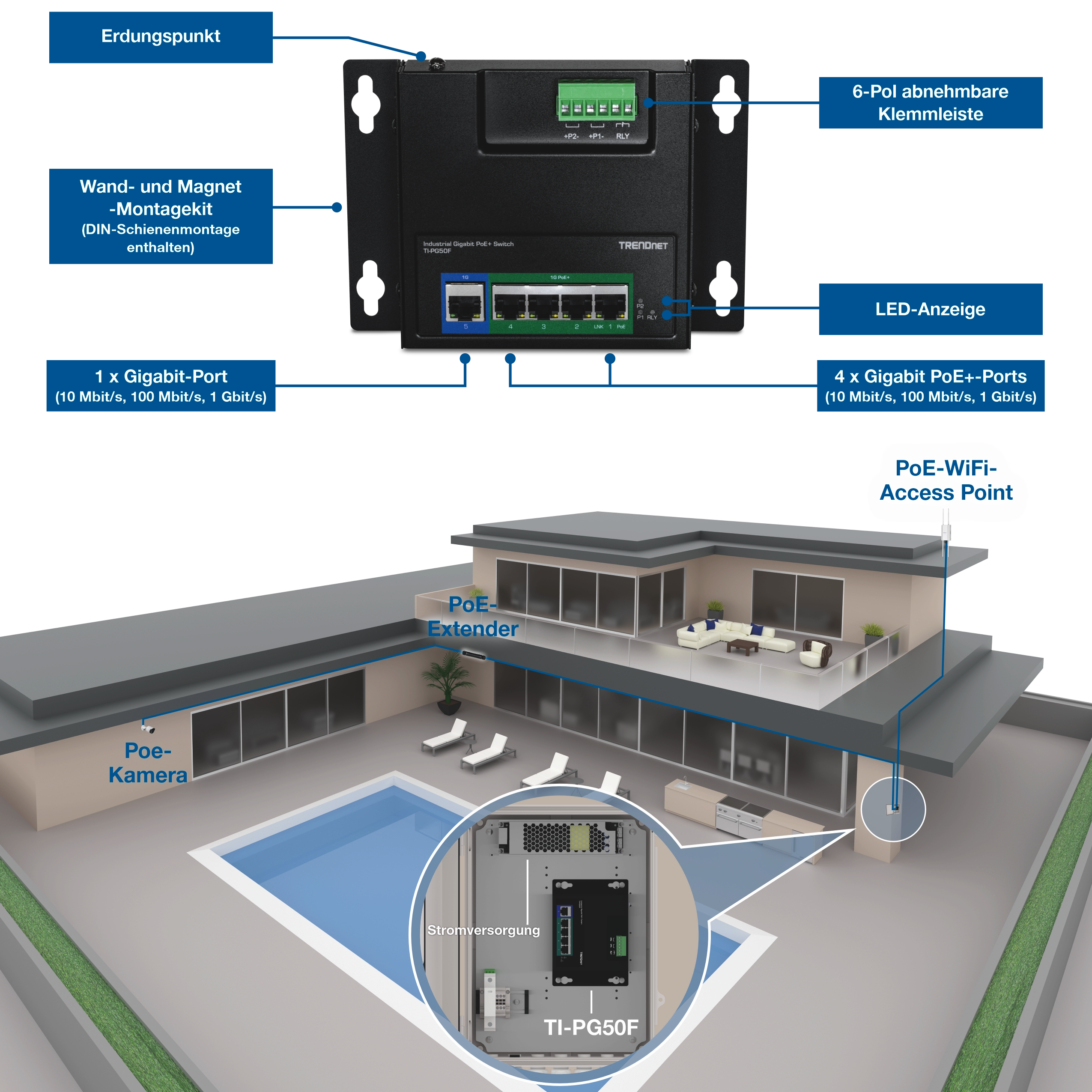

Annotierter industrieller Gigabit-PoE+-Switch mit Erdungspunkt, 6-poligem abnehmbarem Klemmenblock, LED-Anzeiger, Wand- und Magnetmontage mit DIN-Schienen-Unterstützung, einem Gigabit-Anschluss und vier Gigabit-PoE+-Ports. Unten zeigt ein Aufbaudiagramm für Wohnhäuser, wie der Switch mit einem Netzteil ausgestattet ist, der PoE-Verbindung zu Außenkameras, einem WLAN-Zugangspunkt und einem PoE-Extender über das gesamte Grundstück liefert.

Netzwerk-Ports

4x Gigabit‑PoE+‑Ports und 1x Gigabit‑Port

PoE‑Leistung

Liefert bis zu 30 W PoE+-Leistung pro Port mit einer Gesamtleistung in Höhe von 120 Watt

Hardware Design

Das wandmontierbare Hardware-Design bietet Frontzugang zu Anschlüssen und Stromschnittstellen für einfachere Installation.

Kompakt

Die flache und kompakte Größe macht den Frontzugangsswitch ideal für Schrankeinbauten mit wenig Platz

Befestigungshardware

Inklusive DIN-Rail-Halterung und magnetischem Wandhalterungsset

Schaltkapazität

10 Gbit/s Schaltkapazität

Redundante Stromversorgung

Zwei Stromeingänge mit Überlastschutz (Netzteil separat erhältlich: TI‑S15052 oder TI‑S12048)

Alarmrelais

Alarmrelaisausgang ausgelöst durch Stromausfall der primären oder sekundären Stromeingänge

10KB Jumbo Frames

Verschickt größere Pakete oder Jumbo Frames (bis zu 9 KB) für bessere Leistung

Extremer Temperaturbereich

Gehärtetes Industriegehäuse bietet einen weiten Betriebstemperaturbereich von -40° - 75° C (-40° - 167° F) und ermöglicht den Einbau in extrem heißen und kalten Umgebungen

Stoß- und vibrationsfest

Ausgelegt für Stöße (EN 60068-2-27), freien Fall (EN 60068-2-32) und Vibrationen (EN 60068-2-6) in Industrieumgebungen

Elektromagnetische Störfestigkeit

Entspricht den industriellen EMS-Zertifizierungen (IEC 61000-4-2) ESD: Kontakt: 6kV | Luft: 8kV, (IEC 61000-4-4-4) EFT: Leistung: 2kV | Signal: 2kV, (61000-4-5) Überlast: Leistung: 2kV | Signal: 2kV

LED‑Anzeigen

Frontzugangsschalter mit LED-Anzeigen für Stromversorgung, Alarmrelais und Portstatus

Erdungspunkt

Der Erdungspunkt schützt die Geräte vor externen elektrischen Überspannungen.

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Geräteschnittstelle
  • 4 x Gigabit PoE+-Ports (10 Mbit/s, 100 Mbit/s, 1 Gbit/s)
  • 1 x Gigabit-Port (10 Mbit/s, 100 Mbit/s, 1 Gbit/s)
  • 6-Pol abnehmbare Klemmleiste
  • LED-Anzeige
Leistung
  • RAM Datenpuffer: 128 KB
  • Switching Fabric: 10 Gbps
  • MAC Adresstabelle: 2K Einträge
  • Jumbo Frame: 9KB
  • Weiterleitungsrate: 7,44 Mpps (64-byte Paketgröße)
Gleichstrom
  • Eingang: 48 - 56 V DC
  • Kompatibles Netzteil: TI-S12048 oder TI-S15052 (separat erhältlich)
  • Max. Verbrauch: 3,5 W bei 56 V DC (ohne PD)
PoE
  • 802.3af PoE: up to 15.4W per Ports
  • 802.3at PoE+: up to 30W per Ports
  • PoE budget: 120W @ 56V DC
  • PoE‑Modus A: Pin 1, 2 +; Pin 3, 6 -
Klemmleiste
  • Duale Stromeingänge, Alarmrelais‑Kontakt, 6‑polig
  • Alarm-Relais: 1 A bei 24 V DC
  • Drahtbereich: 0,34 mm², 2,5 mm²
  • Volldraht (AWG): 12-24/14-22
  • Litze (AWG): 12-24/14-22
  • Drehmoment: 5 lb-in / 0,5 Nm (Nordamerika) / 0,56 Nm (EU)
  • Abisolierlänge: 7-8mm
MTBF
  • 1,311,618 hours @ 25° C
Gehäuse
  • Metallgehäuse der Schutzklasse IP50
  • DIN-Schienenmontage
  • Flache Bauweise
  • Wandbefestigung
  • Magnetische Befestigung
  • Erdungspunkt
  • 8KV ESD-Schutz
  • 2kV EFT‑Schutz
  • 2 KV Überlastschutz
Betriebstemperatur
  • - 40° – 75° C (-40° – 167° F)
Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
Abmessungen
  • 117 x 120 x 24mm (4.6 x 4.7 x 0.95 in.)
  • 165 x 120 x 24mm (6.5 x 4.7 x 0.95 in.) mit Halterungen
Gewicht
  • 500g (17,7 onces)
Zertifizierungen
  • CE
  • FCC
  • LVD
  • Shock (IEC 60068-2-27)
  • Freier Fall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantie
  • 3 jahre

PACKUNGSINHALT
  • TI-PG50F
  • Entfernbare Klemmleiste
  • DIN-Schienen-, Wand- und Magnetmontage-Kit

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
