Standards | - IEEE 802.3
- IEEE 802.3u
- IEEE 802.3ab
- IEEE 802.3x
|
Device Interface | - 5 x Gigabit ports
- 4-pin removable terminal block
- LED indicators
- DIN-Rail mount
- Wall mount
- Grounding point
|
Data Transfer Rate | - Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
- Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
- Gigabit: 2000 Mbps (full duplex)
|
Performance | - Data RAM Buffer: 1024 KB
- Switching Fabric: 10 Gbps
- MAC Address Table: 8 K entries
- Forwarding rate: 7.44 Mpps (64-byte packet size)
|
Special Features | - Hardened components rated for extreme temperatures
- Dual redundant power inputs
- Auto-Negotiation
- Auto store and forward architecture
- Automatic address learning and address aging
- ESD 8 KV and Surge 6 KV protection
|
Power | - Input: 12 - 56 V DC or 18 - 36 V AC
- Compatible power supply: TI-M6024 (sold separately)
- Consumption: Max. 2.76 Watts
|
Terminal Block | - Redundant power inputs, 4 pin
- Wire range: 0.34 mm^2 to 2.5 mm^2
- Solid wire (AWG): 12-24/14-22
- Stranded wire (AWG): 12-24/14-22
- Torque: 5 lb. – In / 0.5 Nm / 0.56 Nm
- Wire strip length: 7-8 mm
|
MTBF | |
Housing | - IP30 metal case
- DIN-rail mount
- Wall mount
- Grounding point
- 8 KV ESD protection
- 6 KV surge protection
|
Operating Temperature | - - 40 to 75 °C (-40 to 167 °F)
|
Operating Humidity | |
Dimensions | - 113 x 82 x 31 mm (4.4 x 3.2 x 1.2 in.)
|
Weight | |
Certifications | - CE
- FCC
- Shock (IEC 60068-2-27)
- Freefall (IEC 60068-2-32)
- Vibration (IEC 60068-2-6)
|
Warranty | |
PACKAGE CONTENTS |

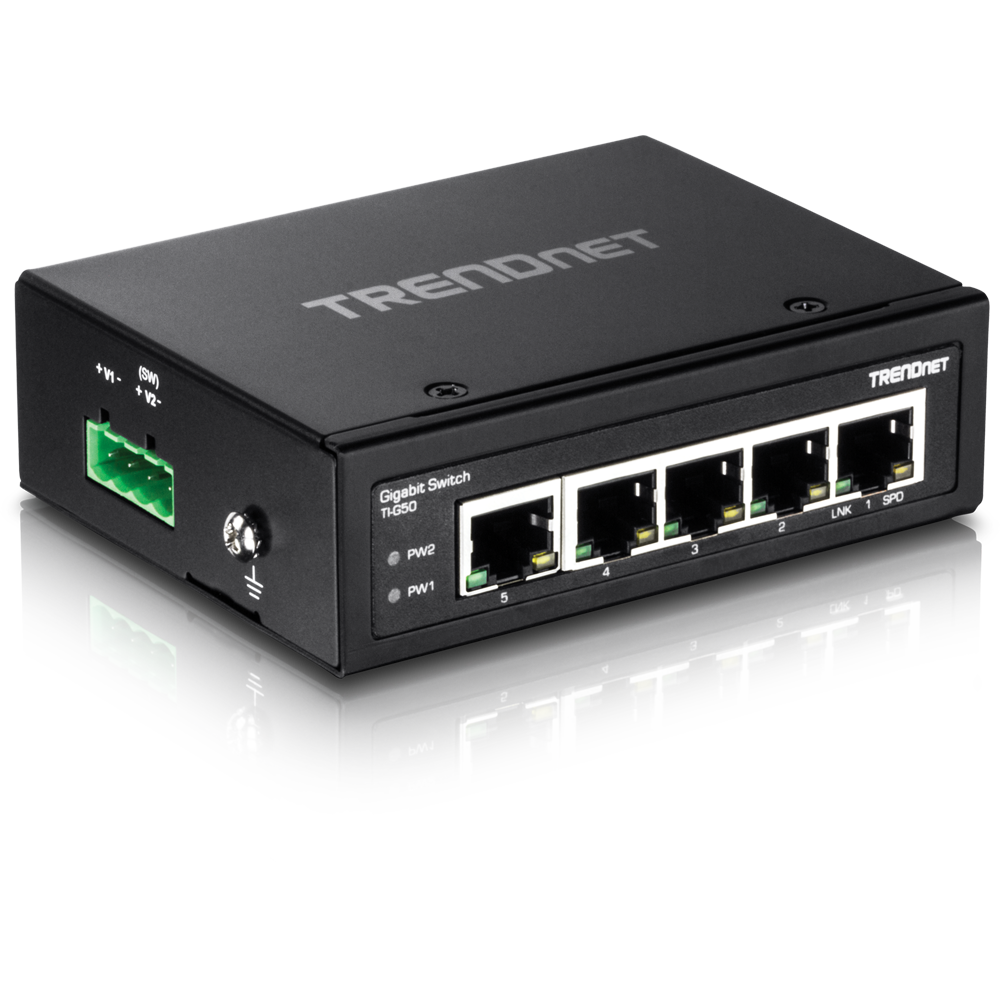

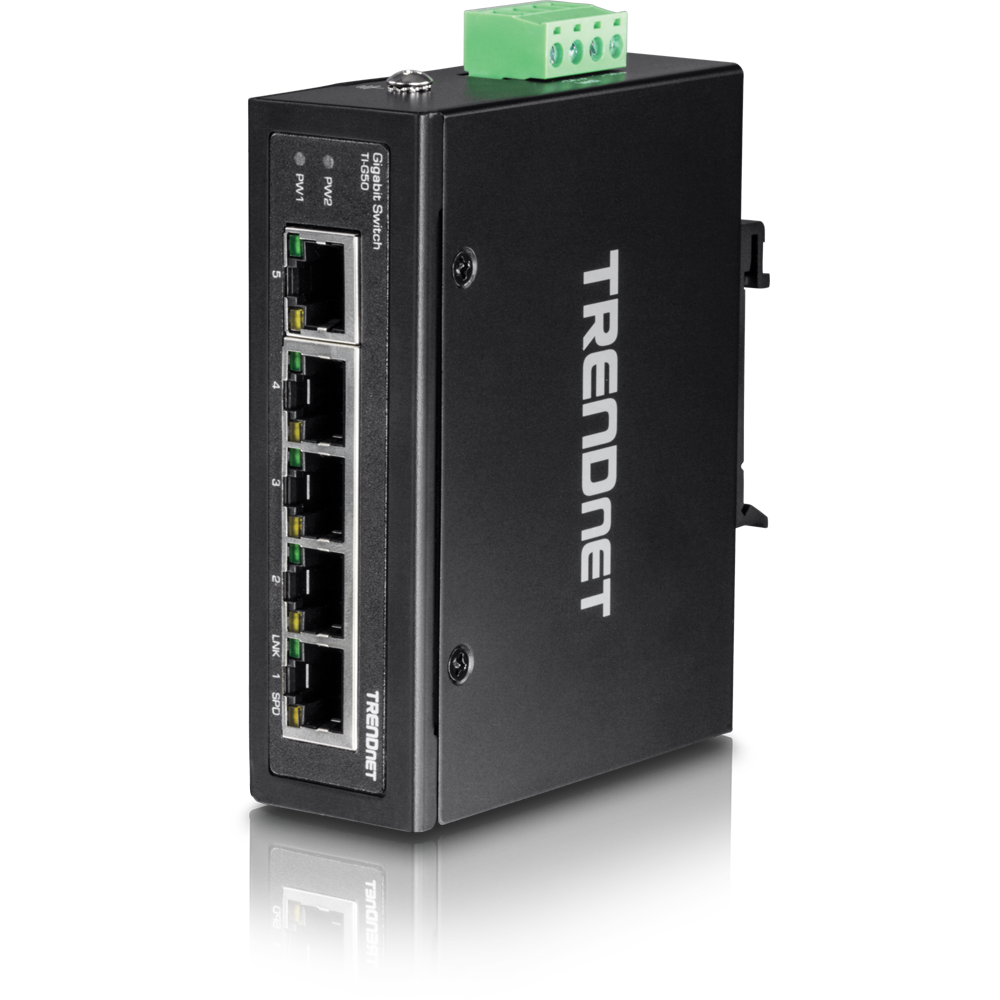

- TI-G50
- Quick Installation Guide

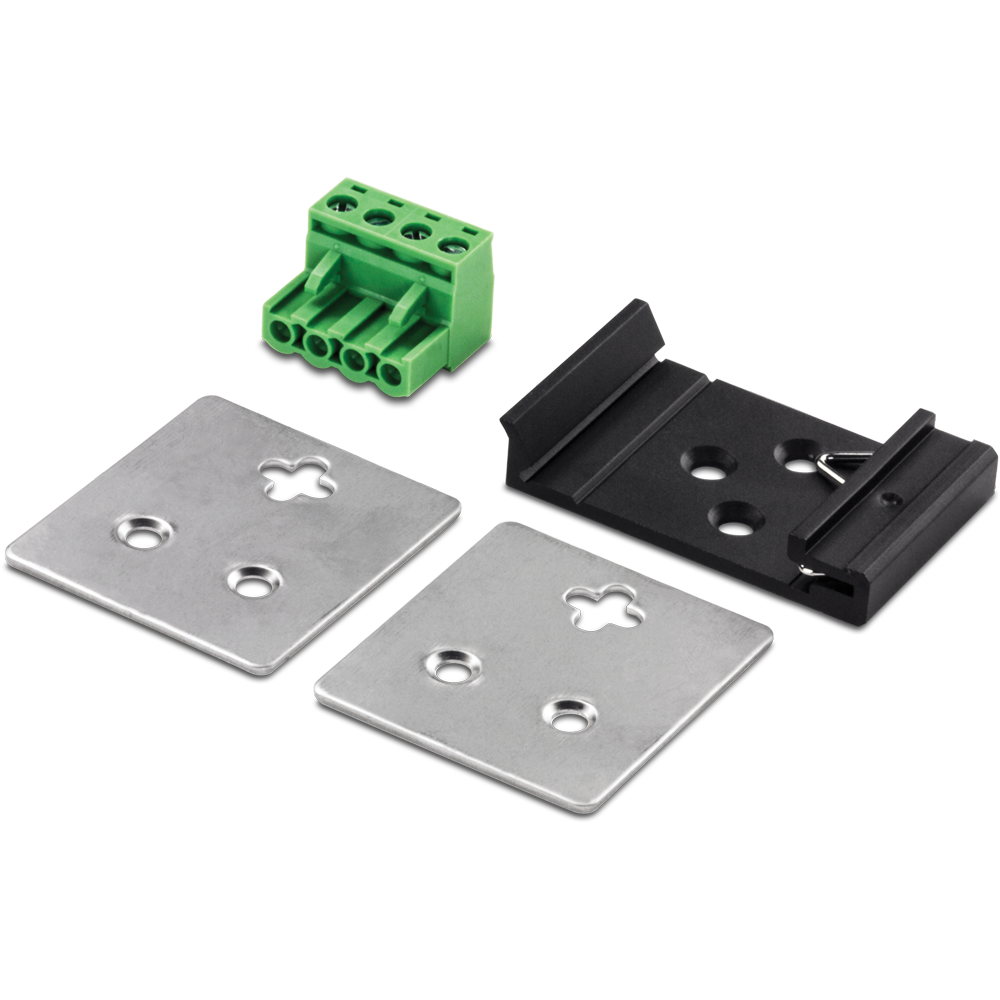

- Removable terminal block
- DIN-rail / wall mount kit
|
All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.
