Divisor PoE++ Gigabit industrial

TI-SG104 (Version V2)

  • Divide una señal PoE Gigabit en fuentes de alimentación y de datos separadas
  • Divide una señal PoE++ 90W en fuentes de alimentación y de datos separadas
  • Una sola fuente Ultra PoE++ puede alimentar dos dispositivos
  • Para mejorar el rendimiento, debe combinarse con switchs o inyectores UPoE
  • Amplio intervalo de temperaturas de funcionamiento, -40 a 75 °C (-40 a 167 °F)
  • Conforme con IEEE 802.3bt
  • Para mejorar el rendimiento, debe combinarse con switchs o inyectores PoE++ de TRENDnet
  • Cumple con NDAA / TAA (solo EE. UU. y Canadá)
NDAA/TAA Compliant
Price: $77.98
Quantity:
Wishlist

El divisor PoE++ Gigabit industrial de TRENDnet, modelo TI-SG104, conecta en red un dispositivo no PoE utilizando una conexión PoE++ Gigabit y dividiéndola en fuentes de alimentación y de datos Gigabit separadas. El divisor industrial PoE++ gigabit UPoE puede alimentar dos dispositivos desde una única fuente PoE. Un cómodo interruptor DIP en el divisor PoE++ ajusta la potencia de salida a 12, 16, 24 o 48V para adaptarse a los requisitos variables de alimentación de los dispositivos no PoE. La doble salida de alimentación de CC del divisor PoE++ aumenta la compatibilidad con los dispositivos.

Splitter PoE++ industrial mostrado a la derecha con dos puertos Ethernet y un bloque de terminales verde en la parte superior, conectado mediante líneas etiquetadas a un switch PoE++, un switch no PoE y una fuente de alimentación CC, que ilustra cómo se separan la alimentación PoE y los datos para dispositivos de red no PoE

Alimentado por PoE++

No se requiere adaptador de corriente; el divisor PoE++ toma una conexión de red PoE++ y divide la alimentación y los datos en conexiones separadas; esto permite conectar en red un dispositivo no PoE con la alimentación situada a 100m (328 pies).

Vista frontal de un splitter PoE++ industrial con dos puertos Ethernet etiquetados PoE IN y DATA, indicadores LED de alimentación y un recuadro ampliado que muestra un interruptor DIP rojo de dos posiciones etiquetadas 1 y 2 para ajustes de salida configurables

Salida de voltaje ajustable

Un cómodo interruptor switch DIP ajusta la salida de voltaje a 12V (2,3A), 16V (2,3A), 24V (2.3A) o 48V (1,5A) para adaptarse a los requisitos variables de alimentación de los dispositivos no PoE.

Splitter PoE++ industrial mostrado montado en una pared vertical mediante un soporte metálico y tornillos, con líneas guía discontinuas que indican la alineación de los orificios de montaje y el dispositivo fijado con los puertos Ethernet orientados hacia el exterior

Soporte de montaje flexible

Las opciones de montaje en pared y DIN-rail del divisor PoE++ proporcionan una mayor flexibilidad de configuración y se adaptan a la mayoría de los escenarios de instalación.

Gigabit Ethernet

1 puerto PoE++ Gigabit de entrada, 1 puerto Gigabit de salida

Alimentado por PoE++

No se requiere adaptador de corriente; el divisor PoE++ toma una conexión de red PoE++ y divide la alimentación y los datos en conexiones separadas. Esto permite conectar en red un dispositivo no PoE con la alimentación situada a 100m (328 pies).

Salida de voltaje ajustable

Un cómodo interruptor DIP ajusta la salida de voltaje a 12V (2,3A), 16V (2,3A), 24V (2,3A) o 48V (1,5A) para adaptarse a los requisitos de alimentación de los dispositivos no PoE.

Bloque de terminales de salida de alimentación de CC doble

El divisor PoE++ ofrece un bloque de terminales de salida de alimentación de CC doble, el cual alimenta dos dispositivos

Temperaturas extremas

Un intervalo de temperaturas de funcionamiento, de -40° – 75°C (-40° – 167°F) permite instalaciones en entornos industriales de extremo calor o frío

Pared aumentable

El diseño con opción de montaje en pared del divisor UPoE se adapta a la mayoría de configuraciones de instalación.

Montaje DIN-Rail

La concepción del divisor PoE++ industrial para montaje DIN-RAIL se adapta a un DIN-Rail TS35 estándar

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt

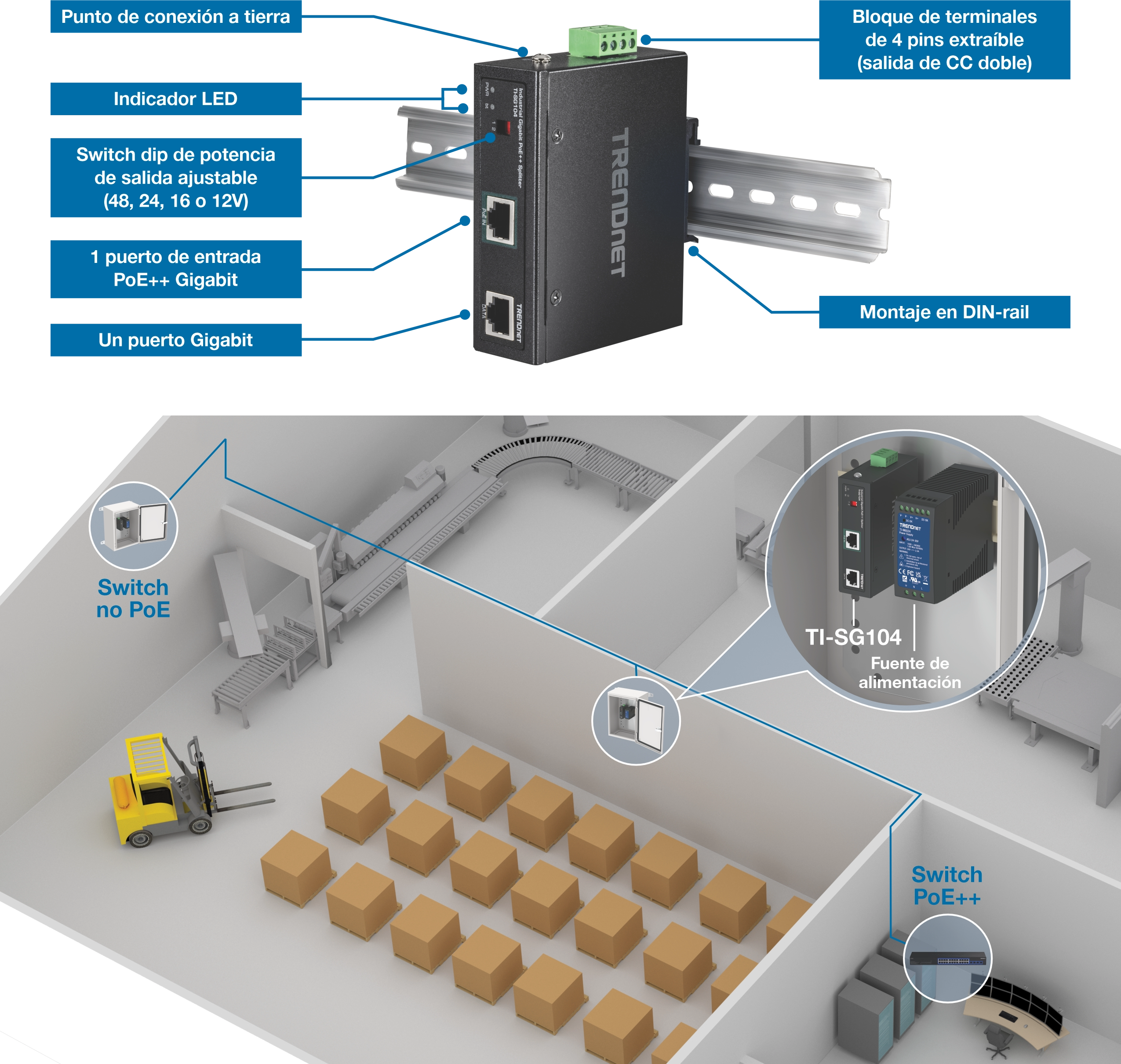

Interfaz del dispositivo
  • Un puerto Gigabit
  • 1 puerto de entrada PoE++ Gigabit
  • Bloque de terminales de 4 pins extraíble (salida de CC doble)
  • Switch dip de potencia de salida ajustable (48, 24, 16 o 12V)
  • Indicador LED
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Doble salida de potencia de CC
  • Negociación automática
  • Protección contra descarga electrostática de 6 kilovoltios y sobrecorriente de 2 kilovoltios
Alimentación
  • Entrada: Alimentación PoE 15,4W/30W/60W/90W
  • Consumo máximo: 1W (solo divisor)
  • Salida de CC combinada máx.: 48V (1,5A), 24V (2,3A), 16V (2,3A), 12V (2,3A)
Entrada PoE Máxima salida de CC (dividida entre dos dispositivos)
90W
  • 48V(1,5A) Salida de CC: 72W
  • 24V(2,3A) Salida de CC: 55W
  • 16V(2,18A) Salida de CC: 35W
  • 12V(2,25A) Salida de CC: 27W
60W
  • 48V(1,16A) Salida de CC: 56W
  • 24V(2,12A) Salida de CC: 51W
  • 16V(2,18A) Salida de CC: 35W
  • 12V(2,16A) Salida de CC: 26W
30W
  • 48V(0,52A) Salida de CC: 25W
  • 24V(0,95A) Salida de CC: 23W
  • 16V(1.37A) Salida de CC: 22W
  • 12V(1,83A) Salida de CC: 22W
15.4W
  • 48V(0,22A) Salida de CC: 10,6W
  • 24V(0,44A) Salida de CC: 10,7W
  • 16V(0,63A) Salida de CC: 10,2W
  • 12V(0,85A) Salida de CC: 10,2W
Bloque de terminales
  • Salida de alimentación de CC doble, 4 pins
  • Alcance del cable: 0,34mm² a 2,5mm²
  • Cable rígido (AWG): 12-24
  • Cable trenzado (AWG): 12-24
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7-8 mm
Switch DIP
DIP 1 DIP 2 Función
Arriba Arriba 48V CC (por defecto)
Abajo Arriba 24V DC
Arriba Abajo 16V DC
Abajo Abajo 12V DC
MTBF
  • 622.154 horas @ 50°C
Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
  • Protección para descarga electrostática de 6 kilovoltios
  • Protección para sobretensiones de 2KV
Temperatura de operação
  • - 40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95% (sin condensación)
Dimensiones
  • 104 x 82 x 32 mm (4,1 x 3,2 x 1,2 pulgadas)
Peso
  • 150g (5,2 onzas)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
Garantía
  • 3 años
CONTENIDOS DEL PAQUETE
  • TI-SG104
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail y pared

All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.
