Gateway Modbus Industrial

TI-M12 (Version v1.0R)

  • 1 puerto serie, 2 puertos Fast Ethernet
  • Conecte un dispositivo serie RS-232/RS-422/RS-485, como un módem, a una red
  • Admite DHCP, obtiene automáticamente una dirección IP y consulta la dirección IP a través del protocolo de configuración en serie
  • Configure mediante gestión web o telnet
  • Auto-MDI/MDIX, puerto RJ45 con 10/100Mbps
  • Tasa de baudios del puerto serie de 50bps a 921,6Kbps
  • Amplio rango de temperatura de funcionamiento -40° a 75° C (-40° a 167° F)
  • Carcasa de metal con clasificación IP30
  • Cumple con NDAA / TAA
NDAA/TAA Compliant
Price: $208.99
Quantity:
Wishlist

La gateway modbus industrial de TRENDnet, modelo TI-M12, proporciona una conexión serie de un puerto y dos puertos Fast Ethernet a distancias de 100 m (328 pies) utilizando cableado Cat5e. Esta pasarela industrial modbus permite a los usuarios conectar un dispositivo serie modbus a una red.

Red

Los dos puertos Fast Ethernet admiten distancias de 100 m (328 pies) utilizando cableado Cat5e.

Conector de serie

Conecte fácilmente dispositivos serie RS-232/RS-422/RS-485 a la red.

Diseño industrial

Diseñado con una sólida carcasa con clasificación IP30, resistente a vibraciones e impactos, con protección contra descargas electrostáticas; interferencias electromagnéticas y sobretensiones, admite un amplio intervalo de temperaturas de funcionamiento [ -40° a 75° C (-40° a 167°F)] .

Red

Este convertidor modbus cuenta con dos puertos Fast Ethernet que admiten distancias de 100 m utilizando cableado Cat5e

Conector de serie

La pasarela modbus RTU a TCP permite a los usuarios conectar fácilmente dispositivos serie RS-232/RS-422/RS-485 a la red

Diseño industrial

Esta pasarela modbus fue diseñada con una sólida carcasa con clasificación IP30, resistente a un alto grado de vibraciones e impactos, con protección contra descargas electrostáticas, interferencias electromagnéticas y sobretensiones, admite un amplio intervalo de temperaturas de funcionamiento [- 45 a 75° C (- 40 a 167° F)].

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • RFC 768 UDP
  • RFC 793 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • Telnet RFC 854
  • RFC 958 NTP
  • DNS RFC 1591 (sólo cliente)
  • RFC 1908 SNMP v2c
  • RFC 2068 HTTP
  • Cliente DHCP RFC 2131
  • EIA / TIA RS-232 / RS-422 / RS-485

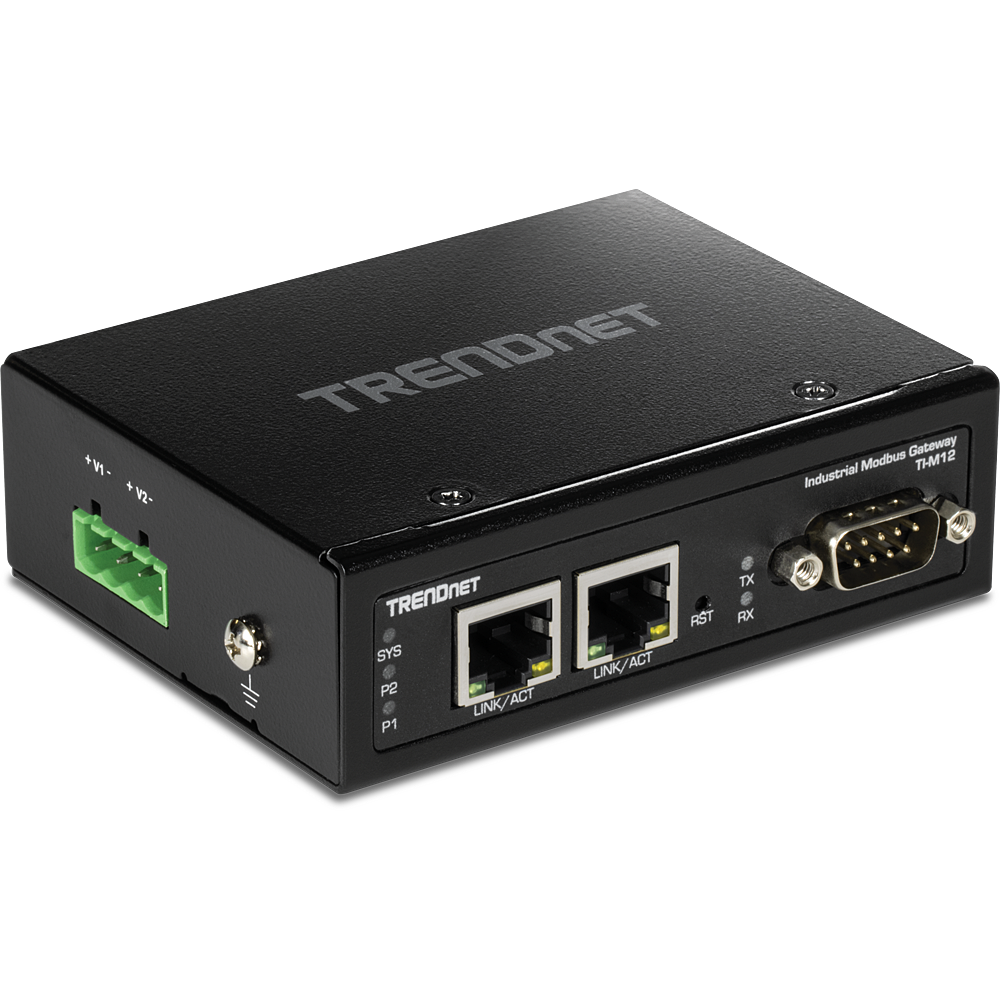

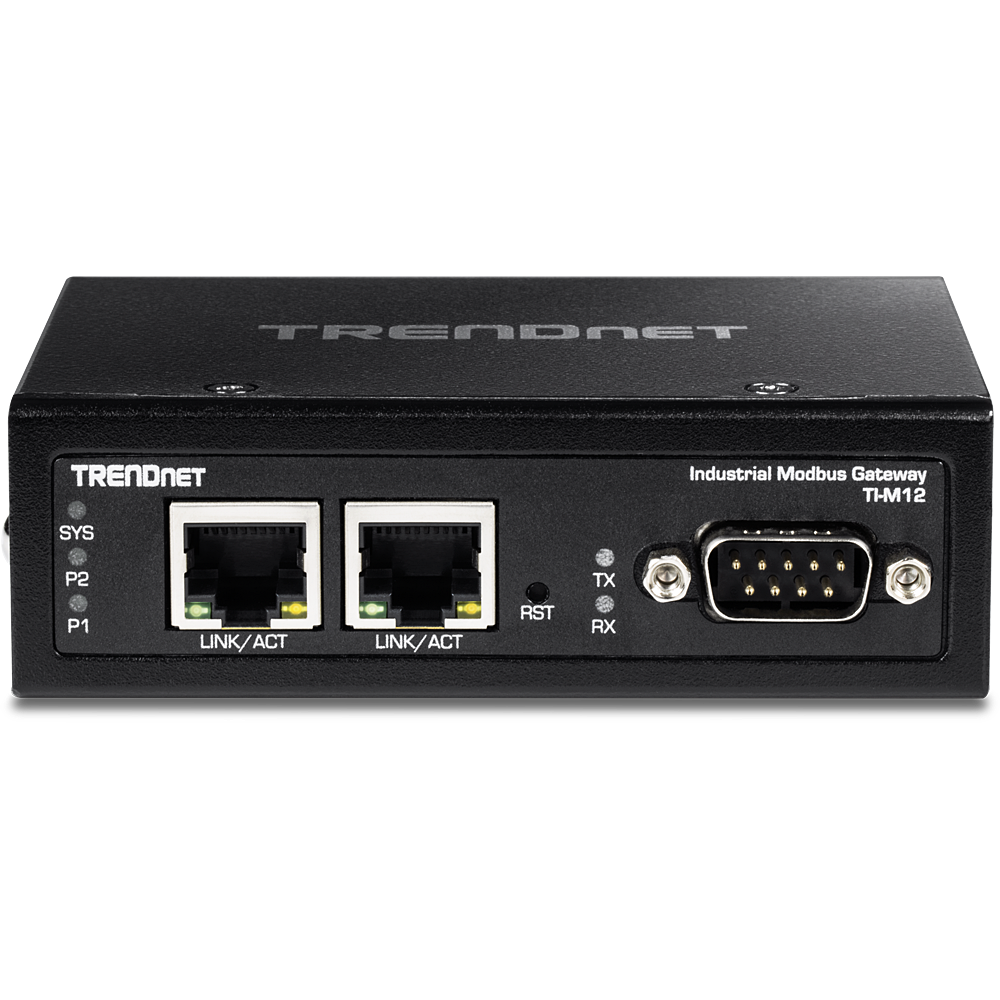

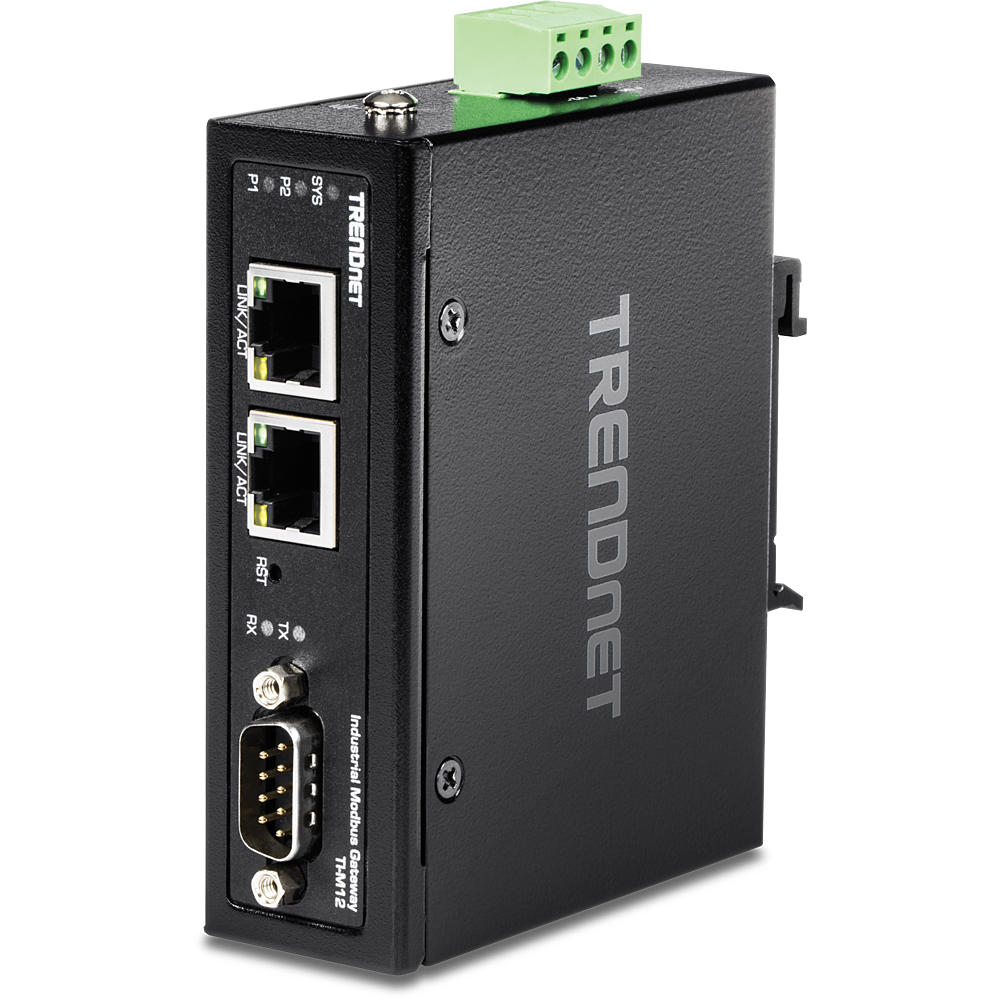

Interfaz del dispositivo
  • 1 puerto serie (DB-9)
  • 2 puertos a 10/100Mbps
  • Bloque de terminales de 4 pins extraíble
  • Indicadores LED

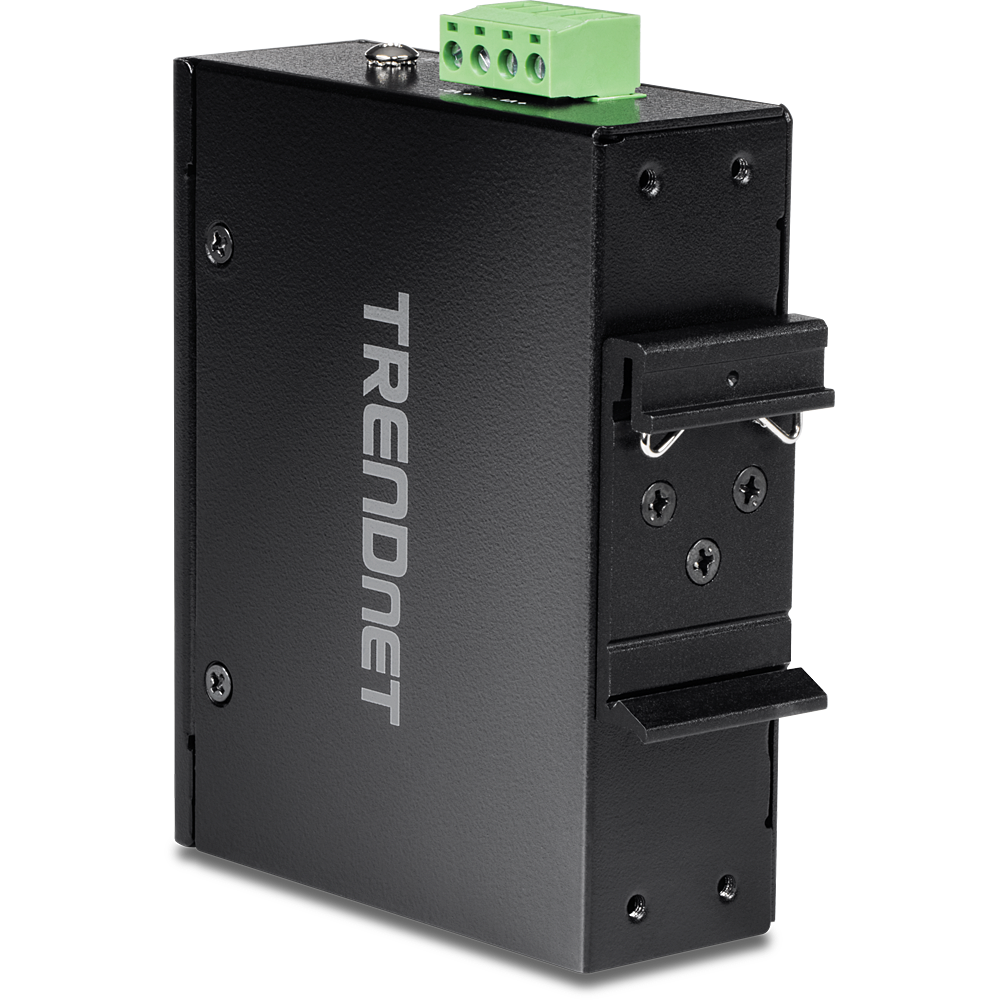

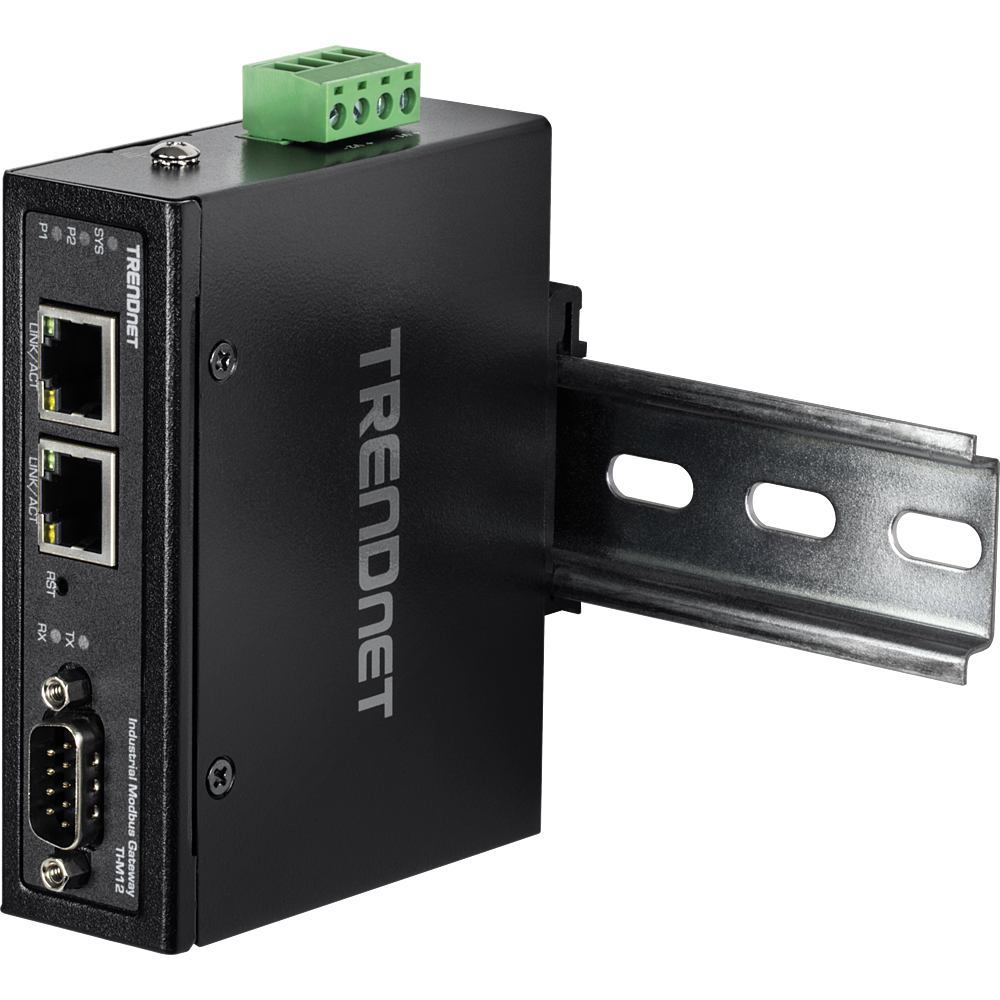

  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • 50bps – 921600bps
Performance
  • Búfer RAM de datos: 8 bits
  • Tabla de direcciones MAC: 2K de entradas
  • Tipo de paridad: Par, Impar, Ninguno, Espacio, Marca
  • Bit de parada: 1 o 1,5/2
Características especiales
  • Admite conexiones RS-232, RS-422 y cableado doble RS-485
  • Gestión basada en Web / Telnet / Windows®
  • Admite RTU maestro/esclavo y ASCII maestro/esclavo
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación redundantes
Conexiones
Pin123456789
RS-232DCDRxDTxDDTRGNDDSRRTSCTS-
RS-422TxD+ (A)TxD- (B)RxD- (B)RxD+ (A)GND----
RS-485--Datos- (B)Datos+ (A)GND----
Alimentación CC
  • Entrada: 12 – 56V DC
  • Fuente de alimentación compatible: TI-M6024 (se vende por separado)
  • Consumo máximo: 3.84W @ 48V DC

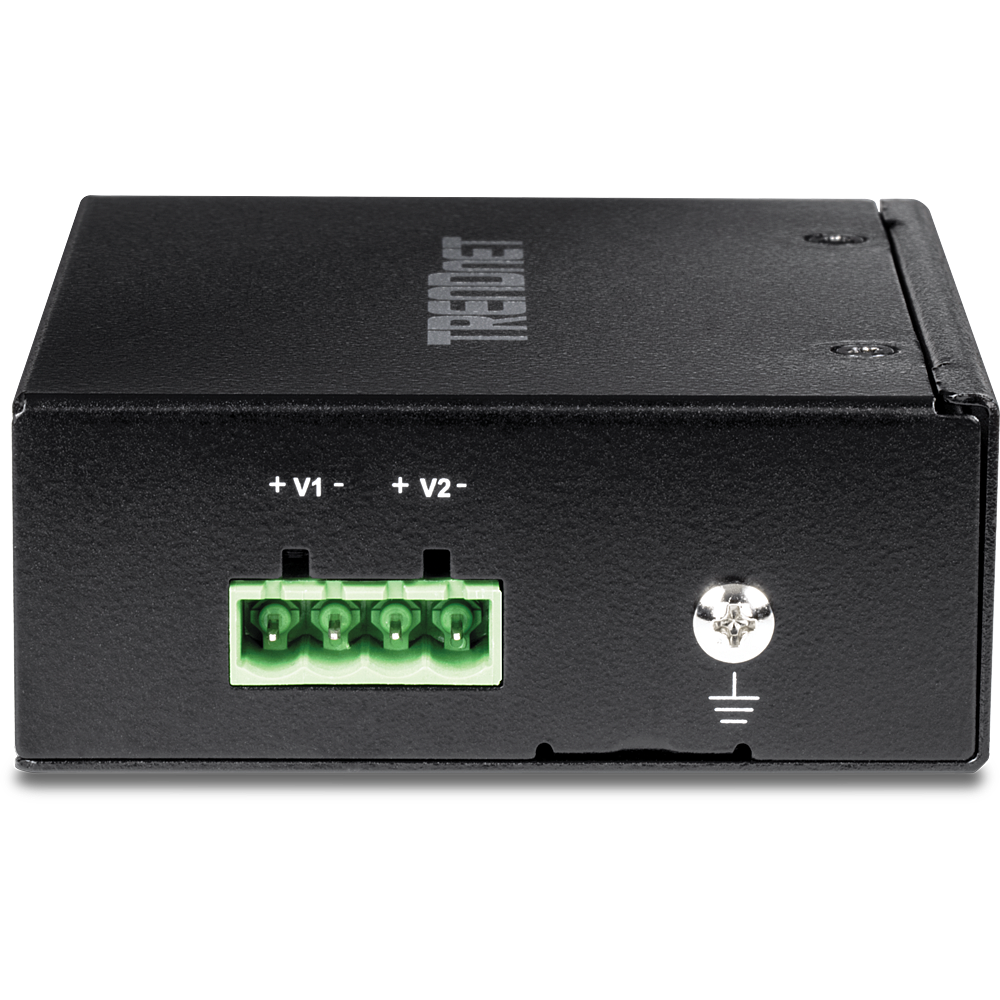

Bloque de terminales
  • Entradas de alimentación redundantes, 4 pines
  • Alcance del cable: 0.34 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-24/14-22
  • Cable trenzado (AWG): 12-24/14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7 – 8mm
MTBF
  • 521.243 horas
Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Temperatura de funcionamiento
  • - 40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95 % sin condensación
Dimensiones:
  • 103 x 80 x 31mm (4 x 3.14 x 1.22 pulgadas)
Peso
  • 154g (5.4 onzas)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantía
  • 3 años

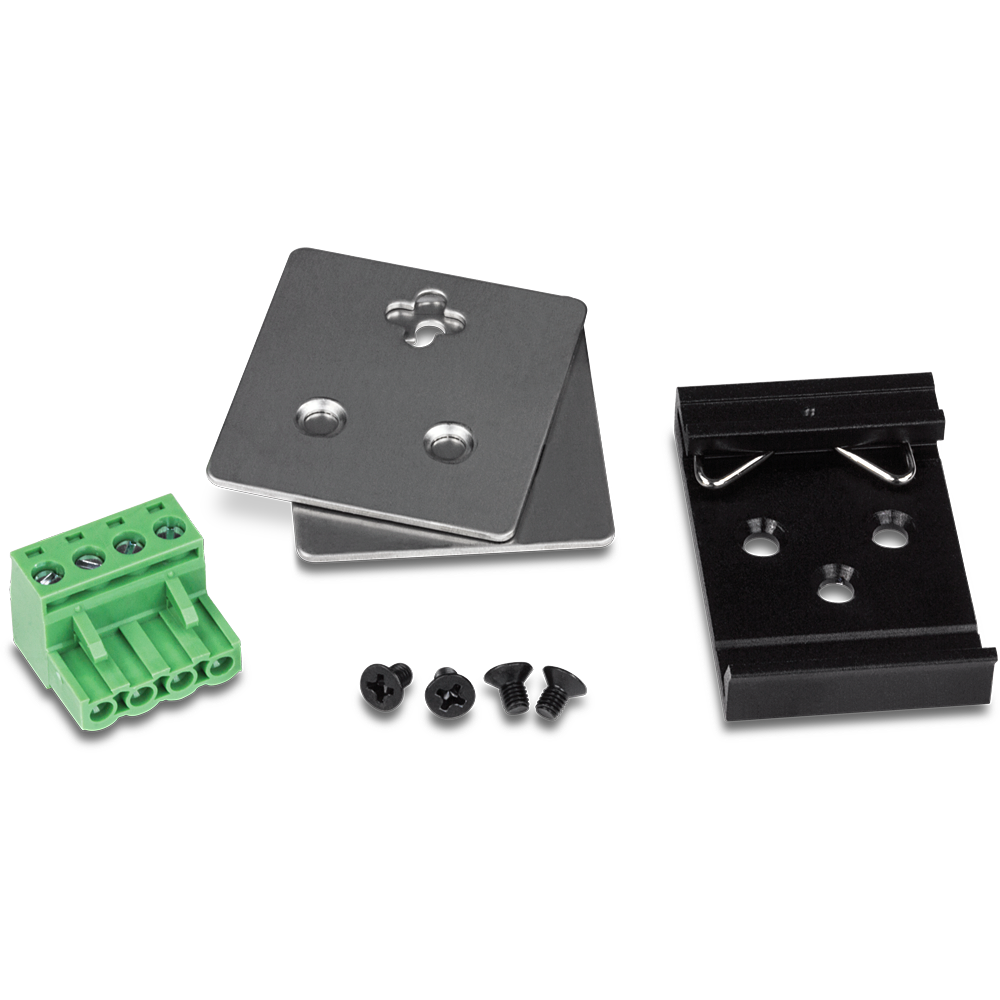

CONTENIDOS DEL PAQUETE
  • TI-M12
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail y pared

All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.
