Smart PoE de 24 puertos a 10/100Mbps con 4 puertos Gigabit y 2 ranuras Mini-GBIC

TPE-224WS   (Version B1.0R)

   Select Another Version
  • Reduce los costos en equipo al transmitir datos y alimentación eléctrica vía cables de red ya existentes
  • 24 puertos PoE a 10/100Mbps y 4 puertos Gigabit con Autonegociación y Auto-MDIX
  • Ofrece VLAN, IGMP Snooping, QoS, Trunking (concentración de enlaces), entre otros
DISCONTINUED PRODUCT
The TPE-224WS (Version B1.0R) has been discontinued. It has been replaced by the TPE-224WS (Version C1.1R). For a list of discontinued products, click here.
Utilidad
Utility
Nombre del archivo: Management_Utility.zip
SHA-1 Checksum: 43C887F69C87D01B12EB48DBF78CFC6E0F1D169D
Fecha
7/25/2017
Tamaño del archivo
529.98 kb
Descargas
Firmware
Firmware

Firmware Version: 1.02.03
Release Date: 7/2013

Notes:
  1. Displays the correct PoE max budget in GUI.

Note:
If you encounter problems when logging into the web management interface, you may need to temporarily disable your Antivirus software. Antivirus software installed with additional web browser components installed (such as the AVG® Anti-Virus Surf Shield component under the LinkScanner feature) may cause problems when accessing or logging into the web management interface.


Nombre del archivo: FW_TPE-224WS_B1(1.02.03).zip
SHA-1 Checksum: F4092A54A721101B5969AAF0B53BCF0A71BB5EA5
Fecha
7/25/2017
Tamaño del archivo
521.55 kb
Descargas
Hoja de datos
Datasheet (English)
Nombre del archivo: EN_Spec_TPE-224WS(B1.11R).pdf
Fecha
12/20/2013
Tamaño del archivo
762.50 kb
Descargas Email
Datasheet (Français)
Nombre del archivo: FR_Spec_TPE-224WS(B1.11R).pdf
Fecha
12/20/2013
Tamaño del archivo
765.33 kb
Descargas Email
Datasheet (Deutsch)
Nombre del archivo: GE_Spec_TPE-224WS(B1.11R).pdf
Fecha
12/20/2013
Tamaño del archivo
759.82 kb
Descargas Email
Datasheet (Español)
Nombre del archivo: SP_Spec_TPE-224WS(B1.11R).pdf
Fecha
12/20/2013
Tamaño del archivo
759.76 kb
Descargas Email
Datasheet (Pусский)
Nombre del archivo: RU_Spec_TPE-224WS(B1.11R).pdf
Fecha
12/20/2013
Tamaño del archivo
785.83 kb
Descargas Email
Datasheet (Italiano)
Nombre del archivo: ITA_Spec_TPE-224WS(B1.11R).pdf
Fecha
12/20/2013
Tamaño del archivo
760.36 kb
Descargas Email
Guía de instalación rápida
Guía de instalación rápida (English)
Nombre del archivo: EN_Web_TPE-224WS(1.12).pdf
Fecha
8/1/2011
Tamaño del archivo
1.48 mb
Descargas
Guía de instalación rápida (Français)
Nombre del archivo: FR_Web_TPE-224WS(1.12).pdf
Fecha
8/1/2011
Tamaño del archivo
1.40 mb
Descargas
Guía de instalación rápida (Deutsch)
Nombre del archivo: GE_Web_TPE-224WS(1.12).pdf
Fecha
8/1/2011
Tamaño del archivo
434.45 kb
Descargas
Guía de instalación rápida (Português)
Nombre del archivo: PO_Web_TPE-224WS(1.12).pdf
Fecha
7/26/2011
Tamaño del archivo
1.47 mb
Descargas
Guía de instalación rápida (Español)
Nombre del archivo: SP_Web_TPE-224WS(1.12).pdf
Fecha
7/26/2011
Tamaño del archivo
981.02 kb
Descargas
Guía de instalación rápida (Pусский)
Nombre del archivo: RU_Web_TPE-224WS(1.12).pdf
Fecha
8/1/2011
Tamaño del archivo
1.40 mb
Descargas
Guía de instalación rápida (Eesti)
Nombre del archivo: EST_Web_TPE-224WS(1.12).pdf
Fecha
7/26/2011
Tamaño del archivo
1.48 mb
Descargas
Guía del usuario
Guía del usuario(English)
Nombre del archivo: UG_TPE-224WS(1.12).pdf
Fecha
4/5/2012
Tamaño del archivo
1.51 mb
Descargas

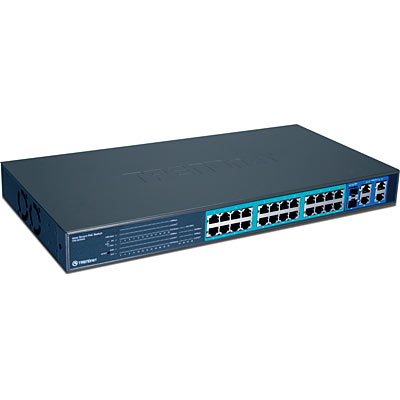

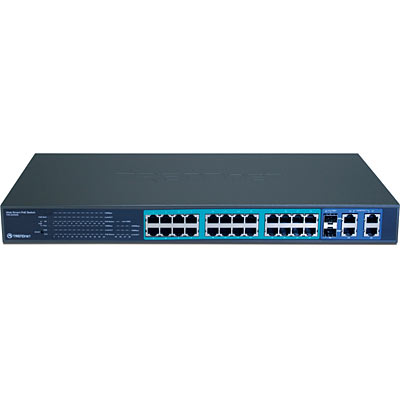

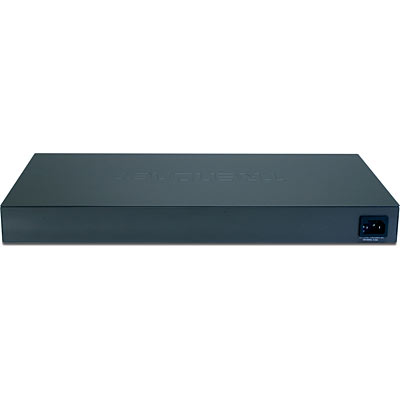

Imágenes de productos

JPEG Image
Tamaño del archivo: 234.52 kb
Fecha: 8/6/2008
Descargas

JPEG Image
Tamaño del archivo: 191.62 kb
Fecha: 8/6/2008
Descargas

JPEG Image
Tamaño del archivo: 150.06 kb
Fecha: 11/29/2007
Descargas

TIFF Image
Tamaño del archivo: 2.59 mb
Fecha: 8/6/2008
Descargas

TIFF Image
Tamaño del archivo: 2.30 mb
Fecha: 11/29/2007
Descargas

TIFF Image
Tamaño del archivo: 2.09 mb
Fecha: 11/29/2007
Descargas
Hardware

Estándar

IEEE 802.3 10Base-T IEEE802.3u 100Base-TX
IEEE 802.3ab 1000base-T IEEE 802.3af Power over Ethernet

Medios de Red

  • 10BASET: 2-pares UTP Cat. 3, 4, 5; hasta 100m
  • 100BASE-TX: 2-pares UTP Cat. 5, 5E; hasta 100m
  • 1000BASE-T: 4-pares UTP Cat. 5, 5E, 6; hasta 100m
  • PoE: 4-pares UTP Cat. 5; hasta 100m

Protocolo/Topología

CSMA/CD ; Star

Puertos

  • 24 puertos PoE Auto-MDIX a 10/100Mbps
  • 4 puertos Gigabit Auto-MDIX a 10/100/1000Mbps
  • 2 ranuras Mini-GBIC 1000Base-SX/LX para módulos opcionales Mini-GBIC(comparta con el puerto 25.26)

Velocidad de transferencia de datos

  • Ethernet: a 10/20Mbps (half/full dúplex)
  • Fast Ethernet: a 100/200Mbps (half/full dúplex)
  • Gigabit: 2000Mbps (Full-Dúplex)

Buffer RAM/Filtración

1Mits / 8K de entrada por dispositivo

Potencia

Alimentación de conmutación universal interna de 100~240VAC 50/60Hz

LEDs de diagnóstico

  • Por unidad: Power (Encendido), System (Sistema)
  • Por puerto: LINK/ACT, Speed
  • PoE: Estatus PoE

Consumo eléctrico (170w máx para PoE)

26,5 watts máx (Dispositivo PD desconectado)
196,5 watts máx (Dispositivo PoE conectado 11 x 15,4 vatios)

Temperatura

  • Operación: 0° ~ 40° C (32° ~ 104°F)
  • Almacenamiento: -10° ~ 70° C (14° ~ 158°F)

Humedad

10%- 90% (non-condensing)

Dimensiones

440 x 310 x 44 mm (17,3 x 12 x 1,73 pulgada) (Ancho x Alto x Profundidad)

Peso

4,43kg (9,75 lbs)

Certificación

FCC, CE

PoE
Power over Ethernet
  • Hasta 15,4 vatios por puerto; máx 170W para todos los puertos PoE
  • Identidad de clasificación PD
  • Configuración manual para limitar potencia PoE
  • Soporta configuración prioritaria PoE
  • PoE sobre protección de corriente
  • Protección de clasificación de circuito PoE
  • PoE Power on RJ-45 pin 3,6 para Power+ y pin 1,2 para Power-
CONTENIDO DEL PAQUETE
  • TPE-224WS
  • Guía multilingüe del Usuario
  • CD-ROM de utilidad Web-Smart
  • Fuente de alimentación
  • Kit de montaje en bastidor

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
