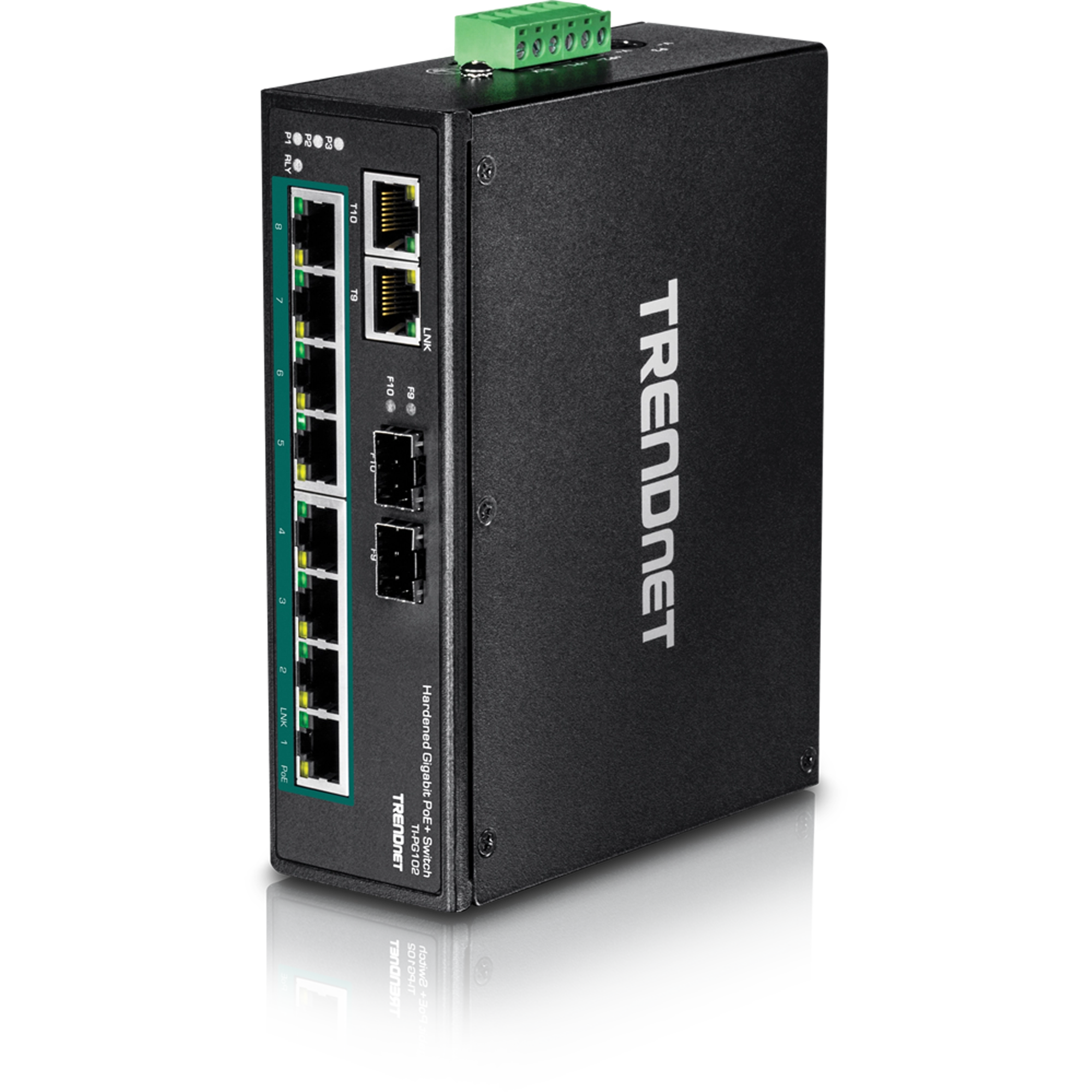

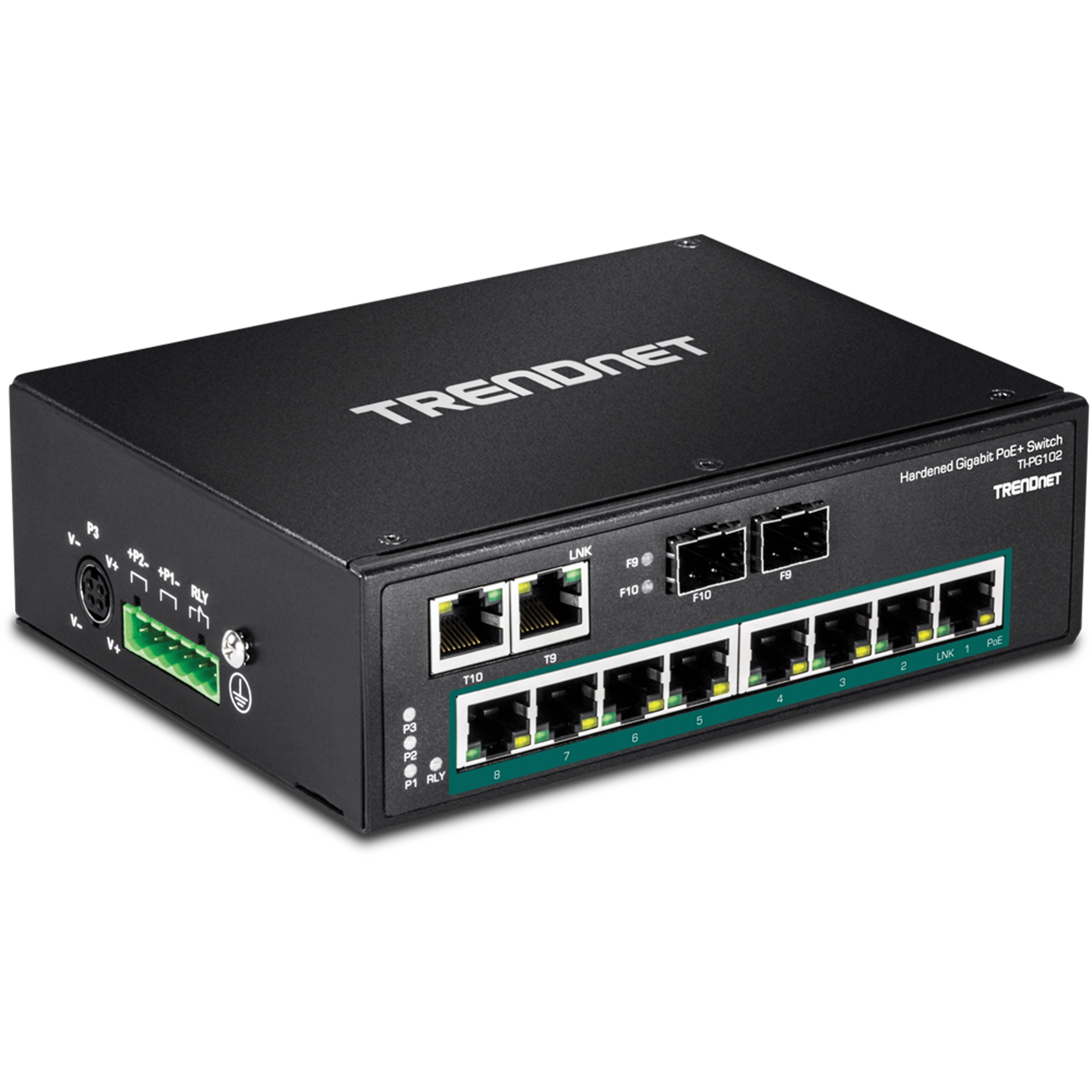

Switch DIN-Rail PoE+ Gigabit industrial de 10 puertos

TI-PG102 (Version v1.2R)

  • 8 puertos Gigabit PoE+
  • 2 puertos 1000Base TX/SX RJ-45/SFP compartidos
  • Potencia PoE total disponible de 240 W
  • Capacidad de conmutación de 20 Gbps
  • Switch de metal reforzado con clasificación IP30
  • Contiene materiales de montaje en DIN-rail y en pared
  • Intervalo de temperaturas de funcionamiento de -40 a 75 °C (-40 a 167 ° F).
  • Entradas de corriente duales redundantes con protección contra sobrecarga
  • Alarma activada por deficiencias en el suministro eléctrico
  • La fuente de alimentación se vende por separado (modelos: TI-S24052, TI-S24048, 48VDC3000)
  • Cumple con NDAA / TAA
NDAA/TAA Compliant

El switch industrial Gigabit DIN-Rail de 10 puertos de TRENDnet, modelo TI-PG102, dispone de ocho puertos gigabit PoE+ con una potencia PoE disponible de 240 W más dos puertos gigabit RJ-45 / SFP compartidos. Los usuarios pueden conectar hasta ocho dispositivos PoE+ al switch, disponiendo al mismo tiempo de dos puertos gigabit para conexiones de red adicionales. Está equipado con una carcasa de metal con clasificación IP30, diseñada para tolerar altos niveles de vibración y golpes, capaz de funcionar en un amplio intervalo de temperaturas, de -40 a 75 °C (-40 a 167 °F), para entornos industriales.

TI-PG102 con tres dispositivos (dos cámaras y puntos de acceso) conectados usando un presupuesto de energía PoE+ de 240 vatios.

Alimentación PoE

La potencia PoE+ disponible de 240 vatios suministra corriente PoE+ a hasta ocho dispositivos Power over Ethernet.

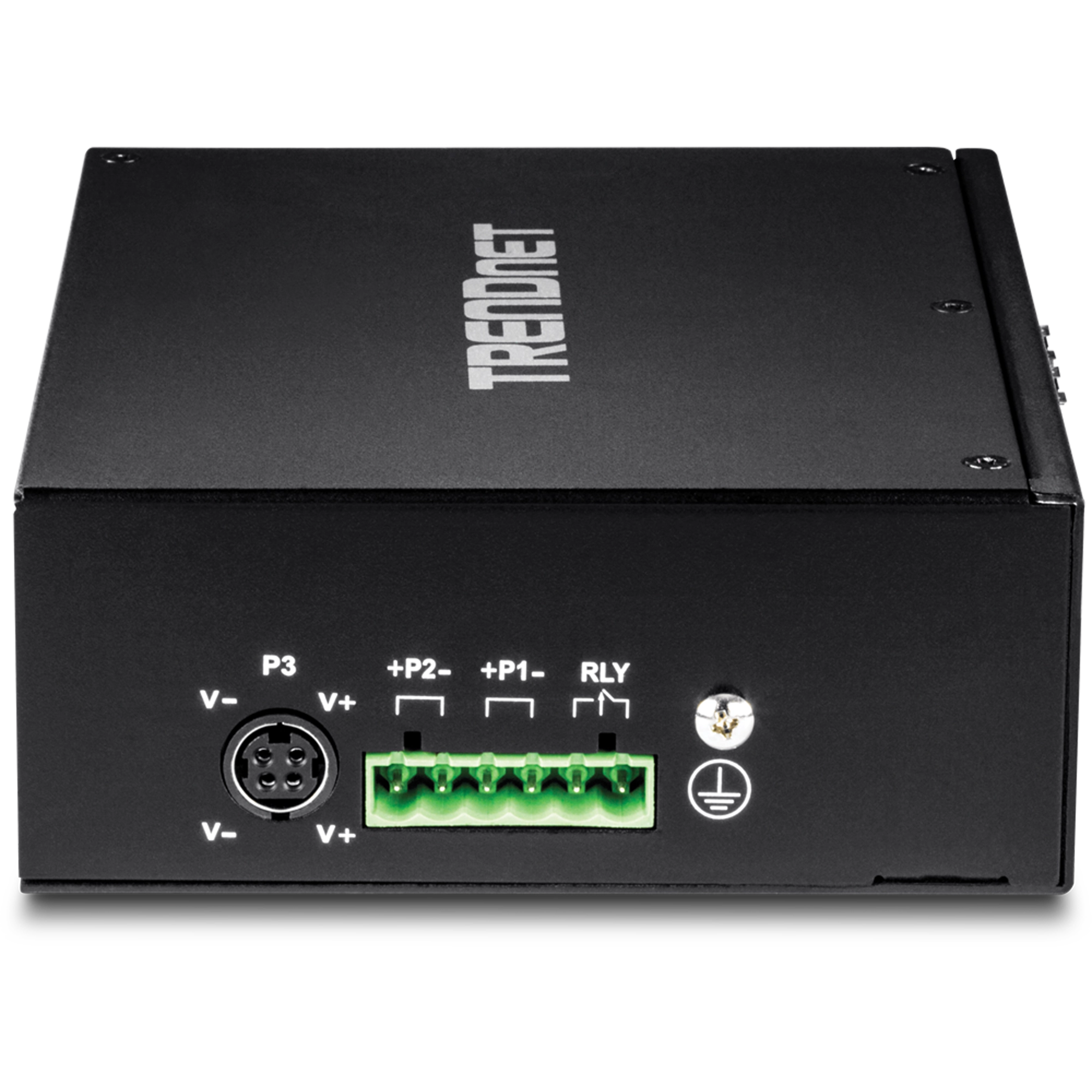

TI-PG102 conectado a dos fuentes de alimentación externas (v1 y v2) con salida de alarma.

Tolerancia a fallos

Ofrece entradas de corriente duales redundantes con relé de alarma de salida.

Cuatro iconos, cada uno representando diferentes características o protecciones. Dispositivo con líneas de vibración: indica resistencia a vibraciones o golpes. Termómetro: Significa resistencia a la temperatura. Rayo: Representa resistencia eléctrica o protección contra sobretensiones eléctricas. Texto “IP30”: Indica un nivel específico de protección contra el ingreso (IP) contra polvo y agua.

Diseño industrial reforzado

Está equipado con una carcasa de metal con clasificación IP30, diseñada para tolerar altos niveles de vibración y golpes, capaz de funcionar en un amplio intervalo de temperaturas, de -40 a 75 °C (-40 a 167 °F).

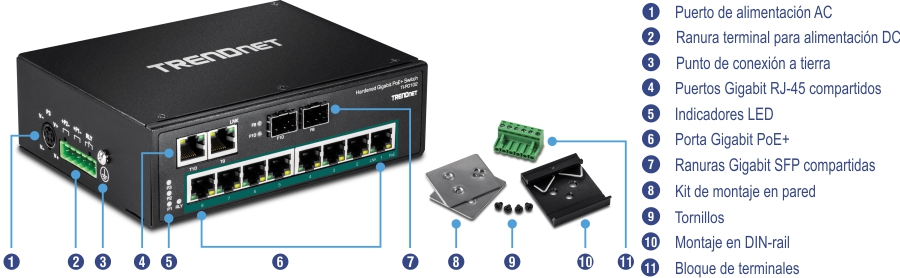

El dispositivo TrendNet muestra múltiples puertos y componentes en su panel frontal. El puerto de alimentación de CA está en el lado izquierdo, seguido de una ranura de terminal para alimentación de CC, un punto de conexión a tierra, puertos Gigabit RJ-45 compartidos, indicadores LED y puertos Gigabit PoE+. En el lado derecho, las ranuras Gigabit SFP compartidas son visibles. Junto al dispositivo, hay accesorios adicionales que incluyen un kit de montaje en pared, tornillos, un soporte de riel DIN y un bloque de terminales.

Potencia PoE+ total disponible

Suministra hasta 30 vatios de alimentación PoE / PoE+ por puerto, con una potencia PoE disponible de 240 vatios.

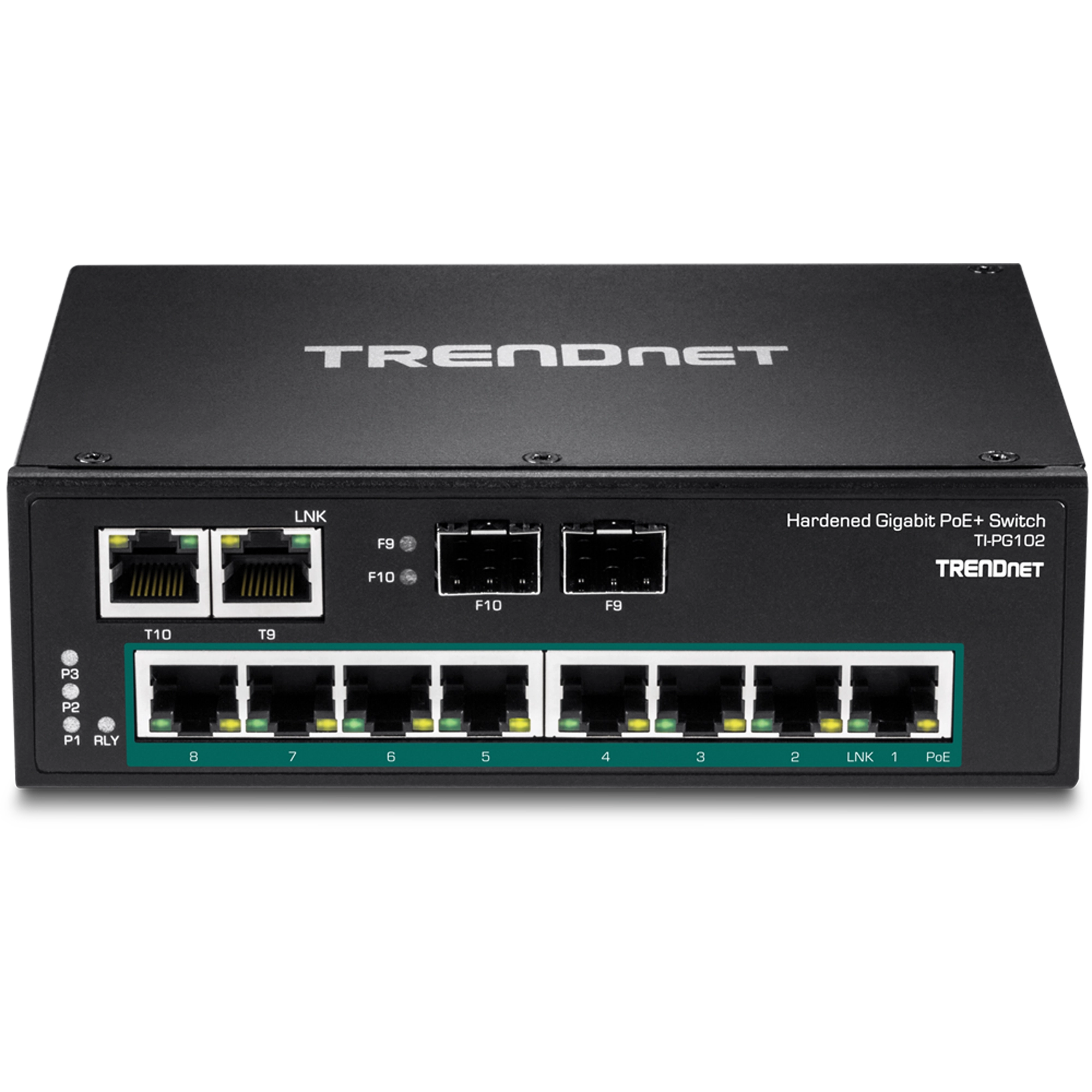

Puertos de red

8 puertos Gigabit PoE+ más 2 puertos Gigabit RJ-45 / SFP compartidos

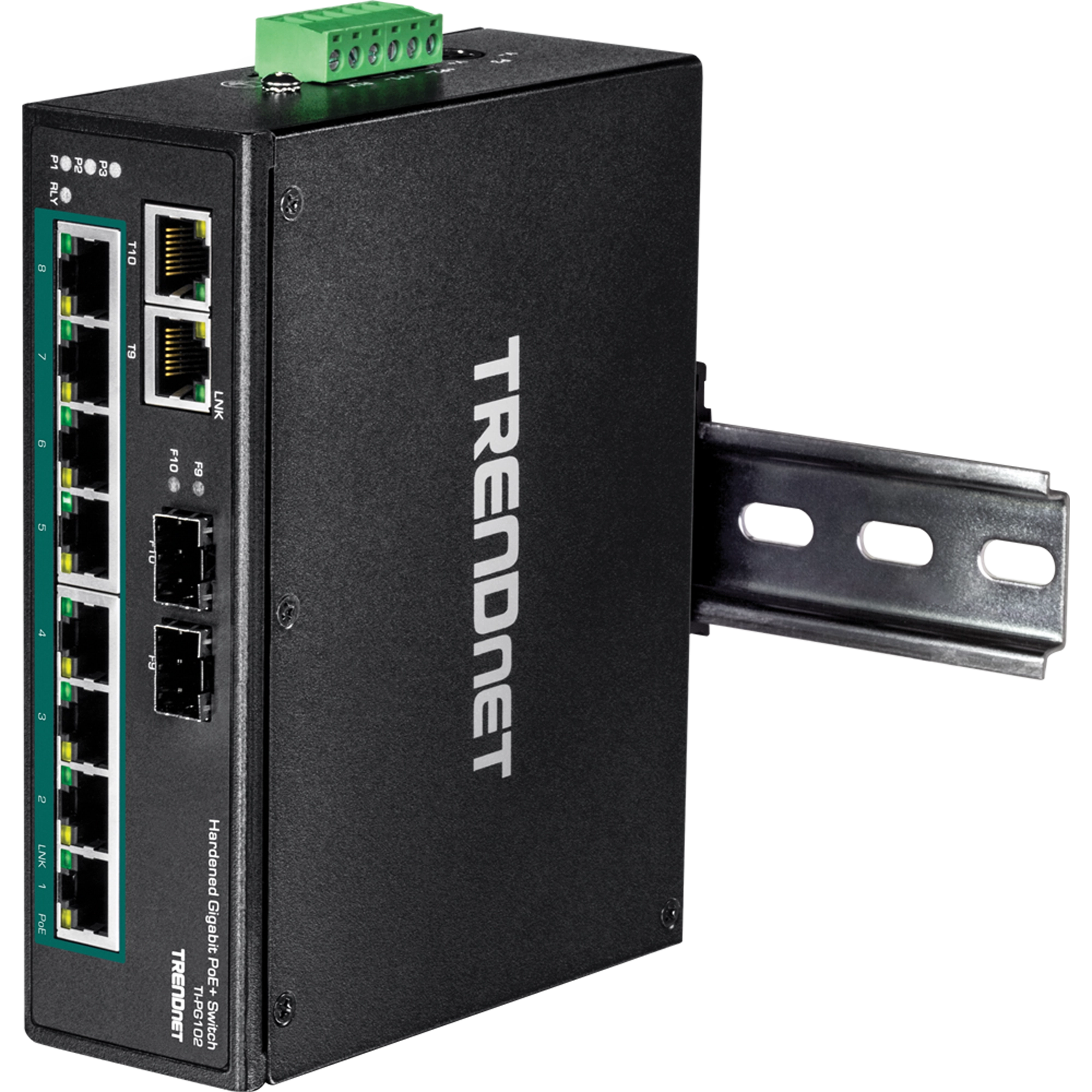

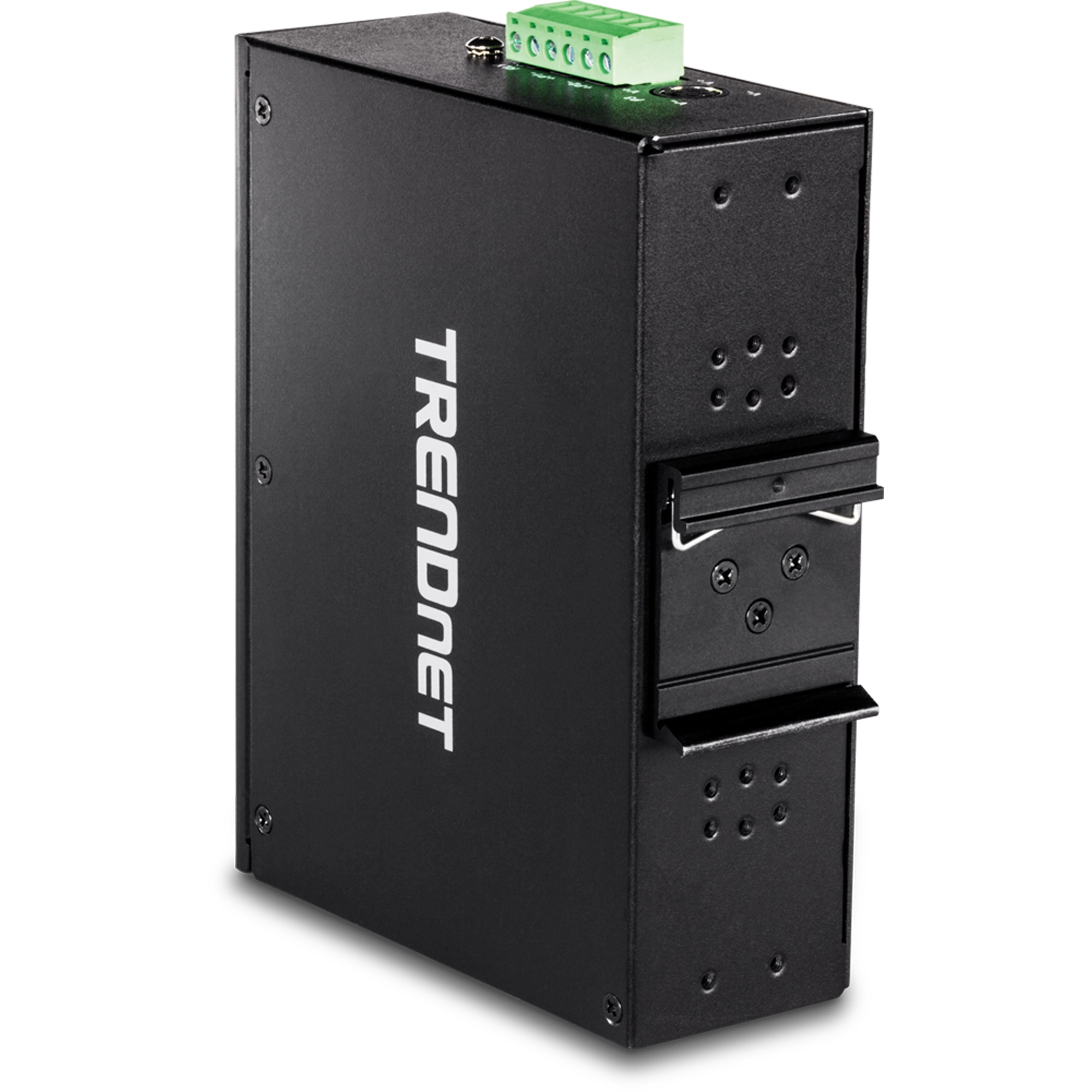

Montaje en DIN-rail / pared

Carcasa de metal con clasificación IP30 y material de montaje en DIN-rail y en pared incluido

Capacidad de conmutación

Capacidad de conmutación de 20 Gbps

Fuente de alimentación secundaria

Entradas de corriente duales redundantes con protección contra sobrecarga (la fuente de corriente se vende por separado, modelos: TI-S24052, TI-S24048, / 48VDC3000)

Relé de alarma

Una deficiencia en el suministro eléctrico primario y/o secundario activa el relé de alarma

Jumbo Frame

Envía paquetes más grandes o Jumbo Frames (de hasta 10 KB) para mejorar el rendimiento

Temperaturas extremas

El switch industrial está clasificado para un intervalo de temperaturas de funcionamiento de - 40 a 75 ºC (de -40 a 167°F)

Resistente a golpes y vibraciones

Clasificado para golpes (EN 60068-2-27), caída libre (EN 60068-2-32) y vibraciones (EN 60068-2-6)

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaz del dispositivo
  • 8 puertos Gigabit PoE+
  • 2 puertos 1000Base-TX RJ-45
  • 2 ranuras 1000Base-SX SFP compartidas
  • Bloque de terminales de 6 pins extraíble
  • Indicadores LED
  • Montaje en DIN-Rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Rendimiento
  • Búfer RAM de datos: 256 KB
  • Malla de conmutación: 20 Gbps
  • Tabla de direcciones MAC: 16 K entradas
  • Tasa de reenvío: 14.8 Mpps (tamaño de paquetes de 64 bytes)
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación redundantes duales
  • Autonegociación
  • Arquitectura de autoalmacenamiento y reenvío
  • Aprendizaje automático de direcciones y control de caducidad de direcciones
  • Protección contra descargas electrostáticas de 6 kV
Alimentación
  • Entrada: 48 - 56 V DC
  • Fuente de alimentación compatible: TI-S24052, TI-S24048, (se vende por separado)
  • Consumo: 5.67 W máx.
PoE
  • Hasta 30 W por puerto
  • Potencia PoE disponible: 240 W
Bloque de terminales
  • Entradas de alimentación redundantes, contacto de relé de alarma, 6 pins
  • Alcance del cable: 0.34 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-24 / 14-22
  • Cable trenzado (AWG): 12-24 / 14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7-8 mm
Contacto de relé de alarma
  • Salidas de relé con capacidad de transporte de corriente de 1 A, 24 V DC
  • Modo de circuito abierto cuando se conectan dos fuentes de alimentación
  • Modo de cortocircuito cuando se conecta solamente una fuente de alimentación
  • 510,400 horas
Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
  • Protección para descarga electrostática de 6 kilovoltios
Temperatura de funcionamiento
  • De - 40 a 75 °C (-40 a 167 °F)
Humedad admitida
  • Máx. 95 % sin condensación
Dimensiones
  • 155 x 120 x 48 mm (6.1 x 4.7 x 1.9 pulgadas)
Weight
  • 445 g (1 libras)
Certifications
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE

  • TI-PG102
  • Guía de instalación rápida
  • Bloque de terminales extraíble

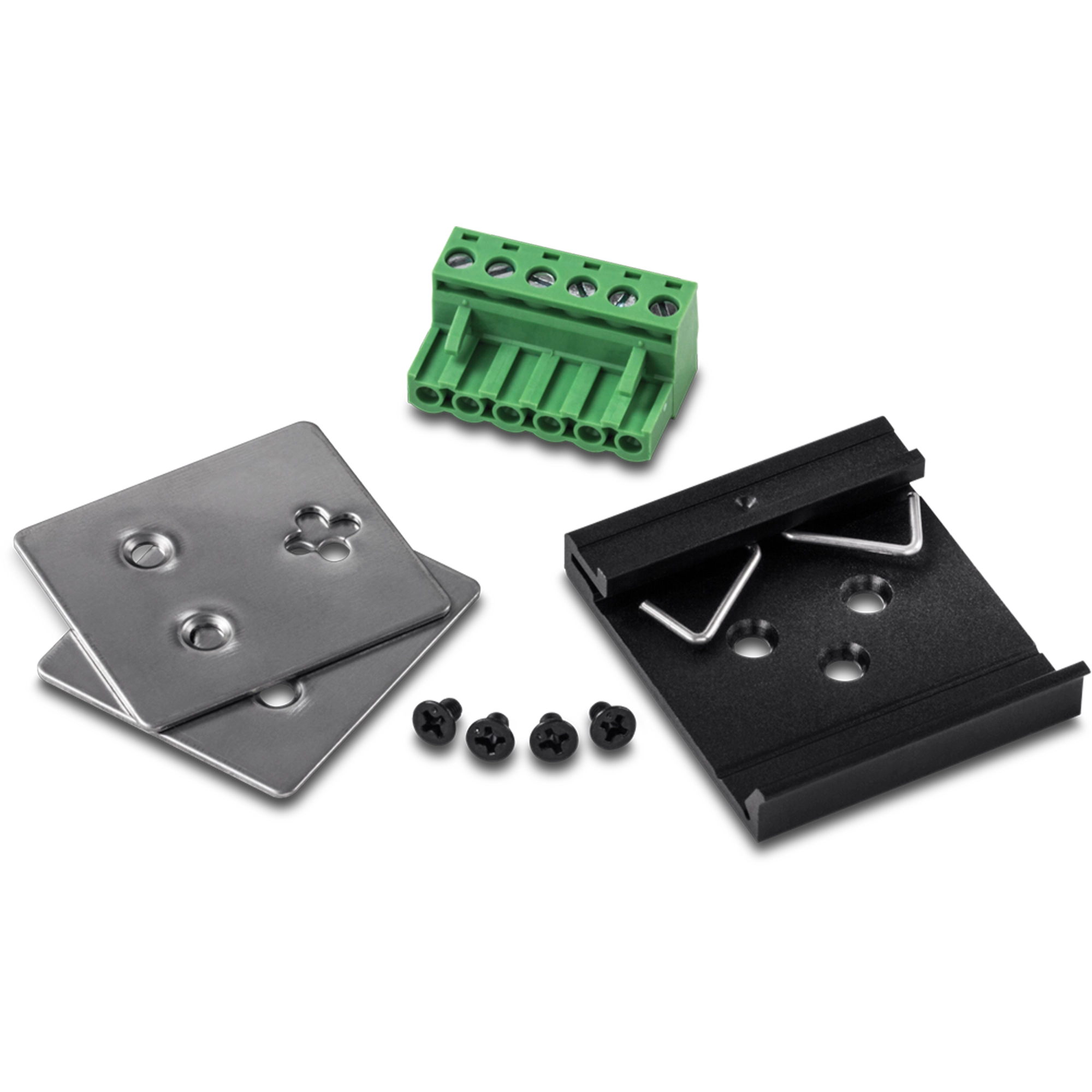

  • Kit de montaje en DIN-rail y pared

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
