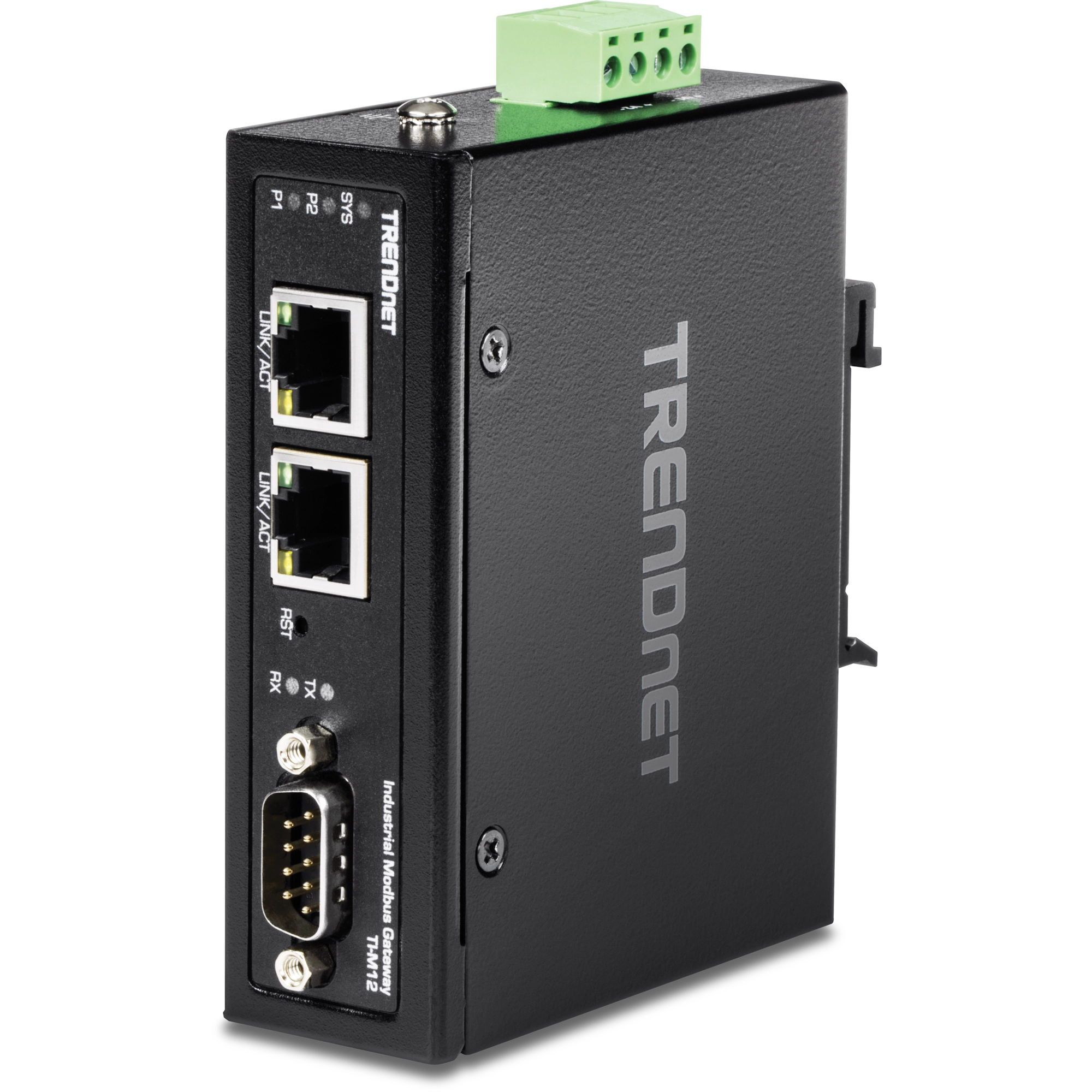

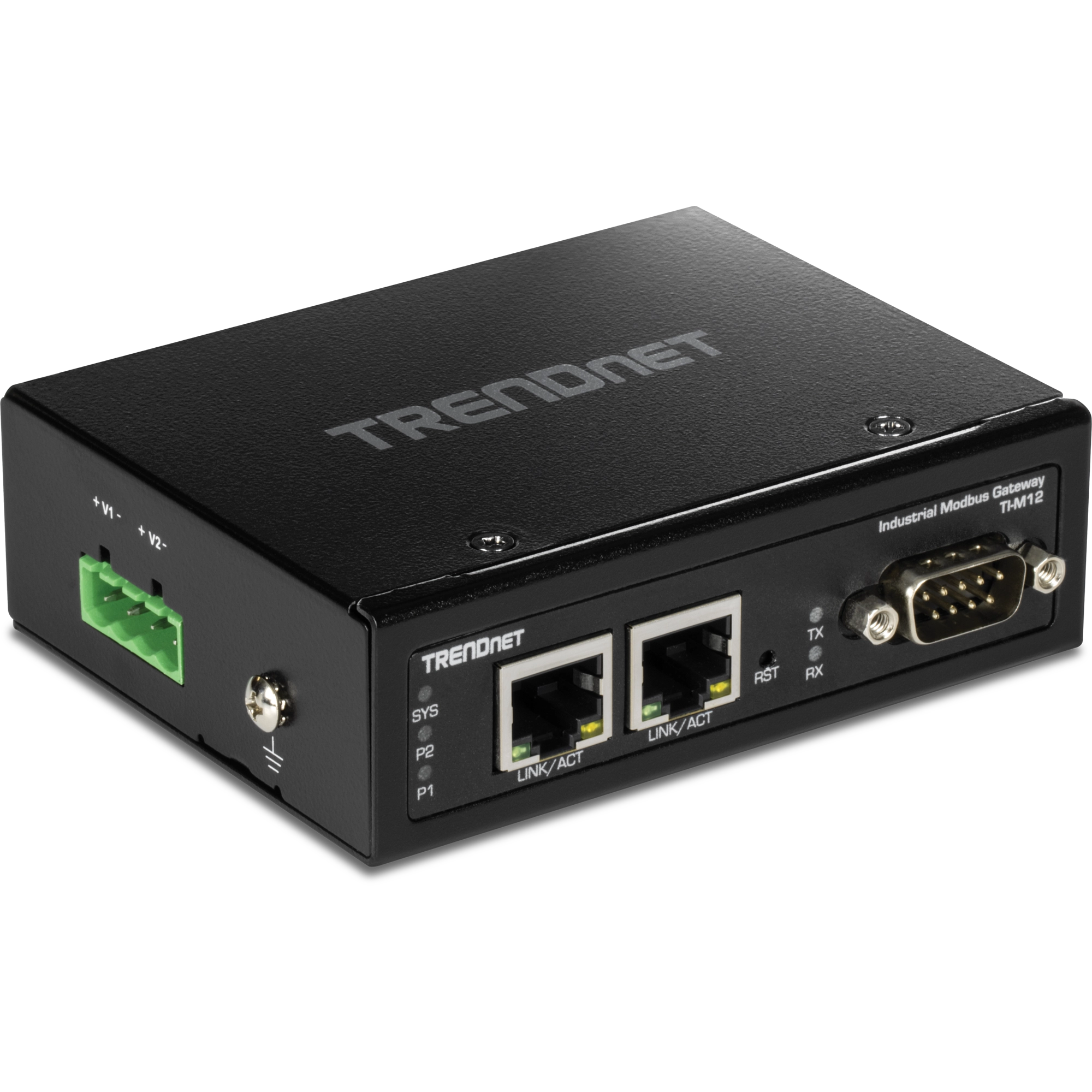

Gateway Modbus Industrial

TI-M12 (Version v1.0R)

  • 1 puerto serie, 2 puertos Fast Ethernet
  • Conecte un dispositivo serie RS-232/RS-422/RS-485, como un módem, a una red
  • Admite DHCP, obtiene automáticamente una dirección IP y consulta la dirección IP a través del protocolo de configuración en serie
  • Configure mediante gestión web o telnet
  • Auto-MDI/MDIX, puerto RJ45 con 10/100Mbps
  • Tasa de baudios del puerto serie de 50bps a 921,6Kbps
  • Amplio rango de temperatura de funcionamiento -40° a 75° C (-40° a 167° F)
  • Carcasa de metal con clasificación IP30
  • Cumple con NDAA / TAA (solo EE. UU.)
NDAA/TAA Compliant

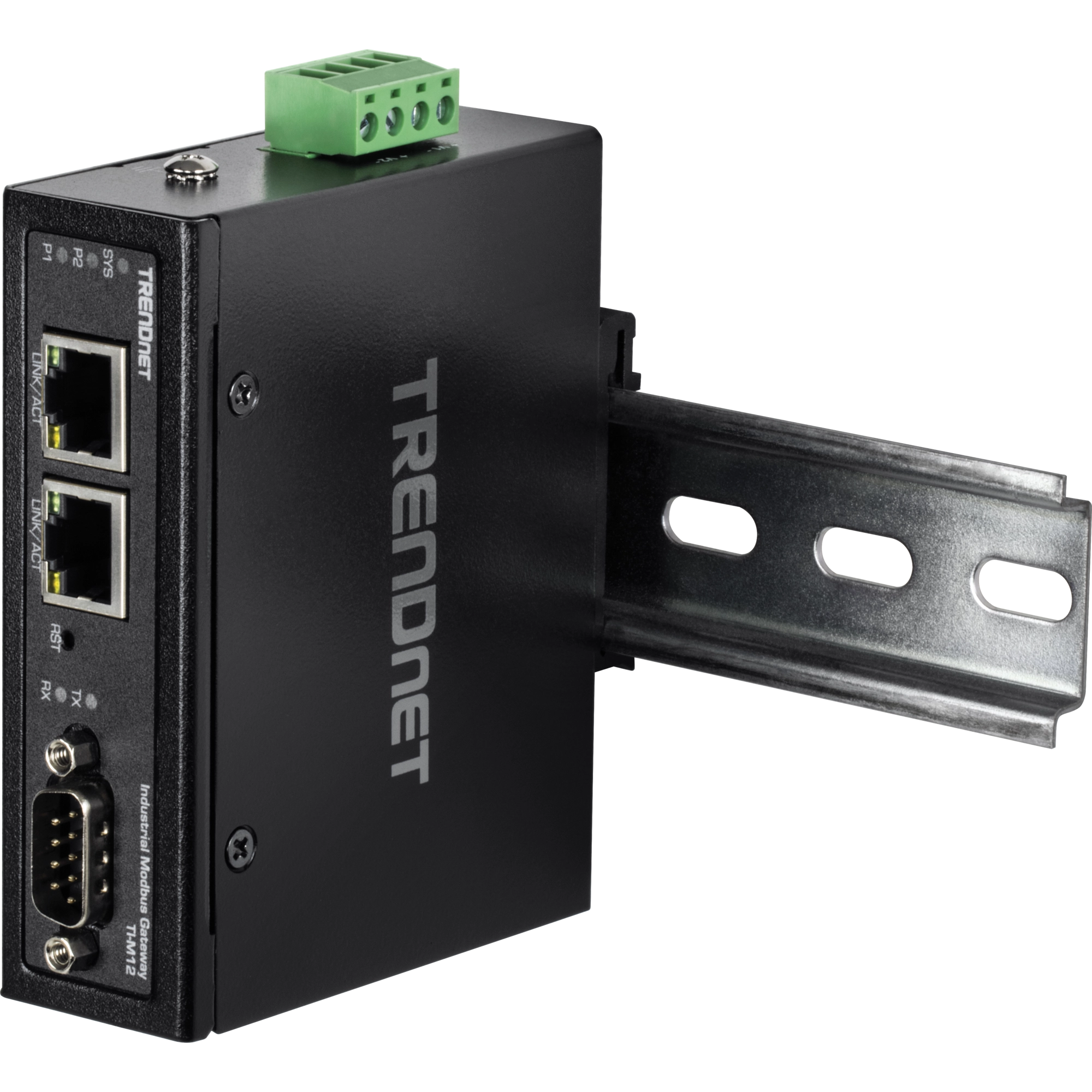

La gateway modbus industrial de TRENDnet, modelo TI-M12, proporciona una conexión serie de un puerto y dos puertos Fast Ethernet a distancias de 100 m (328 pies) utilizando cableado Cat5e. Esta pasarela industrial modbus permite a los usuarios conectar un dispositivo serie modbus a una red.

Diagrama de red que ilustra la conexión entre un conmutador y una puerta de enlace Modbus industrial con hasta 100 m (328 pies).

Red

Los dos puertos Fast Ethernet admiten distancias de 100 m (328 pies) utilizando cableado Cat5e.

Arte lineal de un conector VGA. VGA (Matriz de gráficos de video).

Conector de serie

Conecte fácilmente dispositivos serie RS-232/RS-422/RS-485 a la red.

Gráfico que muestra dos iconos: temperatura y grado de protección IP30.

Diseño industrial

Diseñado con una sólida carcasa con clasificación IP30, resistente a vibraciones e impactos, con protección contra descargas electrostáticas; interferencias electromagnéticas y sobretensiones, admite un amplio intervalo de temperaturas de funcionamiento [ -40° a 75° C (-40° a 167°F)] .

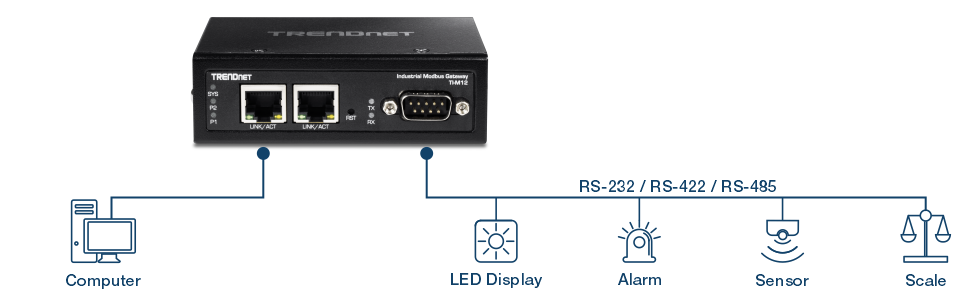

La ilustración muestra una configuración de red en la que un ordenador está conectado al puerto link/act de la TI-M12. Se indica otra conexión desde el puerto serie TI-M12, con iconos para una pantalla LED, alarma, sensor y báscula. Las líneas de conexión están etiquetadas como RS-232, RS-422 y RS-485.

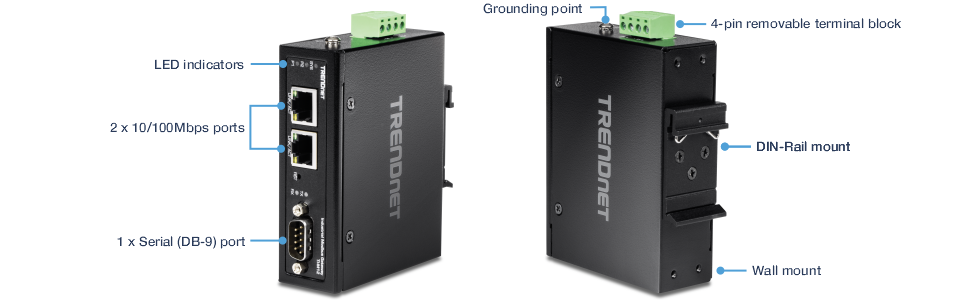

La ilustración muestra dos imágenes de la TI-M12. La vista del ángulo frontal está etiquetada con indicadores LED, dos puertos de 10/100 Mbps y un puerto serie (DB-9). La vista del ángulo trasero está etiquetada con un punto de conexión a tierra, un bloque de terminales extraíble de 4 pines, un montaje en riel DIN y un montaje en pared.

Red

Este convertidor modbus cuenta con dos puertos Fast Ethernet que admiten distancias de 100 m utilizando cableado Cat5e

Conector de serie

La pasarela modbus RTU a TCP permite a los usuarios conectar fácilmente dispositivos serie RS-232/RS-422/RS-485 a la red

Diseño industrial

Esta pasarela modbus fue diseñada con una sólida carcasa con clasificación IP30, resistente a un alto grado de vibraciones e impactos, con protección contra descargas electrostáticas, interferencias electromagnéticas y sobretensiones, admite un amplio intervalo de temperaturas de funcionamiento [- 45 a 75° C (- 40 a 167° F)].

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • RFC 768 UDP
  • RFC 793 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • Telnet RFC 854
  • RFC 958 NTP
  • DNS RFC 1591 (sólo cliente)
  • RFC 1908 SNMP v2c
  • RFC 2068 HTTP
  • Cliente DHCP RFC 2131
  • EIA / TIA RS-232 / RS-422 / RS-485

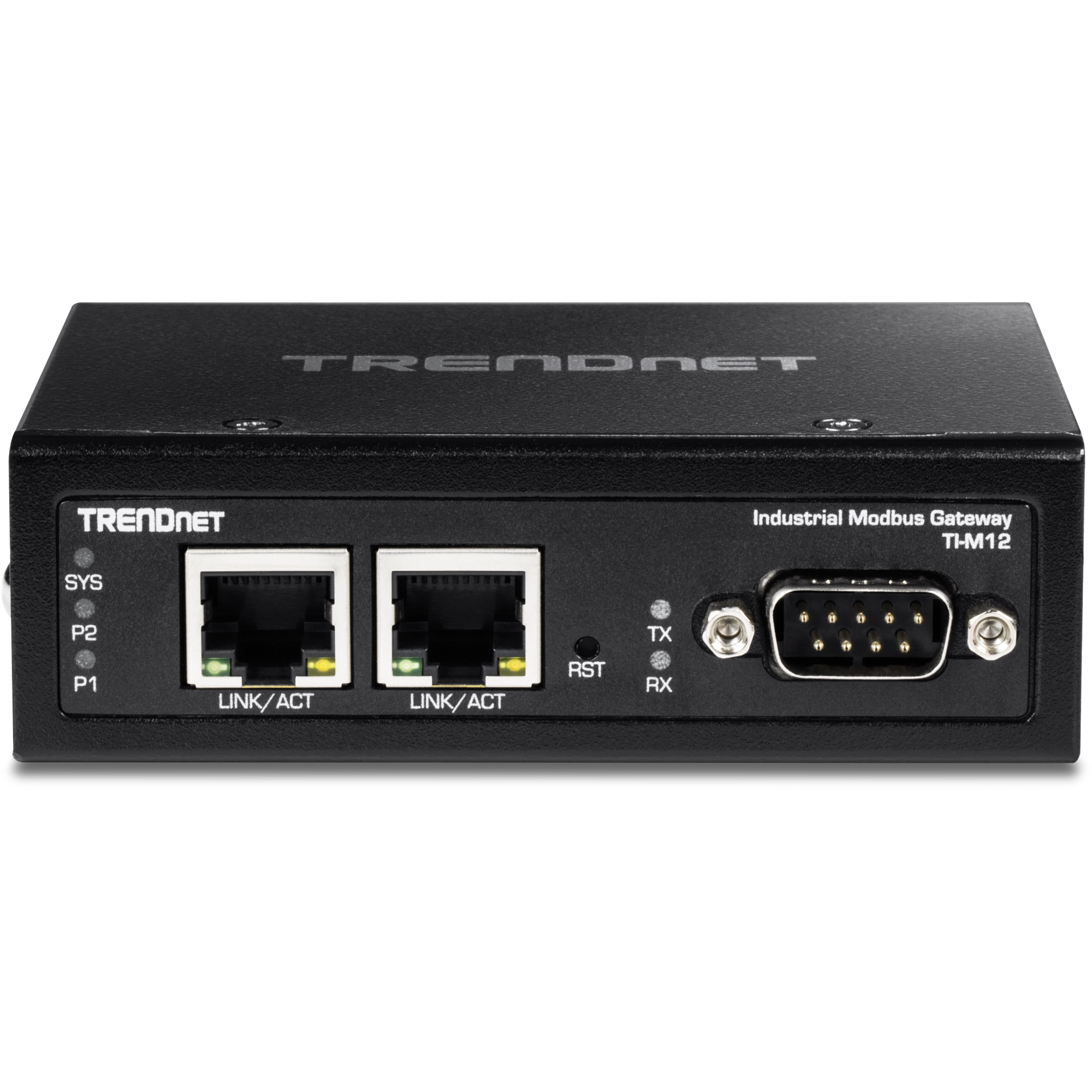

Interfaz del dispositivo
  • 1 puerto serie (DB-9)
  • 2 puertos a 10/100Mbps
  • Bloque de terminales de 4 pins extraíble
  • Indicadores LED
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • 50bps – 921600bps
Performance
  • Búfer RAM de datos: 8 bits
  • Tabla de direcciones MAC: 2K de entradas
  • Tipo de paridad: Par, Impar, Ninguno, Espacio, Marca
  • Bit de parada: 1 o 1,5/2
Características especiales
  • Admite conexiones RS-232, RS-422 y cableado doble RS-485
  • Gestión basada en Web / Telnet / Windows®
  • Admite RTU maestro/esclavo y ASCII maestro/esclavo
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación redundantes
Conexiones
Pin123456789
RS-232DCDRxDTxDDTRGNDDSRRTSCTS-
RS-422TxD+ (A)TxD- (B)RxD- (B)RxD+ (A)GND----
RS-485--Datos- (B)Datos+ (A)GND----
Alimentación CC
  • Entrada: 12 – 56V DC
  • Fuente de alimentación compatible: TI-M6024 (se vende por separado)
  • Consumo máximo: 3.84W @ 48V DC
Bloque de terminales

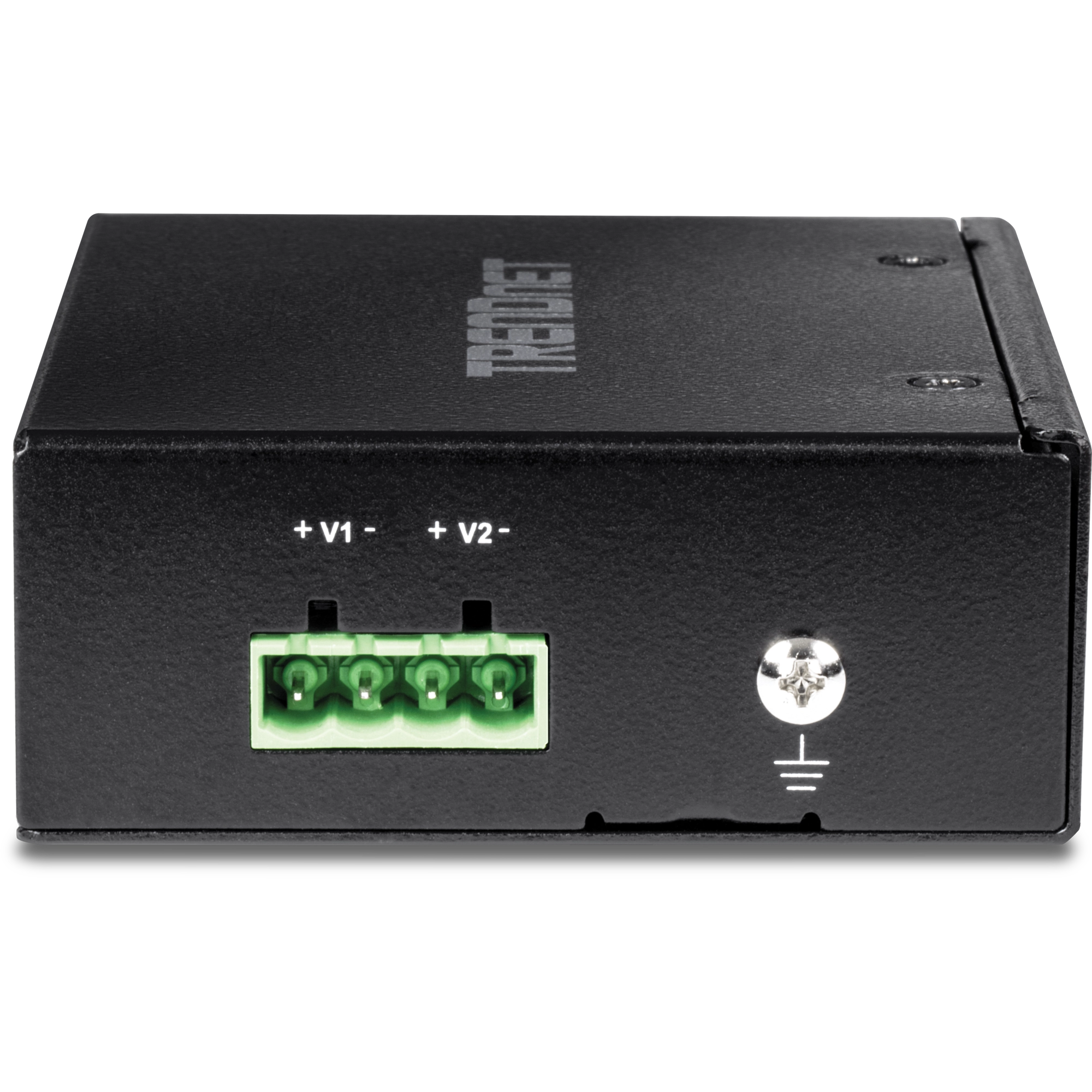

  • Entradas de alimentación redundantes, 4 pines
  • Alcance del cable: 0.34 mm^2 a 2.5 mm^2
  • Cable rígido (AWG): 12-24/14-22
  • Cable trenzado (AWG): 12-24/14-22
  • Par de torsión: 5 libras – pulgada / 0.5 Nm / 0.56 Nm
  • Longitud del hilo de cable: 7 – 8mm
MTBF
  • 521.243 horas

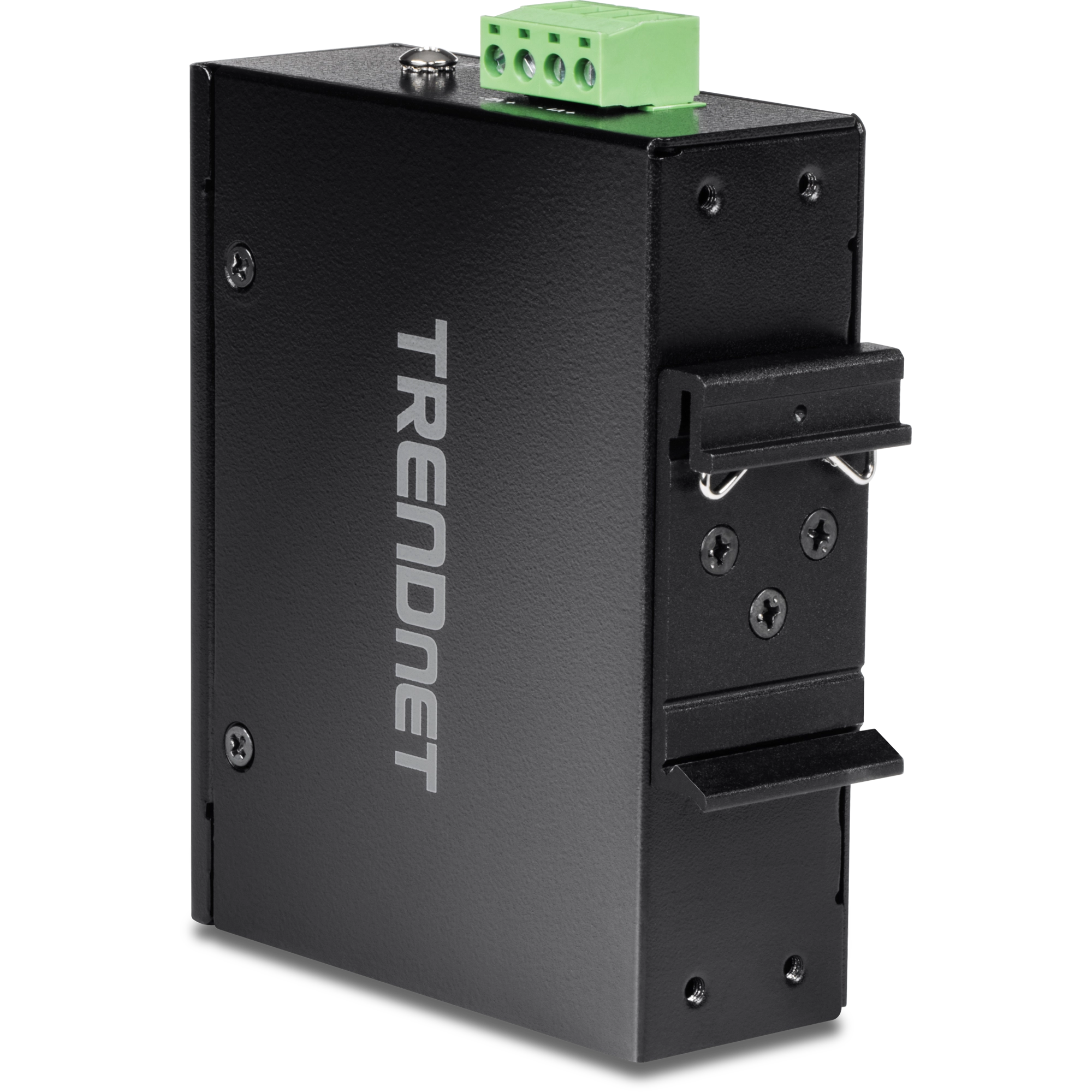

Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Temperatura de funcionamiento
  • - 40° – 75° C (-40° – 167° F)
Humedad admitida
  • Máx. 95 % sin condensación
Dimensiones:
  • 103 x 80 x 31mm (4 x 3.14 x 1.22 pulgadas)
Peso
  • 154g (5.4 onzas)
Certificaciones
  • CE
  • FCC
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-32)
  • Vibraciones (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantía
  • 3 años

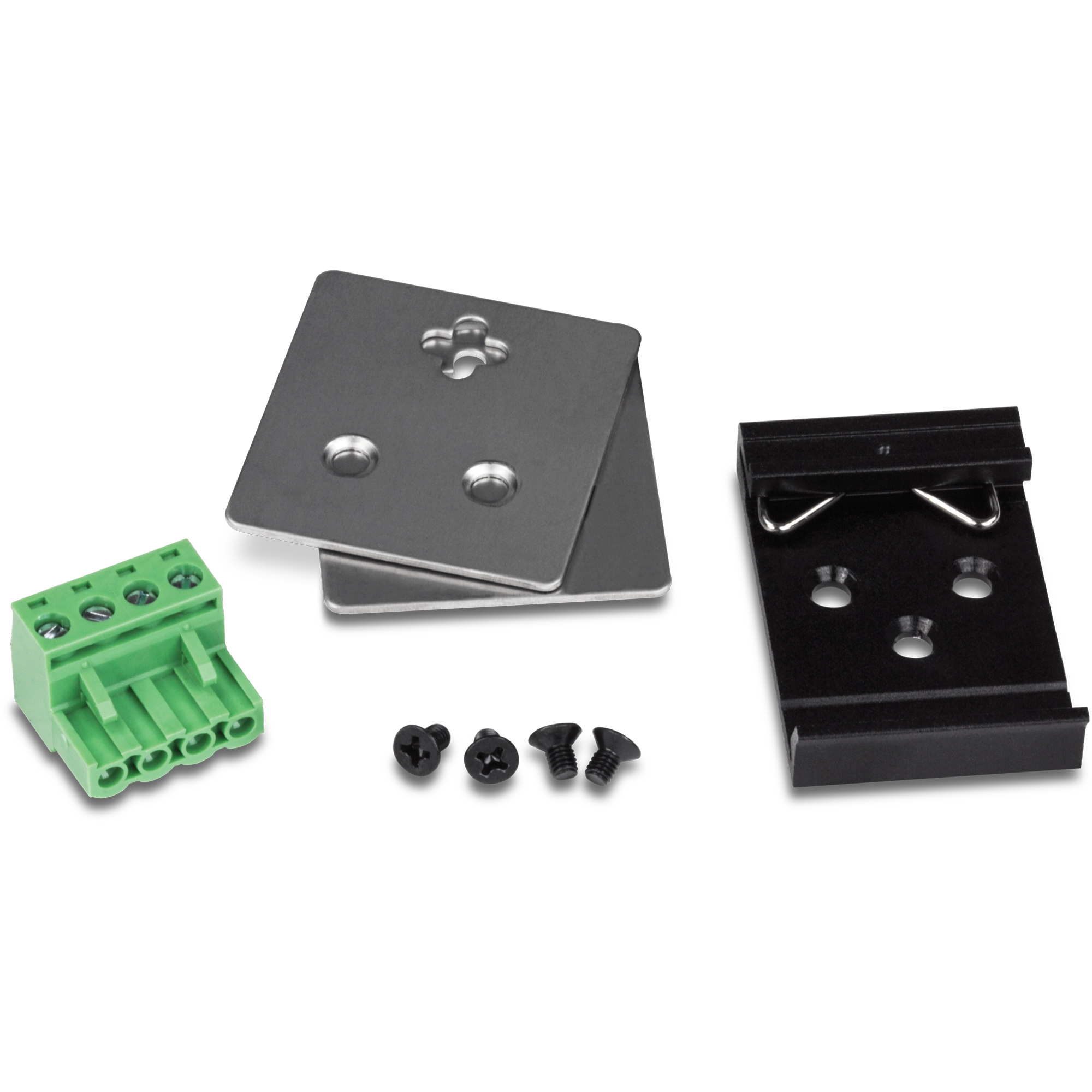

CONTENIDOS DEL PAQUETE
  • TI-M12
  • Guía de instalación rápida
  • Bloque de terminales extraíble
  • Kit de montaje en DIN-rail y pared

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
