Switch industrial raíl DIN PoE+ Gigabit de 5 puertos -20° – 65°C (-4° – 149°F)

TI-PGM541 (Version v1.0R)

  • 4 puertos Gigabit PoE+
  • 1 ranura SFP Gigabit
  • Potencia PoE total disponible de 120W
  • Capacidad de conmutación de 10Gbps
  • Switch de metal reforzado con clasificación IP30
  • Contiene materiales de montaje en DIN-rail y en pared
  • Intervalo de temperaturas de funcionamiento de -20° – 65°C (-4° – 149°F)
  • Entradas de corriente redundantes con protección contra sobrecarga
  • Alarma activada por deficiencias en el suministro eléctrico
  • La fuente de alimentación se vende por separado (modelo: TI-S15052, TI-S24052, TI-S12048)
  • Cumple con NDAA / TAA (solo EE. UU.)
NDAA/TAA Compliant

El switch industrial raíl DIN PoE+ Gigabit de 5 puertos de TRENDnet -20° – 65°C (-4° – 149°F), modelo TI-PGM541, tiene cuatro puertos PoE+ Gigabit con una potencia PoE total de 120W, más una ranura SFP Gigabit para aplicaciones de fibra de larga distancia. Los usuarios pueden conectar cuatro dispositivos PoE+ al switch y contar aún con una ranura SFP gigabit para conexiones de red adicionales. Este switch está equipado con una carcasa metálica con clasificación IP30, diseñada para funcionar en un amplio rango de temperaturas de -20° – 65°C (-4° – 149°F) para entornos industriales difíciles.

Imagen de línea del TI-PGM541 con un presupuesto de energía PoE+ de 120W que suministra energía PoE+ a tres dispositivos Power over Ethernet.

Alimentación PoE

La potencia PoE+ disponible de 120W permite suministrar alimentación PoE+ a cuatro dispositivos Power over Ethernet.

Imagen de línea del TI-PGM541 conectado a dos fuentes de alimentación redundantes y alarma.

Tolerancia a fallos

Cuenta con entradas de corriente redundantes con protección contra sobrecarga y salida de relé de alarma

Dos iconos, Texto “IP30”: Indica un nivel específico de protección contra la entrada (IP) contra el polvo y el agua y el icono del termómetro significa resistencia a la temperatura.

Diseño industrial reforzado

La sólida carcasa con clasificación IP30 está diseñada para funcionar dentro de un amplio rango de temperaturas de -20° a 65°C (-4° a 149°F).

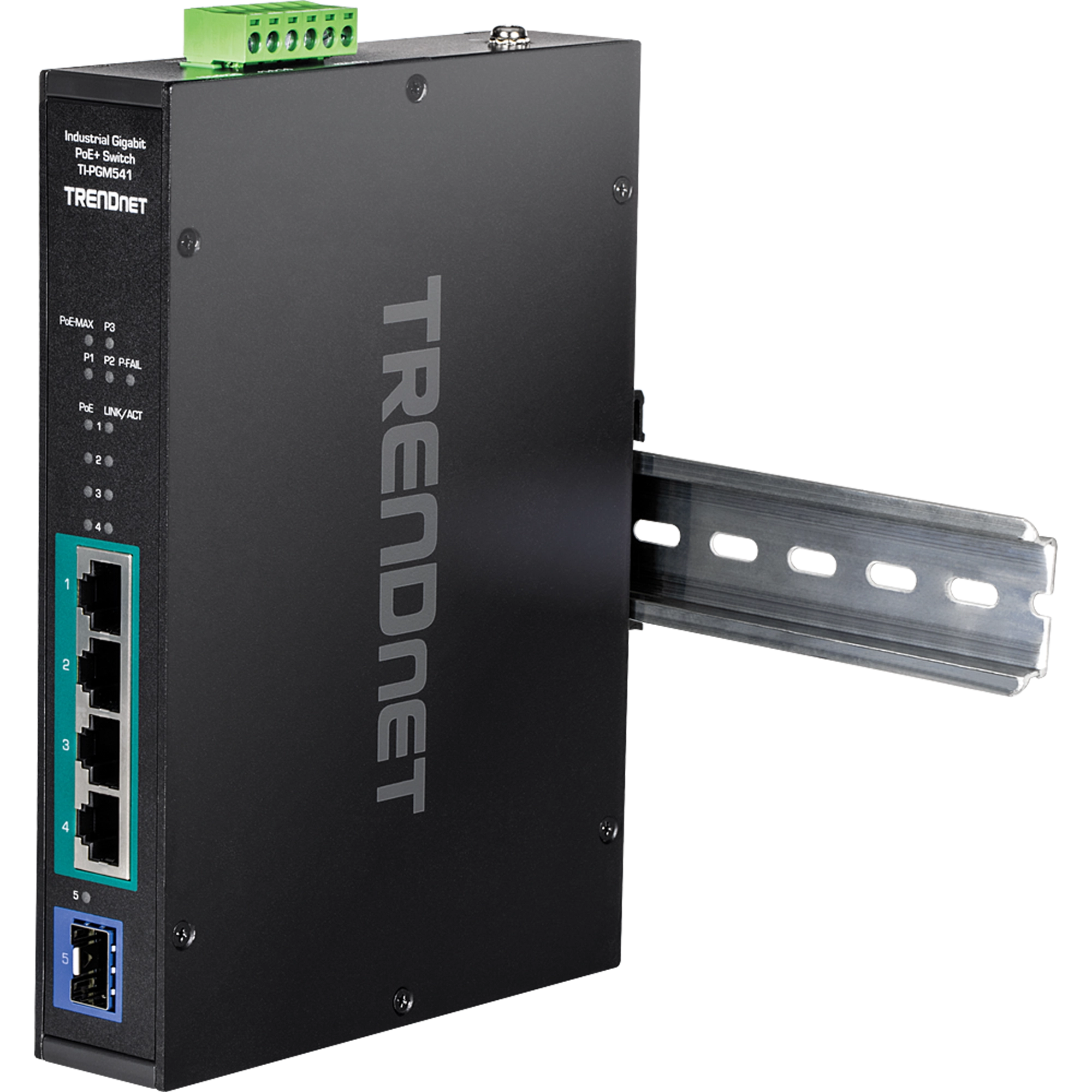

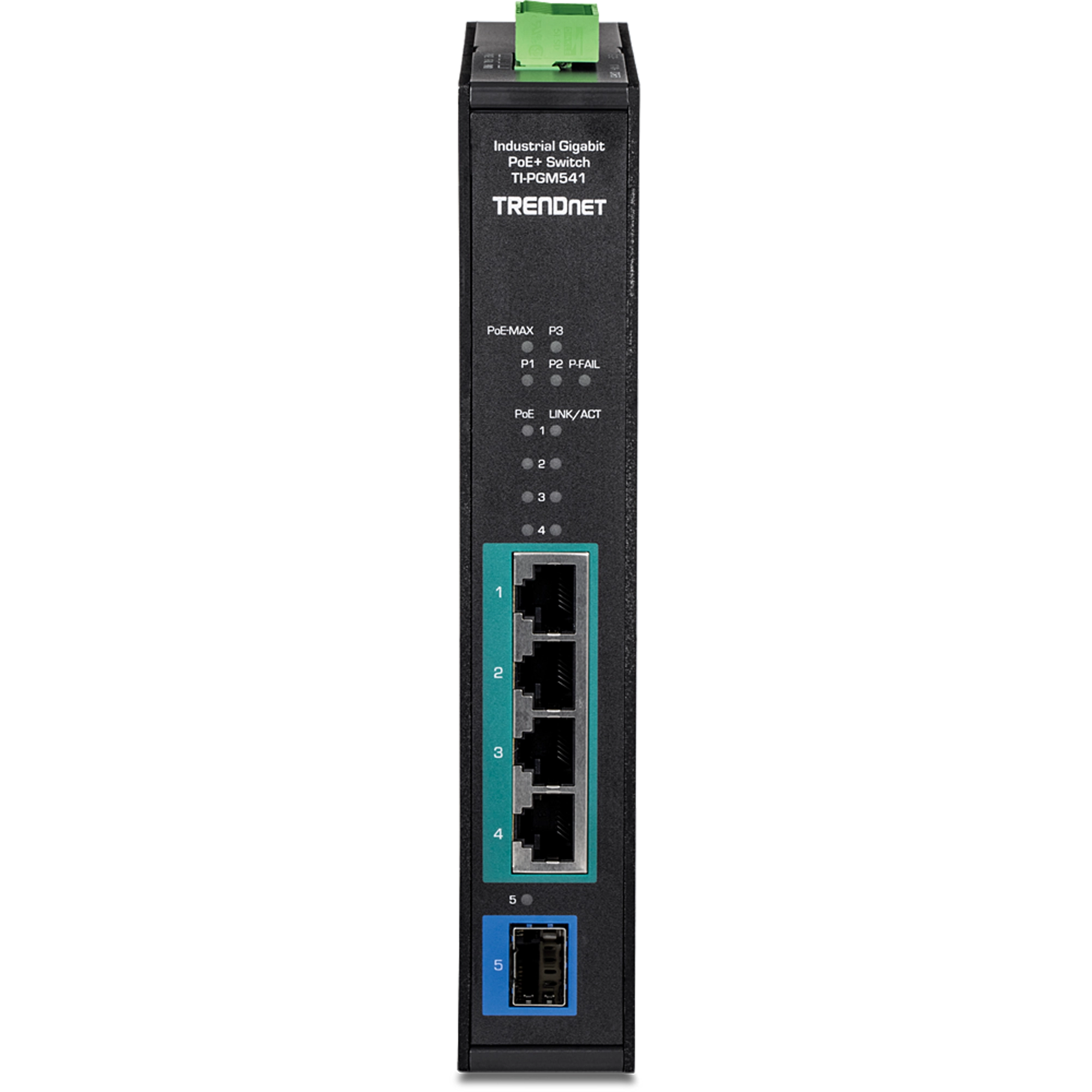

El objeto visual muestra un dispositivo TRENDnet con varios componentes etiquetados. En el lado izquierdo, el dispositivo cuenta con un bloque de terminales extraíble de 6 pines en la parte superior, seguido de indicadores LED debajo. Hay 4 puertos Gigabit PoE+. En la parte inferior, hay una ranura SFP de 1 Gigabit. El lado derecho del dispositivo destaca un punto de conexión a tierra en la parte superior, un soporte de pared en el medio y un soporte de riel DIN en la parte inferior.

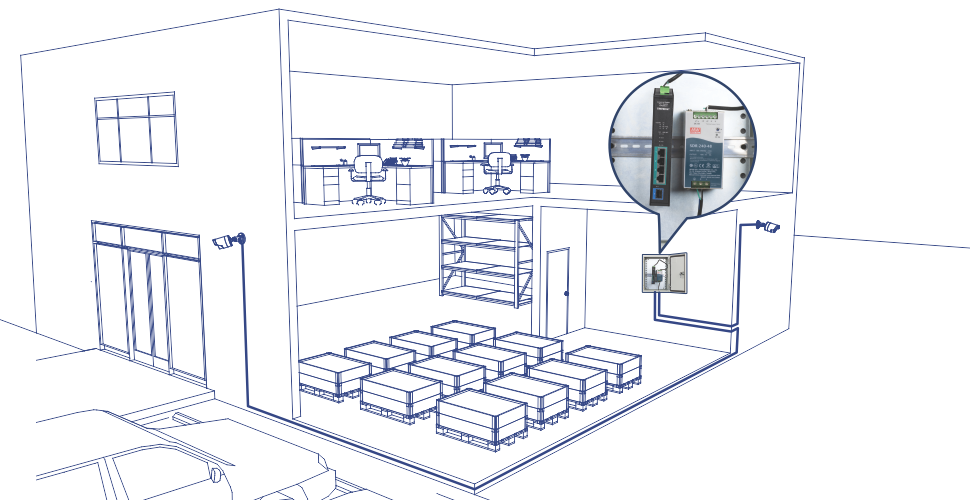

La ilustración muestra un edificio de dos pisos con una vista en corte. La planta inferior contiene los muebles de almacenamiento dispuestos en filas, mientras que la planta superior tiene los puestos de trabajo con sillas y monitores de ordenador. Una estantería está contra la pared en el piso inferior con una puerta al lado. El edificio cuenta con grandes ventanales y puertas dobles en la fachada frontal, y las cámaras de seguridad están montadas en las paredes exteriores. Un recuadro ampliado destaca una carcasa con un conmutador de carril DIN Gigabit PoE+ industrial de 5 puertos y una fuente de alimentación.

Potencia PoE+ total disponible

Suministra 30W de alimentación PoE/PoE+ por puerto, con una potencia PoE disponible de 120W

Puertos de red

4 puertos PoE+ Gigabit, 1 ranuras SFP Gigabit

Montajes en DIN-rail / pared

Carcasa de metal con clasificación IP30 con soportes para montaje en pared y en DIN Rail incluido

Capacidad de conmutación

Capacidad de conmutación de 10 Gbps

Fuente de alimentación secundaria

Entradas de corriente redundantes con protección contra sobrecarga (la fuente de corriente se vende por separado, modelos: TI-S15052, TI-S24052, TI-S12048)

Relé de alarma

Una deficiencia en el suministro eléctrico primario y/o secundario activa el relé de alarma

Jumbo Frame

Envía paquetes más grandes o Jumbo Frames (de hasta 9 KB) para mejorar el rendimiento.

Amplio intervalo de temperatura de funcionamiento

Clasificado para un intervalo de temperaturas de funcionamiento de -25 a 70 ºC (de -13 a 158 °F)

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaz del dispositivo
  • 4 puertos Gigabit PoE+
  • 1 ranura SFP Gigabit
  • Bloque de terminales de 6 pines extraíble
  • Indicadores LED
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Tasa de transferencia de datos
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
  • SFP: 2000Mbps (full duplex)
Rendimiento
  • Búfer RAM de datos: 8KB
  • Malla de conmutación: 10Gbps
  • Tabla de direcciones MAC: 2K de entradas
  • Jumbo Frames: 9 KB
  • Tasa de reenvío: 7.44 Mpps (tamaño de paquetes de 64 bytes)
Características especiales
  • Componentes reforzados con clasificación para temperaturas extremas
  • Entradas de alimentación redundantes duales
  • Autonegociación
  • Arquitectura de autoalmacenamiento y reenvío
  • Aprendizaje automático de direcciones y control de caducidad de direcciones
Alimentación CC
  • Entrada: 48 – 55V DC
  • Fuente de alimentación compatible: TI-S15052, TI-S24052, TI-S12048, TI-S24048 (se vende por separado)
  • Consumo máximo: 5W (sin PoE)
PoE
  • Potencia PoE disponible: 120W a 56V DC
Zapata
  • Entradas de alimentación redundantes, contacto de relé de alarma, 6 pines
  • Alcance del cable: 0.34mm^2 a 2,5mm^2
  • Cable rígido (AWG): 28-14
  • Cable trenzado (AWG): 28-14
  • Par de torsión: 5 lb. - In / 0.5Nm / 0.56 Nm
  • Longitud de pelado de cable: 7-8mm
Contacto de relé de alarma
  • Salidas de relé con capacidad de transporte de corriente de 1A, 24 V DC
  • Modo circuito corto cuando se conecta una fuente de alimentación
  • Modo circuito abierto cuando se conecta una sola fuente de alimentación
MTBF
  • 1,000,000 horas a 25° C
Carcasa
  • Carcasa de metal IP30
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
Temperatura admitida
  • -20° – 65° C (-4° – 149° F)
Humedad admitida
  • Máx. 95 % sin condensación
Dimensiones
  • 104 x 82 x 32 mm. (4.1 x 3.2 x 1.2 pulgadas)
Peso
  • 668g (1.47 libras)
Certificaciones
  • CE
  • FCC
  • LVD
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE
  • TI-PGM541
  • Guía de instalación rápida
  • Bloque de terminales extraíble

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
