Convertidor de fibra industrial reforzado multimodo tipo SC 100Base-FX (2 km, 1,24 millas)

TI-F10SC (Version v2.0R)

  • Convertidor con clasificación IP50 reforzado de Ethernet 100Base-T a 100Base-T FX
  • Distancias de red de fibra de 2 km
  • Intervalo de temperaturas de funcionamiento de -40 a 75 °C (-40 a 167 ° F).
  • Entrada de corriente de 12 a 60V CC con protección contra sobrecargas
  • Protección para sobretensiones RJ45 de 6kV
  • Contiene materiales de montaje en DIN-rail y en pared
  • La fuente de alimentación se vende por separado (modelo: TI-M6024)
  • Cumple con NDAA / TAA (solo EE. UU. y Canadá)
NDAA/TAA Compliant
Coming Soon

El convertidor de fibra industrial reforzado multimodo tipo SC 100Base-FX (2 km, 1,24 millas) de TRENDnet, modelo TI-F10SC, es un fiable convertidor de medios multimodo tipo SC con clasificación IP50 y componentes reforzados, apto para entornos industriales extremos y que abarca distancias de 2 km (1,24 mi.). Los interruptores DIP del panel frontal controlan el Link Fault Pass Through (LFPT) y la configuración del dispositivo en modo switch/convertidor.

Ilustración 3D de dos edificios, uno que se asemeja a una instalación industrial con tres chimeneas y un techo de dientes de sierra, y el otro una estructura de oficina más alta con ventanas con patrones de cuadrícula. El fondo presenta un degradado azul que agrega profundidad.

Aplicaciones industriales

Conecta en red dispositivos para la fabricación, aplicaciones industriales generales, de almacén, de vigilancia y corporativas.

Vista de cerca de un interruptor TI-F10SC con dos palancas blancas en ranuras numeradas etiquetadas 1 y 2. La palanca de la ranura 1 está en ON y la palanca de la ranura 2 está en OFF. ON está marcado en el lado izquierdo y OFF en el lado derecho del interruptor.

Interruptores del panel frontal

Los interruptores DIP del panel frontal del convertidor de medios multimodo industrial permiten cambiar rápidamente entre los modos switch/convertidor y activar o desactivar la función Link Fault Pass-Through (LFP).

Cuatro iconos dispuestos en una cuadrícula de 2x2 cada uno presentan una marca de verificación en la esquina superior derecha. La parte superior izquierda muestra un teléfono inteligente con líneas de impacto, lo que indica resistencia a los golpes. La parte superior derecha muestra un termómetro, lo que sugiere la regulación de la temperatura. La parte inferior izquierda contiene un rayo, que representa la protección eléctrica. La parte inferior derecha muestra IP50, lo que indica protección contra la entrada de polvo.

Diseño industrial reforzado

Carcasa robusta con clasificación IP50 con un alto grado de resistencia a las vibraciones y los golpes y un rango de temperatura de funcionamiento de -40° a 75°C (-40° a 167°F).

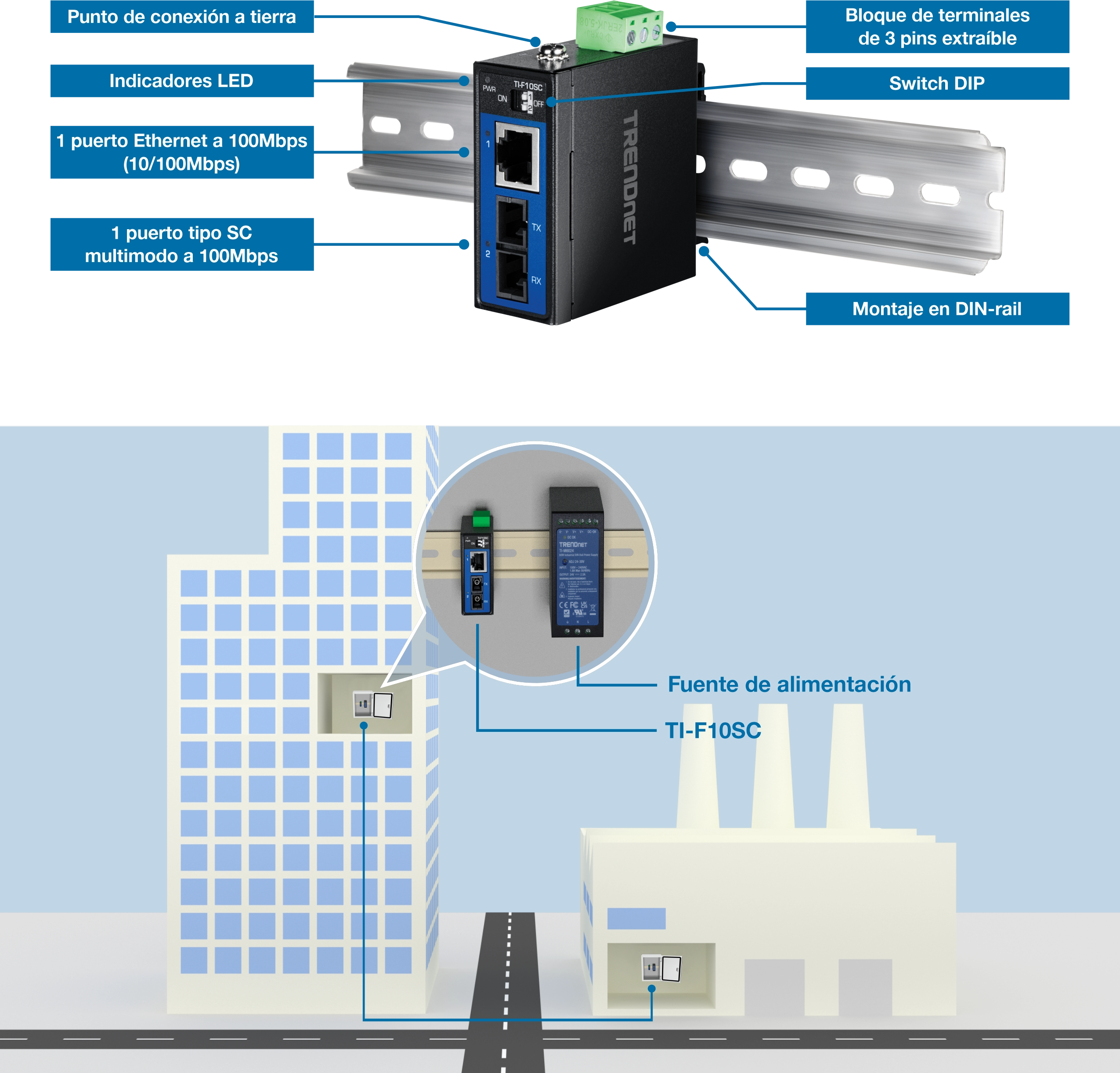

Dispositivo de red industrial TRENDnet montado en un riel DIN con punto de conexión a tierra etiquetado, indicador LED, puerto Ethernet de 100 Mbps, puerto tipo SC multimodo de 100 Mbps, bloques de terminales extraíbles, interruptores DIP y montaje en riel DIN. A continuación, un diagrama muestra un edificio y una fábrica conectados a través del dispositivo TI-F10SC y la fuente de alimentación.

Puertos de red

Un puerto Ehetnet a 100Mbps y un puerto tipo SC multimodo

Switchs DIP

1: Active o desactive (por defecto está activado) LFPT (Link Fault Pass Through) 2: Activación/desactivación de los modos Convertidor y Switch (modo Convertidor por defecto)

temperatura extrema

Un amplio intervalo de temperaturas de funcionamiento, de -40° a 75°C (-40° a 167°F), permite instalaciones en entornos industriales de extremo calor o frío

Protección contra sobretensiones

Protección para sobretensiones de 6kV

Resistente a golpes y vibraciones

Clasificado para golpes (EN 60068-2-27), caída libre (EN 60068-2-31) y vibraciones (EN 60068-2-6)

Cumplimiento de normas electromagnéticas

Cumple con las certificaciones EMS industriales ESD (IEC 61000-4-2); Contacto: 6kV, Air: 8kV, Transitorios eléctricos rápidos (EFT) (IEC 61000-4-4) : Alimentación 2kV, Señal: 2kV; sobretensión (IEC 61000-4-5): Alimentación eléctrica: 2kV, Señal: 2kV

Montaje en DIN-rail/pared

Carcasa de metal con clasificación IP50 y material de montaje en DIN-rail y en pared incluido

Punto de conexión a tierra

El punto de conexión a tierra protege al equipo de sobretensiones eléctricas externas

Estándares
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Interfaz del dispositivo
  • 1 puerto Ethernet a 100Mbps (10/100Mbps)
  • 1 puerto tipo SC multimodo a 100Mbps
  • Bloque de terminales de 3 pins extraíble
  • Indicadores LED
  • Switch DIP
Tasa de transferencia de datos
  • Ethernet: 10Mbps (half duplex), 20Mbps (full duplex)
  • Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex)
  • Fibra: 200Mbps (full duplex)
Fibra
  • MULTIMODO
  • Tipo SC
  • Longitud de onda: 1310 nm
  • Distancia de 2 km
Switch DIP
  • 1: Activación/desactivación del LFPT (Link Fault Pass Through) (por defecto está activado)
  • 2: Activación/desactivación de los modos Convertidor y Switch (modo Convertidor por defecto)
Alimentación
  • Entrada: DC 12-60V
  • Fuente de alimentación compatible: TI-M6024 (se vende por separado)
  • Consumo máximo: 1.56 W
Bloque de terminales
  • Bloque de terminales de 3 pins
  • Sección del cable: 1,5mm²
  • Cable rígido (AWG): 16-28
  • Cable trenzado (AWG): 16-28
  • Par de torsión: 3 lb. - In / 0,2Nm / 0,56 Nm
  • Longitud del hilo de cable: 6-7 mm
MTBF
  • 5.206.779 horas a 25° C
Carcasa
  • Carcasa de metal IP50
  • Montaje en DIN-rail
  • Montaje en pared
  • Punto de conexión a tierra
  • Protección para descarga electrostática de 6 kilovoltios
  • Protección RJ45 de 6kV
Temperatura de funcionamiento
  • -40° - 75° C (-40° - 167° F)
Humedad admitida
  • Máx. 95% (sin condensación)
Dimensiones:
  • 60 x 60 x 25 mm (2,24 x 2,24 x 0,98 pulgadas)
Peso
  • 144 g
Certificaciones
  • CE
  • FCC
  • LVD
  • Golpes (IEC 60068-2-27)
  • Caída libre (IEC 60068-2-31)
  • Vibraciones (IEC 60068-2-6)
  • IEC 61000-4-4
  • IEC 61000-4-5
Garantía
  • 3 años

CONTENIDOS DEL PAQUETE
  • TI-F10SC
  • Bloque de terminales de 6 pins extraíble
  • Kit de montaje en DIN-rail / pared

Todas las referencias a la velocidad son solo para fines comparativos. Las especificaciones, tamaño y forma del producto están sujetos a cambios sin previo aviso, y la apariencia real del producto puede diferir de la descrita en este documento.
