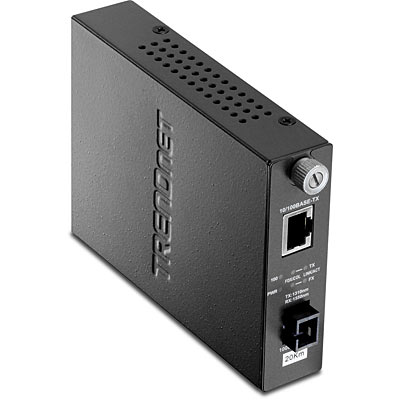

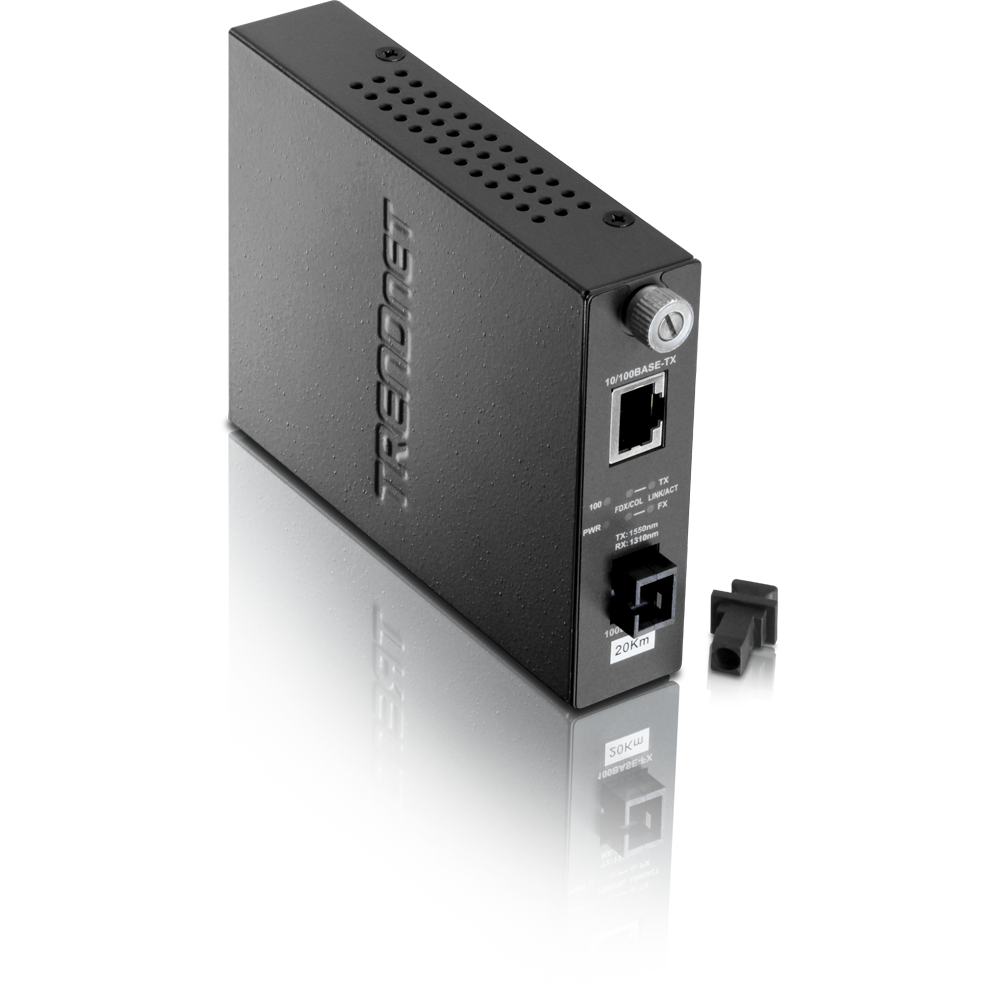

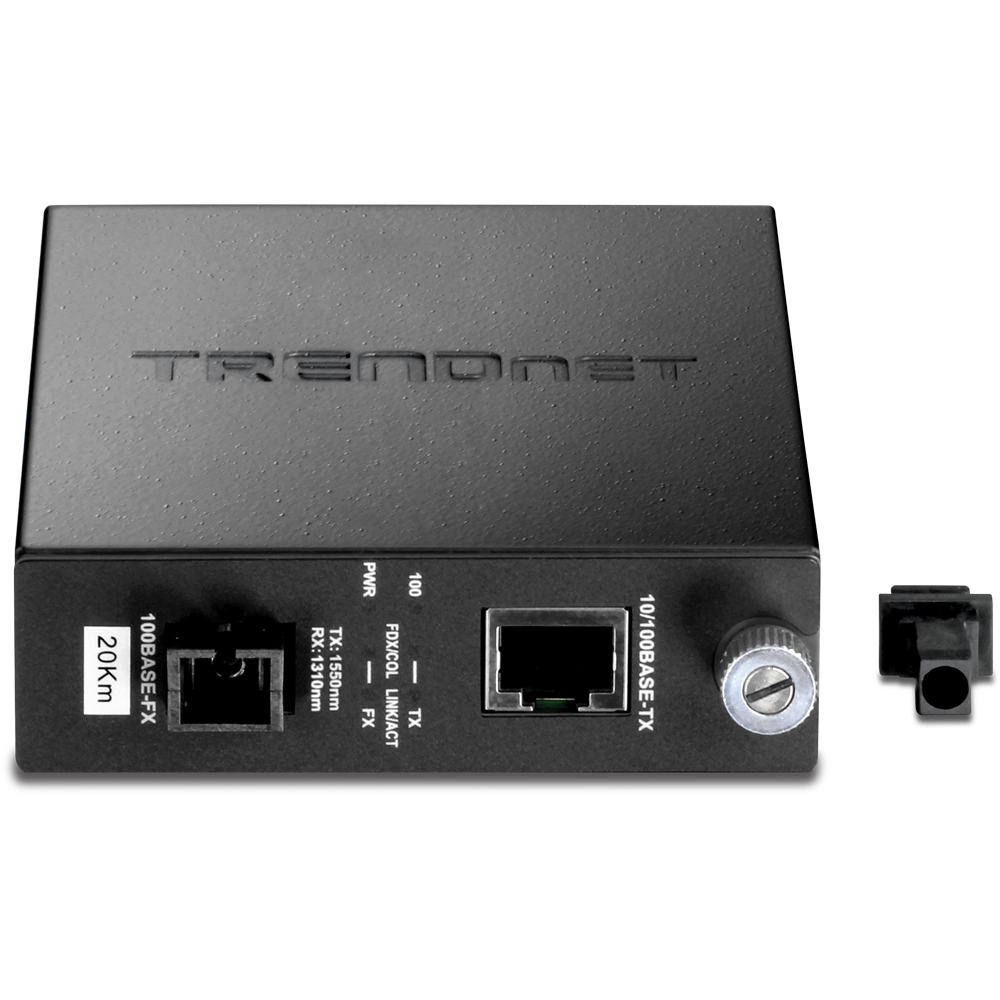

Inteligente 100Base-TX a 100Base-FX Conversor de doble longitud de onda SC monomodo de fibra (20 km / 12.4 millas)

TFC-110S20D5i (Version v1.0R)

  • Se debe usar con TFC-110S20D3i
  • Apoyo a la gestión del nivel de puerto SNMP
  • Conversor de doble longitud de onda SC monomodo de fibra
  • Un puerto 10/100Base-TX (RJ-45)
  • Extiende por distancias de hasta 20 km (12,4 millas)
  • Funciona como conversor independiente o con el chasis de fibra TFC-1600

El Convertidor inteligente de fibra TFC-110S20D5i funciona con el sistema de chasis TFC-1600 o como una unidad independiente. Este convertidor es Conversor de doble longitud de onda SC monomodo de fibra que se extiende a distancias de hasta 20 km (12.4 millas). Este módulo debe ser utilizado con el módulo de TFC-110S20D3i. Entre los puertos hay uno 10/100Base-TX (RJ-45) y otro 100Base-FX (tipo SC Simplex).

  • Se debe usar con TFC-110S20D3i
  • Compatible con IEEE 802.3u 100Base-TX y 100Base-FX standards
  • 1 x RJ-45 10/100Base-TX puerto
  • 1 x 100Base-FX puerto de fibra monomodo bi-direccional-SC simplex
  • Apoyo a la gestión del nivel de puerto SNMP
  • Supervisar y configurar el modo Ethernet o Fibra dúplex, LLR, el puerto encendido / apagado y recibir información a través del módulo de gestión TFC-1600MM y chasis TFC-1600
  • Controles de interruptores DIP: Fibra (completa / mitad de duplex), UTP (negociación automática / manual), Velocidad
  • (10 Mbps / 100 Mbps), Cobre (completa / mitad de duplex), LLR (Activado / Desactivado) y LLCF (Activado / Desactivado)
  • Apoyo Link Loss Carry Forward (LLCF)
  • Apoyo Link Loss Return (LLR)
  • Estatus de los indicadores LED para la Potencia y Enlace / Actividad
  • Caja metálica desmontable
  • Para montaje en pared
  • Funciona como conversor independiente o con el chasis de fibra TFC-1600
  • Garantía limitada de 3 años
Hardware
Estándares
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX/FX
Medios de Red
  • 100Base-TX: Cat. 5 EIA/TIA-568 100-ohm UPT/STP, Hasta 100 m
  • 100Base-FX: Cable óptico de fibra monomodo 9/125 µm o 10/125 µm, Hasta 20 km
Protocolo
  • CSMA/CD
Puertos
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX (tipo SC simplex)
Conmutador DIP
  • Fibra (completa/mitad de duplex)
  • UTP (negociación automática/manual)
  • Velocidad (10 Mbps/100 Mbps)
  • Cobre (completa/mitad de duplex)
  • LLR (activar/desactivar)
  • LLCF (activar/desactivar)
Velocidad de transferencia de datos
  • 100 Mbps (half duplex)/200 Mbps (full duplex)
LEDs de diagnóstico
  • Por unidad: Power (Encendido)
  • Por puerto (TX): Link/Activity (Enlace/Actividad), FDX/HDX, Link Fail (enlace/fallo), Speed (velocidad)
  • Por puerto (FX): Link/Activity (Enlace/Actividad), FDX/HDX, Link Fail (enlace/fallo)
Adaptador de alimentación
  • Entrada: 100~240 V, 50/60 Hz, 0.2 A
  • Salida: 1 A y 5 V DC
Consumo eléctrico
  • Máx 2 vatios
Dimensiones
  • 120 x 88 x 25 mm (4.7 x 3.46 x 0.98 pulgadas)
Peso
  • 354 g (12.5 onzas)
Temperatura
  • Operación: 0° ~ 40°C (32° ~ 104°F)
  • Almacenamiento: -25° ~ 70°C (-13° ~ 158°F)
Humedad
  • Máx 90% (sin condensación)
Certificación
  • CE, FCC
SMF
  • SMF
Longitud de onda
  • TX: 1550 nm
  • RX: 1310 nm
Potencia óptica de salida (dBm)
  • Min.: -14
  • Máx.: -8
Potencia óptica de entrada (dBm)
  • Min. (Sensibildad): -31
  • Máx.: 0
Capacidad de potencia
  • 17
Distancia
  • 20 m

CONTENIDOS DEL PAQUETE

  • TFC-110S20D5i
  • Guía de instalación rápida multilingüe
  • Adaptador de alimentación (5 V DC, 1 A)

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
