Switch Gigabit Ethernet PoE+ AV de 16 puertos y 220 vatios

TPE-3016L (Version v1.0R)

16 puertos Gigabit PoE+
Potencia total disponible de 220 vatios
Capacidad de conmutación de 32 Gbps
Se incluyen soportes para montaje en bastidor
Puertos en el panel trasero para una integración de red sencilla con su bastidor AV
Cómoda pantalla LED de siete segmentos y cuatro dígitos en el panel frontal

DISCONTINUED PRODUCT

The TPE-3016L (Version v1.0R) has been discontinued. It has been replaced by the TPE-TG160g (Version v2.0R). For a list of discontinued products, click here.

El switch Gigabit Ethernet PoE+ de 16 puertos y 220 vatios de TRENDnet, modelo TPE-3016L, ofrece 16 puertos Gigabit PoE+ con una potencia total disponible de 220 vatios. Permite visualizar la potencia total, la potencia disponible y la potencia por puerto, con una cómoda pantalla LED de siete segmentos y cuatro dígitos en el panel frontal. Los puertos Ethernet del panel trasero y los LED del panel delantero se integran fácilmente con su solución de bastidor de audio y vídeo (AV) existente.

Un dispositivo de red con varios puertos Ethernet está conectado a dos cámaras de seguridad a través de cables Ethernet, lo que indica la funcionalidad de alimentación a través de Ethernet (PoE). El dispositivo y las cámaras cuentan con iconos con símbolos de relámpagos, lo que refuerza la capacidad PoE.

Flexibilidad de la cámara PoE

El switch reconoce las cámaras no PoE y PoE de 15.4 vatios, así como las cámaras PoE+ de 30 vatios (u otros dispositivos PoE) y suministra la cantidad de corriente requerida automáticamente.

Un dispositivo de red se representa con varios puertos, incluidos ocho puertos Ethernet y dos puertos adicionales en el lado derecho. Debajo del dispositivo, se muestran dos cámaras de seguridad y un punto de acceso inalámbrico conectados al dispositivo de red, con una etiqueta que indica 220 vatios. Las cámaras están conectadas a los puertos Ethernet, lo que sugiere una configuración de alimentación a través de Ethernet (PoE).

Alimentación PoE

La potencia disponible de 220 vatios permite suministrar alimentación PoE a hasta dieciséis dispositivos Power over Ethernet.

Un diagrama de configuración de red con tubos cilíndricos que representan la transferencia de datos a alta velocidad. Los iconos dentro de los tubos muestran diferentes tipos de datos como notas musicales, documentos y archivos de video. El texto en el centro indica velocidades de gigabit y tramas gigantes de hasta 10 KB, con flechas que muestran la dirección del flujo de datos.

Trabajo en red Gigabit

Todos los puertos Gigabit producen una capacidad de conmutación de 32 Gbps y admiten tramas Jumbo de hasta 10 KB.

Switchs AV: Ejemplos de aplicaciones

Aplicación 1: Restaurantes y bares

En la mayoría de entornos empresariales, los switchs AV de TRENDnet desempeñan más de una sola función. Permiten que los propietarios de las empresas administren simultáneamente el equipo AV, las cámaras de vigilancia IP y los puntos de acceso wireless.

Aplicación 2: viviendas con AV multisala

Los switchs de la serie AV de TRENDnet amplían con facilidad la red por cables existente de una vivienda para que admita dispositivos de gran ancho de banda, especialmente los dedicados a intercambios multimedia y seguridad de viviendas.

Aplicación 3: Solución con switchs NVR y AV

Con ambos conjuntos de puertos en la parte trasera, los switchs de la serie AV de TRENDnet son ideales para las NVR de TRENDnet. Los switchs AV están equipados para ofrecer toda la potencia necesaria para manejar varias cámaras de vigilancia de TRENDnet simultáneamente.

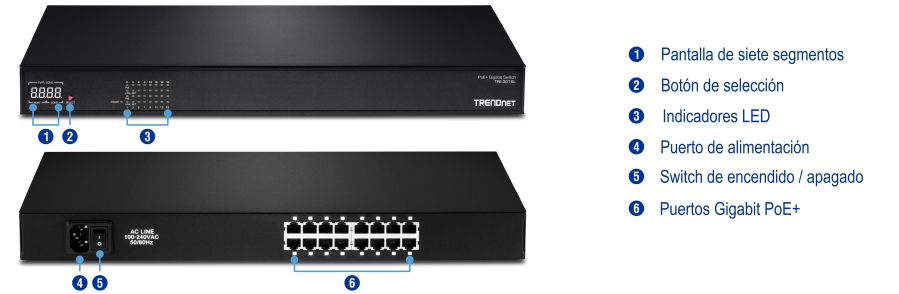

Un conmutador de red con componentes etiquetados incluye una pantalla de siete segmentos, un botón de selección e indicadores LED en la parte frontal. La vista trasera cuenta con un puerto de alimentación, un interruptor de encendido/apagado y varios puertos Gigabit PoE+, con etiquetas que proporcionan una identificación clara de cada parte para facilitar la referencia.

Diseño del hardware

Los puertos Ethernet del panel trasero y los LED del panel delantero se integran fácilmente con su solución de bastidor de audio y vídeo (AV) existente.

Pantalla LED de 7 segmentos

Permite visualizar la potencia total, disponible y por puerto

Potencia disponible

PoE+ hasta 220 vatios

Opción de montaje en bastidor

Diseño 1U de 19” (soportes incluidos).

Senza ventole

El diseño sin ventilador reduce el consumo de energía y los ruidos de funcionamiento

Estándares	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.3at
Interfaz del dispositivo	16 puertos Gigabit Ethernet Indicadores LED Pantalla LED de siete segmentos y cuatro dígitos
Tasa de transferencia de datos	Ethernet: 10 Mbps (half-duplex), 20 Mbps (full-duplex) Fast Ethernet: 100 Mbps (half-duplex), 200 Mbps (full-duplex) Ethernet Gigabit: 2000 Mbps (full-duplex)
Funcionamiento	Control del tráfico de difusión (Broadcast Storm Control) Búfer RAM de datos: 400 KB Malla de conmutación: 32 Gbps Tabla de direcciones MAC: Entradas de 4 K Tasa de reenvío: 23.8 Mpps (tamaño de paquetes de 64 bytes)
Alimentación	Entrada: 100 – 240 V AC, 50/60 Hz Consumo: 7 vatios (máx. sin dispositivo alimentado)
PoE	Potencia PoE disponible en general: 220 vatios Potencia PoE disponible por puerto: 30 vatios Pin 1,2 para power+ y pin 3,6 para power- (modo A) Protección contra sobrecorriente Protección contra cortocircuitos
Temperatura admitida	0 – 40 °C (32 – 104 °F)
Humedad admitida	Máx. 90% sin condensación
Dimensiones	440 x 280 x 44 mm (17.3 x 11 x 1.7 pulgadas)
Peso	3.5 kg (7.7 libras)
Certificaciones	CE FCC UL
Garantía	Limitada a 3 años

CONTENIDOS DEL PAQUETE

TPE-3016L
Guía de instalación rápida
Kit para montaje en rack
Cable eléctrico

Todas las referencias a la velocidad son solo para fines de comparación. Las especificaciones, el tamaño y la forma del producto están sujetos a cambios sin previo aviso, y el aspecto real del producto puede diferir del que se describe en este documento.
