PoE-Splitter

TPE-104S   (Version v1.0R)

  • Installation nicht PoE-fähiger Geräte an weiter entfernten Standorten
  • Teilt ein PoE-Signal aus dem Netzwerk in zwei separate Strom- und Datenquellen auf
  • Einstellung der Ausgangsspannung auf 5V, 7,5V, 9V oder 12V
  • Kompaktes, mit den PoE-Umschaltern von TRENDnet kompatibles Gerät
  • Spart Installations- und Gerätekosten

DISCONTINUED PRODUCT

The TPE-104S (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 720.03 KB
Download Email
Datasheet (Français)
Dateiname: FR_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 768.80 KB
Download Email
Datasheet (Deutsch)
Dateiname: GE_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 735.81 KB
Download Email
Datasheet (Português)
Dateiname: PO_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 753.67 KB
Download Email
Datasheet (Español)
Dateiname: SP_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 736.74 KB
Download Email
Datasheet (Pусский)
Dateiname: RU_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 725.52 KB
Download Email
Datasheet (Italiano)
Dateiname: IT_spec_TPE-104S(V1.0R).pdf
Datum: 3/29/2012
Dateigröße: 753.83 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (EUNL)
Dateiname: Web_EUNL_TPE-104S(V1.0R)_05082102.pdf
Datum: 7/18/2012
Dateigröße: 1.51 MB
Download
Kurzanleitung zur Installation (English)
Dateiname: Web_QIG_TPE-104S(V1.0R).pdf
Datum: 5/10/2012
Dateigröße: 3.22 MB
Download

Produktbild(er)

TPE-104S Product Photo (JPEG Image 1)
JPEG Image
Dateigröße: : 309.66 KB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (JPEG Image 2)
JPEG Image
Dateigröße: : 426.56 KB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (JPEG Image 3)
JPEG Image
Dateigröße: : 423.47 KB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (JPEG Image 4)
JPEG Image
Dateigröße: : 331.67 KB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (JPEG Image 5)
JPEG Image
Dateigröße: : 312.10 KB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (TIFF Image 6)
TIFF Image
Dateigröße: : 3.89 MB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (TIFF Image 7)
TIFF Image
Dateigröße: : 5.49 MB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (TIFF Image 8)
TIFF Image
Dateigröße: : 5.38 MB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (TIFF Image 9)
TIFF Image
Dateigröße: : 4.33 MB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (TIFF Image 10)
TIFF Image
Dateigröße: : 4.11 MB
Datum: : 12/28/2011
Download
TPE-104S Product Photo (JPEG Image 11)
JPEG Image
Dateigröße: : 309.66 KB
Datum: : 5/10/2012
Download
TPE-104S Product Photo (TIFF Image 12)
TIFF Image
Dateigröße: : 8.07 MB
Datum: : 5/10/2012
Download
ROHS compliant Non-Disposable
HARDWARE
Standard
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX
  • IEEE 802.3x Flow Control (Datenflusskontrolle)
  • IEEE 802.3af Power over Ethernet
Netzwerkkabel
  • 10Mbps: UTP/STP Cat. 5 bis zu 100 Meters
  • 100Mbps: UTP/STP Cat. 5 und 5e bis zu 100 Meters
Anschlüsse

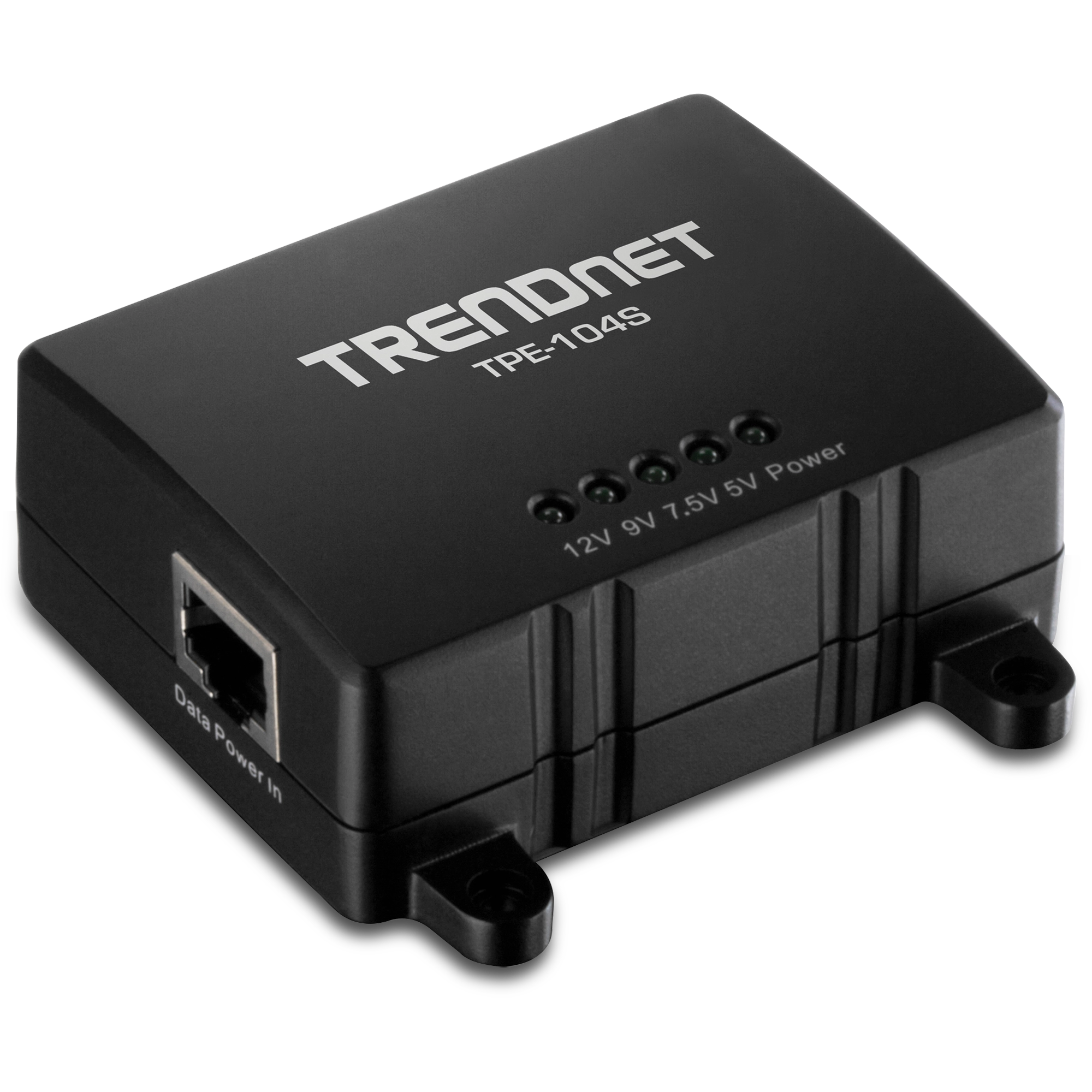

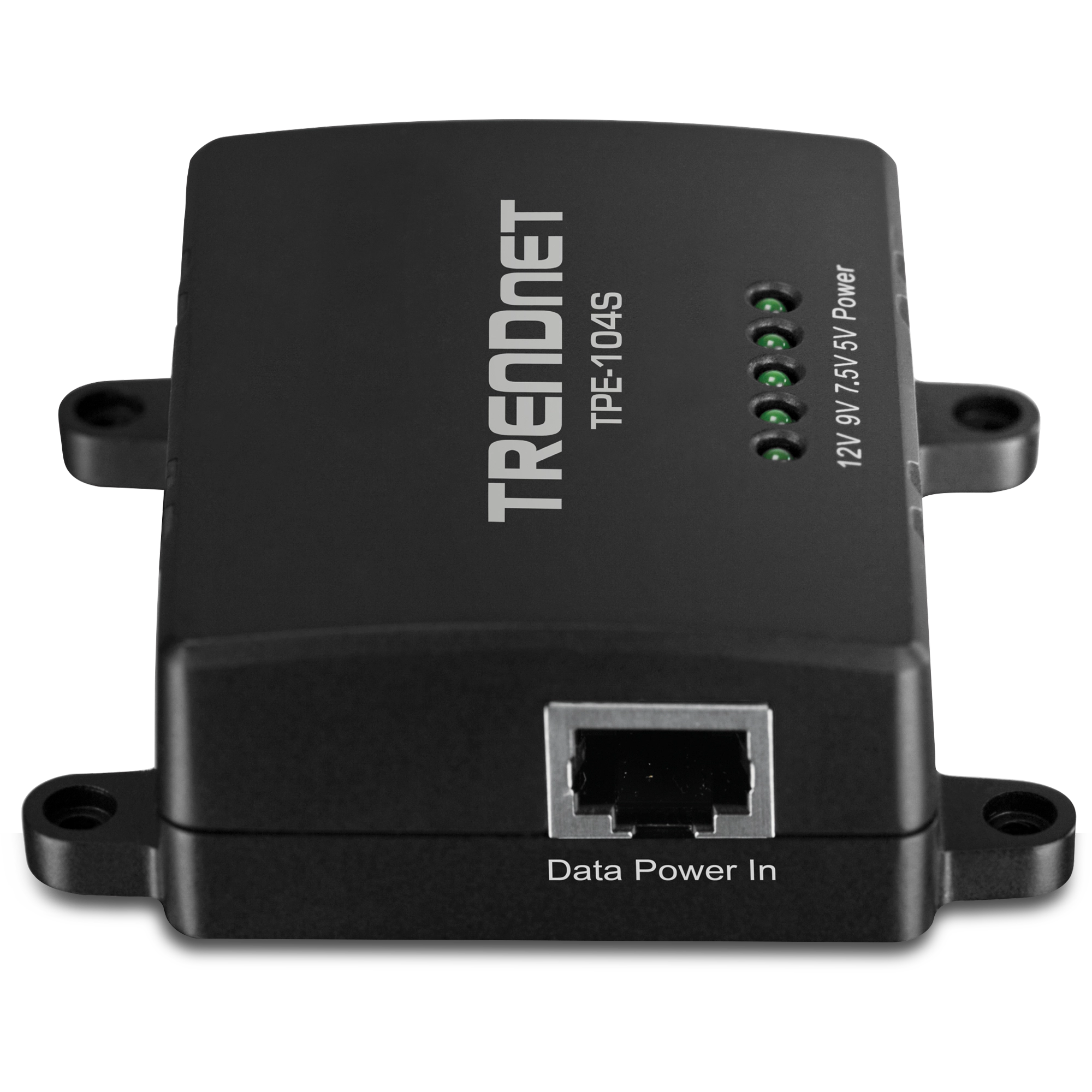

  • 1 x 10/100 MBit/s Daten- und Stromeingang

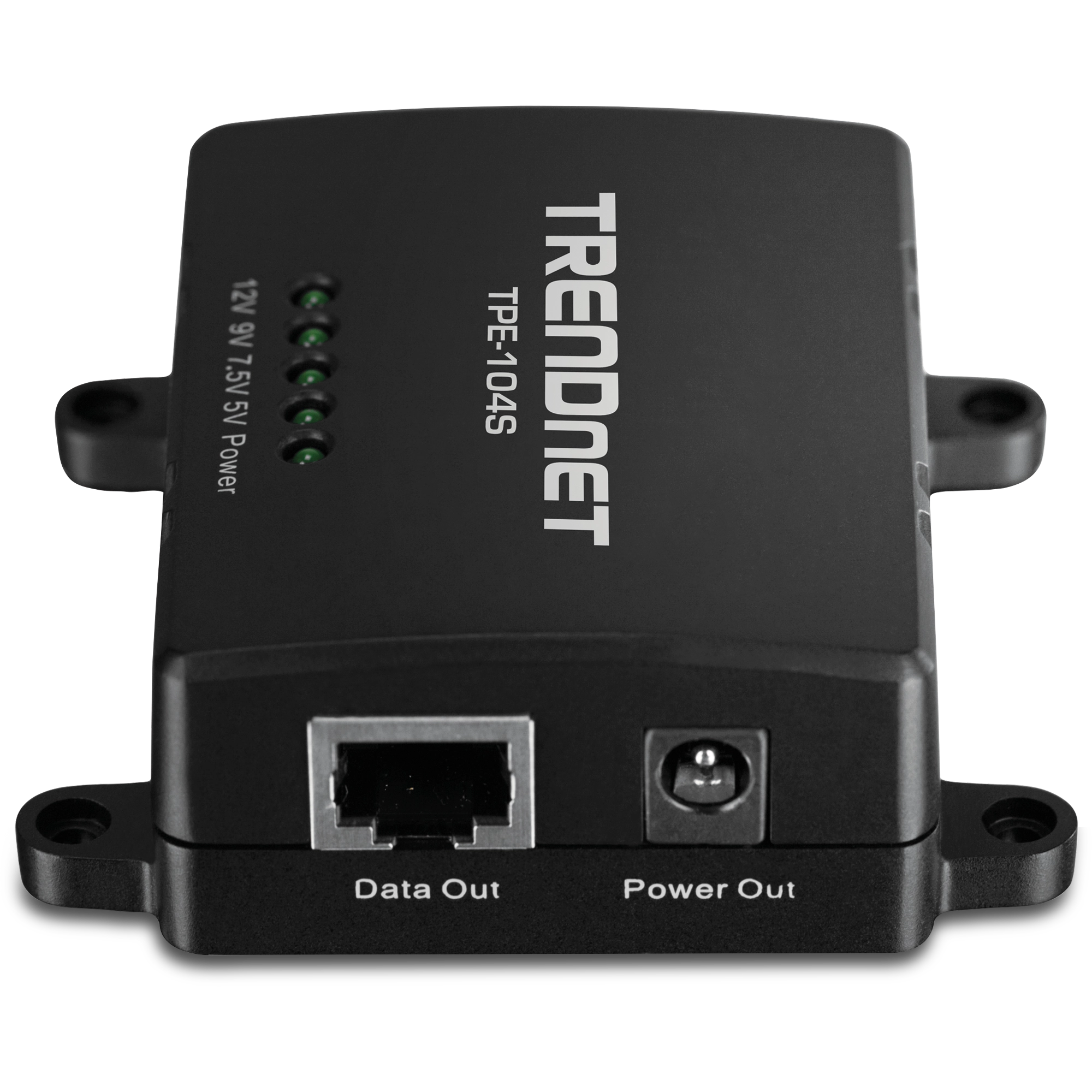

  • 1 x 10/100 MBit/s Datenausgang
  • 1 x 5,5mm Stromausgang
Schalter

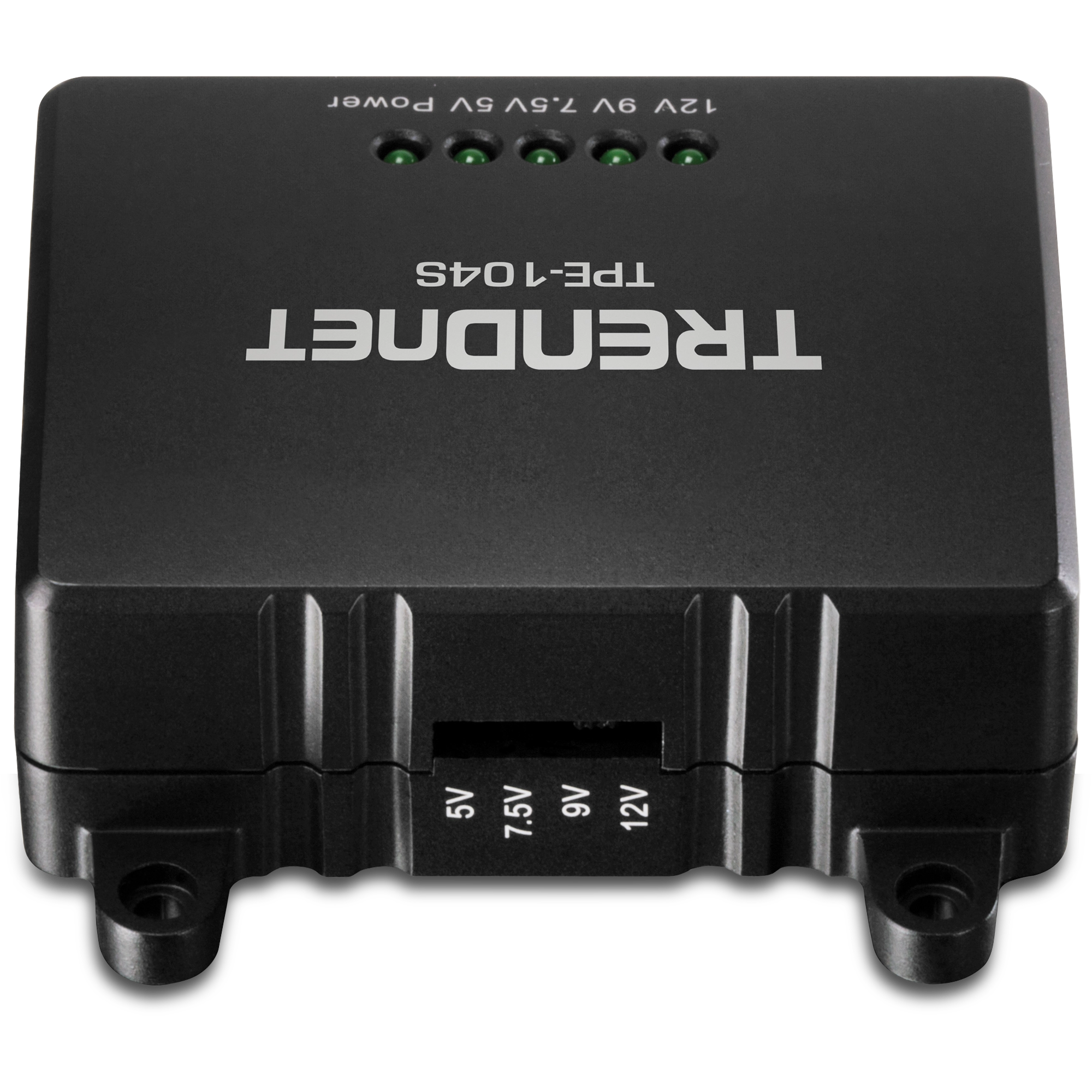

  • Über DIP-Schalter einstellbare Ausgangsspannung (5 V, 7,5 V, 9 V, 12 V)
Stromversorgung
  • Eingangsspannung: 48VDC 0.38A
  • Ausgangsspannung: 5V(2A), 7.5V(2A), 9V(1.7A), 12V(1.2A)
Leistungsaufnahme
  • Max. 0.3 watt
Jumper-Kabel
  • 1 x (2.0 x 2.0 mm)
  • 1 x (2.5 x 2.0 mm)
Abmessungen
  • 70 x 45 x 25 mm (2.75 x 1.8 x 1 zoll)
Gewicht
  • 45 g (1.6 unzen)
Temperatur
  • Betrieb: 0°C~45°C (32°F~ 113°F)
  • Lagerung: -20°C~90°C (-4°F~194°F)
Luftfeuchtigkeit
  • Max. 90% (nicht kondensierend)
Zertifizierung
  • CE, FCC

PACKUNGSINHALT

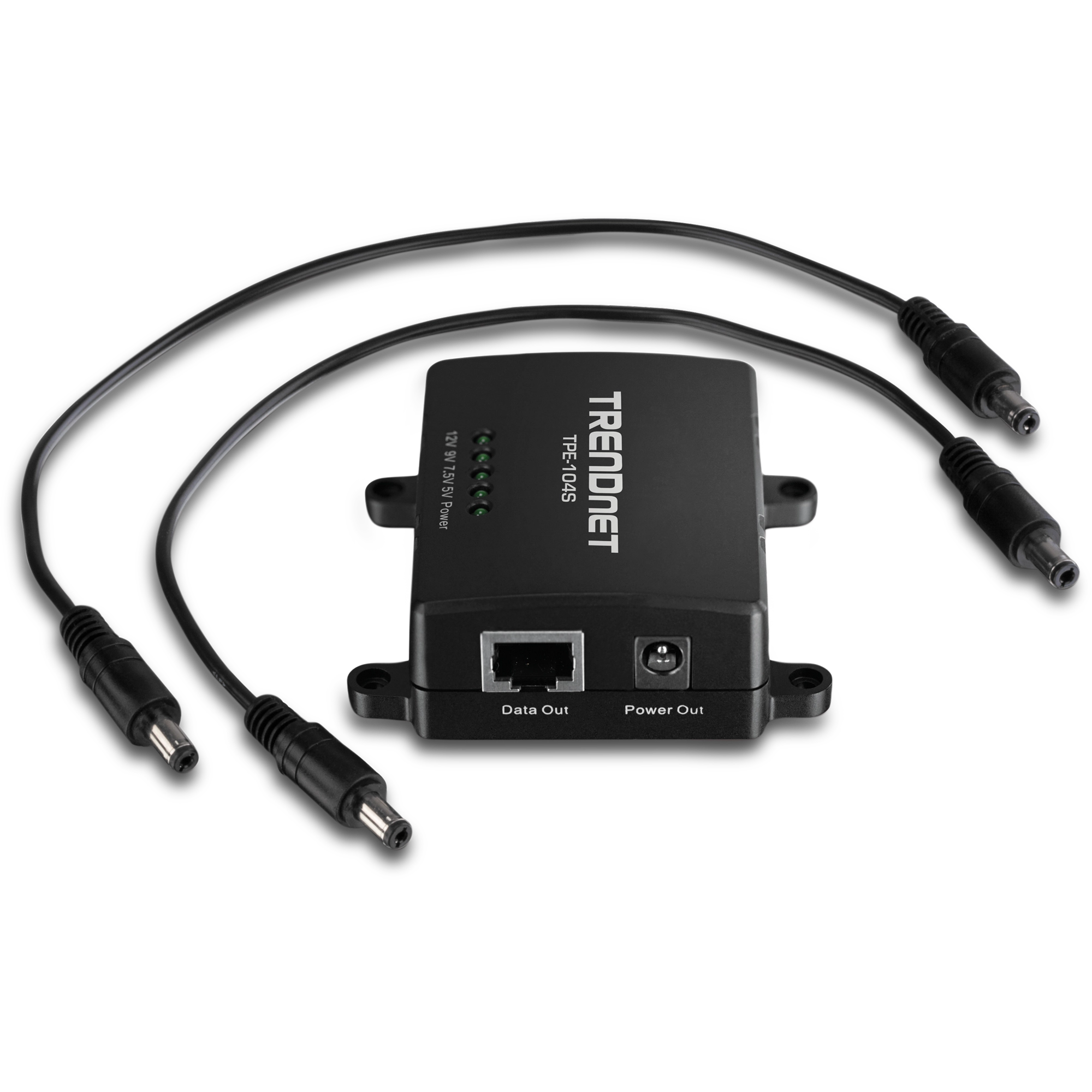

  • TPE-104S
  • Anleitung zur Schnellinstallation
  • 2 Stromanschlüsse (2.0 x 2.0mm, 2.0 x 2.5 mm)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
