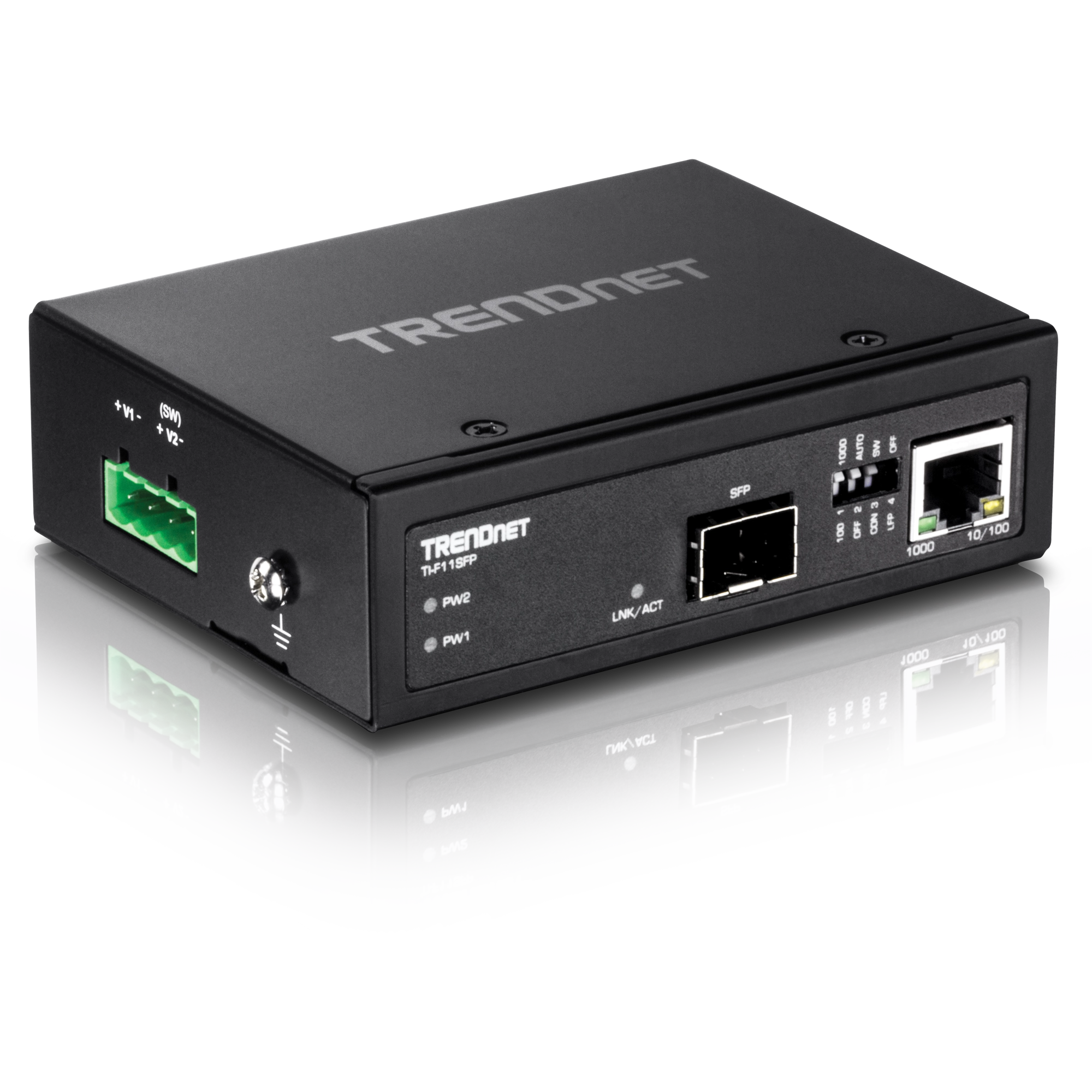

Gehärteter Industrieller 100/1000 Base-T zu SFP Medienkonverter

TI-F11SFP   (Version v1.0R)

   Select Another Version
  • Gehärteter 100/1000 Base-T Ethernet zu SFP Konverter mit Schutzklasse IP30
  • SFP-Port unterstützt Multi- oder Single-Mode Fiber
  • Bis zu 80 km Fasernetzwerkentfernungen mit dem TEG-MGBS80 SFP Modul
  • Enthält DIN-Schiene und Wandhalterung
  • Extremer -40 bis 75 ºC (-40 bis 167 ºF) Betriebstemperaturbereich
  • Duale redundante Stromversorgung mit Überlastschutz
  • Netzteil separat erhältlich (Modell TI-M6024)

DISCONTINUED PRODUCT

The TI-F11SFP (Version v1.0R) has been discontinued. It has been replaced by the TI-F11SFP (Version v2.0R). For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 2/1/2019
Dateigröße: 797.53 KB
Download Email
Datasheet (Français)
Dateiname: FR_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 10/7/2015
Dateigröße: 760.53 KB
Download Email
Datasheet (Deutsch)
Dateiname: GE_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 10/7/2015
Dateigröße: 731.37 KB
Download Email
Datasheet (Português)
Dateiname: PO_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 10/12/2015
Dateigröße: 762.81 KB
Download Email
Datasheet (Español)
Dateiname: SP_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 10/7/2015
Dateigröße: 763.01 KB
Download Email
Datasheet (Pусский)
Dateiname: RU_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 10/7/2015
Dateigröße: 768.00 KB
Download Email
Datasheet (Italiano)
Dateiname: IT_datasheet_TI-F11SFP(v1.0R).pdf
Datum: 10/7/2015
Dateigröße: 758.94 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: EN_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.44 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: FR_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.45 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: GE_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.39 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: PO_Web_ TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.38 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: SP_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.40 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: RU_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.40 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: ITA_Web_TI-F11SFP(V1.0R).pdf
Datum: 9/15/2015
Dateigröße: 1.39 MB
Download
Kurzanleitung zur Installation (Polski)
Dateiname: POL_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.40 MB
Download
Kurzanleitung zur Installation (Român)
Dateiname: RO_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.40 MB
Download
Kurzanleitung zur Installation (Nederlands)
Dateiname: NL_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.39 MB
Download
Kurzanleitung zur Installation (Magyar)
Dateiname: HUG_Web_TI-F11SFP(V1.0R).pdf
Datum: 8/28/2015
Dateigröße: 1.41 MB
Download

Produktbild(er)

TI-F11SFP Product Photo (JPEG Image 1)
JPEG Image
Dateigröße: : 1.10 MB
Datum: : 8/10/2015
Download
TI-F11SFP Product Photo (JPEG Image 2)
JPEG Image
Dateigröße: : 990.17 KB
Datum: : 8/10/2015
Download
TI-F11SFP Product Photo (JPEG Image 3)
JPEG Image
Dateigröße: : 1.00 MB
Datum: : 8/10/2015
Download
ROHS compliant Non-Disposable
Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x

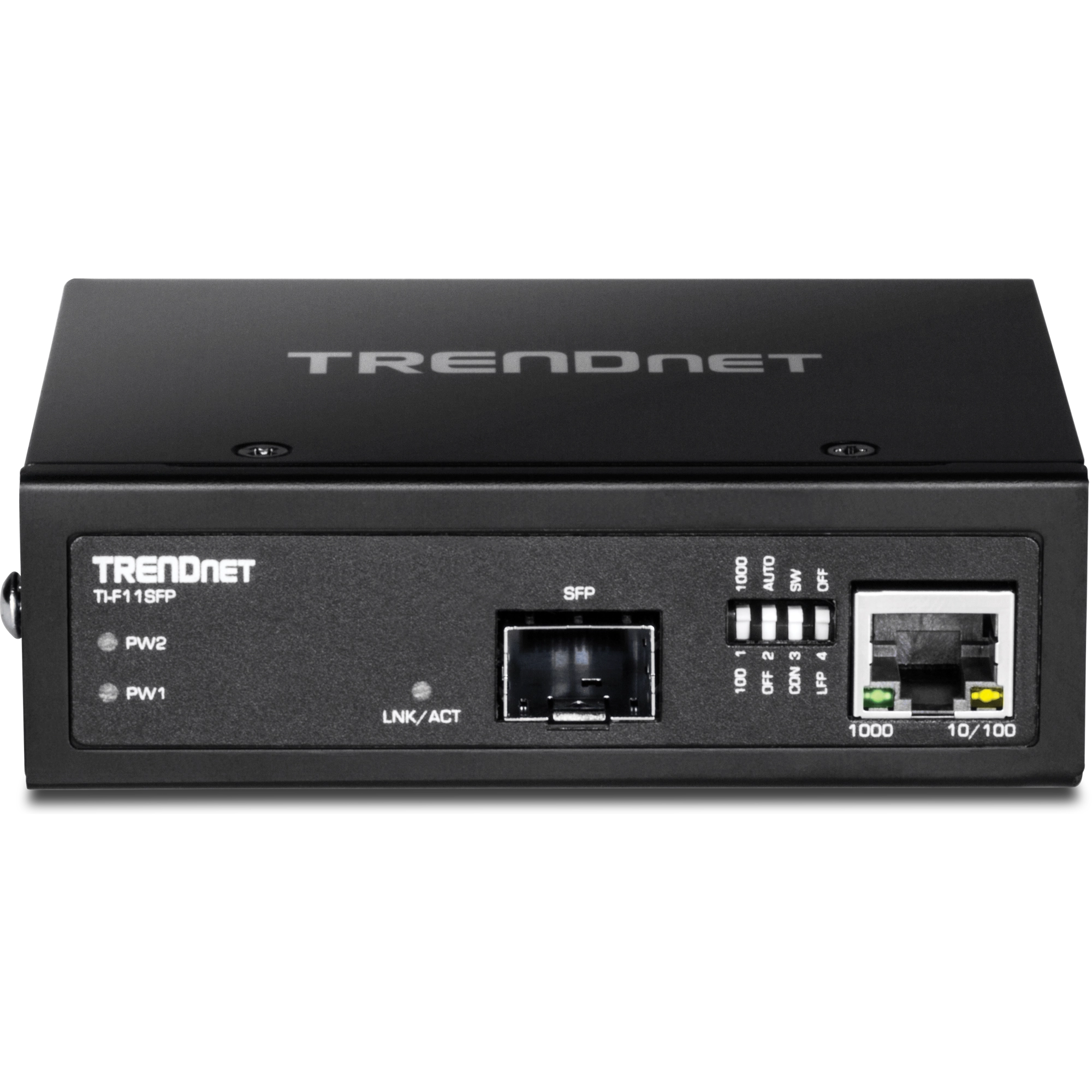

Geräteschnittstelle
  • 1 x Gigabit Port
  • 1 x Gigabit SFP Slot
  • 4-polige Klemmleiste (abnehmbar)
  • LED-Leuchten
  • Kippschalter
  • DIN-Schienenhalterung
  • Wandhalterung
  • Erdungspunkt
Datenübertragungsrate
  • Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
  • Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex)
  • Gigabit: 2000 Mbps (Vollduplex)
Leistung
  • RAM-Puffer: 1024 KB
  • Jumbo Frame: 9 KB
Besondere Eigenschaften
  • Gehärtete Komponenten für extreme Temperaturbedingungen
  • Duale redundante Stromversorgung
  • Auto-Negotiation
  • Automatische Speichern-und-Weiterleiten-Architektur
  • Automatisches Adressenlernen und Adressalterung
  • ESD 8 KV und 6 KV Überlastschutz
Leistung
  • Eingangsleistung: 12 - 56 V DC oder 18 - 36 V AC
  • Kompatibles Netzteil: TI-M6024 (separat erhältlich)
  • Verbrauch: Max. 3 Watt
Klemmleiste
  • Redundante Stromversorgung, 4-polig
  • Drahtdurchmesser: 0,34 mm^2 bis 2,5 mm^2
  • Volldraht (AWG): 12-24/14-22
  • Litze (AWG): 12-24/14-22
  • Drehmoment: 5 Pfund – In / 0,5 Nm / 0,56 Nm
  • Abisolierlänge: 7-8 mm
Kippschalter
  • 1: Einstellen der SFP-Geschwindigkeit auf 100 Mbps oder 1000 Mbps
  • 2: Aktivieren oder Deaktivieren der Auto-Negotiation am SFP-Port
  • 3: Einstellen auf Switch- oder Pass Through Modus
  • 4: Ein- und Ausschalten des LFP (Link Fault Pass Through)
Mittlere Lebenszeit
  • 510,304 Stunden
Gehäuse
  • Metallgehäuse mit Schutzklasse IP30
  • DIN-Schienenhalterung
  • Wandhalterung
  • Erdungspunkt
  • 8 KV ESD-Schutz
  • 6 KV Überlastschutz
Betriebstemperatur
  • - 40 bis 75 °C (-40 bis 167 °F)
Betriebsfeuchtigkeit
  • Max. 95 % nicht-kondensierend
Maße
  • 113 x 82 x 31 mm (4,4 x 3,2 x 1,2 Zoll)
Gewicht
  • 152 g (5,4 Unzen)
Zertifizierungen
  • CE
  • FCC
  • Schock (IEC 60068-2-27)
  • Freifall (IEC 60068-2-32)
  • Vibration (IEC 60068-2-6)
Garantie
  • 3 Jahre begrenzt

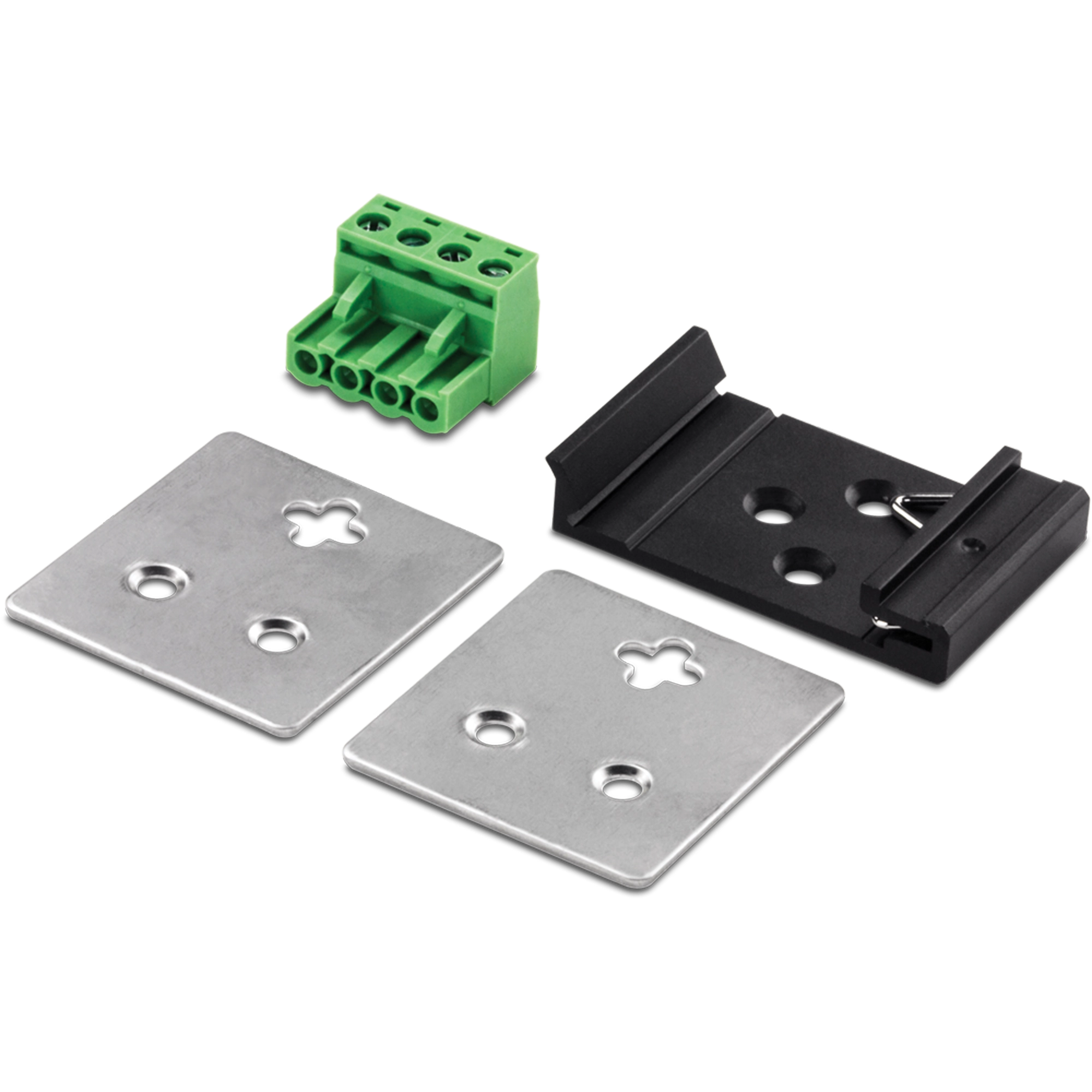

PACKUNGSINHALT
  • TI-F11SFP
  • Schnellinstallationsanleitung
  • Abnehmbare Klemmleiste
  • DIN-Schienenhalterung / Wandmontagesatz

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
