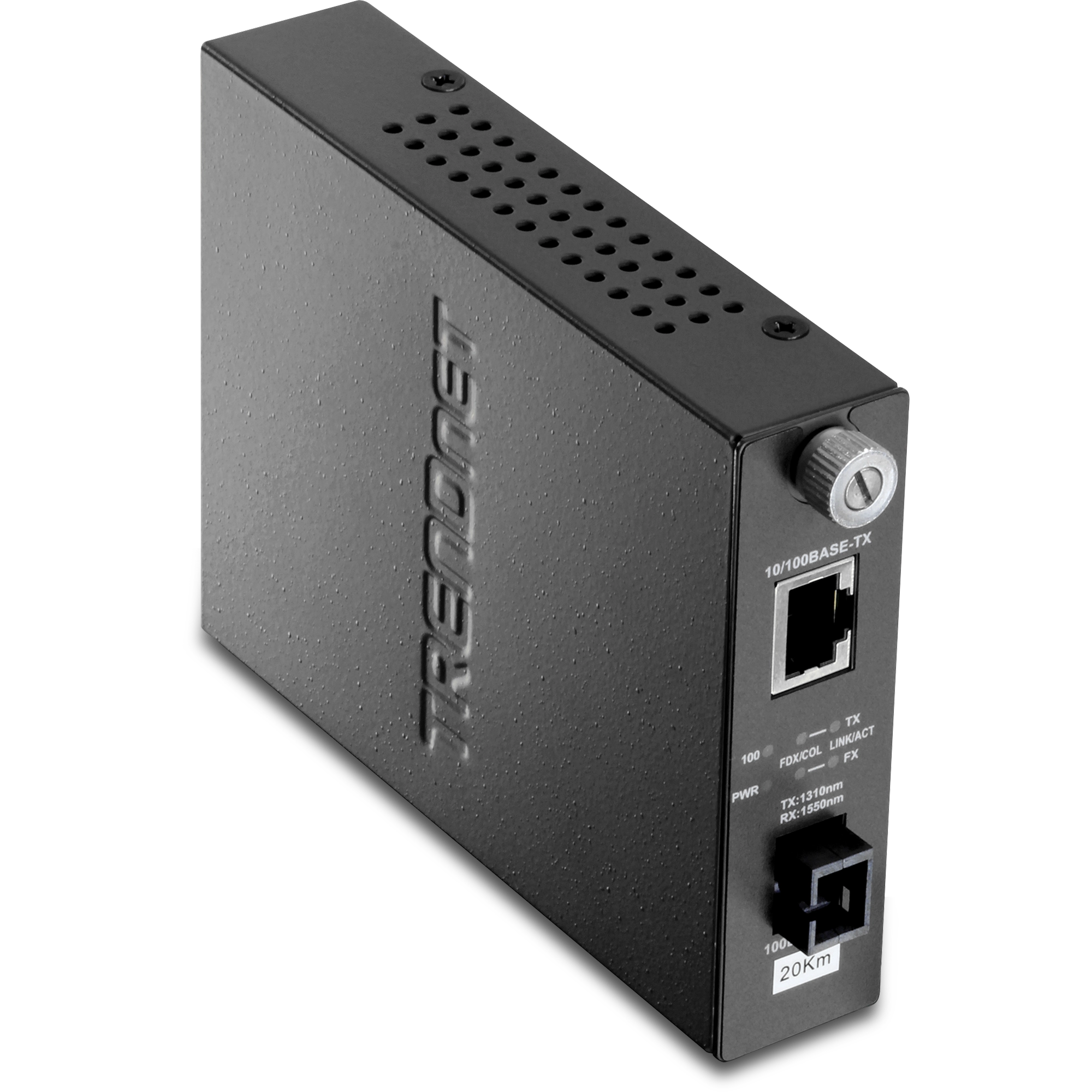

100Base-TX zu 100Base-FX intelligent, mit Zweiwellenlängen Singlemode SC Faser Konverter (20 Km / 12,4 Meilen)

TFC-110S20D3i   (Version v1.0R)

  • Muss mit TFC-110S20D5i verwendet werden
  • Unterstützung des SNMP-Management-Port
  • Singlemode Faser Konverter mit Zweiwellenlängen der SC-Art
  • 10/100Base-T-Port (RJ-45)
  • Deckt eine Reichweite von bis 20 km (12,4 Meilen)
  • Funktioniert als einzelner Wandler oder in Kombination mit Glasfasergehäuse TFC-1600

DISCONTINUED PRODUCT

The TFC-110S20D3i (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Datenblätter

Datasheet (English)
Dateiname: EN_spec_TFC-110S20D3i(v1.0R).pdf
Datum: 1/21/2019
Dateigröße: 387.44 KB
Download Email
Datasheet (Français)
Dateiname: FR_spec_TFC-110S20D3i(v1.0R).pdf
Datum: 12/13/2012
Dateigröße: 381.71 KB
Download Email
Datasheet (Deutsch)
Dateiname: GE_spec_TFC-110S20D3i(v1.0R).pdf
Datum: 12/13/2012
Dateigröße: 376.07 KB
Download Email
Datasheet (Español)
Dateiname: SP_spec_TFC-110S20D3i(v1.0R).pdf
Datum: 12/13/2012
Dateigröße: 357.43 KB
Download Email
Datasheet (Pусский)
Dateiname: RU_spec_TFC-110S20D3i(v1.0R).pdf
Datum: 12/13/2012
Dateigröße: 348.93 KB
Download Email
Datasheet (Italiano)
Dateiname: IT_spec_TFC-110S20D3i(v1.0R).pdf
Datum: 12/13/2012
Dateigröße: 365.25 KB
Download Email

Kurzanleitung zur Installation

Kurzanleitung zur Installation (English)
Dateiname: English_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 6.29 MB
Download
Kurzanleitung zur Installation (Français)
Dateiname: French_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 4.62 MB
Download
Kurzanleitung zur Installation (Deutsch)
Dateiname: German_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 3.01 MB
Download
Kurzanleitung zur Installation (Português)
Dateiname: Portuguese_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.83 MB
Download
Kurzanleitung zur Installation (Español)
Dateiname: Spanish_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.97 MB
Download
Kurzanleitung zur Installation (Pусский)
Dateiname: Russian_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.97 MB
Download
Kurzanleitung zur Installation (Italiano)
Dateiname: Italian_TFC-110_Series_Fiber_Converters_071321.pdf
Datum: 9/1/2021
Dateigröße: 2.88 MB
Download

Produktbild(er)

TFC-110S20D3i Product Photo (JPEG Image 1)
JPEG Image
Dateigröße: : 311.75 KB
Datum: : 12/20/2012
Download
TFC-110S20D3i Product Photo (JPEG Image 2)
JPEG Image
Dateigröße: : 462.82 KB
Datum: : 12/20/2012
Download
TFC-110S20D3i Product Photo (TIFF Image 3)
TIFF Image
Dateigröße: : 3.89 MB
Datum: : 12/20/2012
Download
TFC-110S20D3i Product Photo (TIFF Image 4)
TIFF Image
Dateigröße: : 6.46 MB
Datum: : 12/20/2012
Download
ROHS compliant Non-Disposable
Hardware
Standard
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX/FX
Netzwerkkabel
  • 100Base-TX: Cat. 5 EIA/TIA-568 100-ohm UPT/STP, Bis zu 100 m
  • 100Base-FX: Einzelmodus fiber optic cable 9/125 µm oder 10/125 µm, Bis zu 20 km
Protokoll
  • CSMA/CD
Ports
  • 1 x 10/100Base-TX
  • 1 x 100Base-FX (simplex SC-type)
DIP-Schalter
  • Faser (Vollständig/Halb-Duplex)
  • UTP (automatische/manuelle Vermittlung)
  • Geschwindigkeit (10 MBit/s/100 MBit/s)
  • Kupfer (Vollständig/Halb-Duplex)
  • LLR (an/aus)
  • LLCF (an/aus)
Datenübertragungsrate
  • 100 MBit/s (halbduplex) 200 MBit/s (Vollduplex)
Diagnose-LEDs
  • Pro Gerät: Power (Stromversorgung)
  • Pro Port (TX): Link/Activity (Verbindung/Aktivität), FDX/HDX, Link Fail (Verbindung/Fehler), Speed (Geschwindigkeit)
  • Pro Port (FX): Link/Activity (Verbindung/Aktivität), FDX/HDX, Link Fail (Verbindung/Fehler)
Netzteil
  • Eingang: 100~240 V 50/60Hz, 0,2 A
  • Ausgang: 5 V DC, 1 A
Stromverbrauch
  • 2 watts (max)
Abmessungen
  • 120 x 88 x 25 mm (4,7 x 3,46 x 0,98 zoll)
Gewicht
  • 354 g (12,S5 unzen)
Temperatur
  • Funktionieren: 0° ~ 40°C (32° ~ 104°F)
  • Lagerung: -25° ~ 70°C (-13° ~ 158°F)
Luftfeuchtigkeit
  • Max 90% (nicht kondensierend)
Zertifizierung
  • CE, FCC
Medium
  • SMF (Einzelmodus-Glasfaser)
Wellenlänge
  • TX ( Senden): 1310nm
  • RX ( Empfanen): 1550nm
Optische usgangsleistung (dBm)
  • Min: -14
  • Max: -8
Optische Eingangsleistung (dBm)
  • Min. (findlichkeit): -31
  • Max: 0
Leistung
  • 17
Reichweite
  • 20 m

PACKUNGSINHALT
  • TFC-110S20D3i
  • Mehrsprachige Installationsanleitung
  • Netzteil (5 V DC, 1 A)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
