4-Kanal HD CCTV DVR Überwachungskit

TV-DVR104K (Version v1.0R)

  • 4-Kanal CCTV digitaler Videorekorder
  • Werkseitig installierte 1 TB SATA HDD
  • Mit vier HD-Kameras für den Gebrauch im Freien
  • Plug-and-play bis zu 4 CCTV-Kameras
  • Unterstützt Videoaufzeichnung bis zu 1080p HD
  • Eine Woche fortlaufende Aufzeichnung
DISCONTINUED PRODUCT
The TV-DVR104K (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Das 4-Kanal HD CCTV DVR Überwachungskit von TRENDnet, Modell TV-DVR104K, ist eine umfassende Videospeicher- und-verwaltungslösung. Das DVR-Kit verfügt über eine werkseitig installierte 1 TB Festplatte sowie vier 1080p HD IR Analog-Kameras mit Wetterschutzklasse IP66. Dank plug-and-play Kamerainstallation ist der DVR einfach zu benutzen und versorgt alle vier Kameras praktisch mit Strom. Verbinden Sie Ihr TRENDnet-DVR-Kit mit Ihrem Netzwerk für Lokal- und Fernzugriff auf Ihr Überwachungssystem. Zeichnen Sie eine Woche fortlaufend Video auf und nutzen Sie die fortschrittlichen Videowiedergabefunktionen über die intuitive Benutzeroberfläche.

Die Abbildung zeigt vier Überwachungskameras, die über einem Computermonitor mit dem Wort REC positioniert sind. Unterhalb des Monitors befindet sich eine DVR-Einheit mit verschiedenen Anschlüssen und Anschlüssen.

Eigenständiger HD NVR

Dieser eigenständige CCTV HD DVR verfügt über eine werkseitig installierte 1 TB HDD, die eine Woche fortlaufende Aufzeichnung von 1080p Video über bis zu vier CCTV-Kameras ermöglicht (Display separat erhältlich).

Ein Diagramm zeigt die Rückseite eines DVR mit verschiedenen Anschlüssen und Anschlüssen. An einen der Anschlüsse ist eine CCTV-Kamera angeschlossen, die durch eine vergrößerte Ansicht hervorgehoben wird. Zu den Anschlüssen gehören vier BNC-Anschlüsse, ein HDMI-Anschluss, ein VGA-Anschluss, Audio-Ein-/Ausgangsbuchsen, USB-Anschlüsse und ein Ethernet-Anschluss. Die Abbildung verdeutlicht die Einfachheit des Anschlusses einer CCTV-Kamera an den DVR zu Überwachungszwecken.

Plug-and-Play Installation

Der DVR erkennt automatisch TRENDnet CCTV-Kameras – schließen Sie einfach die inbegriffenen Kameras an und beginnen Sie mit der Aufzeichnung von Überwachungsvideos.

Die Sequenz zeigt drei Hauptelemente, die durch Pfeile miteinander verbunden sind. Auf der linken Seite befindet sich ein Bereich mit Schaltflächen mit der Bezeichnung REC, einer Wiedergabeschaltfläche und einer Pause-Schaltfläche. In der Mitte eines Monitors werden Symbole für die Wiedergabesteuerung angezeigt, z. B. Wiedergabe, Pause, Vorwärts und Rückwärts. Auf der rechten Seite befindet sich eine Kalenderoberfläche mit auswählbaren Daten, die den Prozess der Verwaltung von Aufnahmeplänen, Wiedergabesteuerungen und Anzeigeeinstellungen visuell darstellen.

Intuitive Benutzeroberfläche

Benutzer finden die Verwaltungsoberfläche intuitiv und einfach zu verwenden – Sie können leicht zwischen Liveansichtspräferenzen, Aufzeichnungsplänen und fortgeschrittenen Wiedergabeoptionen wechseln.

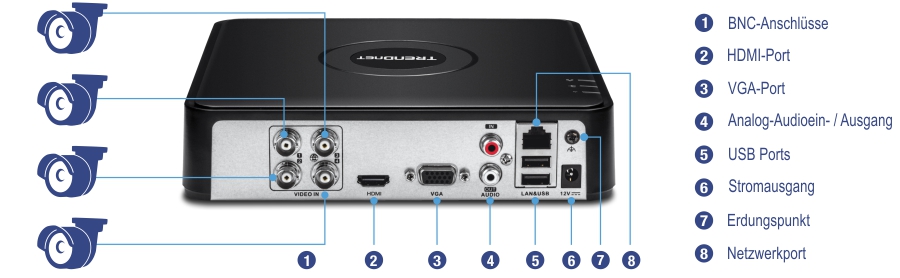

Ein TRENDnet-Gerät mit verschiedenen Anschlüssen und Anschlüssen, die beschriftet sind. Das Gerät verfügt über vier BNC-Anschlüsse für den Videoeingang, einen HDMI-Anschluss, einen VGA-Anschluss, Audio-Ein- und -Ausgänge, USB-Anschlüsse, einen Stromanschluss, einen Erdungspunkt und einen Netzwerkanschluss. Es werden vier Kameras gezeigt, die an die BNC-Anschlüsse angeschlossen sind.
TV-DVR104 Hardware

BNC-Anschlüsse

Plug-and-play Installation von CCTV-Kameras über die vier BNC-Anschlüsse

Festplattenbuchten

Werkseitig installierte 1 TB SATA Festplatte

Netzwerkanschluss

Ethernet-Netzwerk-Port für Uplink-Verbindung zum Internet für Fernansicht

Display-Ports

HDMI und VGA Display-Ports

Audio-Anschlüsse

Audio-Eingänge und Ausgänge

USB-Ports

Ein USB-Port für die mitgelieferte Maus und ein Port für Videoexport

TV-DVR104 Verwaltung

Mobile App

Sehen Sie Live-Video auf Ihrem Mobilgerät an mit den kostenlosen iOS® und Android™ Apps

Fernzugriff

Fernzugriff auf den DVR über das Internet

Kameraeinrichtung

Erkennt automatisch kompatible TRENDnet CCTV-Kameras

Liveansicht

Einzelkameraansicht und Vierfelderansichten mit zeitlich anpassbarer automatischer Scan-Funktion

Kameraverwaltung

Verwalten Sie für jede Kamera On Screen Display, Bildeinstellungen, Bewegungserkennung, Privatsphärenmasken, Manipulationserkennung und Videoausfall

Videoaufzeichnung

Zeichnen Sie bis zu 1080p HD-Video mit 12 fps auf

Aufzeichnungszeit

  • (A) Eine Woche Aufzeichnung je Kamera: 4 Kameras mit fortlaufender Aufzeichnung in 1920 x 1080 mit 12 fps
  • (B) 8,5 Tage Aufzeichnung je Kamera: 4 Kameras mit fortlaufender Aufzeichnung in 720p mit 12 fps

Geplante Aufzeichnung

Erstellen Sie wöchentliche Aufzeichnungspläne für fortlaufende Aufzeichnung oder Aufzeichnung bei Bewegungserkennung für jede Kamera mit Überschreibung von Video, wenn der Speicherplatz erschöpft ist

Fortschrittliche Wiedergabe

Fortschrittliche Wiedergabe archivierter Videos mit Schnellübersicht für Zeitverlauf und Kalender

Videoexport

Schneller Export spezifischer Videoaufzeichnungen über den USB 2.0 Port

Unterstützt Dynamic DNS

Unterstützt dyn.com und noip.com

DVR-Kamerahardware

Verstellbare Halterung

Voll justierbare integrierte Halterung für Flexibilität bei der Installation

Geeignet für Außengebrauch

Wetterschutzklasse IP66 für Temperaturbereich von -40 ° bis 60 °C (-40° bis 140 °F)

2 Megapixel

Aufzeichnung von 1920 x 1080 HD-Video mit 12 fps

Nachtsicht

Nachtsicht auf bis zu 20 m (66 Fuß) in kompletter Dunkelheit

Smart IR

Dynamische IR-Anpassung für optimale Nachtsicht

DVR-Spezifikationen
Videoeingang
  • 4 Kanäle
  • Schnittstelle: BNC (1,0 Vp-p, 75 Ω)
Videoausgang
  • HDMI- und VGA-Displayausgänge
  • Auflösung: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60 Hz
  • Bis zu 12 fps auf Hauptstream, 22 fps auf Sekundärstream
Audio
  • Analog-Audioeingang / -ausgang, RCA (linear, 1 KΩ)
  • Kompression: G.711u
Speicher
  • Eine 3,5 Zoll SATA I / II HDD oder SSD bis zu 6 TB Speicher
Netzwerkstandards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Geräteschnittstelle
  • 10/100 Mbps Netzwerkport
  • 2 x USB 2.0 Ports
  • Vier BNC-Anschlüsse
  • Eine 1 TB HDD (werkseitig installiert)
  • HDMI-Port
  • VGA-Port
  • Analog-Audioeingang
  • Analog-Audioausgang
  • Stromausgang
  • LED-Anzeige (Strom, Speicher und Netzwerk)
  • Erdungspunkt
Netzwerkprotokoll
  • IPv4, IPv6, UDP, TCP, ICMP
  • DHCP, NTP, DNS, DDNS, SMTP, FTP
  • HTTP, UPnP, RTSP, RTP, RTCP
Strom
  • Eingang: 100 – 240 V AC, 50 / 60 Hz, 0,7 A
  • Ausgang: 12 V DC, 1,5 A
  • Verbrauch: 8 W max.
Betriebstemperatur
  • -10 - 55 °C (14 - 131 °F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Zertifizierungen
  • CE
  • FCC
  • 200 x 200 x 45 mm (7.9 x 7.9 x 1.8 Zoll)
Gewicht
  • 0.8 kg (1.8 Unzen)
Verwaltungsoberfläche
  • Live-Ansicht: Einzelansicht oder Vierfelder-Ansicht
  • Kameraverwaltung:
  • Bildschirmanzeige: Kameraname, Datum, Woche, und Datumsformat
  • Bildqualität: Helligkeit, Kontrast, Sättigung, Farbton, Spiegelbild
  • PTZ: Schwenken, Neigen, Zoomen, Fokus, Blende, voreingestellte Punkte, Muster, Cruise, Patrouille
  • Bewegungserkennung: Definition von Bewegungserkennungsbereichen, Bewegungsempfindlichkeit und auslösende Kanäle
  • Privatzonenmasken: Benutzerdefinierte Einstellung von Privatzonenmasken
  • Videomanipulationserkennung: Auslösung von Maßnahmen, wenn sich das Sichtfeld plötzlich verdunkelt
  • Geplante Aufzeichnung: Fortlaufend oder bei Bewegungserkennung
  • Videoaufzeichnung: Aufzeichnung bis zu 1080p Voll-HD Video
  • Feiertagszeitplan für benutzerdefinierte Aufzeichnungspläne an Feiertagen
  • Fortschrittliche Wiedergabe: Wiedergabe mehrerer Kanäle gleichzeitig und Durchsuchen von Videoaufzeichnungen nach besonderem Ereignis oder Markierung
  • Video-Export: Markierung, Zuschneiden und Exportieren von Video-Clips
  • Lokale Live-View-Einstellungen: Definition von Bildschirm-Layout und Reihenfolge der Kanalanzeige
  • Benachrichtigungen: Speicher voll, Speicherfehler, Netzwerkverbindung getrennt, IP-Konflikt, unberechtigter Zugriff und besondere Vorkommnisse bei der Aufzeichnung
  • Unterstützte dynamische DNS-Dienste: Dyn.com und NO-IP.com
  • Verwaltungseinstellung: maximal 32 Benutzerkonten
Fernansicht und Verwaltung
  • Benutzeroberfläche kompatibel mit Internet Explorer® 9.0 oder höher, Safari® 4.0 oder höher
TRENDnet IP View App
  • Kostenlose iOS® und Android™ App
  • Sehen Sie Videos von Ihrem DVR auf Ihrem Mobilgerät an
  • Momentaufnahmen anfertigen
  • Zoom
Garantie
  • 2 Jahre begrenzt
  • Festplatte: Herstellergarantie
Kameraspezifikationen
Objektiv
  • Brennweite: 3,6 mm
  • Sensor: 1/ 2,7 Zoll CMOS-Sensor
Sichtwinkel
  • 82.2˚
Minimale Beleuchtung
  • IR aus: 0,01 Lux
  • IR ein: 0 Lux
  • 20 m Entfernung
  • IR Wellenlänge: 850nm
H.264 Auflösung
  • Hauptstream: 1920 x 1080 bis zu 12 fps
  • Sekundärstream: 960 x 576 bis zu 22 fps
Geräteschnittstelle
  • IR LEDs
  • BNC-Anschlüsse
  • Spannungsversorgungsbuchse
Gehäuse
  • Schutzklasse IP66
Maße
  • 70 x 70 x 154 mm (2.75 x 2.75 x 6 Zoll)
Gewicht
  • 300 g (0,7 Pfund)
Betriebstemperatur
  • -40 – 60 °C (-40 – 140 °F)
Luftfeuchtigkeit
  • Max. 90% nicht-kondensierend
Stromversorgung
  • Input: 100 – 240 V, 50 - 60 Hz, 0,7 A
  • Ausgangsleistung: 12 V DC, 2 A externes Netzteil
  • Verbrauch: 4 W max.
Garantie
  • 2 Jahre begrenzt

PACKUNGSINHALT
  • TV-DVR104
  • 4 x AC100
  • Vier BNC / Stromkabel (60 Fuß)
  • Eine 1TB HDD
  • Ein Kamera-Stromsplitterkabel
  • Netzwerkkabel (1,8 m / 6 Fuß)
  • HDMI-Kabel
  • Optische Maus
  • CD-ROM (Hilfsprogramm / Benutzerhandbuch)
  • Schnellinstallationseinrichtung
  • Netzadapter für DVR (12 V DC, 1,5 A)
  • Netzadapter für Kameras (12 V DC, 2 A)
