SFP Einzelmodus-LC-Modul mit doppelter Wellenlänge

TEG-MGBS20D5 (Version v1.0R)

Muss mit TEG-MGBS20D3 oder einem anderen kompatiblen Modul verwendet werden
LC-Simplex (Einzelstrang) Steckertyp
Bi-Direktionales (WDM) SFP-Modul
Überbrückt Entfernungen bis zu 20 km (12,4 Meilen)
Übertragung: 1550nm / Empfang: 1310nm, +3.3v Netzteil

DISCONTINUED PRODUCT

The TEG-MGBS20D5 (Version v1.0R) has been discontinued. It has been replaced by the TEG-MGBS20D5 (Version V2). For a list of discontinued products, click here.

Der TEG-MGBS20D5 von TRENDnet schafft in Kombination mit dem TEG-MGBS20D3 eine Einzelstrang-Langstrecken-Glasfaserlösung mit einer Reichweite von bis zu 20 km (12,4 Meilen). Mit dieser Alternative können Sie Ihre bestehende Zweistrang-Glasfaserverbindung erweitern und daraus zwei separate Einzelstrang-Glasfaserverbindungen schaffen. Die SFP-Schnittstelle ist kompatibel mit Standard-SFP-Slots und verfügt über eine 1000BASE-LX SFP-Schnittstelle.

Das Diagramm zeigt zwei Netzwerkgeräte, die miteinander verbunden sind, wobei drei Computer mit einem der Switches verbunden sind.

Glasfaseranwendungen

Fiber-Networking über große Entfernungen hinweg für Anwendungen in der Industrie, Produktion, in Konzernen und auf Universitätsgeländen.

Schema eines einadrigen Glasfaserkabels mit bidirektionaler Kommunikation. Auf dem Kabel sind zwei Wellenlängen angegeben: 1310 nm für eine Richtung mit der Bezeichnung RX und TX und 1550 nm für die entgegengesetzte Richtung, die ebenfalls mit RX und TX gekennzeichnet ist. Die Etiketten deuten darauf hin, dass dieses Glasfaserkabel Signale in beide Richtungen mit unterschiedlichen Wellenlängen empfangen (RX) und senden (TX) kann.

Glasfasermodus / Entfernung

Single Mode Transceiver überbrückt Entfernungen bis zu 20 km (12,4 Meilen) und unterstützt bis zu 1,25 Gbps Durchsatzgeschwindigkeit.

Drei Netzwerk-Switches, dargestellt in einer einfachen Strichzeichnung, sind übereinander gestapelt. Sie repräsentieren verschiedene Schaltertypen.

Kompatibilität

Kompatibel mit TRENDnet SFP Switches, Adaptern und vielen SFP-Lösungen von Drittanbietern.

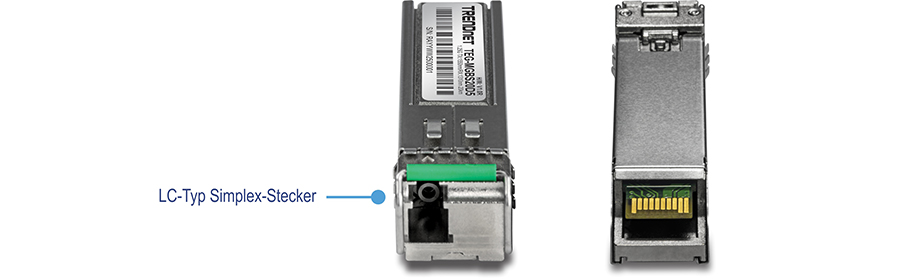

Die Abbildung zeigt eine Zwei-Bild-Ansicht des SFP Dual Wavelength Single-Mode LC-Moduls. Auf der linken Seite befindet sich die Draufsicht mit einer Beschriftung für den Simplex-Steckverbinder vom Typ LC, auf der rechten Seite die untere Ansicht.

Hot-Plug SFP

Hot-Plug SFP-Empfänger ist kompatibel mit MSA-konformem SFP-Slot

Bi-Direktionale Glasfaserverbindung

Übertragung: 1550nm / Empfang: 1310nm, Pairing mit TEG-MGBS20D3 oder kompatiblem SFP-Modul

Glasfaserentfernung

Unterstützt Networking auf Entfernungen bis zu 20 km (12,4 Meilen)

Glasfaseranschluss

LC-Typ Simplex-Stecker

Betriebstemperatur

Nennbetriebstemperaturbereich 0 bis 70 °C (32 bis 158 °F)

Standards	IEEE 802.3z ANSI Fiber Channel konform Klasse 1 Laser
Geräteschnittstelle	SFP MSA konform Simplex LC-Stecker
Datenübertragungsrate	1,25 Gbps
Wellenlänge	Übertragung: 1550 nm Empfang: 1310 nm
Energia de saída óptica	-3 ~ -9 dBm
Entfernung	20 km (12,4 Meilen)
Sonderfunktionen	Hot-Pluggable Bidirektionales (WDM) SFP-Modul
Empfangsempfindlichkeit	-23 dBm 0,8 Watt
Betriebstemperatur	0 – 70 °C (32 - 158 °F)
Betriebsfeuchtigkeit	Max. 85% nicht-kondensierend
Maße	57 x 13 x 12 mm (2,2 x 0,5 x 0,5 Zoll)
Gewicht	18 g (0,6 Unzen)
Zertifizierungen	CE FCC
Garantie	3 Jahre begrenzt

PACKUNGSINHALT

TEG-MGBS20D5

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
