14-Port Gigabit Managed Layer 2 SFP Switch mit 2 gemeinsamen RJ-45 Ports

TL2-FG142 (Version v1.0R)

12 SFP-Slots (100/1000 Mbit/s)
2 geteilte Gigabit-Ports (RJ-45 oder SFP-Slots)
Webbasierte Verwaltungsschnittstelle
Unterstützt IPv6, LACP, VLAN und IGMP Snooping
802.1Q tagbasierte VLAN-, Protokoll-, Privat- und Sprach-VLAN-Unterstützung
Q-in-Q VLAN Tunneling und Übersetzung
QoS mit Warteschlangenplanung
Unterstützt bis zu 32 statische IPv4/IPv6-Routen
SFlow-Agent für Layer 2 Netzwerkanalyse
Bandbreitenkontrolle je Port
28 Gbit/s Schaltkapazität
Verbindungsfehlermanagement / OAM
Unterstützt 100/1000Base-FX SFP-Glasfasermodule
Kompatibel mit TEG-MGBRJ und TE100-MGBFX RJ-45 SFP-Modulen
Lüfterloses Design
Lifetime Warranty*

DISCONTINUED PRODUCT

The TL2-FG142 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Der 14-Port Gigabit Managed Layer 2 SFP-Switch mit 2 geteilten RJ-45 Ports von TRENDnet, Modell TL2-FG142, bietet erweiterte Verwaltungsfunktionen und eine Schaltkapazität von 28 Gbit/s. Dieser rackmontierbare IPv6-fähige SFP-Glasfaser-Switch verfügt über eine intuitive webbasierte Benutzeroberfläche. Fortschrittliche Verkehrsverwaltungskontrollen, Fehlerbehebung und SNMP-Überwachung machen diesen SFP-Switch zu einer leistungsstarken Lösung für jedes SMB-Netzwerk. Der TL2-FG142 verfügt über 12 Gigabit SFP-Steckplätze und 2 geteilte Gigabit-Ports (RJ-45 oder SFP). Sein lüfterloses Design ist ideal für ruhige Umgebungen, die einen geräuscharmen Betrieb erfordern. Dieser SFP-Switch verfügt auch über ein modulares Design, um sowohl Glasfaser-SFP-Module als auch RJ-45-Kupfer-SFP-Module aufzunehmen.

Strichzeichnung eines Netzwerk-Switches mit Sprechblase für die Dashboard-Verwaltung.

L2 Verwaltung

Funktionen wie Command Line Interface, OAM, sFlow, Private-/Voice-VLAN, Statische Routen und Link Aggregation bieten eine robuste Kombination von SMB-Verwaltungsoptionen.

Ein vereinfachtes Netzwerkdiagramm mit den wichtigsten Komponenten: eine Wolke mit der Bezeichnung Netzwerk am oberen Rand, die mit drei Rechtecken (VLAN, QoS und IGMP) verbunden ist. Darunter stellt ein größeres Rechteck einen Switch mit mehreren Ports dar.

Flexible Integration

Verwaltete SPF-Switch-Funktionen beinhalten Zugriffskontrolllisten, tag-basiertes VLAN, IGMP-Snooping, QoS, RMON, SNMP-Trap und Syslog zur Überwachung und flexiblen Netzwerkintegration.

Lüfterlos

Das lüfterlose Design ist ideal für ruhige Umgebungen, die einen geräuscharmen Betrieb erfordern.

Die Illustration zeigt einen von Gebäuden umgebenen Innenhof, in dem verschiedene Netzwerkgeräte durch gestrichelte Linien beschriftet und verbunden sind. Zur Ausrüstung gehören TEG-524WS, TL2-FG142 und TEG-284WS, die sich jeweils in verschiedenen Gebäuden befinden. Die Verbindungen zwischen diesen Geräten sind mit MMF 550 m gekennzeichnet. Die Menschen sitzen an Tischen, gehen zu Fuß und fahren mit dem Fahrrad, wobei Bäume und Bänke in der Umgebung vorhanden sind.

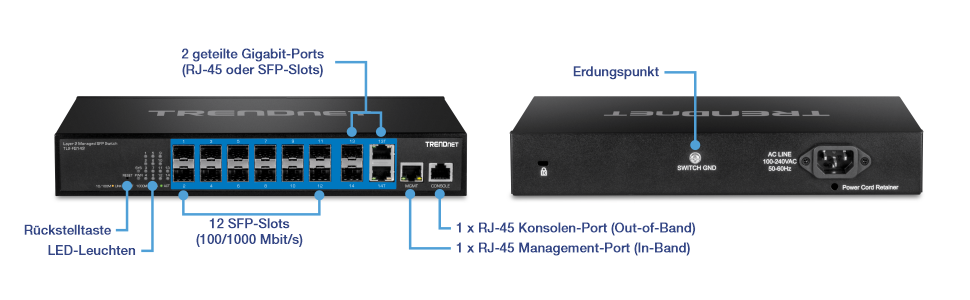

Ein TRENDnet-Netzwerk-Switch mit verschiedenen beschrifteten Anschlüssen und Funktionen auf der Vorderseite, darunter 12 SFP-Steckplätze mit 100/1000 Mbit/s, 2 gemeinsam genutzte Gigabit-Ports, die als RJ-45- oder SFP-Steckplätze verwendet werden können, ein RJ-45-Konsolenport für die Out-of-Band-Verwaltung und ein RJ-45-Management-Port für die In-Band-Verwaltung. Zusätzlich gibt es LED-Anzeigen und eine Reset-Taste. Auf der Rückseite befinden sich ein Massepunkt, ein AC-Line-Eingang, der 100-240 V AC bei 50-60 Hz unterstützt, und eine Netzkabelhalterung.

Hardware Design

Der SFP-Switch verfügt über 12 Gigabit-SFP-Steckplätze, 2 geteilte Gigabit-Ports (RJ-45 oder SFP), einen Management-Port, einen Konsolen-Port, 28 Gbit/s-Schaltkapazität, ein integriertes Netzteil und Rackmontage-Halterungen.

Lüfterlos

Lüfterloses Design reduziert Stromverbrauch und Betriebsgeräusche

IPv6-fähig

Dieser SFP-Switch unterstützt IPv6-Konfiguration und Erkennung von IPv6-Nachbarn.

IP-Routing

Unterstützt bis zu 32 IPv4/IPv6 statische Routes

Verkehrsmanagement

Unterstützt eine breite Palette an Netzwerkkonfigurationen mit: 802.1ax Link-Aggregation, asymmetrisches VLAN, 802.1Q VLAN, Voice VLAN, RSTP, MSTP, Loopback-Erkennung, 802.1p Class of Service (CoS), Bandbreitenverwaltung je Port und QoS-Warteschlangenplanung

Zugriffskontrolle

SFP-Switch bietet Zugriffskontrollen wie ACL, MAC/Portfilterung, 802.1X, TACACS+ und RADIUS.

Überwachung

Unterstützt sFlow, RMON, SNMP, SNMP Trap, Port Mirroring, und DDMI

Standards	ITU-T G.8013/Y.1731 IEEE 802.1ag IEEE 802.3ah IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.1ad IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3az (nur RJ-45 Ports) IEEE 802.3ab IEEE 802.1ax IEEE 802.3z
Geräteschnittstelle	12 SFP-Slots (100/1000 Mbit/s) 2 geteilte Gigabit-Ports (RJ-45 oder SFP-Slots) 1 x RJ-45 Management-Port (In-Band) 1 x RJ-45 Konsolen-Port (Out-of-Band) Erdungspunkt LED-Leuchten Rückstelltaste
Datenübertragungsrate	Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex) Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex) Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Leistung	Schaltkapazität: 28Gbps RAM Datenpuffer: 128 MB MAC Adressentabelle: 8 K Einträge Jumbo-Frames: 9,6KB (konfigurierbar je Port) Weiterleitungsmodus: Speichern und Weiterleiten Weiterleitungsrate: 20.8, Mpps (64-byte Paketgröße)
Management	CLI (Konsole / Telnet / SSHv2) HTTP / HTTPS webbasierte GUI SNMP v1, v2c, v3 SNMP Trap RMON Gruppen 1, 2, 3, 9 LLDP/LLDP-MED mit optionalen TLVs ICMPv4/ICMPv6 IPv4/IPv6 IPv6 Neighbor Discovery DNS-Proxy Network Time Protocol (NTP) Green Ethernet/EEE oder 802.3az je Port Zweibildsystem
Überwachung	CPU-Last IP-Schnittstellen / Routing-Tabelle Interne Systemprotokollierung Externes Syslog Port-Verkehrsstatistiken QoS-Warteschlangenzähler QCL-Kontrollliste Port Mirror (One-to-One, Many-to-One) EVC (Ethernet Virtual Connection) Statistiken MAC Adresstabelle Digital Diagnostics Monitoring (DDM) für SFP-Module Unterstützt RFC2544 SFlow Statistiken
MIB	MIB II RFC 1213 Bridge MIB IEEE8021-Q RMON (Gruppe 1,2,3,9) RFC 2819 Schnittstellengruppe MIB mit SMIv2 RFC 2863 Multicast Gruppenzugehörigkeitserkennung MIB RFC 5519 SNMP-Management-Frameworks RFC 3411 Benutzerbasiertes Sicherheitsmodell für SNMPv3 RFC 3414 Ansichtsbasiertes Zugriffskontrollmodell für SNMP RFC 3415 Ethernet-ähnlicher MIB RFC 3635 802.3 MAU MIB RFC 3636 Entity MIB v3 RFC 4133 Bridge MIB RFC 4188 IP MIB RFC 4293 RADIUS Client-Authentifizierung MIB RFC 4668 RADIUS Accounting MIB RFC 4670 LLDP-MIB IEEE802.1AB PAE MIB IEEE802.1X
Spanning Tree	Spanning Tree Protokoll (STP) Rapid Spanning Tree Protokoll (RSTP) Multiple Spanning Tree Protokoll (MSTP)
Link Aggregation	Statische Link-Aggregation und 802.15ad dynamische LACP (bis zu 15 Gruppen)
Quality of Service (QoS)	Class of Service (CoS) Einstellung von Default Drop Precedence (DPL), Priority Code Point (PCP), Drop Eligible Indicator (DEI) Differentiated Services Code Point (DSCP) Klassifizierung und Übersetzung Festlegung von Egress-Port-Scheduler, Port-Shaping, Port-Tag-Markierung Bandbreitenkontrolle je Port/Rate limiting Warteschlangenplanung: Strict Priority (SP), Deficit Weighted Round Robin (DWRR)
Sturmkontrolle	Übertragung (Mindestanforderung: 1pps) Multicast (Mindestanforderung: 1pps) Unicast (Mindestanforderung: 1pps)
VLAN	802.1Q Tagged VLAN 802.1ad VLAN Q-in-Q MAC-basiertes VLAN Protokollbasiertes VLAN VLAN-ID-Bereich 1-4095 Private VLAN-/Port-Isolierung Voice VLAN (16 benutzerdefinierte OUIs) VLAN-Port zu Gruppen- und VID-Übersetzung
Carrier Ethernet / OAM	IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3ah Link OAM Pro Port / Warteschlange Dual Leaky Bucket Service Policer mit PCP- oder DSCP-Kennzeichnung je Servicepunkt Statistik- und Tagging-Optionen je Servicepunkt Y.1731 Fehler-Management (AIS, RDI, LCK) Y.1731 Leistungsmanagement (LM, DM) Unterstützt RFC2544 Verbindung/OAM-Statistiken, Port- und Event-Status Linkstatusverfolgung Link OAM MIB Abruf Maintenance Entity Point (MEP)
Verbindungsschutz	ITU-T G.8032/Y.1344 Ethernet Ring Protection Switching (ERPS) ITU-T G.8031/Y.1342 Ethernet Linear Protection Switching
L3 Funktionen	IPv4 / IPv6 statisches Routing IPv4 Schnittstellen: Bis zu 8 IPv6 Schnittstellen: Bis zu 8 Routingtabelleneinträge: Bis zu 32 (IPv4: 400 / IPv6: 100) ARP-Tabelle (bis zu 1024 Einträge) DHCP IPv4-Server, Relay, Option 82 Inter-VLAN Routing
Multicast	IGMP Snooping v1, v2, v3 IGMP Fast Leave Static Multicast Einträge MLD Snooping v1, v2 Multicast VLAN Registration (MVR) Bis zu 1.000 Multicast-Gruppen
Zugriffskontrolle	Benutzerkontensteuerung mit Berechtigungsverwaltung Zugriffsverwaltung / -kontrolle Port Security/MAC-Adresslernbeschränkung (bis zu 64 Einträge je Port) 802.1X portbasierte/Single-/Multiple- oder MAC-basierte Authentifizierung RADIUS (bis zu 5 Server) TACACS+ (bis zu 5 Server) RADIUS zugewiesenes QoS/VLAN/Gäste-VLAN Lokale Benutzerauthentifizierung DHCP IPv4 Snooping Loopback-Erkennung / -vermeidung IP Source Guard Static/Dynamic ARP Inspection Erstellung von ACLs basierend auf Ratenlimit / EVC-Profil
Leistung	Input: 100 - 240 V AC , 50/60 Hz Max. Verbrauch: 36 Watt
Lüfter/Akustik	Lüfterloses Design
MTBF	118,034 Stunden
Betriebstemperatur	0° – 50° C (32° – 122° F)
Betriebsfeuchtigkeit	Max. 95% nicht-kondensierend
Maße	280 x 185 x 44.45 mm (11.02 x 7.28 x 1.75 Zoll) Rackmontierbar, 1U hoch WANd besteigbar
Gewicht	1,6 kg (3,52 Pfund)
Zertifizierungen	CE FCC UL
Garantie	3 Jahre

PACKUNGSINHALT

TL2-FG142
Schnellinstallationsanleitung
Stromkabel
RJ-45 zu RS-232 Konsolenkabel (1.5 M / 5 Fuß)
Wandmontage- und Rackmontage-Kit

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
