12-Port Gigabit PoE+ Smart Surveillance Switch

TPE-3012LS (Version v1.0R)

  • 8 x Gigabit PoE+ Ports
  • 2 x Gigabit Ports
  • 2 SFP Slots
  • 110 Watt PoE-Gesamtleistung
  • Leicht zu bedienende webbasierte Verwaltungsoberfläche
  • Unterstützt IPv6, LACP, VLAN, QoS, und IGMP Snooping
  • Erweitern Sie das PoE+-Signal auf bis zu 656 Fuß / 200 m bei 10 Mbit/s
  • 4-stellige LED-Anzeige auf der Vorderseite für PoE-Leistungsstatistik
  • Überwachungsmodus-Benutzerschnittstelle für vereinfachte Konfiguration und Netzwerküberwachung
  • Geräteerkennung für ONVIF-konforme IP-Kameras und NVRs
  • Hochladen von Gebäudegrundrissen zur Erstellung einer E-Map von Überwachungsgeräten
  • Ändern der IP-Kamera-IP-Adresseinstellungen
  • Aktualisieren der IP-Kamera-Firmware
  • Änderung des Benutzernamens und des Passworts des IP-Kamera-Administrators
  • Bandbreitenkontrolle je Port
  • 802.1Q-, MAC-, Überwachungs- und Sprach-VLAN-Unterstützung
  • IEEE 802.1p QoS mit Warteschlangenplanung
  • 24 Gbit/s Schaltkapazität
  • IEEE 802.1p QoS mit Warteschlangenplanung
  • NDAA/TAA-konform (nur in den USA und Kanada)
NDAA/TAA Compliant

Die Gigabit PoE+ Smart Surveillance Switch-Serie von TRENDnet wurde entwickelt, um die Installation und Verwaltung von Überwachungsnetzen zu vereinfachen, insbesondere für Integratoren und Installateure. Diese ONVIF-Switche sind für die Überwachungsindustrie optimiert; der Überwachungsmodus bietet eine grafische Dashboard-Schnittstelle mit detaillierten Informationen über den Switch und jedes angeschlossene PoE-Gerät. Schließen Sie ONVIF-konforme IP-Kameras und NVRs an, um erweiterte Funktionen wie die Änderung der Geräte-IP-Einstellungen und die Anzeige einzelner IP-Kameravideos innerhalb der Benutzeroberfläche des Switches zu ermöglichen. Die Smart Surveillance Switches sind auch selbstheilende PoE-Switche mit automatischer PoE-Geräte-Wiederherstellung und Energieplanung.

Installateure und Integratoren können mit den Gigabit PoE+ Smart Surveillance Switches von TRENDnet Gerätekosten sparen und die Installationszeit verkürzen, indem sie bis zu 30 W PoE-Leistung und Daten pro Port über bestehende Ethernet-Kabel liefern. Zu den verfügbaren PoE-Portsteuerungen gehören das Aktivieren und Deaktivieren von PoE, PD Alive Check und Energieplanung. PD Alive Check ist eine automatisierte PoE-Switch-Funktion, die versucht, ein nicht reagierendes PoE-Gerät wiederherzustellen, das mit dem Switch verbunden ist. Wenn ein PoE-Gerät wie eine PoE-Kamera nicht mehr auf Pings reagiert, startet der ONVIF-kompatible Switch den PoE-Port automatisch neu, um das Gerät wiederherzustellen.

Diese PoE+ ONVIF-Switche verfügen über eine 4-stellige LED-Anzeige, die die gesamte PoE-Leistung, die verfügbare Leistung und die Leistung pro Port anzeigt. Sie unterstützen auch PoE+-Netzwerke über große Entfernungen bis zu 200 m mit Geschwindigkeiten bis zu 10 MB/s. Die Gigabit PoE+ Smart Surveillance Switche von TRENDnet verfügen zudem über SFP-Steckplätze zur Unterstützung von Glasfaser-Netzwerkanwendungen über große Entfernungen.

Zu den erweiterten Managed-Switch-Funktionen gehören LACP zur Gruppierung von Ports, um die Bandbreite zwischen Switchen zu erhöhen, VLANs zur Segmentierung und Isolierung virtueller LAN-Gruppen, QoS zur Verkehrspriorisierung, Portbandbreitenkontrolle und SNMP-Überwachung, was diesen ONVIF-Switch zu einer leistungsstarken SMB-Netzwerklösung macht. Verbessern Sie die Sprachleistung, indem Sie den VoIP-Verkehr vom normalen Datenverkehr mit der benutzerfreundlichen Sprach-VLAN-Funktion isolieren und priorisieren.

Strichzeichnung eines Netzwerk-Switches mit Sprechblase für die Dashboard-Verwaltung.

Intelligentes Überwachungsmanagement

Diese verwalteten ONVIF-Switches sind für die Überwachungsindustrie optimiert; der Überwachungsmodus bietet eine grafische Dashboard-Schnittstelle mit detaillierten Informationen über den Switch und jedes angeschlossene Gerät.

Das Diagramm zeigt einen Netzwerk-Switch, der mit verschiedenen Netzwerkverwaltungsprotokollen verbunden ist. Eine Cloud mit der Bezeichnung Netzwerk verbindet sich mit fünf Boxen mit den Bezeichnungen VLAN, IGMP, QoS, RMON und SNMP, die alle mit einem unten stehenden Netzwerk-Switch verknüpft sind. Der Switch verfügt über mehrere Ethernet-Ports, was seine Fähigkeit zur Verwaltung mehrerer Netzwerkfunktionen verdeutlicht.

Flexible Integration

Zu den verwalteten Switch-Funktionen gehören Zugriffskontrolllisten, VLAN, IGMP-Snooping, QoS, RMON, SNMP-Trap und Syslog zur Überwachung und flexiblen Netzwerkintegration.

Das Diagramm zeigt einen Netzwerk-Switch, der über ein einziges Kabel mit einer Überwachungskamera verbunden ist. Das Kabel ist auch mit einem herzförmigen Symbol mit einer Herzschlaglinie verbunden, die eine Lebendigkeitsprüfung des Geräts symbolisiert. Ein Symbol mit einem Blitz und einem Pluszeichen neben der Kamera steht für Power over Ethernet (PoE) und gibt an, dass die Kamera sowohl Strom als auch Daten über dieselbe Verbindung erhält.

PoE-Geräte Alive Check

PD Alive Check ist eine automatisierte PoE-Switch-Funktion, die versucht, ein nicht reagierendes PoE-Gerät wiederherzustellen, das mit dem Switch verbunden ist. Wenn ein PoE-Gerät wie eine PoE-Kamera nicht mehr reagiert, startet der ONVIF-kompatible Switch den PoE-Port automatisch neu, um das Gerät wiederherzustellen.

Die Illustration zeigt einen Gebäudekomplex mit einem zentralen Innenhof mit einem Brunnen. Um den Innenhof herum befinden sich mehrere miteinander verbundene Baukörper mit einem einheitlichen Architekturstil, darunter große Fenster und ein Flachdach. Auf dem Parkplatz parken mehrere Autos, und Straßenlaternen sind sichtbar. Im Vordergrund zeigt ein Einschub einen Computermonitor, auf dem eine Schnittstelle des Überwachungssystems angezeigt wird, die als Überwachungsschalter gekennzeichnet ist. Unterhalb des Monitors befinden sich ein Netzwerk-Switch, eine Tastatur und eine Maus, die auf eine Einrichtung zur Überwachung und Verwaltung des Überwachungssystems hinweisen.

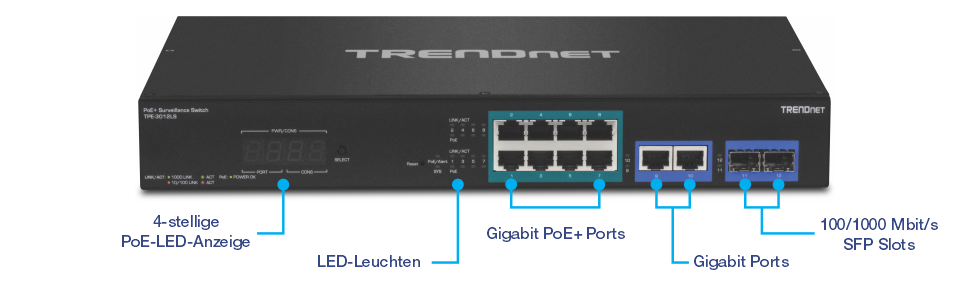

Das Bild zeigt einen TRENDnet PoE-Überwachungsschalter Modell TPE-3012LS. Auf der Vorderseite befindet sich eine 4-stellige PoE-LED-Anzeige für den Power-over-Ethernet-Status. Daneben zeigen LED-Anzeigen den Status der verschiedenen Ports und die Stromversorgung an. Das Center verfügt über acht Gigabit PoE+-Ports zum Anschließen und Betreiben von Geräten wie IP-Kameras. Auf der rechten Seite befinden sich zwei Gigabit-Ports für zusätzliche Netzwerkverbindungen und ganz rechts zwei 100/1000-Mbit/s-SFP-Steckplätze für Glasfaserverbindungen. Beschriftungen kennzeichnen die Funktionen jeder Komponente deutlich.

Hardware Design

Bietet Gigabit-PoE+-Ports, SFP-Steckplätze für Glasfaserkonnektivität und ein 1HE 19 Zoll Rackmount-Design mit integrierten Halterungen

PoE-Leistung

Jeder PoE+ verwaltete ONVIF-Switch liefert bis zu 30 Watt Leistung pro Port und Daten über ein einziges Ethernet-Kabel an PoE-Geräte

Überwachungsmodus

ONVIF-Switche sind für die Überwachungsindustrie optimiert und bieten eine grafische Dashboard-Schnittstelle mit nützlichen Informationen über den Switch und jedes angeschlossene Gerät

Langstrecken-PoE+

Langstrecken-PoE+-Netzwerk auf bis zu 200 m mit Geschwindigkeiten bis zu 10 Mbit/s

4-stellige PoE-LED-Anzeige

4-stellige 7-Segment LED-Anzeige zur Anzeige der Gesamtleistung, der verfügbaren Leistung und der Leistung pro Port

IPv6-fähig

ONVIF-Switche unterstützen die IPv6-Konfiguration und die Erkennung von IPv6-Nachbarn

Verkehrsmanagement

Zu den verwalteten Switch-Funktionen gehören: Link-Aggregation, 802.1Q VLAN, Voice VLAN, Überwachungs-VLAN, RSTP, MSTP, Loopback Detection, QoS und Port- Bandbreitenmanagement

Fehlersuche

Ein praktischer Kabeldiagnosetest und Verkehrsstatistiken helfen bei der Fehlersuche im Netzwerk

Überwachung

RMON, SNMP und Port Mirroring unterstützen Lösungen zur Administratorüberwachung

Standards
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1s
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3az
Geräteschnittstelle
  • 8 x Gigabit PoE+ Ports
  • 2 x Gigabit Ports
  • 2 x 100/1000 Mbit/s SFP Slots
  • LED-Leuchten
  • 4-stellige PoE-LED-Anzeige (Gesamtleistung, verfügbare Leistung, Verbrauch pro Port)
Datenübertragungsrate
  • Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex)
  • Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex)
  • Gigabit Ethernet: 2000 Mbit/s (Vollduplex)
Leistung
  • Switch Fabric: 24 Gbit/s
  • RAM Datenpuffer: 512 MB
  • MAC Adressentabelle: 8 K Einträge
  • Jumbo Frames: 10 KB
  • Weiterleitungsmodus: Speichern und Weiterleiten
  • Weiterleitungsrate: 17.8 Mpps (64-byte Paketgröße)
Management
  • HTTP / HTTPS webbasierte GUI - Standard- oder Überwachungsmodus
  • CLI Befehlszeilenschnittstelle (Telnet / SSHv2)
  • SNMP v1, v2c, v3
  • IPv4/IPv6-Unterstützung
  • Mehrere Benutzerkonten
  • Dynamische/statische Unicast MAC-Adresstabelle
  • 802.3az Stromspareinstellung pro Port aktivieren oder deaktivieren
  • Syslog
  • Schweregrade der Protokollierung von Systemmeldungen
  • Port-Spiegelung (Senden, Empfangen, One-to-One, Many-to-One)
  • ICMPv4/ICMPv6
  • Traceroute
  • LLDP
  • Kabeldiagnosetest
  • SFP DDM (Digital-Diagnostic-Monitoring)
  • UDLD (UniDirectional Link Detection)
  • Portfehler deaktiviert / Fehlerstatus deaktiviert
  • Ping Watchdog
MIB
  • RMON MIB RFC 1271
  • IPV4-MIB RFC 1213 (nur Lesezugriff)
  • SNMP MIB RFC 3415
Spanning Tree
  • STP (Spanning Tree)
  • RSTP (Rapid Spanning Tree)
  • MSTP (Multiple Spanning Tree)
Link Aggregation
  • Statische Link-Aggregation und dynamische LACP (bis zu 8 Gruppen)
Quality of Service (QoS)
  • 802.1p Class of Service (CoS)
  • DSCP (Differentiated Services Code Point)
  • Bandbreitenkontrolle je Port
  • Warteschlangenplanung: Strict Priority (SP), Weighted Round Robin (WRR)
VLAN
  • Multiple Management VLAN-Zuteilung
  • 802.1Q Tagged VLAN
  • MAC-basiertes VLAN
  • Überwachungs-VLAN
  • Sprach-VLAN
  • Bis zu 256 VLAN Gruppen, ID Bereich 1-4094
Multicast
  • IGMP Snooping v2/v3
  • IGMP sofort / Fast Leave
  • IGMP Querier
  • Dynamisch/statische Multicast MAC-Adresstabelle
  • MVR (Multicast VLAN Registrierung)
  • Bis zu 1K Multicast-Einträge
Zugriffskontrolle
  • 802.1X portbasierte Authentifizierung (lokale Benutzerdatenbank, RADIUS, Guest VLAN)
  • DHCP Snooping / Option 82
  • Loopback-Erkennung
  • Denial of Service (DoS) Vermeidung
  • Storm Control (Broadcast, unbekannter Multicast, unbekannter Unicast, min: 16 Kbit/s)
  • Head-of-line (HoL) Blockiervermeidung
  • IP Source Guard / IP-MAC-Port-VLAN Anbindung
  • Geschützte Ports
  • Port Security/MAC-Adresslernbeschränkung (bis zu 255 Einträge)
Access Control List (ACL)
  • MAC-Adresse (VLAN-ID, EtherType, 802.1p)
  • IPv4 (IP-Protokoll, TCP/UDP-Port, 802.1p, DSCP, TCP-Flag, ICMP-Typ, ICMP-Code)
Überwachungsmodus (ONVIF)
  • Überwachungsmodus-GUI für vereinfachte Konfiguration und Netzwerküberwachung
  • Geräteerkennung für ONVIF-konforme Geräte wie IP-Kameras und NVR
  • Hochladen von Grundrissen zur Erstellung einer visuellen Übersicht über das Netzwerk
  • Ändern der IP-Adresskonfiguration der Kamera
  • Aktualisieren der IP-Kamera-Firmware
  • Änderung von Benutzername und Passwort des IP-Kamera-Administrators
PoE
  • PoE-Gesamtleistung: 110 Watt
  • 802.3at: Bis zu 30 Watt je Port (Ports 1-8)
  • PoE-Modus A: Pole 1,2 und Pole 3,6 für Strom
  • PoE-Leistungsplanung
  • PD Alive Check
  • Überlast-/Kurzschlussschutz
Leistung
  • Eingang: 100 – 240 V AC, 50/60 Hz, eingebautes Netzteil
  • Max. Verbrauch: 10 Watt (ohne PoE-Leistung)
Überspannungsschutz
  • 6kV (Ports 9 & 10)
Lüfter/Akustik
  • Lüfterlos
MTBF
  • 434,157 Stunden
Betriebstemperatur
  • 0° – 40° C (32° – 104° F)
Betriebsfeuchtigkeit
  • Max. 90% nicht-kondensierend
Maße
  • 330 x 230 x 44,45mm (12,9 x 9,1 x 1,75 Zoll)
  • 1U rackmontierbar
Gewicht
  • 2,26 kg (4,98 Pfund)
Zertifizierungen
  • CE
  • FCC
  • ETL
Garantie
  • 3 Jahre

PACKUNGSINHALT

  • TPE-3012LS
  • Anleitung zur Schnellinstallation
  • Stromkabel (1,5 m / 5 Fuß)
  • Zubehör zum Rackmontieren

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
