Gigabit PoE-Splitter

TPE-104GS (Version v2.0R)

Versorgen Sie ein nicht-PoE Gerät auf bis zu 100 Meter (328 Fuß) Entfernung mit Strom
Splittet eine Gigabit PoE-Verbindung in separate Strom- und Gigabit-Daten-Quellen
Justierbare Ausgangsleistung unterstützt 5 V, 9 V oder 12 V Geräte
Dieses kompakte Gerät ist geeignet zur Verwendung mit einem PoE-Switch oder Injektor
Sparen Sie Installations- und Ausrüstungskosten
Voll-Duplex Gigabit-Geschwindigkeiten
IEEE 802.3af PoE kompatibel
NDAA-konform

Der Gigabit PoE-Splitter von TRENDnet, Modell TPE-104GS, vernetzt ein nicht-PoE Gerät an einem entfernten Standort über eine PoE-Netzwerkverbindung. Der TPE-104GS splittet eine Gigabit PoE-Verbindung in separate Strom- und Gigabit-Daten-Quellen. Mit dem praktischen Kippschalter kann die Ausgangsleistung auf 5 V, 9 V oder 12 V eingestellt werden, um den Leistungsanforderungen des nicht-PoE-Geräts zu entsprechen. Das inbegriffene kombinierte 5,0 und 3,5mm Überbrückungskabel bietet größere Gerätekompatibilität.

Ein Diagramm, das einen PoE-Switch auf der linken Seite mit einer Leitung zeigt, die zum Daten-/Stromanschluss eines Gigabit PoE-Splitters führt. Auf der anderen Seite des Splitters führt eine Leitung vom DC-Stromausgang zu einer Kamera, und eine weitere Leitung vom Gigabit-Datenausgang führt ebenfalls zur Kamera. Dieses Setup zeigt, wie Strom und Daten vom Switch an den Splitter übertragen werden, der dann die Stromversorgung und die Daten für den Betrieb der Kamera trennt.

PoE Speisung

Kein Stromkabel notwendig; der TPE-104GS splittet eine PoE-Netzwerkverbindung in separate Verbindungen für Strom und Daten, um ein nicht-PoE-Gerät zu vernetzen mit einer Reichweite von bis zu 100m (328 Fuß).

Ein Diagramm eines industriellen Gigabit-PoE-Splitters, das die einstellbare Spannungsausgabe über einen DIP-Schalter hervorhebt. Der Schalter wird in einer vergrößerten Ansicht angezeigt, wobei ein Finger darauf zeigt.

Justierbare Ausgangsleistung

Mit dem praktischen Kippschalter kann die Ausgangsleistung auf 5 V, 9 V oder 12 V eingestellt werden, um den Leistungsanforderungen des nicht-PoE-Geräts zu entsprechen.

Eine Abbildung eines Injektors mit einem Pfeil, der auf eine Wand zeigt, was darauf hinweist, dass er an einer Wand installiert werden kann.

Wandmontierbar

Wandmontierbares Design unterstützt die meisten Installationsszenarien.

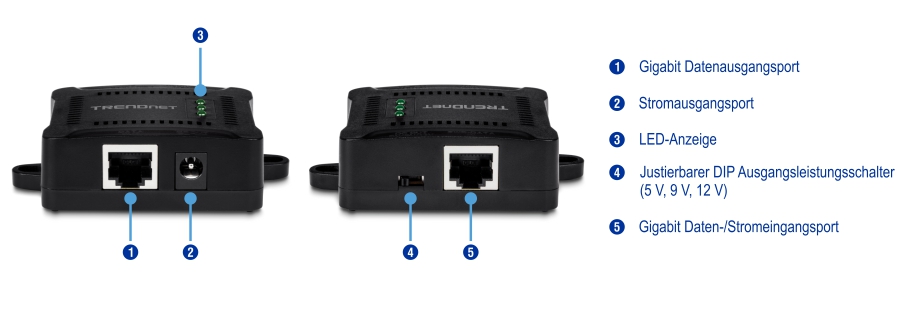

Die Abbildung zeigt mehrere Ansichten eines Gigabit PoE-Splitters. In der linken unteren Ansicht werden der Gigabit-Datenausgang, der DC-Stromausgang und die LED-Anzeigen hervorgehoben. Die rechte Draufsicht beschriftet den einstellbaren DIP-Schalter für die einstellbare Ausgangsleistung (5 V, 9 V, 12 V) und den Gigabit-Daten-/Stromanschluss.

Gigabit Ethernet

1 x Gigabit PoE-Eingang, 1 x Gigabit-Ausgang

PoE Speisung

Justierbare Ausgangsleistung

Mit dem praktischen Kippschalter kann die Ausgangsleistung auf 5 V, 9 V oder 12 V eingestellt werden, um den Leistungsanforderungen des nicht-PoE-Geräts zu entsprechen.

Überbrückungskabel

Das inbegriffene kombinierte 5,0 und 3,5mm Überbrückungskabel bietet größere Gerätekompatibilität.

Wandmontierbar

Wandmontierbares Design unterstützt die meisten Installationsszenarien

LED-Anzeige

LED-Leuchten zeigen DC-Ausgangsleistung an

Standards	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af
Geräteschnittstelle	1 x Gigabit Daten-/Stromeingangsport 1 x Gigabit Datenausgangsport 1 x Stromausgangsport LED-Anzeige Justierbarer DIP Ausgangsleistungsschalter (5 V, 9 V, 12 V)
Datenübertragungsrate	Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s (Vollduplex) Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s (Vollduplex) Gigabit: 2000 Mbit/s (Vollduplex)
Überbrückungskabel	5 zu 5/3,5 mm
Leistung	Ausgangsleistung: 5 V (2 A), 9 V (2 A), 12 V (1,5 A) Verbrauch: 0,5 Watt (max.)
Betriebstemperatur	0° – 40° C (32° – 104° F)
Betriebsfeuchtigkeit	Max. 90 % nicht-kondensierend
Maße	84 x 63 x 22mm (3,3 x 2,5 x 0,87 Zoll)
Gewicht	64g (2,3 Unzen)
Zertifizierungen	CE FCC
Garantie	3 Jahre

PACKUNGSINHALT

TPE-104GS
Schnellinstallationsanleitung
Überbrückungskabel (5 zu 5/3,5 mm)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
