12-Port Gigabit NVR PoE+ Switch mit LED-Anzeige

TPE-3012L (Version v1.0R)

8 x Gigabit PoE+ Ports
2 x Gigabit Ethernet Uplink-Ports
2 x Gigabit SFP Glasfaser-Uplink-Slots
120 Watt PoE-Gesamtleistung
24 Gbps Schaltkapazität
1U rackmontierbar (Halterungen inbegriffen)
Praktische 4-stellige LED-Anzeige an der Vorderseite des Geräts mit 7 Segmenten

DISCONTINUED PRODUCT

The TPE-3012L (Version v1.0R) has been discontinued. It has been replaced by the TPE-3018LS (Version v1.0R). For a list of discontinued products, click here.

Der 12-Port NVR PoE+ Switch von TRENDnet, Modell TPE-3012L, wurde entwickelt für den Gebrauch mit einem 8-Kanal NVR Überwachungssystem.Zusätzlich zu den acht Gigabit PoE+ Ports verfügt dieser NVR-Switch über vier Uplink-Ports für dedizierte Verbindungen mit dem Netzwerk, NVR, und / oder NAS-Geräten. Mit einer Gesamtleistung in Höhe von 120 Watt bietet der TPE-3012L genug Leistung für die anspruchsvollsten Überwachungsanwendungen. Über die praktische LED-Anzeige an der Vorderseite des Geräts können Sie die Gesamtleistung, verfügbare Leistung und Leistung je Port sehen. Mit rackmontierbarem Design und LEDs an der Vorderseite des Geräts können Sie das Gerät einfach in Ihre bestehende NVR- und IP-Überwachungslösungen integrieren.

Ein Netzwerkgerät mit mehreren Ethernet-Anschlüssen ist über Ethernet-Kabel mit zwei Überwachungskameras verbunden, was auf die PoE-Funktionalität (Power over Ethernet) hinweist. Das Gerät und die Kameras sind mit Symbolen mit Blitzsymbolen versehen, die die PoE-Fähigkeit verstärken.

NVR Switch

Dank der 8 Gigabit PoE+ Ports können Benutzer 8 IP-Kameras anschließen und haben dabei immer noch 4 geteilte Gigabit Uplink Ports für dedizierte Verbindungen mit dem Netzwerk, NVR, und / oder NAS-Geräten.

Ein Netzwerkgerät wird mit mehreren Ports dargestellt, darunter acht Ethernet-Ports und zwei zusätzliche Ports auf der rechten Seite. Unterhalb des Geräts werden zwei Überwachungskameras und ein Wireless Access Point angezeigt, die mit dem Netzwerkgerät verbunden sind, mit einem Etikett, das 120 Watt anzeigt. Die Kameras werden an die Ethernet-Ports angeschlossen, was auf eine Power over Ethernet (PoE)-Einrichtung hindeutet.

PoE-Leistung

Die 120 Watt PoE+ Gesamtleistung versorgt bis zu 8 Power over Ethernet Geräte mit PoE-Strom.

Ein Netzwerkaufbaudiagramm mit zylindrischen Rohren, die die Hochgeschwindigkeitsdatenübertragung darstellen. Symbole in den Röhren zeigen verschiedene Arten von Daten wie Musiknoten, Dokumente und Videodateien an. Der Text in der Mitte zeigt Gigabit-Geschwindigkeiten und Jumbo-Frames bis zu 10 KB an, wobei Pfeile die Richtung des Datenflusses anzeigen.

Gigabit-Networking

Gigabit-Ports bieten eine 24 Gbps Schaltkapazität und unterstützen Jumbo Frames bis zu 10 KB.

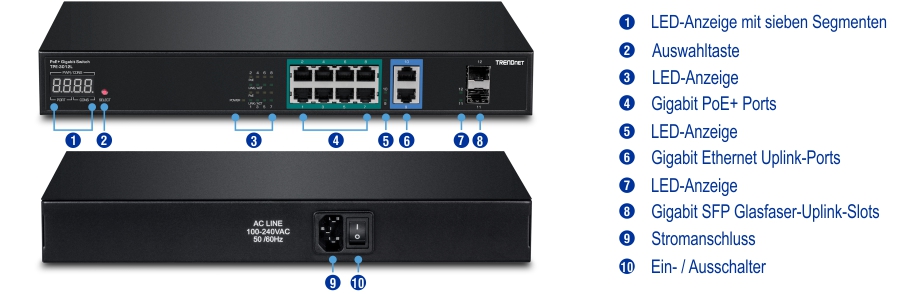

Der PoE-Gigabit-Switch verfügt über eine Frontansicht mit einem Sieben-Segment-Display, einer Auswahltaste, LED-Anzeigen, acht Gigabit PoE+-Ports, zwei Gigabit-Ethernet-Uplink-Ports und zwei Gigabit-SFP-Glasfaser-Uplink-Steckplätzen. Die Rückansicht umfasst einen Stromanschluss und einen Ein-/Ausschalter. Jede Komponente ist beschriftet, um die Identifizierung und das Verständnis von Funktionen und Konnektivitätsoptionen zu erleichtern.

Switch PoE+ NVR

Hardware-Design

Stabiles Metallgehäuse und rackmontierbares Design; verfügt außerdem über acht Gigabit PoE+ Ports, zwei Kupfer-Gigabit-Ports und zwei Gigabit SFP-Slots für Uplink-Verbindungen

7-Segment LED-Anzeige

Zeigt PoE-Gesamtleistung, verfügbare PoE-Leistung und PoE-Leistung je Port an

Gesamtleistung

120 Watt PoE Gesamtleistung für bis zu 30 Watt je Port

Rackmontierbar

Standard 19 Zoll 1U Design (Halterungen inbegriffen)

Standards	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3z IEEE 802.3af IEEE 802.3at
Geräteschnittstelle	8 Gigabit PoE Ports 2 Gigabit Ethernet Ports 2 x geteilte Gigabit SFP Slots LED-Leuchten 4-stelliges LED-Display mit 7 Segmenten
Datenübertragungsrate	Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex) Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex) Gigabit: 2000Mbps (Vollduplex)
Leistung	Broadcast Storm Kontrolle Selbstlernende Netzwerkkonfigurationen RAM-Datenpuffer: 512 KB Switch Fabric: 24 Gbps MAC-Adresstabelle: 8000 Einträge Weiterleitungsrate: 17,8 Mpps (64 Byte Paketgröße) Jumbo Frame: 10 KB Eingangsleistung: 110 – 240 V AC, 50/60 Hz Verbrauch: 7 Watt (ohne betriebene Geräte)
PoE	PoE-Gesamtleistung: 120 Watt PoE Leistung je Port: 30 Watt Überlastschutz Kurzschlussschutz
Operating Temperature	0 – 40 °C (32 – 104 °F)
Betriebsfeuchtigkeit	Max. 90% nicht-kondensierend
Maße	330 x 200 x 44 mm (13 x 7.9 x 1.7 Zoll)
Gewicht	1.8 kg (4 lbs.)
Certifications	CE FCC UL
Garantie	3 Jahre

PACKUNGSINHALT

TPE-3012L
Schnellinstallationseinrichtung
Montagesatz für Gestell
Stromkabel

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
