16 Port Gigabit Ethernet 220 Watt AV PoE+ Switch

TPE-3016L (Version v1.0R)

16 Gigabit PoE+ Ports
220 Watt Gesamtleistung
32 Gbps Schaltkapazität
Halterungen für Rackmontierung inbegriffen
Der Rückseite des Geräts für einfache Integration in Ihr AV Rack
Praktischen 4-stelligen, 7-teiligen LED-Display auf der Vorderseite des Geräts

DISCONTINUED PRODUCT

The TPE-3016L (Version v1.0R) has been discontinued. It has been replaced by the TPE-TG160g (Version v2.0R). For a list of discontinued products, click here.

16 Port Gigabit Ethernet 250 Watt PoE+ Switch von TRENDnet, Modell TPE-3016L, verfügt über 16 Gigabit PoE+ Ports mit einer Gesamtleistung in Höhe von 220 Watt. Sehen Sie Gesamtleistung, verfügbare Leistung und Leistung je Port mit einem praktischen 4-stelligen, 7-teiligen LED-Display auf der Vorderseite des Geräts. Ethernet-Ports auf der Rückseite des Geräts und LEDs auf der Vorderseite lassen sich einfach mit Ihrer bestehenden Audio/Video (AC) Lösung integrieren.

Ein Netzwerkgerät mit mehreren Ethernet-Anschlüssen ist über Ethernet-Kabel mit zwei Überwachungskameras verbunden, was auf die PoE-Funktionalität (Power over Ethernet) hinweist. Das Gerät und die Kameras sind mit Symbolen mit Blitzsymbolen versehen, die die PoE-Fähigkeit verstärken.

PoE Kameraflexibilität

Der Switch erkennt nicht-PoE, PoE (15,4 Watt) und PoE+ (30 Watt) Kameras (oder andere PoE-Geräte) und liefert automatisch die korrekte Menge an Strom.

Ein Netzwerkgerät wird mit mehreren Ports dargestellt, darunter acht Ethernet-Ports und zwei zusätzliche Ports auf der rechten Seite. Unterhalb des Geräts werden zwei Überwachungskameras und ein Wireless Access Point angezeigt, die mit dem Netzwerkgerät verbunden sind, mit einem Etikett, das 220 Watt anzeigt. Die Kameras werden an die Ethernet-Ports angeschlossen, was auf eine Power over Ethernet (PoE)-Einrichtung hindeutet.

PoE Power

Mit der Gesamtleistung in Höhe von 220 Watt PoE können bis zu sechzehn Power over Ethernet Geräte mit PoE-Strom versorgt werden.

Ein Netzwerkaufbaudiagramm mit zylindrischen Rohren, die die Hochgeschwindigkeitsdatenübertragung darstellen. Symbole in den Röhren zeigen verschiedene Arten von Daten wie Musiknoten, Dokumente und Videodateien an. Der Text in der Mitte zeigt Gigabit-Geschwindigkeiten und Jumbo-Frames bis zu 10 KB an, wobei Pfeile die Richtung des Datenflusses anzeigen.

Gigabit-Networking

Ausschließlich Gigabit-Ports mit einer Schaltkapazität in Höhe von 32 Gbps unterstützen Jumbo Frames bis zu 10 KB.

AV-Switches: Beispielanwendungen

Anwendung 1: Restaurants und Bars

In den meisten Geschäftsbereichen übernehmen die AV-Switche von TRENDnet mehrere Aufgaben. Die Switches ermöglichen es Geschäftsführern, gleichzeitig AV-Geräte, IP-Überwachungskameras und Wireless Access Points zu verwalten.

Anwendung 2: Häuser mit AV in mehreren Zimmern

Die Switche der AV-Produktreihe von TRENDnet erweitern das bestehende kabelgebundene Netzwerk eines Heims ganz einfach für Geräte, die viel Bandbreite in Anspruch nehmen, insbesondere Geräte, die für Multimedia-Sharing und Home Security eingesetzt werden.

Anwendung 3: NVR und AV Switch Lösung

Da sich bei den AV-Switchen von TRENDnet alle Ports auf der Rückseite des Geräts befinden, sind sie ideal geeignet für die Verwendung mit NVRs von TRENDnet. Die AV-Switche sind so ausgelegt, dass sie genug Leistung zur Verfügung stellen, um mehrere TRENDnet-Überwachungskameras gleichzeitig zu betreiben.

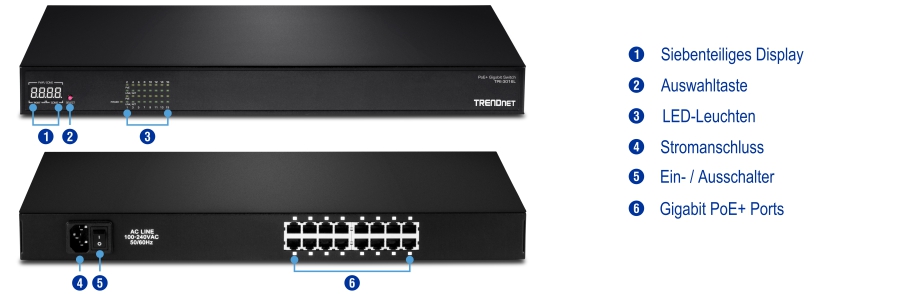

Ein Netzwerk-Switch mit beschrifteten Komponenten verfügt über eine Sieben-Segment-Anzeige, eine Auswahltaste und LED-Anzeigen auf der Vorderseite. Die Rückansicht verfügt über einen Stromanschluss, einen Ein-/Ausschalter und mehrere Gigabit PoE+-Ports, mit Beschriftungen, die eine klare Identifizierung der einzelnen Teile zur einfachen Referenz ermöglichen.

Hardware-Design

Ethernet-Ports auf der Rückseite des Geräts und LEDs auf der Vorderseite lassen sich einfach mit Ihrer bestehenden Audio/Video (AC) Lösung integrieren.

7-teiliges LED-Display

Sehen Sie Gesamtleistung, verfügbare Leistung und Leistung je Port

Gesamtleistung

Bis zu 220 Watt PoE+

Rackmontierbar

Standard 19 Zoll 1U Design (Halterungen inbegriffen)

Lüfterlos

Lüfterloses Design reduziert Stromverbrauch und Betriebsgeräusche

Standards	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.3at
Geräteschnittstelle	16 x Gigabit Ethernet Ports LED-Anzeige 4-Stelligen, 7-Teiligen LED-Display
Datenübertragungsrate	Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex) Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex) Gigabit Ethernet: 2000 Mbps (Vollduplex)
Leistung	Broadcast Storm Control RAM-Datenpuffer: 400 KB Switch Fabric: 32 Gbps MAC-Adresstabelle: 4 K Einträge Weiterleitungsrate: 23,8 Mpps (64-byte Paketgröße)
Stromversorgung	Eingang: 100 – 240 V AC, 50/60 Hz Verbrauch: 7 Watt (max. ohne betriebene Geräte)
PoE	PoE-Gesamtleistung: 220 Watt PoE-Leistungsbudget je Port: 30 Watt Pol 1,2 für Power+ und Pol 3,6 für Power- (Modus A) Überstromschutz Kurzschlussschutz
Betriebstemperatur	0 – 40 °C (32 – 104 °F)
Betriebsfeuchtigkeit	Max. 90% nicht-kondensierend
Maße	440 x 280 x 44 mm (17,3 x 11 x 1,7 zoll)
Gewicht	3,5 kg (7,7 pfund)
Zertifizierungen	CE FCC UL
Garantie	3 Jahre begrenzt

PACKUNGSINHALT

TPE-3016L
Anleitung zur Schnellinstallation
Montagesatz für Gestell
Netzanschlusskabel

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
