Switch PoE+ Web Smart 10/100 Mb/s à 28 ports

TPE-224WS   (Version C1.1R)

   Select Another Version
  • 20 ports PoE (15.4 Watts / port)
  • 4 ports PoE+ (30 Watts / port)
  • 2 ports Gigabit
  • 2 ports Gigabit partagés (RJ-45 ou SFP)
  • Capacité d'alimentation PoE de 193 Watts
  • Capacité de commutation de 12,8 Gb/s
  • Installable dans une armoire informatique
  • Les ventilateurs intelligents réduisent la consommation d'énergie
  • Conformité NDAA / TAA (États-Unis et Canada uniquement)
NDAA/TAA Compliant

Utilitaires

Utility
UtilitairesVersion: 3.4
Release Date: 5/2014
OS Compatibility:
  • Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server

Nom de fichier: Utility_WebSmartManagement(v3.4).zip
SHA-1 Checksum: 172AE7AED31C4BC25D38F53792679847FC2172DB
Date: 7/25/2017
Taille du fichier: 1.43 MB
Télécharger

Firmware

Firmware

Firmware Version: 4.00.021
Release Date: 9/2022
Note:

  1. Updated firmware to support new smart IC chipset in H/W version C1.2R or above.

**It is highly recommended to clear your web browser cache after upgrading due to updates in GUI layout**


Nom de fichier: TPE-224WS-4-00-021-FW.zip
SHA-1 Checksum: 282F06A15C699534966D9CFF8FB57356A3132F04
Date: 9/6/2022
Taille du fichier: 8.25 MB
Télécharger

Other

MIB

Model: TPE-224WS
Matériel Version: C1

MIB Version: 4.00.06
Release Date: 8/2014
Notes:

  • Fixed: DHCP Snooping Port Index does not display the information.
  • Fixed: Policy Settings Test
  • Fixed: Private MIB ACL Policy Status Test
  • Fixed: IPv4 System Gateway Setting
  • Fixed: DHCP Snooping VLAN ID does not display the information.

Nom de fichier: MIB_TPE-224WS_C1(4.00.006).zip
Date: 7/25/2017
Taille du fichier: 76.04 KB
Télécharger

Feuilles de données

Datasheet (English)
Nom de fichier: EN_datasheet_TPE-224WS_(C1.1R).pdf
Date: 1/31/2019
Taille du fichier: 4.78 MB
Télécharger Email
Datasheet (Français)
Nom de fichier: FR_datasheet_TPE-224WS_(C1.1R).pdf
Date: 1/31/2019
Taille du fichier: 4.84 MB
Télécharger Email
Datasheet (Deutsch)
Nom de fichier: GE_datasheet_TPE-224WS_(C1.1R).pdf
Date: 1/31/2019
Taille du fichier: 4.81 MB
Télécharger Email
Datasheet (Português)
Nom de fichier: PO_datasheet_TPE-224WS_(C1.1R).pdf
Date: 1/31/2019
Taille du fichier: 4.87 MB
Télécharger Email
Datasheet (Español)
Nom de fichier: SP_datasheet_TPE-224WS_(C1.1R).pdf
Date: 1/31/2019
Taille du fichier: 4.87 MB
Télécharger Email
Datasheet (Italiano)
Nom de fichier: IT_datasheet_TPE-224WS_(C1.1R).pdf
Date: 1/31/2019
Taille du fichier: 4.79 MB
Télécharger Email

Guide d'installation rapide

Guide d'installation rapide (English)
Nom de fichier: EN_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.41 MB
Télécharger
Guide d'installation rapide (Français)
Nom de fichier: FR_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.42 MB
Télécharger
Guide d'installation rapide (Deutsch)
Nom de fichier: GE_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.36 MB
Télécharger
Guide d'installation rapide (Português)
Nom de fichier: PO_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.36 MB
Télécharger
Guide d'installation rapide (Español)
Nom de fichier: SP_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.37 MB
Télécharger
Guide d'installation rapide (Pусский)
Nom de fichier: RU_TPE_224WS(C1.0R).pdf
Date: 4/5/2018
Taille du fichier: 1.43 MB
Télécharger
Guide d'installation rapide (Italiano)
Nom de fichier: ITA_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.37 MB
Télécharger
Guide d'installation rapide (Polski)
Nom de fichier: POL_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.39 MB
Télécharger
Guide d'installation rapide (Român)
Nom de fichier: RO_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.38 MB
Télécharger
Guide d'installation rapide (Nederlands)
Nom de fichier: NL_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.38 MB
Télécharger
Guide d'installation rapide (Magyar)
Nom de fichier: HUG_Web_TPE_224WS(C1.1R).pdf
Date: 7/13/2016
Taille du fichier: 1.38 MB
Télécharger

Guide de l'utilisateur

Guide de l'utilisateur
Nom de fichier: UG_TPE-224WS(C1).pdf
Date: 7/13/2016
Taille du fichier: 3.52 MB
Télécharger

Images produit

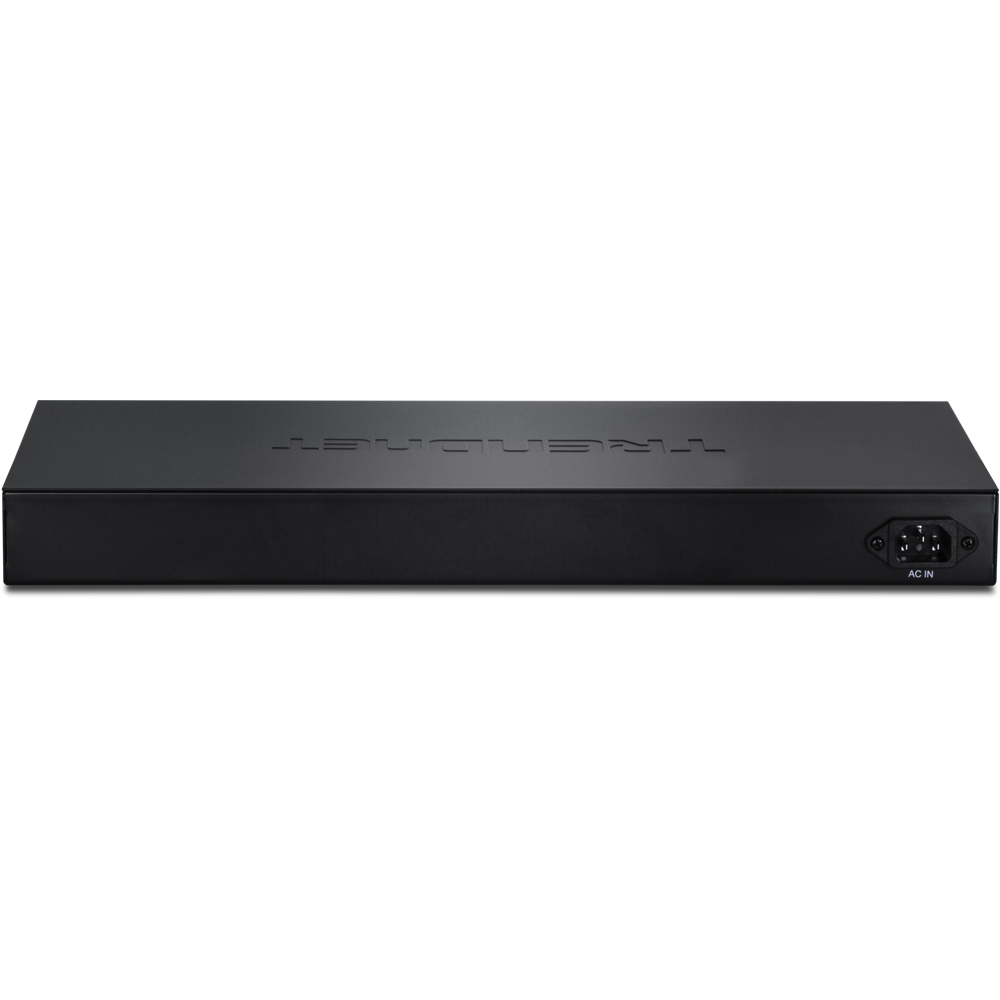

TPE-224WS Product Photo (PNG Image 1)
PNG Image
Taille du fichier: : 1.16 MB
Date: : 7/12/2018
Télécharger
TPE-224WS Product Photo (PNG Image 2)
PNG Image
Taille du fichier: : 950.69 KB
Date: : 7/12/2018
Télécharger
TPE-224WS Product Photo (PNG Image 3)
PNG Image
Taille du fichier: : 790.45 KB
Date: : 7/12/2018
Télécharger
ROHS compliant Non-Disposable
Normes
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1s
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802,3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802,3af (15,4 Watts / port)
  • IEEE 802.3at (30 Watts / port)
  • IEEE 802.3az
Interface du périphérique
  • 4 ports PoE+ 10/100 Mb/s
  • 20 ports PoE 10/100 Mb/s
  • 2 ports Gigabit
  • 2 ports Gigabit partagés (RJ-45 ou SFP)
  • Voyants LED (le bouton Mode affiche la liaison.l'activité ou l'état du port PoE)
  • Bouton de réinitialisation
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Ethernet Gigabit: 2000 Mb/s (full duplex)
Performances
  • Matrice de commutation 12,8 Gb/s
  • Mémoire tampon RAM: 512 KB
  • Tableau des adresses MAC Entrées de 8 K
  • Prévention du blocage en tète de file
  • Taux de transfert: 9,5 Mp / s (paquet 64 bytes)
Gestion
  • Interface utilisateur graphique (GUI) basée Internet HTTP / HTTPS (SSL v2 / 3 TLS)
  • SNMP v1 / v2c / v3
  • RMON v1
  • Adresse MAC Unicast statique
  • Activer / désactiver l'économie d'énergie 802.3az
  • LLDP
  • Test virtuel du câble
  • IPv6: Découverte du voisin IPv6, IP statique IPv6, DHCPv6, configuration automatique
MIB
  • MIB II RFC 1213
  • Pont MIB RFC 1493
  • Extension de pont MIB RFC 2674
  • SNMPv2 MIB RFC 1907
  • Interface Ethernet MIB RFC 1643
  • MIB RFC 2863 semblable à Ethernet
  • Interface groupe MIB RFC 2233
  • MIB Traps Convention RFC 1215
  • RMON MIB RFC 1757, RFC 2819
  • 802.1p MIB RFC 2674
  • Authentification client RADIUS MIB RFC 2618
  • LLDP-MIB IEEE 802.1ab
  • Ping MIB RFC 2925, RFC 4560
Spanning Tree
  • IEEE 802.1D STP (protocole Spanning Tree)
  • IEEE 802.1w RSTP (protocole Spanning Tree rapide)
  • IEEE 802.1s MSTP (protocole Spanning Tree multiple)
Agrégation de liens
  • Agrégation de liens statiques
  • LACP dynamique 802.3ad
Quality of Service (QoS)
  • Classe de service 802.1p (CoS)
  • DSCP (services de points de code différentiés)
  • Contrôle de la largeur de bande par port
  • Programmation de la file d'attente : Priorité stricte, tourniquet alterné (WRR)
VLAN
  • Assignation de VLAN à plusieurs gestionnaires
  • VLAN asymétrique
  • Repérage VLAN 802.1Q
  • GVRP dynamique
  • Jusqu'à 256 groupes VLAN, Gamme d'ID de 1 - 4094
  • VLAN privé (ports protégés)
  • Voix sur le VLAN (10 OUI définis par utilisateur)
Multidiffusion
  • Filtrage IGMP v1, v2, v3 (par VLAN)
  • Adresse statique de multidiffusion
  • Jusqu'à 256 entrées de multidiffusion
Mise en miroir des ports
  • RX, TX, or les deux
  • Un-à-un
  • De plusieurs à un
Contrôle d'accès
  • Contrôle d'accès au réseau basé sur le port 801.1X, RADIUS, TACACS+
  • Authentification locale de l'utilisateur
  • Surveillance DHCP (par VLAN)
  • Détection des boucles
  • Détection des adresses dupliquées
  • Déni de service (DoS)
ACL IPv4 L2-L4 & IPv6
  • Adresse MAC
  • ID VLAN
  • Type Ether (IPv4 uniquement)
  • Protocole IP de 0 - 255
  • Port TCP / UDP de 1 - 65535
  • 802.1p
  • DSCP (IPv4 uniquement)
  • Adresse IPv6 (IPv6 uniquement)
Compatibilité
  • Utilitaire optionnel: Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003 / 2008 Server
Fonctions spéciales
  • PoE+
  • IPv6
  • Economie d'énergie 802.3az
  • Installable dans une armoire informatique
Alimentation
  • Entrée : Alimentation interne de 100 - 240V AC, 50 / 60 Hz
  • Consommation: 239,7 watts max.
PoE
  • Alimentation PoE: 193 W
  • 802.3 at: Jusqu'à 30 W par port (ports 1-4)
  • 802.3 at: Jusqu'à 15.4 W par port (ports 5-24)
  • Mode A: Broches 1, 2 pour l'alimentation positive (+) et broches 3, 6 pour l'alimentation négative (-)
  • Classification automatique des périphériques alimentés
  • Protection contre les surcharges / courts-circuits
Ventilateurs / Acoustique
  • Quantité: 2
  • Niveau du bruit 54 dB(A) (max.)
MTBF (temps moyen entre les pannes)
  • 283,830 heures
Température de fonctionnement
  • .5 - 50 °C (23 - 122 °F)
Humidité en fonctionnement
  • Max. 90% pas-de-condensation
Dimensions
  • 440 x 210 x 44,45 mm (17,3 x 8,27 x 1,75 pouces)
  • Installable sur rack (hauteur 1U)
Poids
  • 3,26 kg (7,18 livres)
Certifications
  • CE
  • FCC
  • UL
Garantie
  • 3 an, limitée

CONTENU DE L'EMBALLAGE
  • TPE-224WS
  • Guide d'installation rapide
  • CD-ROM (utilitaire et Guide de l'utilisateur)
  • Cordon d'alimentation (1,8 m / 6 pieds)
  • Kit de montage sur rack

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans préavis, et l’apparence réelle du produit peut différer de celle illustrée ici.

Non disponible en Europe
