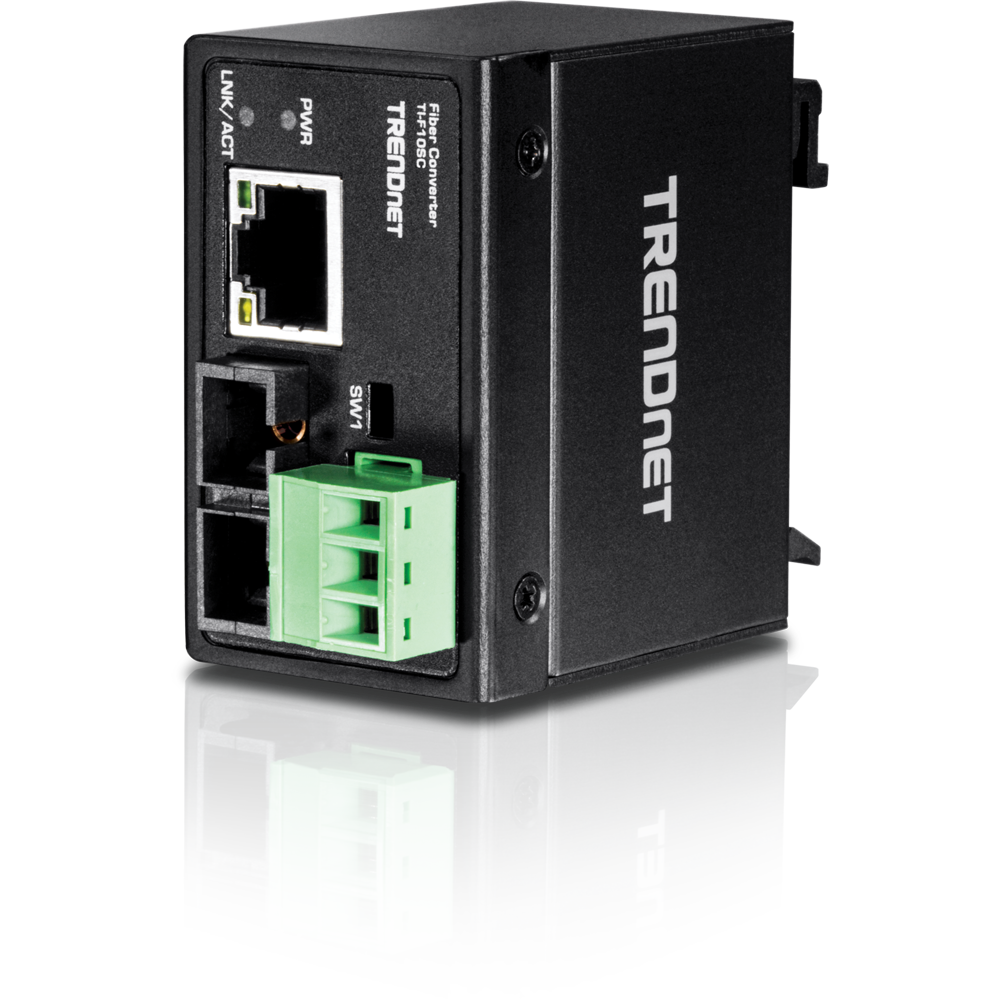

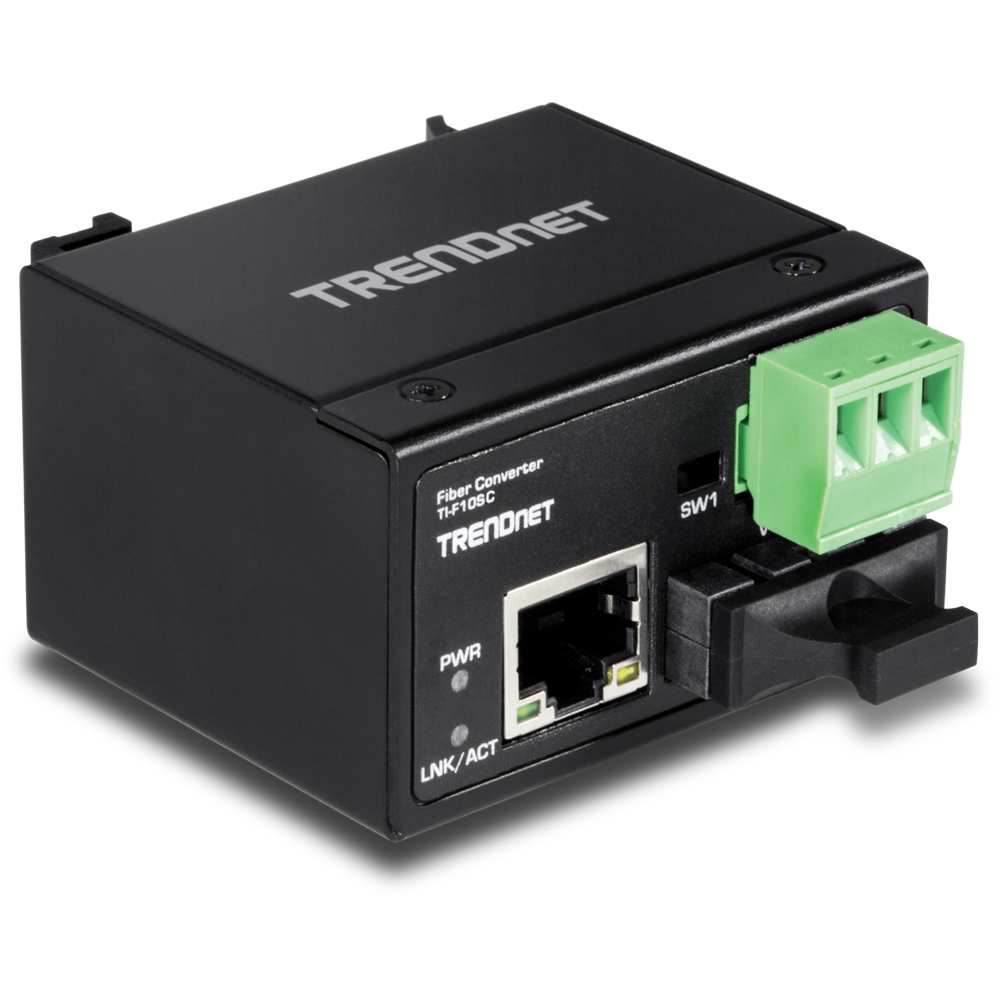

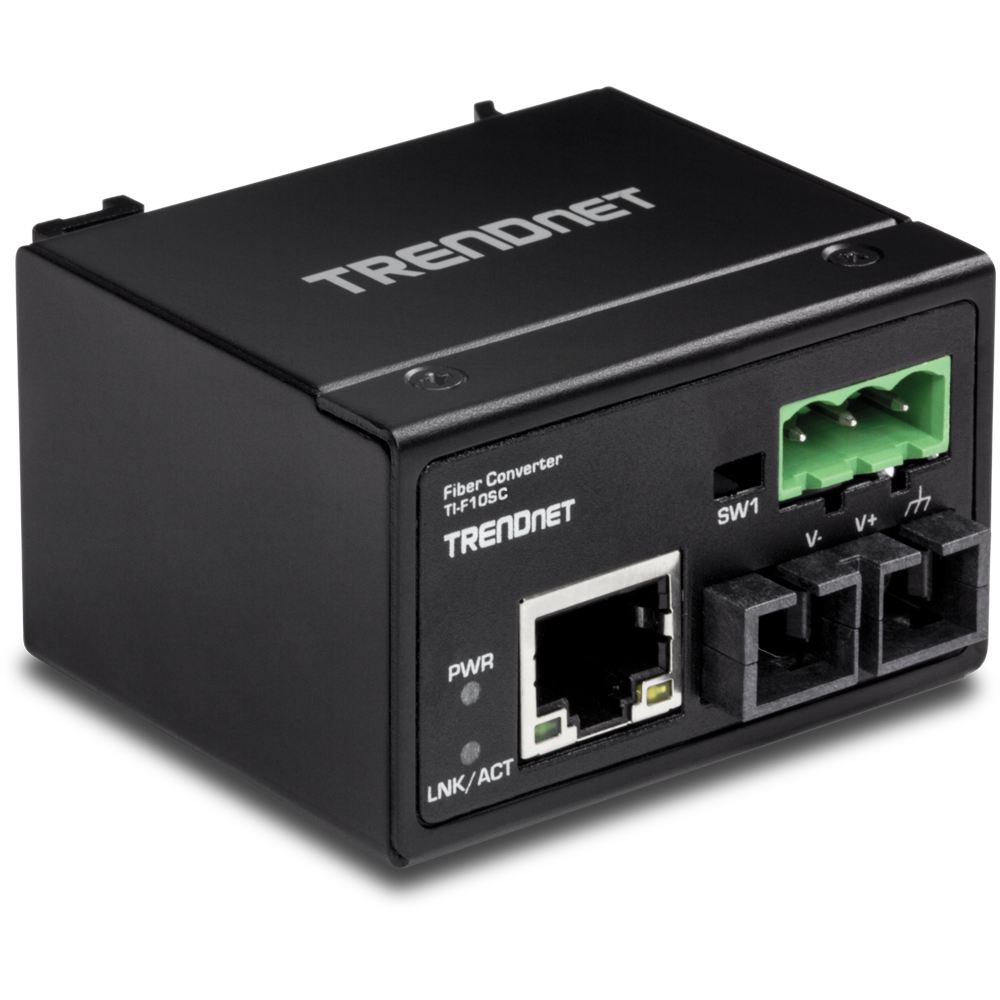

Convertisseur fibre industriel renforcé SC 100Base-FX multimode (2 km, 1,2 mile)

TI-F10SC   (Version v1.0R)

   Select Another Version
  • Boîtier compact renforcé de classe IP40
  • Fibre multimode 100Base-FX sur des distances jusqu'à 2 km (1,2 mile)
  • Port fibre de type SC
  • Températures de fonctionnement extrêmes, entre -40 et 75º C (-40 et 167º F)
  • Protection contre les surcharges de courant

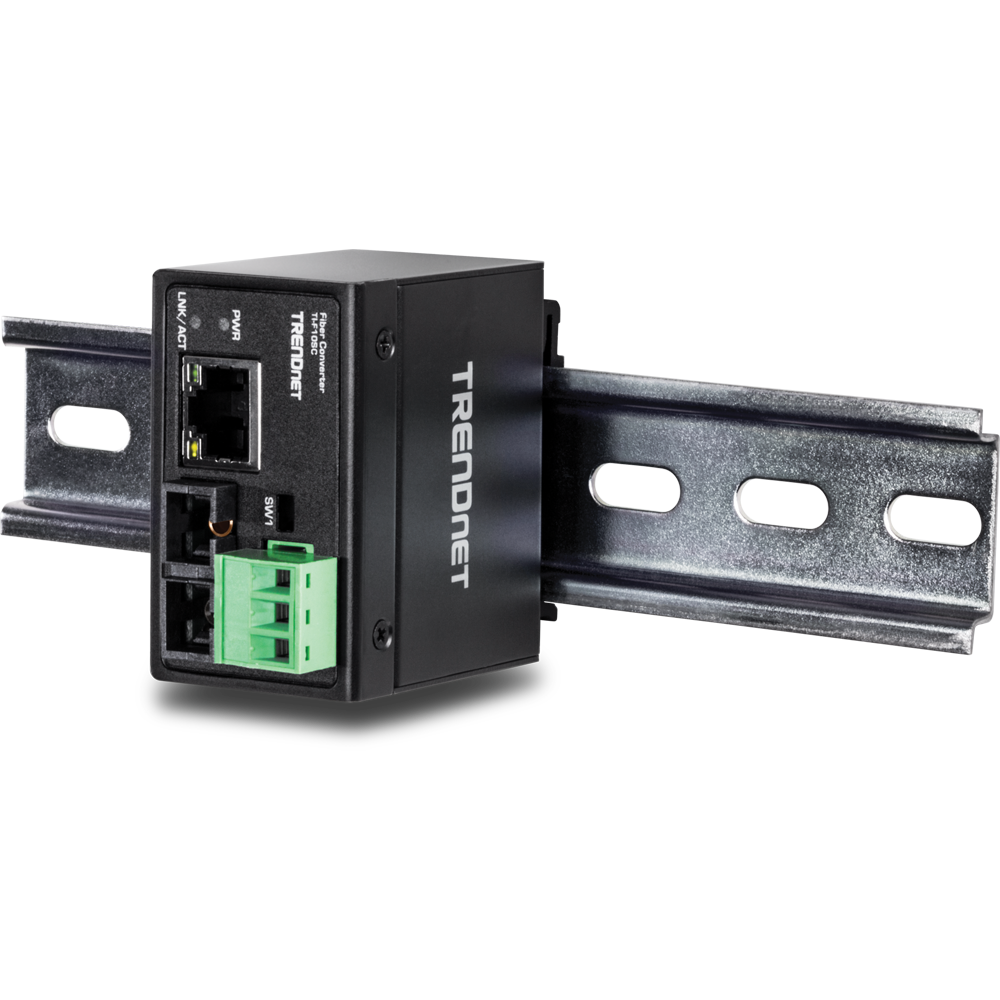

  • Fixations rail DIN et murales fournies
  • Alimentation électrique vendue séparément (modèle TI-M6024)
  • Conformité NDAA / TAA (États-Unis et Canada uniquement)
NDAA/TAA Compliant

Feuilles de données

Datasheet (English)
Nom de fichier: EN_datasheet_TI-F10SC(v1.0R).pdf
Date: 2/1/2019
Taille du fichier: 1,019.01 KB
Télécharger Email
Datasheet (Français)
Nom de fichier: FR_datasheet_TI-F10SC(v1.0R).pdf
Date: 12/4/2015
Taille du fichier: 1.02 MB
Télécharger Email
Datasheet (Deutsch)
Nom de fichier: GE_datasheet_TI-F10SC(v1.0R).pdf
Date: 12/4/2015
Taille du fichier: 1.01 MB
Télécharger Email
Datasheet (Português)
Nom de fichier: PO_datasheet_TI-F10SC(v1.0R).pdf
Date: 12/4/2015
Taille du fichier: 1.02 MB
Télécharger Email
Datasheet (Español)
Nom de fichier: SP_datasheet_TI-F10SC(v1.0R).pdf
Date: 12/4/2015
Taille du fichier: 1.02 MB
Télécharger Email
Datasheet (Pусский)
Nom de fichier: RU_datasheet_TI-F10SC(v1.0R).pdf
Date: 12/4/2015
Taille du fichier: 1.03 MB
Télécharger Email
Datasheet (Italiano)
Nom de fichier: IT_datasheet_TI-F10SC(v1.0R).pdf
Date: 12/4/2015
Taille du fichier: 1.02 MB
Télécharger Email

Guide d'installation rapide

Guide d'installation rapide (English)
Nom de fichier: English_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 2.84 MB
Télécharger
Guide d'installation rapide (Français)
Nom de fichier: French_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 2.08 MB
Télécharger
Guide d'installation rapide (Deutsch)
Nom de fichier: Geman_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 1.36 MB
Télécharger
Guide d'installation rapide (Português)
Nom de fichier: Portuguese_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 1.38 MB
Télécharger
Guide d'installation rapide (Español)
Nom de fichier: Spanish_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 1.37 MB
Télécharger
Guide d'installation rapide (Pусский)
Nom de fichier: Russian_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 1.36 MB
Télécharger
Guide d'installation rapide (Italiano)
Nom de fichier: Italian_TI-F10SC_TI-F10S30(V1.0R)_072721.pdf
Date: 9/15/2021
Taille du fichier: 1.38 MB
Télécharger

Images produit

JPEG Image
Taille du fichier: : 1.77 MB
Date: : 10/23/2015
Télécharger
JPEG Image
Taille du fichier: : 1.22 MB
Date: : 10/23/2015
Télécharger
JPEG Image
Taille du fichier: : 1.33 MB
Date: : 10/23/2015
Télécharger
JPEG Image
Taille du fichier: : 1.80 MB
Date: : 10/23/2015
Télécharger
JPEG Image
Taille du fichier: : 934.49 KB
Date: : 10/23/2015
Télécharger
JPEG Image
Taille du fichier: : 4.03 MB
Date: : 10/23/2015
Télécharger
ROHS compliant Non-Disposable
Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x

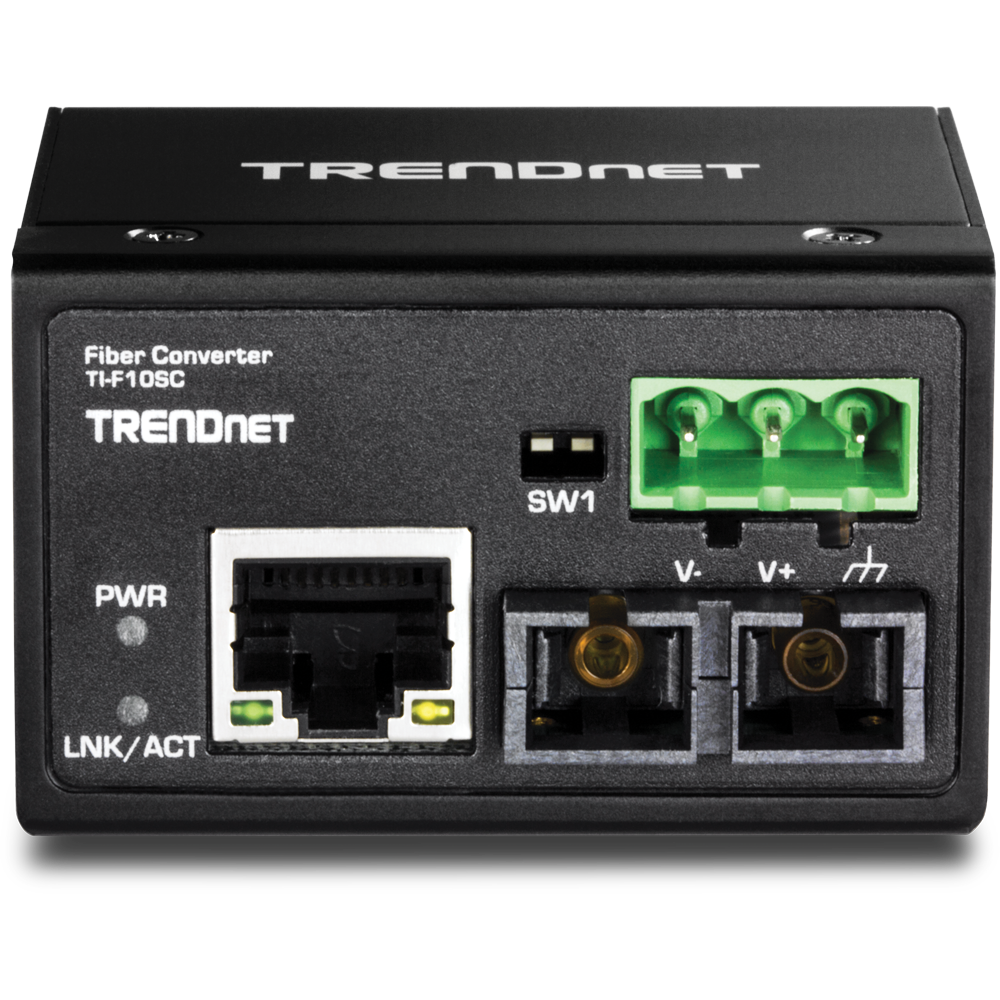

Interface du périphérique
  • 1 port 10/100 Mb/s
  • 1 port fibre 100Base-FX (de type SC )
  • Bornier à 3 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Autonégociation
  • Link Fault Pass Through (LFP)
  • Mode convertisseur, mode switch
  • Protection contre les décharges ESD 8 KV et 6 KV
Fibre
  • Média: prise SC multimode
  • Câble: 62,5 / 125 ou 50 / 125 µm
  • Longueur d'onde: 1310 nm
  • Puissance optique de sortie (dBm): -20 ~ -14
  • Puissance optique d'entrée (dBm): -31 ~ 0
  • Puissance d'alimentation: 7 dBm
  • Distance: 2 km
Alimentation
  • Entrée: 12 – 60 V DC ou 18 – 36 V AC
  • Alimentation électrique compatible: TI-M6024 (vendu séparément)
  • Consommation: 1,92 watt (max)
Bornier
  • Alimentation électrique, 3 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb, – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7 – 8 mm
MTBF
  • 510,304 heures
Boîtier
  • Boîtier métallique IP40
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD 8 KV
  • Protection contre les surcharges 6 KV
Température de fonctionnement
  • -40 à 75 °C (-40 à 167 °F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 60 x 50 x 35 mm (2,36 x 2 x 1,4 pouce)
Poids
  • 88 g (3,1 onces)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans limitée

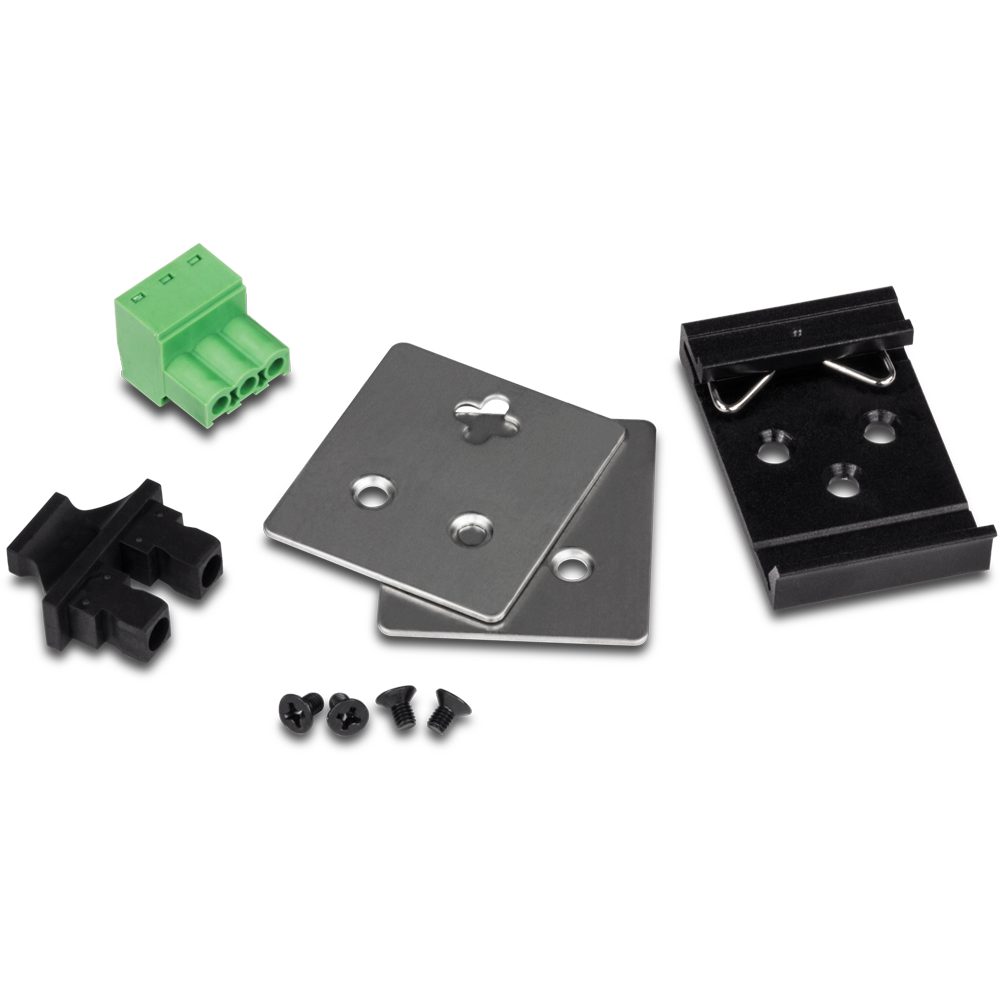

CONTENU DE L'EMBALLAGE
  • TI-F10SC
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
