Kit NVR PoE HD à 4 canaux

TV-NVR104K (Version v1.0R)

Enregistrer vidéo réseau (NVR) PoE autonome à 4 canaux
Disque dur SATA de 1 TB préinstallé
Comprend deux caméras HD TV-IP320PI de TRENDnet pour extérieur
Installation plug and play de 4 caméras PoE*
Enregistrement vidéo supporté jusqu'à Full HD 720p
Plus de 6,5 jours d'enregistrement continu**
Supporte les caméras réseau compatibles ONVIF

DISCONTINUED PRODUCT

The TV-NVR104K (Version v1.0R) has been discontinued. It has been replaced by the TV-NVR408 (Version v1.0R). For a list of discontinued products, click here.

Le Kit NVR PoE HD à 4 canaux autonome de TRENDnet, le modèle TV-NVR104K, offre de nombreuses solutions d'affichage vidéo, de stockage et de gestion, ainsi que l'installation plug and play de caméras PoE*. Le TV-NVR104K est fourni avec un disque dur préinstallé de 1 TB et deux puissantes caméras réseau extérieures TV-IP320PI HD IR PoE de 1,3 MP. Le NVR permet d'installer en réseau et d'alimenter jusqu'à quatre caméras caméras PoE*, de reconnaître automatiquement les caméras TRENDnet, d'enregistre plus de 6,5 jours de vidéo en continu** et est compatible avec les fonctions avancées de lecture de vidéos.

NVR HD tout-en-un

Ce NVR HD est fourni avec un disque dur préinstallé de 1 TB, deux caméras extérieures PoE 720p, des câbles réseau et une souris. (écran vendu séparément)

Banchez-le, utilisez-le et alimentez-le

Le NVR reconnaît et alimente automatiquement les caméras PoE TRENDnet—branchez simplement les deux caméras 720p fournies et ajoutez jusqu'à deux caméras PoE TRENDnet supplémentaires.

Interface intuitive

Les utilisateurs découvriront à quel point l'interface de gestion est intuitive et simple d'utilisation — naviguez rapidement ente les préférences de visualisation en direct, les horaires d'enregistrement et les options de lecture avancée.

Un boîtier pour un système de caméra de sécurité comprend deux caméras étiquetées TV-IP320PI, un appareil étiqueté TV-NVR104, un adaptateur secteur, une souris, un câble HDMI, un CD, un guide d’installation rapide, du matériel de montage de caméra, un câble réseau et deux câbles réseau de 100 pieds. Un écran HD avec un port HDMI est nécessaire, mais vendu séparément.

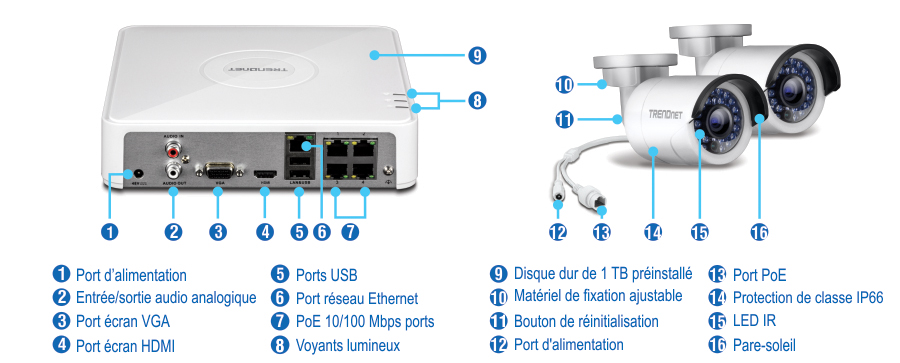

La configuration d’un système de surveillance comprend un enregistreur vidéo réseau avec un port d’alimentation, une entrée et une sortie audio analogiques, un port d’affichage VGA, un port d’affichage HDMI, des ports USB, un port réseau Ethernet, des ports PoE 10/100 Mbps, des indicateurs LED et un disque dur de 1 To préinstallé. Les caméras de sécurité sont dotées d’un matériel de montage réglable, d’un bouton de réinitialisation, d’un port d’alimentation, d’un port PoE, d’un boîtier IP66, de LED IR et d’un pare-soleil.

Matériel du TV-NVR104

Ports PoE

Installation plug and play de caméras réseau PoE sur les quatre ports PoE (IEEE 802.3af) avec une alimentation PoE totale de 35 watts

Baie de stockage

Disque dur SATA de 1 TB préinstallé

Port réseau

Port réseau Ethernet

Ports d'affichage

Ports d'affichage HDMI et VGA

Ports audio

Ports audio entrant et sortant

Ports USB

Un port USB pour la souris fournie et un autre pour la sauvegarde de la configuration et la mise à niveau du firmware

Gestion du TV-NVR104

Accès à distance

Accède via Internet au NVR

Installation de la caméra

Reconnait automatiquement les caméras TRENDnet compatibles*

Visualisation en direct

Modes caméra unique et quadravision avec fonction de recherche automatique à durée variable

Gestion de la caméra

Gérez, pour chaque caméra, l'affichage à l'écran, les paramètres d'images, la fonction PTZ, la détection de mouvements, les masques de confidentialité, la détection de fraudes et les pertes vidéo

Enregistrement vidéo

Enregistrez des vidéos jusqu'à 1080 p dull HD à 30 images par secondes au format de compression H.264 (les caméras TV-IP320PI fournies enregistrent jusqu'au format 1280 x 960)

Durée d'enregistrement

(A) 6,5 jours d'enregistrement pas caméra: 4 caméras avec enregistrement permanent 1280 x 960 à 30 images par secondes
(B) 8,5 jours d'enregistrement pas caméra: 4 caméras avec enregistrement permanent à 720 p à 30 images par secondes

Enregistrements programmés

Créez des horaires hebdomadaires d'enregistrement permanent et de détection de mouvements pour chaque caméra avec écrasement de la vidéo lorsque le disque est plein

Lecture avancée

Fonctions avancées de lecture des vidéos enregistrées avec une ligne du temps et un calendrier pour une consultation aisée

Export Vidéo

Exportez rapidement des types de vidéo précis pour une période précise

Compatibilité support DNS

Compatible avec dyn.com et NO-IP.org

IPv6

Compatibilité IPv6

ONVIF

Supporte les caméras réseau compatibles ONVIF

Matériel du TV-IP320PI

Support ajustable

Le support de fixation complètement ajustable offre une grande souplesse d'installation

PoE

Economisez sur les coûts d'installation grâce au Power over Ethernet (IEEE 802.3af)

Compatible avec une installation en extérieur

Classe IP66 de protection contre les intempéries et température de fonctionnement de -30 – 60 °C (-22 – 140 °F)

1,3 Mégapixel

Enregistrez des vidéos HD 1280 x 960 pixels à 30 images par seconde au format de compression H.264

Vision nocturne

Vision nocturne jusqu'à 30 mètres (100 pieds) dans l'obscurité la plus complète

IR intelligent

L'adaptation dynamique de l'IR optimise la vision nocturne

D-WDR

IPv6

Compatibilité IPv6

ONVIF

Supporte les caméras réseau compatibles ONVIF

TV-NVR104 (avec disque dur de 1 TB)
Entrée vidéo	4 canaux PoE
Sortie vidéo	Sorties HDMI et affichage VGA Résolution : 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60Hz
Audio	Entrée/sortie audio analogique (2.0 Vp-p, 1kΩ)
Enregistrement	Supporte un disque dur SATA I/II HDD 3.5" Fourni avec un disque dur de 1 TB installé. Extensible jusqu'à un disque dur SATA I/II de 6 TB)
Normes réseau	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3af
Interface du périphérique	Port réseau 10/100 Mb/s 4 ports réseau caméras PoE 10/100 Mb/s 2 ports USB 2.0 Port HDMI Port VGA Port audio entrant analogique Port audio sortant analogique Port d'alimentation Voyants LED (alimentation, enregistrement et réseau) Point de mise à la terre
Protocole réseau	IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2 DHCP, NTP, DNS, DDNS, SMTP, FTP HTTP, UPnP, RTSP, RTP, RTCP
Alimentation	Entrée : 100 - 240 V AC, 50/60 Hz, 1,5 A Sortie : 48 V DC, 1 A Consommation : 50 watts (avec disque dur et nombre max. de périphériques alimentés) Alimentation PoE : 35 watts
Température de fonctionnement	-10 - 55°C (14 – 131°F)
Humidité en fonctionnement	Max. 95%, pas de condensation
Certifications	CE FCC
Dimensions	199 x 199 x 47 mm ( 7,8 x 7,8 x 1,8 pouce)
Poids	1,2 kg (2,1 livres)
Interface de gestion	Visualisation en direct : Une seule caméra ou quadravision Gestion de la caméra* : Affichage à l'écran : nom de la caméra, date, semaine et format de la date Qualité de l'image : Brillance, contraste, saturation, teinte, miroir PTZ : pan, tilt (panoramique horizontal et vertical), zoom, focale, iris, points prédéterminés, schéma, balayage Détection de mouvement : Définissez des zones personnalisées de détections de mouvements et des canaux de déclenchement Masques de confidentialité : Définissez des zones de masque de confidentialité personnalisées Détection vidéo des fraudes : déclenchez des actions si le champ de vision s'obscurcit soudainement Détection des pertes vidéo : déclenchez des actions en cas de perte de la configuration vidéo Enregistrement programmé : permanent et détection de mouvements Enregistrement vidéo : Enregistrez des vidéos jusqu'à Full HD 720p Durée d'enregistrement* : (A) 6,5 jours d'enregistrement par caméra : 4 caméras avec enregistrement permanent à 1280 x 960 à 30 ips; (B) 8,5 jours d'enregistrement par caméra : 4 caméras avec enregistrement permanent à 720p à 30 images par secondes Horaires de vacances pour des horaires d'enregistrement personnalisés lors des jours fériés. Lecture avancée : Lecture simultanée de plusieurs canaux et recherche d'enregistrements vidéo avec événements ou balises spéciales Export Vidéo : étiquetez, coupez et exportez des clips vidéo HDD : Formatage crypté du disque, contrôle et test de la santé du disque S.M.A.R.T., détection des secteurs défectueux, allocation d'un quota à chaque canal vidéo, recyclage des anciens enregistrements ou envoi d'un avertissement par e-mail à l'administrateur lorsque le disque est plein Enregistrement externe via USB : Actualisation du firmware, fichier de configuration et journaux d'import/export, exportation des fichiers vidéo enregistrés, recherche et lecture de vidéos directement depuis le stockage externe Paramètres d'affichage local en direct : définissez l'agencement de l'écran et les séquences de visualisation des canaux Messages d'alerte : stockage plein, erreur de stockage, réseau déconnecté, conflit IP, identification incorrecte et exceptions d'enregistrement Services DNS dynamiques supportés : Dyn.com et NO-IP.com Paramètres de gestion : maximum 32 comptes utilisateurs Schémas et statistiques du trafic pour la gestion du réseau Compatibilité IPv6 Supporte les caméras réseau compatibles ONVIF
Visualisation et gestion à distance	Interface utilisateur compatible avec Internet Explorer^® 9.0 ou supérieur
TV-IP320PI
Lentille	Distance focale : 4 mm Profondeur focale : 20 cm+ Ouverture : F2,0 Lentille Board Capteur : Balayage progressif CMOS 1/3”
Angle de vue	Horizontal : 70° Vertical : 52° Diagonal : 89°
Zoom	Zoom numérique défini par l'utilisateur
Eclairage minimum	Sans IR : 0,01 lux Avec IR : 0 lux Distance d'illumination IR de 30 mètres IR intelligent
Vidéo	D-WDR : échelle 0-100 Vitesse d'obturation : 1/3 - 1/10,000 H.264 : 1280 x 960 jusqu'à 30 ips MJPEG : 704 x 480 jusqu'à 30 ips
Normes matérielles	IEEE 802.1X IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3af
Interface du périphérique	Port PoE 10/100 Mb/s Port d'alimentation (pour une installation non PoE, l'adaptateur secteur est vendu séparément (12VDC1A)) Point de mise à la terre Base de fixation articulée intégrée Bouton de réinitialisation
Boîtier	Protection contre les intempéries : IP66
Protocole réseau	IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2 DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3) NFS, SMB/CIFS HTTP, HTTPS PPPoE UPnP, Bonjour, RTSP, RTP, RTCP, SSL
Température de fonctionnement	-30 - 60 °C (-22 – 140 °F)
Humidité en fonctionnement	Max. 95%, pas de condensation
Certifications	CE FCC UL 60950
Dimensions	60 x 60 x 152 mm ( 2,4 x 2,4 x 6,2 pouces)
Poids	375 g (13,20 onces)
Alimentation	Entrée : PoE (802.3af) Consommation : 7 watts max. Sortie : 12 V DC 1 A Prise cylindrique de 5,5 mm Adaptateur secteur TRENDnet, modèle 12VDC1A, vendu séparément
Interface de gestion	Support en plusieurs langues : anglais, français, allemand, russe et espagnol Filtre sur les adresses IP Mise en priorité Qos du trafic Surimpression de l'heure, de la date et de texte Paramétrage de l'image : Brillance, contraste, saturation, netteté, IR intelligent, temps d'exposition (1/3 – 1/100,000), norme vidéo, interrupteur jour/nuit, sensibilité, heure de basculement, miroir, D-WDR, balance des blancs, réduction des bruits numériques Le D-WDR améliore la qualité de la vidéo en cas d'éclairage diurne à haut contraste La réduction du bruit numérique 3D améliore la qualité de la vision nocturne Enregistrement programmé : permanent et détection de mouvements Stockage des vidéos : sur ordinateur, NAS, partage SMB/CIFS ou via un logiciel Champs de détection des mouvements : définissez des zones personnalisées de détections de mouvements, la sensibilité aux mouvements et l'analyse dynamique des mouvements Masques de confidentialité : Définissez des zones de masque de confidentialité personnalisées Détection vidéo des fraudes : notification par e-mail si le champ de vision s'obscurcit soudainement Interface de lecture vidéo : lecture des vidéos enregistrées depuis un stockage à distance Lecture d'une vidéo dans le navigateur : Fonction de lecture avancée avec représentation chronologique affichant les enregistrements des mouvements détectés et les enregistrements programmés Messages d'alerte : stockage plein, erreur de stockage et identification incorrecte Cliché : cliché en temps réel, détection avec horaires, détection de tentative de fraudes avec horaires Services DNS dynamiques supportés : Dyn.com et NO-IP.com Paramètres de gestion : maximum 32 comptes utilisateurs Supporte la gestion à distance Compatibilité : Internet Explorer^® 9.0 ou supérieur
Garantie	TV-NVR104 : 2 ans, limitée TV-IP320PI : 3 ans, limitée

CONTENU DE L'EMBALLAGE

Un enregistreur vidéo réseau TV-NVR104 avec disque dur de 1 TB pré-installé

2 caméras réseau 720p TV-IP320PI

Un Guide d'installation rapide en plusieurs langues

Un CD-ROM (guide de l'utilisateur)

2 câbles réseau (30 m / 100 pieds)

1 câble réseau (1,8 m / 6 pieds)

1 câble HDMI (1,8 m / 6 pieds)

Un adaptateur secteur (48V DC, 1A)

*Ces fonction ne s'appliquent qu'aux caméras intégrées. Veuillez consulter la liste des caméras compatibles sur http://www.trendnet.com/products/nvr-solutions pour davantage de détails.
**6,5 jours de vidéo permanente par camera avec quatre cameras enregistrant à 1280 x 960 à 30 ips et configurée à un débit d'enregistrement variable moyen

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
