Switch ferroviaire PoE+ Gigabit M12 EN50155 industriel à 8 ports

TI-TPG80 (Version v1.0R)

  • 8 ports PoE+ Gigabit M12
  • Alimentation PoE totale: 200W@48V DC ; 100W@24V DC
  • Compatible EN50155 pour le matériel roulant et ferroviaire
  • Boîtier métallique renforcé de classe IP40
  • Capacité de commutation de 16Gb/s
  • Supports de fixation murale fournis
  • La température de fonctionnement va de -40 – 75°C (-40 – 167°F)
  • Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Relais d'alarme déclenchée lors d'une coupure de courant
  • Adaptateur secteur vendu séparément (modèle: TI-S24048)
  • Câbles M12 et M23 vendus séparément (modèle: TI-TCD02 / TI-TCD06 / TI-TCP02 / TI-TCR02)
  • Conformité NDAA / TAA (États-Unis et Canada uniquement)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-TPG80 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Le switch ferroviaire PoE+ Gigabit M12 EN50155 industriel à 8 ports de TRENDnet, modèle TI-TPG80, dispose de huit ports PoE+ M12 pour une alimentation PoE totale de 200W. Le switch ferroviaire M12 dispose d'un solide boîtier métallique de classe IP40 et est conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° à 75°C (-40° à 167°F) pour les applications industrielles EN50155. Ce switch industriel M12 supporte une plage de tension d'entrée de 24 à 56V DC avec une interface d'alimentation M23 et des interfaces de relais d'alarme M12 pour le déplacement de bus, trains et autres applications de matériel roulant. Conçu et testé pour les applications de transport et de télécommunication.

Illustration d’un train avec une bulle de dialogue contenant un commutateur ferroviaire PoE+ M12 Gigabit à 8 ports EN50155 industriel. L’aiguillage est conçu pour être utilisé dans des applications ferroviaires telles que les trains en mouvement et d’autres matériels roulants.

Compatible EN50155

Ce switch industriel M12 supporte une plage de tension d'entrée de 24 à 56V DC avec une interface d'alimentation M23 et des interfaces de relais d'alarme M12 pour le déplacement de bus, trains et autres applications de matériel roulant.

quatre icônes, chacune représentant différentes caractéristiques ou protections, Lignes de vibration : Cela indique la résistance aux vibrations ou aux chocs, Thermomètre : Signifie la résistance à la température. Éclair : Représente la résistance électrique ou la protection contre les surtensions électriques et Texte « IP40 » : Indique un niveau spécifique d’indice de protection contre la poussière et l’eau.

Conception industrielle

Equipé d'un boîtier métallique conforme à la norme IP40, conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° à 75°C (-40° à 167°F) pour les environnements industriels.

Une illustration au trait d’un commutateur ferroviaire industriel à 8 ports EN50155 M12 Gigabit PoE+. Le commutateur est connecté de manière centralisée à une caméra PoE à gauche et à droite, avec un point d’accès sans fil PoE au milieu. La connexion entre l’interrupteur et les appareils est marquée d’une étiquette « 200 watts », indiquant la capacité de puissance des connexions.

Power over Ethernet (PoE+)

Huit ports PoE+ Gigabit M12 fournissent une alimentation PoE+ de 30W par port avec une capacité totale d'alimentation de 200W@48V DC, ou de 100W@24V DC.

Un schéma de principe d’un train se concentre sur un commutateur ferroviaire industriel à 8 ports EN50155 M12 Gigabit PoE+ à l’intérieur. L’appareil est mis en évidence par un cercle bleu et une flèche pointant vers son emplacement à l’intérieur du train. Le train a des parois transparentes, révélant la disposition des sièges et la structure interne. L’appareil électronique est un aiguillage ferroviaire, connecté à plusieurs caméras PoE dans le train par le biais d’un câblage.

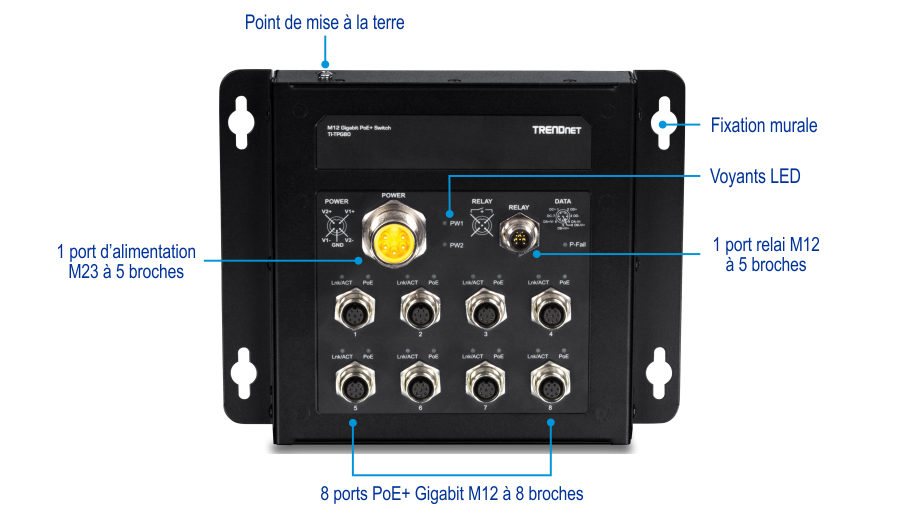

Le commutateur TRENDnet M12 Gigabit PoE+ modèle TI-PG1284i dispose d’un point de mise à la terre sur le dessus, de supports muraux sur les côtés, d’indicateurs LED sur le panneau avant, d’un port d’alimentation M23 à 5 broches, d’un port relais M12 à 5 broches et de huit ports M12 Gigabit PoE+ à 8 broches.

Power over Ethernet (PoE+)

Huit ports PoE+ Gigabit M12 fournissent une alimentation PoE+ de 30W par port avec une capacité totale d'alimentation de 200W@48V DC, ou de 100W@24V DC

Capacité de commutation

Capacité de commutation de 16Gb/s

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 10 KB), pour de meilleures performances

Compatibilité EN50155

Ce switch industriel M12 est certifié pour les applications ferroviaires (EN 50155 / EN 50121-3) et (EN 50155 / EN 50121-4)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (EN 60068-2-27), aux chutes libres (EN 60068-2-32) et aux vibrations (EN 60068-2-6)

Fixation murale

Boîtier métallique conforme à la norme IP40, avec supports de fixation murale pour le switch industriel M12

Large plage de températures de fonctionnement

Une large plage de température de fonctionnement de -40° - 75° C (-40° - 167° F) permet des installations dans des environnements extrêmement chauds ou froids

Alimentation

Supporte une plage de tension d'entrée de 24 à 56V DC avec une interface d'alimentation M23 et des interfaces de relais d'alarme M12 pour le déplacement de bus, trains et autres applications de matériel roulant.

Point de mise à la terre

Le point de mise à la terre protège le switch M12 des surtensions électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 8 ports PoE+ Gigabit M12 à 8 broches
  • 1 port d'alimentation M23 à 5 broches
  • 1 port relai M12 à 5 broches
  • Voyants LED
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Gigabit: 2000 Mb/s (full duplex)
Performances
  • Mémoire tampon RAM: 2MB
  • Matrice de commutation : 16 Gb/s
  • Tableau des adresses MAC: Entrées de 11K
  • Trame Jumbo: 10KB
  • Débit de transmission: 11,9 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants renforcés conçus pour des températures extrêmes
  • Interface M23 intégrée pour une alimentation redondante
  • Prise en charge du relai d'alarme
  • Amplificateur de tension intégré pour les environnements 24V DC
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
  • Protection ESD 6 KV
Alimentation DC
  • Entrée: 24 - 56V DC
  • Consommation max.: 5W (Sans PoE)
Alimentation PoE
  • 100W @ 24V DC
  • 200W @ 48V DC
Contact de relai d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24 V DC
  • Mode circuit ouvert quand P1/P2 sont connectés
  • Mode court circuit lorsque seule l'une des sources d'alimentation est connectée
MTBF
  • 500.000 heures
Boîtier
  • Boîtier métallique IP40
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD 6 KV
Température de fonctionnement
  • 40° – 75° C (-40° – 167° F)
Humidité en fonctionnement
  • Max. 95% sans condensation
Dimensions
  • 215 x 170 x 56 mm. (8,5 x 6,7 x 2,2 pouces)
Poids
  • 1,32kg (2,9 livre)
Certifications
  • CE
  • FCC
  • IEC EN 60950-1
  • Résistance aux chocs (EN 60068-2-27)
  • Résistance aux chutes (EN 60068-2-32)
  • Résistance aux vibrations (EN 60068-2-6)
  • Normes ferroviaires EN 50155 / EN 50121-3
  • Normes ferroviaires EN 50155 / EN 50121-4
Garantie
  • Garantie de 3 ans

CONTENU DE L'EMBALLAGE
  • TI-TPG80
  • Guide d'installation rapide
  • Kit de fixation murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
