Switch Rail DIN Gigabit Ultra PoE industriel renforcé à 6 ports

TI-UPG62 (Version v1.0R)

  • 4 ports Gigabi Ultra PoE
  • 2 logements SFP dédiés
  • Capacité d'alimentation de 240 watts
  • Capacité de commutation de 12 Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations rail DIN et murales fournies
  • Températures de fonctionnement extrêmes, entre -40 et 75º C (-40 et 167º F)
  • Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Alarme déclenchée lors d'une coupure de courant
  • Alimentation électrique vendue séparément (TI-S24048)
DISCONTINUED PRODUCT
The TI-UPG62 (Version v1.0R) has been discontinued. It has been replaced by the TI-UPG62 (Version v2.0R). For a list of discontinued products, click here.

Le TI-UPG62 de TRENDnet est un switch Ultra PoE rail DIN IP30 non géré fiable avec un solide boîtier conçu pour des environnements industriels extrêmes. Il offre 4 ports Ultra PoE, une alimentation PoE de 240 W, deux logements SFP dédiés et une capacité de commutation de 12 Gb/s. Double entrée d'alimentation redondante et un relais d'alarme en cas de panne d'électricité

Image au trait d’un commutateur industriel renforcé Gigabit PoE++ sur rail DIN TI-UPG62 à 6 ports connecté à deux caméras et à un point d’accès à l’aide d’un budget d’alimentation PoE de 240 watts qui fournit jusqu’à quatre périphériques d’alimentation par Ethernet avec une alimentation PoE (15,4 W), PoE+ (30 W) ou PoE++ (90 W) d’alimentation

Ultra PoE

Une capacité d'alimentation PoE de 240 watts alimente jusqu'à quatre périphériques Power over Ethernet (15,4 W), PoE+ (30 W) ou Ultra PoE (60 W)

Image au trait d’un commutateur industriel renforcé Gigabit PoE++ sur rail DIN62 à 6 ports, représentant plusieurs entrées d’alimentation redondantes par deux sources d’alimentation externes et un relais d’alarme de sortie en cas de panne d’alimentation d’entrée.

Tolérance aux pannes

Dispose de doubles entrées d'alimentation redondantes (principale et RPS) depuis des sources d'alimentation externes et d'une sortie alarme afin de signaler une éventuelle coupure d'alimentation

Image au trait du commutateur industriel renforcé Gigabit PoE++ sur rail DIN TI-UPG62 à 6 ports, représentant la norme IP30 avec des icônes représentant la résistance à un degré élevé de vibrations et de chocs, la protection contre les décharges électrostatiques/EMI/surtensions et une large plage de températures de fonctionnement

Conception industrielle renforcée

Equipé d'un solide boîtier de classe IP30 et conçu pour résister aux vibrations, aux chocs, protégé contre ESD / EMI / surcharges électriques. Fonctionne dans une plage de température étendue (- 40 – 75 °C (- 40 - 167 °F)) pour les environnements difficiles.

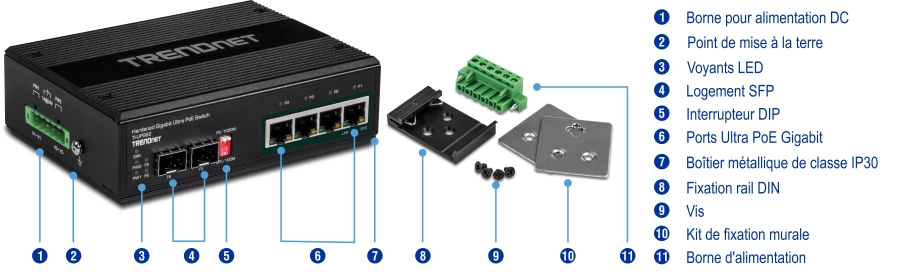

Le commutateur Gigabit Ultra PoE renforcé TRENDnet est illustré avec différents composants étiquetés. Le commutateur dispose d’un emplacement de borne pour l’alimentation CC, d’un point de mise à la terre, d’indicateurs LED, d’emplacements SFP, de commutateurs DIP et de ports Gigabit Ultra PoE, le tout logé dans un boîtier métallique classé IP30. Le schéma met également en évidence un support sur rail DIN, des vis, un kit de montage mural et un bornier, chaque composant étant clairement numéroté et étiqueté pour une identification facile.

Alimentation PoE totale:

Une capacité d'alimentation PoE de 240 watts fournit une alimentation PoE jusqu'à quatre périphériques Power over Ethernet (15,4 W), PoE+ (30 W) ou Ultra PoE (60 W).

Ports réseau

4 ports Gigabit Ultra PoE et 2 logements SFP dédicacés

Fixations rail DIN / murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Capacité de commutation

Capacité de commutation de 12 Gb/s

Alimentation redondante

Entrées d'alimentation redondantes avec protection contre les surcharges électriques (alimentation électrique vendue séparément, modèle TI-S24048)

Relais d'alarme

Relais d'alarme déclenchée par une coupure de courant de l'alimentation principale et/ou redondante

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 9 KB), pour de meilleures performances

Protégé contre les environnements extrêmes

Le solide boîtier de classe IP30 conçu pour résister aux vibrations et aux chocs fonctionne dans une plage de température étendue (- 40 – 75 °C (- 40 - 167 °F)) pour les environnements difficiles.

Conformité électromagnétique

Respecte les normes FCC Part 15 sous chapitre B classe A et CE EN 55022 classe A

Certifications

Conçu pour le matériel informatique (ITE) (EN55022/24) et le matériel industriel, scientifique et médical (ISM) (EN55011)

Résistance aux chocs et aux vibrations

Résistance aux chocs et aux vibrations

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 4 ports Ultra PoE Gigabit
  • 2 logements SFP Gigabit
  • Bornier détachable à 6 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet
  • Gigabit
Performances
  • Mémoire tampon RAM : 1024 KB
  • Matrice de commutation : 12 Gb/s
  • Tableau des adresses MAC: Entrées de 1 K
  • Trame Jumbo: 9 KB
  • Débit de transmission: 8,9 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Entrées d'alimentation redondantes
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
  • Protection ESD 8KV
Alimentation DC
  • Entrée: 48 - 56 V DC
  • Alimentation électrique compatible: TI-S24048 (vendu séparément)
  • Consommation: Max. 5,76 watts (sans périphérique alimenté)
PoE
  • PoE: jusqu'à 15,4 watts par port
  • PoE+
  • Ultra PoE
  • Alimentation PoE totale
Bornes
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG):
  • Fils torsadés (AWG):
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7-8 mm
Interrupteur DIP
  • 1: OFF (port 5 SFP on, par défaut), ON (port 5 SFP off)
  • 2: OFF (SFP 1000M, part défaut), ON (SFP 100M)
Relais d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24V DC
  • Mode court-circuit lorsque deux sources d'alimentation sont connectées
  • Mode circuit ouvert lorsque seule l'une des sources d'alimentation est connectée
MTBF
  • 304 heures
Boîtier
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Wall mount
  • Point de mise à la terre
  • Protection ESD 8 KV
Operating Temperature
  • - 40 to 75 °C (-40 to 167 °F)
Operating Humidity
  • Max. 95 % non-condensing
Dimensions
  • 143 x 105 x 36 mm (5.6 x 4.1 x 1.4 in.)
Weight
  • 514 g (1.1 lb)
Certifications
  • CE
  • FCC
  • Chocs
  • Chute libre
  • Résistance aux vibrations (IEC 60068-2-6)
Warranty
  • 3 ans limitée

CONTENU DE L'EMBALLAGE
  • TI-UPG62
  • Quick Installation Guide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
