Switch Rail DIN PoE+ Gigabit industriel renforcé à 6 ports

TI-PG62 (Version v1.0R)

  • 4 ports PoE+ Gigabit
  • 1 port Gigabit partagé (RJ-45 / SFP)
  • 1 logement SFP dédie
  • Capacité d'alimentation de 120 watts
  • Capacité de commutation de 12 Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations murales et rail DIN fournies
  • Températures de fonctionnement extrêmes, entre -40 et 75º C (-40 et 167º F)
  • Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Alarme déclenchée lors d'une coupure de courant
  • Adaptateur secteur vendu séparément (modèles: TI-S15052, TI-S24052, TI-S12048, TI-S24048, 48VDC3000)
  • Conformité NDAA / TAA (États-Unis et Canada uniquement)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-PG62 (Version v1.0R) has been discontinued. It has been replaced by the TI-PG62 (Version v2.0R). For a list of discontinued products, click here.

Le TI-PG62 de TRENDnet est un switch rail DIN IP30 non géré fiable avec un boitier solide, conçu pour des environnements industriels extrêmes. Il offre 4 ports Gigabit PoE+ , un port Gigabit partagé (RJ-45 / SFP), un logement SFP dédié et une capacité de commutation de 12 Gb/s. Doubles entrées d'alimentations redondantes et un relai d'alarme en cas de coupure de courant

TI-PG62 Commutateur Gigabit PoE+ industriel renforcé à 6 ports monté sur rail DIN avec trois appareils (deux caméras et des points d'accès) connectés, utilisant un budget d'alimentation PoE+ de 120 watts

Alimentation PoE

Une capacité d'alimentation PoE+ de 120 watts fournit une alimentation PoE+ à quatre périphériques Power over Ethernet.

TI-PG62 Commutateur Gigabit PoE+ industriel renforcé à 6 ports monté sur rail DIN, connecté à deux alimentations externes (v1 et v2) avec sortie d'alarme

Tolérance aux pannes

Dispose de doubles entrées d'alimentation redondantes (principale et RPS) depuis des sources d'alimentation externes et d'une sortie alarme afin de signaler une éventuelle coupure d'alimentation.

Quatre icônes, chacune représentant des fonctionnalités ou protections différentes: Appareil avec des lignes de vibration : indique une résistance aux vibrations ou aux chocs, Thermomètre : signifie une résistance à la température, Éclair : représente une résistance électrique ou une protection contre les surtensions électriques, Texte “IP30” : indique un niveau spécifique de protection contre les intrusions (IP) contre la poussière et l'eau

Conception industrielle renforcée

Equipé d'un solide boîtier de classe IP30 et conçu pour résister aux vibrations, aux chocs, protégé contre ESD / EMI / surcharges électriques. Fonctionne dans une plage de température étendue (- 40 – 75 °C (- 40 - 167 °F)) pour les environnements difficiles.

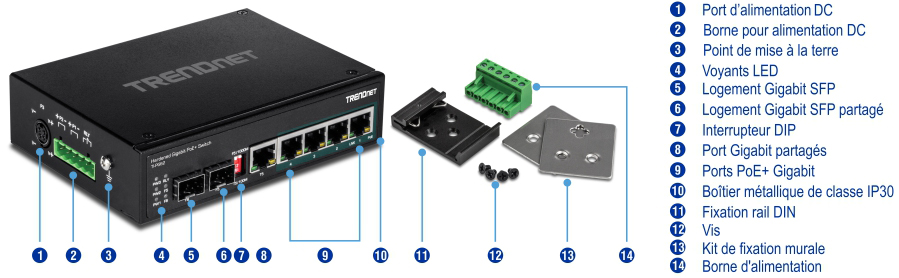

Un commutateur réseau TRENDnet avec un boîtier en métal noir affichant divers composants et ports. Il comprend un port d’alimentation CC, un emplacement de borne pour l’alimentation CC, un point de mise à la terre, des indicateurs LED, un emplacement SFP Gigabit, un emplacement SFP Gigabit partagé, des commutateurs DIP, un port Gigabit partagé et des ports PoE+ Gigabit. L’appareil dispose également d’un boîtier métallique classé IP30, d’un support sur rail DIN, de vis, d’un kit de montage mural et d’un bornier. Tous les composants sont soigneusement disposés avec les numéros et les descriptions correspondants répertoriés à côté, mettant clairement en évidence leur fonctionnalité et leur emplacement pour les utilisateurs.

Ports réseau

4 ports PoE+ Gigabit, 1 port Gigabit partagé (RJ-45 / SFP) et 1 logement SFP dédié

Fixations rail DIN / murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Capacité de commutation

Capacité de commutation de 12 Gb / s

Alimentation redondante

Entrées d'alimentation redondantes avec protection contre les surcharges électriques (alimentation électrique vendue séparément, modèles: TI-S15052, TI-S24052, TI-S12048, TI-S24048, 48VDC3000)

Relais d'alarme

Relai d'alarme déclenché par une coupure de courant de l'alimentation principale et / ou redondante

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 9 KB), pour de meilleures performances

Températures extrêmes

Ce switch renforcé est conçu pour fonctionner à des températures allant de -40 à 75 ºC (-40 à 167 ºF)

Conformité électromagnétique

Respecte les normes FCC Part 15 sous chapitre B classe A et CE EN 55022 classe A

Certifications

Conçu pour le matériel informatique (ITE) (EN55022 / 24) et le matériel industriel, scientifique et médical (ISM) (EN55011)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (IEC 60068-2-27), aux chutes libres (IEC 60068-2-32) et aux vibrations (IEC 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interface du périphérique
  • 4 ports PoE+ Gigabit
  • 1 port Gigabit partagé
  • 1 logement SFP partagé
  • 1 logement SFP dédié
  • Bornier détachable à 6 broches
  • Voyants LED
  • Interrupteur DIP
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Gigabit: 2000 Mb/s (full duplex)
Performances
  • Mémoire tampon RAM: 128 Kb
  • Matrice de commutation : 12 Gb/s
  • Tableau des adresses MAC: Entrées de 1 K
  • Trame Jumbo: 9 Kb
  • Débit de transmission: 8,9 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Entrées d'alimentation redondantes
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
Alimentation DC
  • Entrée: 48 - 56 V DC
  • Alimentation électrique compatible: TI-S15052, TI-S24052, TI-S12048, TI-S24048 (vendu séparément)
  • Consommation: Max. 5,76 watts (sans PoE)
Alimentation (Courant continu)
  • Entrée: 100 - 240 V AC, 50/ 60 Hz, 2 A
  • Adaptateur secteur compatible: 48VDC3000 (vendus séparément0
  • Sortie: 48V DC, 3.34 A 160 W max.
PoE
  • Alimentation PoE: 120 watts
Bornes
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7-8 mm
Interrupteur DIP
  • 1: OFF (port 5 SFP activé, par défaut), ON (port 5 SFP désactivé)
  • 2: OFF (SFP 1000M, par défaut), ON (SFP 100M)
Relais d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24 V DC
  • Mode circuit ouvert lorsque deux sources d'alimentation sont connectées
  • Mode court-circuit lorsqu'une seule source d'alimentation est connectée
MTBF
  • 460.304 heures
Boîtier
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD: Contact : 6kV / Air: 8kV
  • Protection contre les surcharges 2 KV
Température de fonctionnement
  • -40 à 75 °C (-40 à 167 °F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 143 x 105 x 36 mm (5,6 x 4,1 x 1,4 pouces)
Weight
  • 500 g (1.1 lb)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans limitée

CONTENU DE L'EMBALLAGE
  • TI-PG62
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
