Switch Rail DIN Gigabit industriel renforcé à 10 ports

TI-G102 (Version v1.0R)

  • 8 ports Gigabit
  • 2 ports Gigabit RJ-45 / SFP partagés
  • Capacité de commutation de 20 Gb/s
  • Switch métallique renforcé de classe IP30
  • Fixations rail DIN et murales fournies
  • La température de fonctionnement va de -40 – 75°C (-40 – 167°F)
  • Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Alarme déclenchée lors d'une coupure de courant
  • Adaptateur secteur vendu séparément (modèles: TI-M6024 / 48VDC3000)
  • Conformité NDAA / TAA
NDAA/TAA Compliant

Le switch DIN rail Gigabit industriel à 10 ports de TRENDnet, modèle TI-G102, dispose de huit ports gigabit dédiés et de deux ports RJ-45 / SFP gigabit partagés. Les utilisateurs peuvent connecter huit périphériques au switch tout en conservant deux ports gigabit pour des connexions réseau supplémentaires. Le switch dispose d'un solide boîtier métallique de classe IP30 et est conçu pour résister aux vibrations et aux chocs importants, tout en fonctionnant dans une plage de température étendue de - 40 – 75 °C (- 40 – 167 °F) pour les environnements industriels.

Illustration de la communication en duplex intégral avec des données transmises simultanément dans les deux directions à des vitesses de l'ordre du gigabit. Deux flèches pointent dans des directions opposées, chacune contenant des symboles représentant des paquets de données sous forme de documents, dossiers, musique, vidéo.

Débits Gigabit

Dix ports gigabit offrent une connexion réseau haut débit et une capacité de commutation de 20 Gbps permet au trafic de données de circuler aisément, en réduisant les congestions.

TI-G102 connecté à deux alimentations externes (v1 et v2) et sortie d'alarme illustrant la redondance d'alimentation.

Tolérance aux pannes

Dispose d'une double entrée redondante d'alimentation avec sortie relais d'alarme.

Quatre icônes, chacune représentant des fonctionnalités ou protections différentes, Appareil avec des lignes de vibration : indique la résistance aux vibrations ou aux chocs, Thermomètre : signifie la résistance à la température. Éclair : Représente la résistance électrique ou la protection contre les surtensions électriques, et Texte “IP30” : Indique un niveau spécifique de protection contre les intrusions (IP) contre la poussière et l'eau.

Conception industrielle renforcée

Le switch dispose d'un solide boîtier métallique de classe IP30 et est conçu pour résister aux vibrations et aux chocs importants, tout en fonctionnant dans une plage de température étendue de - 40 – 75 °C (- 40 – 167 °F) pour les environnements industriels.

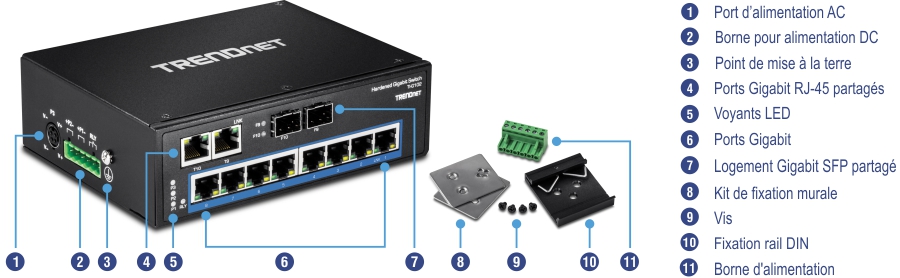

Le visuel montre la vue de face du commutateur industriel sur rail DIN Gigabit renforcé à 10 ports TI-G102. Les étiquettes numérotées indiquent le port d’alimentation CA, l’emplacement de borne pour l’alimentation CC, le point de mise à la terre, les ports Gigabit RJ-45 partagés, les indicateurs LED, les ports Gigabit et les emplacements SFP Gigabit partagés. Les éléments séparés sont étiquetés comme le kit de montage mural, les vis, le support sur rail DIN et le bornier.

Ports réseau

8 ports Gigabit plus 2 ports Gigabit RJ-45 / SFP partagés

Fixations rail DIN / murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Capacité de commutation

Capacité de commutation de 20 Gb/s

Alimentation redondante

Entrées d'alimentation redondantes avec protection contre les surcharges électriques (alimentation électrique vendue séparément, modèles: TI-M6024 / 48VDC3000)

Relais d'alarme

Relais d'alarme déclenchée par une coupure de courant de l'alimentation principale et / ou redondante

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu'à 10 KB), pour de meilleures performances

Températures extrêmes

Ce switch industriel est conçu pour fonctionner à des gammes de températures de -40 – 75°C (-40 – 167°F)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (EN 60068-2-27), aux chutes libres (EN 60068-2-32) et aux vibrations (EN 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Normes
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interface du périphérique
  • 8 ports Gigabit
  • 2 ports Ethernet Gigabit
  • 2 logements SFP partagés
  • Bornier détachable à 6 broches
  • Voyants LED
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Gigabit: 2000 Mb/s (full duplex)
Performances
  • Mémoire tampon RAM: 256 Kb
  • Matrice de commutation : 20 Gb/s
  • Tableau des adresses MAC: Entrées de 16 K
  • Trame Jumbo: 10 KB
  • Débit de transmission: 14,8 Mb/s (paquets de 64 octets)
Fonctions spéciales
  • Composants trempés conçus pour des températures extrêmes
  • Entrées d'alimentation redondantes
  • Autonégociation
  • Architecture de stockage et de transmission automatiques
  • Apprentissage automatique des adresses et gestion de la durée de vie des adresses
  • Protection ESD 6 KV
Alimentation
  • Entrée: 12 - 56 V DC
  • Alimentation électrique compatible: TI-M6024 (vendu séparément)
  • Consommation: 5,76 W max.
Bornes
  • Entrées d'alimentation redondantes, relais d'alarme, 6 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24 / 14-22
  • Fils torsadés (AWG): 12-24 / 14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Longueur de câble à dénuder: 7-8 mm
Relais d'alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24 V DC
  • Mode circuit ouvert lorsque deux sources d'alimentation sont connectées
  • Mode court-circuit lorsqu'une seule source d'alimentation est connectée
MTBF
  • 510.400 heures
  • Boîtier métallique IP30
  • Fixation rail DIN
  • Fixation murale
  • Point de mise à la terre
  • Protection ESD 6 KV
Température de fonctionnement
  • -40 à 75 °C (-40 à 167 °F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 155 x 120 x 48 mm (6,1 x 4,7 x 1,9 pouces)
Weight
  • 415 g (1,1 livre)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans, limitée

CONTENU DE L'EMBALLAGE

  • TI-G102
  • Guide d'installation rapide
  • Bornier détachable
  • Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
