Switch industriel Rail DIN administrable L2 Gigabit à 16 ports

TI-G160i-M (Version v1.0R)

  • 16 ports Gigabit
  • Capacité de commutation de 32 Gb/s
  • Boîtier métallique renforcé de classe IP30
  • Supports de fixations Rail DIN fournis
  • La plage de température de fonctionnement va de -10° – 75° C (14° – 167° F)
  • Compatible avec le LACP, le STP/RSTP, le VLAN, et le filtrage IGMP
  • QoS IEEE 802.1p avec compatibilité de la programmation de la file d’attente
  • Contrôle de la largeur de bande par port
  • Entrées d’alimentation redondantes avec protection contre les surcharges électriques
  • Alarme déclenchée lors d’une coupure de courant
  • Adaptateur secteur vendu séparément (modèle: TI-M6024, TI-S12024, TI-S12048, TI-S24048, TI-S15052, TI-S24052)
  • Conformité NDAA / TAA (États-Unis et Canada uniquement)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-G160i-M (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Le switch industriel Rail DIN administrable L2 Gigabit à 16 ports de TRENDnet, le modèle TI-G160i-M, offre des fonctions avancées de gestion avec une capacité de commutation de 32 Gb/s. Les utilisateurs peuvent connecter seize dispositifs au switch pour connexions à haut débit Gigabit. Le switch dispose d’un solide boîtier métallique de classe IP30 et est conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -10° à 75° C (-14° à 167° F) dans les environnements industriels. Les contrôles avancés de gestion du trafic, les fonctions de dépannage et la surveillance SNMP en font une puissante solution destinée aux réseaux des PME.

Graphique montrant deux icônes : vibration et choc.

Résistance aux chocs et aux vibrations

Les switches administrables industriels de couche 2 disposent d’une protection contre les chocs (EN 60068-2-2-27), les chutes (EN 60068-2-32) et les vibrations (EN 60068-2-6).

Schéma de réseau montrant un nuage étiqueté « Réseau » connecté à des composants VLAN, QoS, RMON et IGMP, tous liés à un commutateur.

Souplesse d’intégration

Les fonctions administrables de couche 2 comprennent le VLAN, la surveillance IGMP, le QoS, le RMON, l’interruption SNMP et le syslog pour une surveillance et une grande souplesse d’intégration au réseau.

Graphique affichant deux icônes : température et indice IP30.

Conception industrielle

Disposant d’un boîtier métallique de classe IP30, le switch industriel administrable de couche 2 fonctionne dans une large plage de température de -10° à 75° C (14° à 167° F).

L’illustration montre un entrepôt avec une TI-G160i-M agrandie au milieu. Il met en évidence un API dans la zone de l’entrepôt, un autre API dans la zone de production et un hôte SCADA dans la salle des serveurs, démontrant la connectivité dans tout le bâtiment.

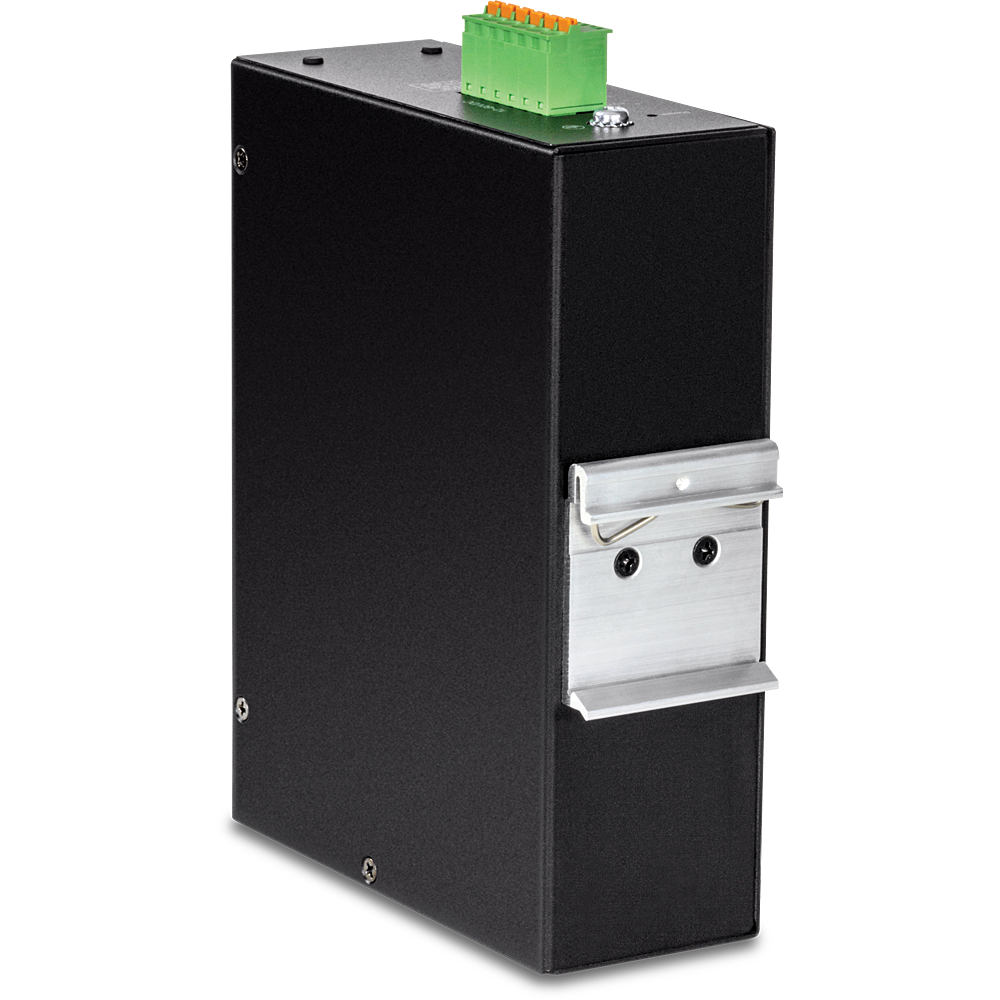

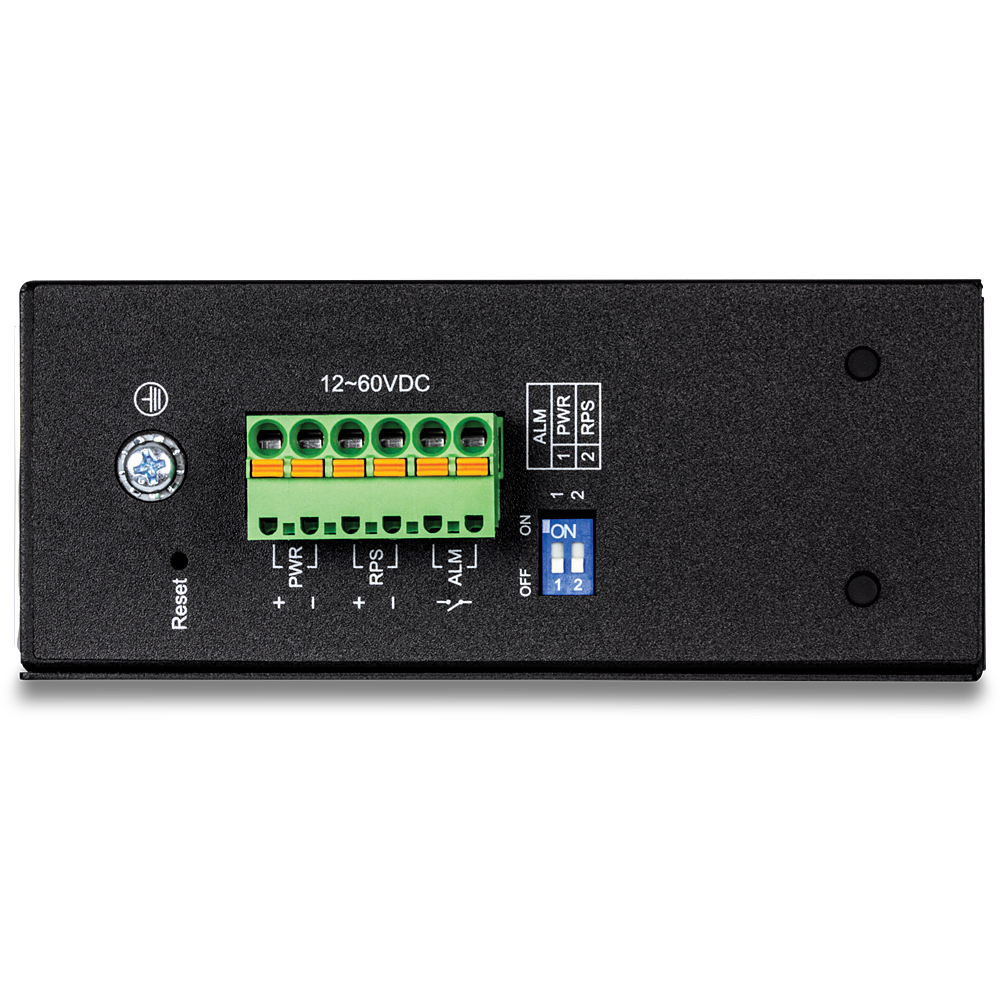

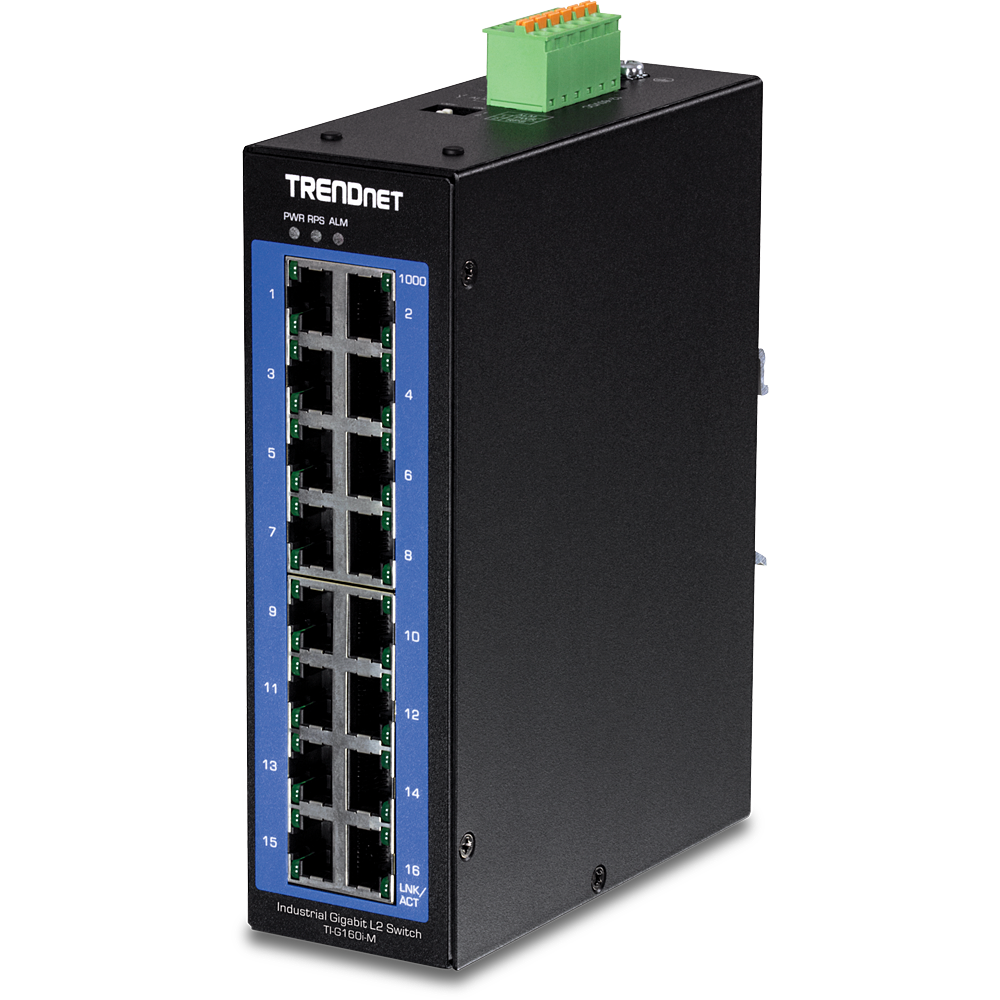

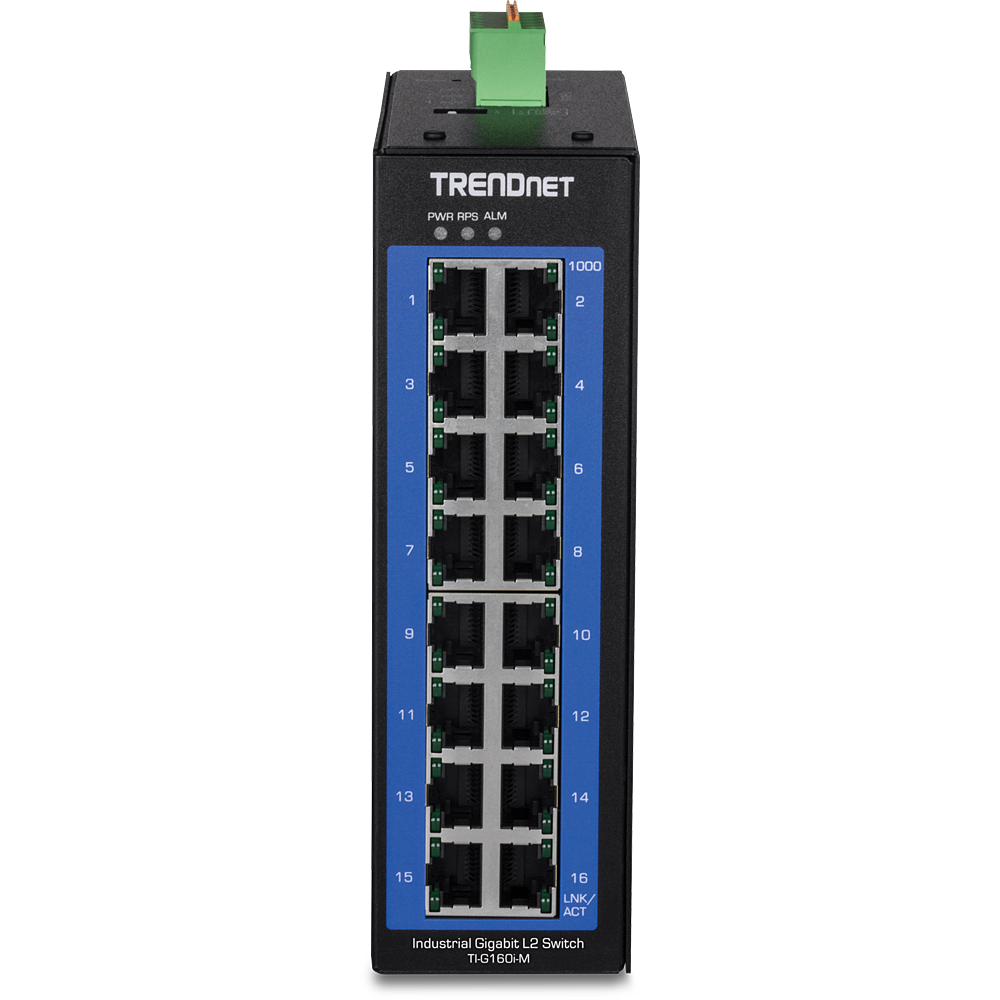

L’illustration montre plusieurs vues de la TI-G160i-M. Sur la gauche, une vue frontale inclinée est étiquetée avec des indicateurs LED et 16 ports Gigabit. La deuxième image montre une vue inclinée arrière étiquetée avec un support sur rail DIN. La troisième vue, une vue de dessus, est étiquetée avec un bornier amovible à 6 broches, un point de mise à la terre, un bouton de réinitialisation et un commutateur DIP (alarme pour l’alimentation primaire/RPS).

Ports réseau

16 ports x Gigabit

Gestion couche 2

Une vaste gamme de configurations est supportée par : l'agrégation de liens 802.3ad, le VLAN privé, le VLAN 802.1Q, le RTSP, la détection de boucles, le Class of Service (CoS) 802.1p, la gestion de la bande passante par port et la programmation de la file d’attente QoS.

Contrôle d’accès

Des fonctions telles que l’ACL, le filtrage MAC ou sur le port, le 802.1X, et le RADIUS sont compatibles avec les contrôles de sécurité multicouche

Surveillance

Le RMON, le SNMP, le SNMP Trap et la mise en miroir des ports sont compatibles avec les solutions de surveillance administrateur.

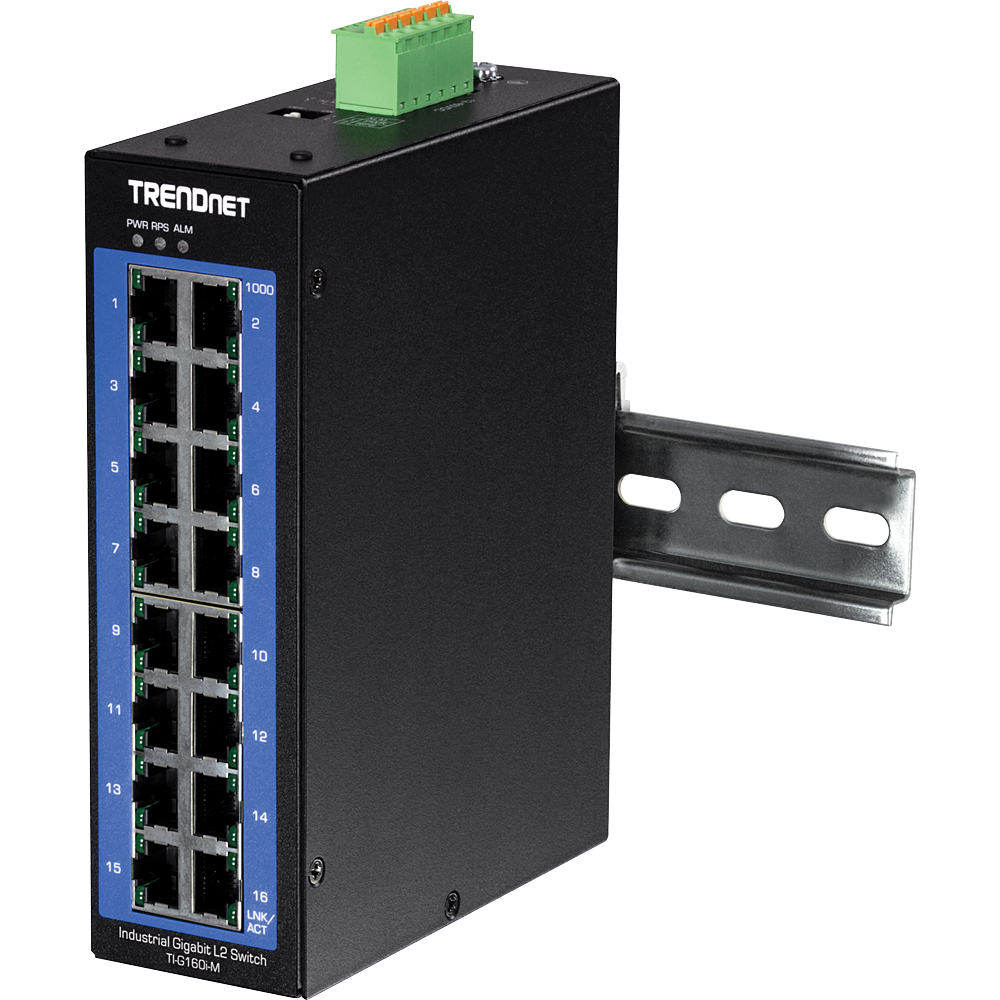

Fixation Rail DIN

Boîtier métallique de classe IP30 avec matériel de fixation Rail DIN fourni

Capacité de commutation

Capacité de commutation de 32 Gb/s

Alimentation redondante

Entrées d’alimentation redondantes avec protection contre les surcharges électriques (alimentation électrique vendue séparément, modèles: TI-M6024)

Relais d’alarme

Relais d’alarme déclenchée par une coupure de courant de l’alimentation principale et/ou redondante

Trame Jumbo

Envoie des paquets plus volumineux, ou trames Jumbo (jusqu’à 10 KB), pour de meilleures performances

Large éventail de températures

Ce switch industriel est conçu pour fonctionner à des températures allant de -10 à 75 °C (-14° à 167°F)

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (EN 60068-2-27), aux chutes libres (EN 60068-2-32) et aux vibrations (EN 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Normes
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.1ax
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3az
Interface du périphérique
  • 16 ports Gigabit
  • Bornier amovible à 6 broches (entrées principales/RPS et sorties de relais d’alarme)
  • Interrupteur DIP (alarme sur l’alimentation principale/RPS)
  • Voyants LED
  • Bouton de réinitialisation
Débit de transfert des données
  • Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
  • Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
  • Ethernet Gigabit: 2000 Mb/s (full duplex)
Performance
  • Matrice de commutation 32 Gb/s
  • Mémoire tampon RAM: 512KB
  • Tableau des adresses MAC Entrées de 8 K
  • Trame Jumbo: 10 KB
  • Mode de transfert: enregistrement et transfert
  • Taux de transfert: 23.8Mb/s (paquets de 64 bytes)
Gestion
  • GUI (interface utilisateur graphique) basé Internet
  • CLI: Telnet / SSHv2
  • SNMP v1, v2c, v3
  • Interruption SNMP (jusqu’à 5 récepteurs)
  • Goupes RMON 1/2/3/9
  • Sauvegarde et restauration de la configuration du périphérique, mise à niveau du firmware, redémarrage et réinitialisation par défaut
  • Plusieurs comptes utilisateurs administrateurs ou en lecture seule
  • Activation ou désactivation du mode économie d'énergie par port
  • Entrées MAC statiques
  • Entrées de monodiffusion statique
  • LLDP (Link layer discovery protocol)
  • Table des périphériques Netlite
  • Découverte des dispositifs ONVIF
  • SNTP
  • Alerte SMTP
  • Syslog
  • Statistiques/utilisation du port
  • Surveillance du trafic
  • Miroir de port : un vers un, plusieurs vers un
  • Contrôle Storm: Diffusion, multidiffusion, échec de la recherche de destination (limite min.: 1pps)
  • Détection des boucles
  • Relai DHCP/option 82
  • Modbus/TCP
  • ERPS (Ethernet Ring Protection Switching) G8032v2
MIB
  • MIB II RFC 1213
  • Pont MIB RFC 1493
  • RMON (groupe 1, 2, 3, 9) RFC 2819 RFC 1757
Arborescence
  • IEEE 802.1D STP (protocole Spanning Tree)
  • IEEE 802.1w RSTP (protocole Spanning Tree rapide)
  • Filtre et garde BPDU, et protection de la racine
Agrégation de liens
  • Agrégation de liens statiques et LACP dynamique 802.1ax/802.3ad (8 groupes)
Quality of Service (QoS)
  • Classe de service 802.1p (CoS)
  • DSCP (services de points de code différentiés)
  • Contrôle de la largeur de bande par port
  • Programmation de la file d’attente : Priorité stricte (SP), planification circulaire pondérée (WRR), Weighted Fair Queuing (Mise en file d’attente pondérée et équitable - WFQ)
VLAN
  • Repérage VLAN 802.1Q
  • VLAN basé MAC
  • Isolation du port
  • Jusqu’à 256 groupes VLAN, Gamme d’ID de 1 à 4094
Multidiffusion
  • Surveillance IGMP v1, v2, v3
  • IGMP querier
  • Déconnexion IGMP rapide/immédiate
  • Jusqu’à 256 groupes de multidiffusion
  • Entrées de multidiffusion statique
Contrôle d’accès
  • Authentification 802.1X (base de données des utilisateurs locaux, RADIUS, attribution invité VLAN)
  • Surveillance/filtrage DHCP
  • Hôte approuvé/liste des accès IP pour la gestion des accès
  • Restriction de l’apprentissage de la sécurité du port/des adresses (jusqu’à 100 adresses par port)
  • Inspection ARP statique/dynamique
ACL
  • Adresse MAC d’origine/de destination
  • Adresse IP d’origine/de destination
  • Interface d’origine
  • ID VLAN
  • Tous types
  • Port TCP/UDP 1-65535
Fonctions spéciales
  • Découverte Netlite du dispositif et affichage du tableau dans l’interface utilisateur
  • Sécurisation du port: Restriction de l’apprentissage des adresses MAC par port
  • Relai DHCP/surveillance option 82 et serveur DHCP/support de filtrage
  • Large éventail de températures de fonctionnement
  • Entrées d’alimentation redondantes
  • Relais d’alarme déclenchée lors d’une coupure de courant
  • Protection contre les surintensités et les décharges électrostatiques
Alimentation
  • Entrée PWR (Principale) du terminal: 12 – 60V DC (TI-S12048 vendu séparément)
  • Entrée RPS (redondante) du terminal: 12 – 60V DC (TI-S12048 vendu séparément)
  • Alimentation électrique compatible: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W) vendus séparément
  • Consommation max.: 12W
Bornier
  • Entrées d’alimentation redondantes, relais d’alarme, 6 broches
  • Section: 0,5 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-26
  • Fils torsadés (AWG): 12-26
  • Longueur de câble à dénuder: 10-11mm
Interrupteur DIP
Switch Statut Fonction
1ETEINT Désactivation du relais d'alarme pour l'entrée d'alimentation PWR
ALLUME Activation du relais d'alarme en cas de panne de courant pour l'entrée d'alimentation PWR
2ETEINT Désactivation du relais d'alarme pour l'entrée d'alimentation RPS
ALLUME Activation du relais d'alarme en cas de panne de courant pour l'entrée d'alimentation RPS
Sortie de Relais d’alarme
  • Sorties de relais avec capacité de transport de courant de 1A, 24V DC
  • Mode court circuit lorsque seule l’une des sources d’alimentation est connectée
  • Mode circuit ouvert lorsque deux sources d’alimentation sont connectées
Rubrique de description
  • Boîtier métallique de classe IP30
  • Refroidissement passif sans ventilateur
  • Fixation rail DIN
  • Point de mise à la terre
  • Protection ESD (Ethernet): 8KV DC
  • Protection contre les surintensités (alimentation): 2KV DC
MTBF
  • 1 072 674 heures @ 25°C
  • 177 143 heures @ 75°C
Température de fonctionnement
  • -10° – 75° C (14° – 167° F)
Humidité en fonctionnement
  • Max. 95 % sans condensation
Dimensions
  • 160 x 120 x 50mm (6,3 x 4,72 x 1,97 pouces)
Poids
  • 884g (1,95 livre)
Certifications
  • CE
  • FCC
  • Résistance aux chocs (IEC 60068-2-27)
  • Résistance aux chutes (IEC 60068-2-32)
  • Résistance aux vibrations (IEC 60068-2-6)
Garantie
  • 3 ans

CONTENU DE L'EMBALLAGE
  • TI-G160i-M
  • Matériel de fixation Rail DIN
  • Guide d’installation rapide

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
