Switch Rail DIN Fast Ethernet industriel à 8 ports

TI-E80 (Version v1.0R)

8 ports Fast Ethernet
Capacité de commutation de 1.6 Gb/s
Débit de transmission: 1,19Mpps (paquets de 64 bytes)
Switch métallique renforcé de classe IP30
Fixations rail DIN et murales fournies
Températures de fonctionnement étendues, de -40 à 75° C (de -40 à 167° F)
Entrées d'alimentation redondantes avec protection contre les surcharges électriques
Relais d'alarme déclenchée lors d'une coupure de courant
Alimentation électrique vendue séparément (modèle TI-M6024)
Conception sans ventilateur pour un fonctionnement silencieux
Conformité NDAA / TAA (États-Unis et Canada uniquement)
Garantie à vie*

DISCONTINUED PRODUCT

The TI-E80 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Les switches industriels Fast Ethernet rail DIN de TRENDnet sont équipés d'un boîtier métallique robuste de classe IP30. Ces switches Ethernet industriels sont conçus pour résister à des niveaux élevés de vibrations et de chocs et fonctionnent à des températures basses et élevées dans des environnements industriels, avec une large plage de températures allant de -40° à 75° C (-40° à 167° F). Les entrées d'alimentation redondantes avec protection contre les courants de surcharge sur chaque switch Ethernet industriel minimisent les temps d'arrêt réseau.

TI-E80 connecté à deux caméras et un point d'accès illustrant une installation facile.

Simplicité d'installation

Aucune configuration nécessaire, branchez simplement les dispositifs réseau au switch Ethernet industriel

TI-E80 connecté à deux alimentations externes (v1 et v2) illustrant la redondance d'alimentation.

Alimentation redondante

Les switches Ethernet industriels disposent de deux entrées d'alimentation pour fournir une alimentation redondante avec protection contre les surcharges de courant.

Quatre icônes, chacune représentant différentes fonctionnalités ou protections, Appareil avec des lignes de vibration : indique la résistance aux vibrations ou aux chocs, Thermomètre : signifie la résistance à la température. Éclair : Représente la résistance électrique ou la protection contre les surtensions électriques, et Texte “IP30” : Indique un niveau spécifique de protection contre les intrusions (IP) contre la poussière et l'eau.

Conception industrielle renforcée

Equipé d'un solide boîtier de classe IP30, conçu pour résister à un degré élevé de vibrations et de chocs et pour fonctionner dans une large plage de températures allant de -40 à 75° C (-40 à 167° F).

L’illustration montre un entrepôt avec une vue agrandie de la TI-E80 au milieu. Il met en évidence un API dans la salle de stockage, un autre API dans la salle de production et un hôte SCADA dans la salle des serveurs, démontrant la connectivité dans tout l’entrepôt.

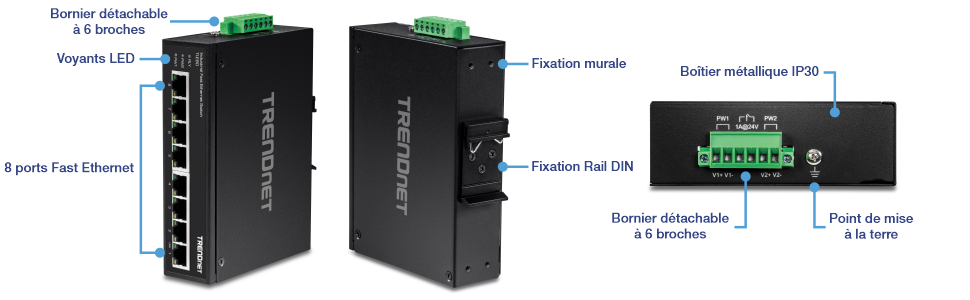

L’illustration montre une vue inclinée verticale du commutateur industriel sur rail DIN Fast Ethernet à 8 ports TI-E80, avec des étiquettes pour le bloc de connexion amovible à 6 broches, des indicateurs LED et huit ports Fast Ethernet sur la gauche. Le milieu affiche une vue inclinée arrière étiquetée avec un support mural et un support sur rail DIN. Sur la droite, la vue arrière est étiquetée avec un boîtier métallique IP30, un bornier amovible à 6 broches et un point de mise à la terre.

Simplicité d'installation

Les switches Ethernet industriels se caractérisent par un processus d'installation simple et rapide et une configuration guidée intuitive.

Fixations rail DIN/murale

Boîtier métallique de classe IP30 avec matériel de fixation rail DIN et murale fourni

Alimentation redondante

Entrées d'alimentation redondantes avec protection contre les surcharges électriques (alimentation électrique vendue séparément, modèles: TI-M6024)

Large plage de températures de fonctionnement

Une large plage de températures de fonctionnement de -40° – 75° C (-40° – 167° F) permet des installations dans des environnements industriels avec des conditions extrêmes de chaleur ou de froid

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (EN 60068-2-27), aux chutes libres (EN 60068-2-32) et aux vibrations (EN 60068-2-6)

Conformité électromagnétique

Conforme aux certifications EMS industrielles (IEC 61000-4-2) ESD : Contact : 6kV | Air: 8kV, (IEC 61000-4-4) EFT: Alimentation: 2kV | Signal: 2kV, (61000-4-5) Surtension: Alimentation: 2kV | Signal: 2kV

Point de mise à la terre

Point de mise à la terre sur chaque switch Ethernet industriel conçu pour protéger les équipements des surtensions électriques externes

Normes	IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3x
Interface du périphérique	8 ports Fast Ethernet Bornier détachable à 6 broches Voyants LED Fixation murale Fixation Rail DIN Point de mise à la terre
Débit de transfert des données	Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex) Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
Performances	Mémoire tampon RAM: 56KB Matrice de commutation: 1,6 Gb/s Tableau des adresses MAC: Entrées de 1K Débit de transmission: 0.744, Mb/s (paquet 64 bytes)
Fonctions spéciales	Composants trempés conçus pour des températures extrêmes Entrées d'alimentation redondantes Protection contre les décharges électrostatiques (ESD) de 8kV Design discret
Alimentation DC	Entrée: 12 - 56V DC Alimentation recommandée: TI-M6024 (vendu séparément) Consommation max.: 3W
Bornier	Entrées d'alimentation redondantes, relais d'alarme, 6 broches Section: 0,34 mm^ 2 à 2,5 mm^ 2 Fils massifs (AWG): 12-24/14-22 Fils torsadés (AWG): 12-24/14-22 Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm Longueur de câble à dénuder: 7 – 8mm Contact de relai d'alarme Sorties de relais avec capacité de transport de courant de 1A, 24 V DC Mode circuit ouvert lorsque deux sources d'alimentation sont connectées Mode court-circuit lorsqu'une seule source d'alimentation est connectée
MTBF	510,304 heures
Boîtier	Boîtier métallique IP30 Fixation rail DIN Fixation murale Point de mise à la terre
Température de fonctionnement	-40° – 75° C (-40° – 167° F)
Humidité en fonctionnement	Max. 95 % sans condensation
Dimensions	142 x 105 x 37mm (5.6 x 4.1 x 1.5 pouce)
Poids	635 g (22.5 onces)
Certifications	CE FCC Résistance aux chocs (IEC 60068-2-27) Résistance aux chutes (IEC 60068-2-32) Résistance aux vibrations (IEC 60068-2-6) IEC 61000-4-2 IEC 61000-4-4 IEC 61000-4-5
Garantie	Garantie à vie*

CONTENU DE L'EMBALLAGE

TI-E80
Guide d'installation rapide
Bornier détachable
Kit de fixations rail DIN et murale

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
